桌面级FDM熔融沉积成型3D打印设备结构

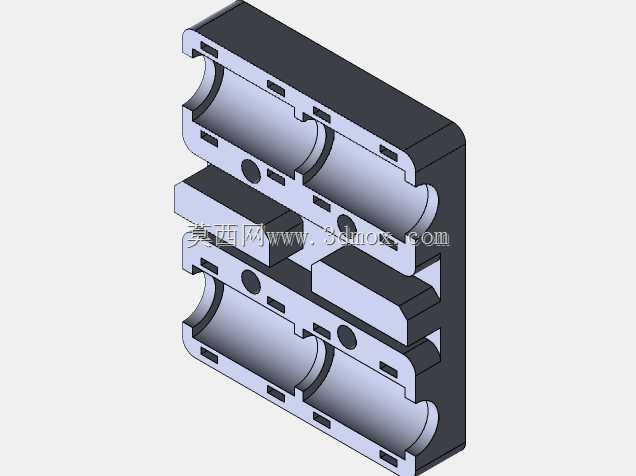

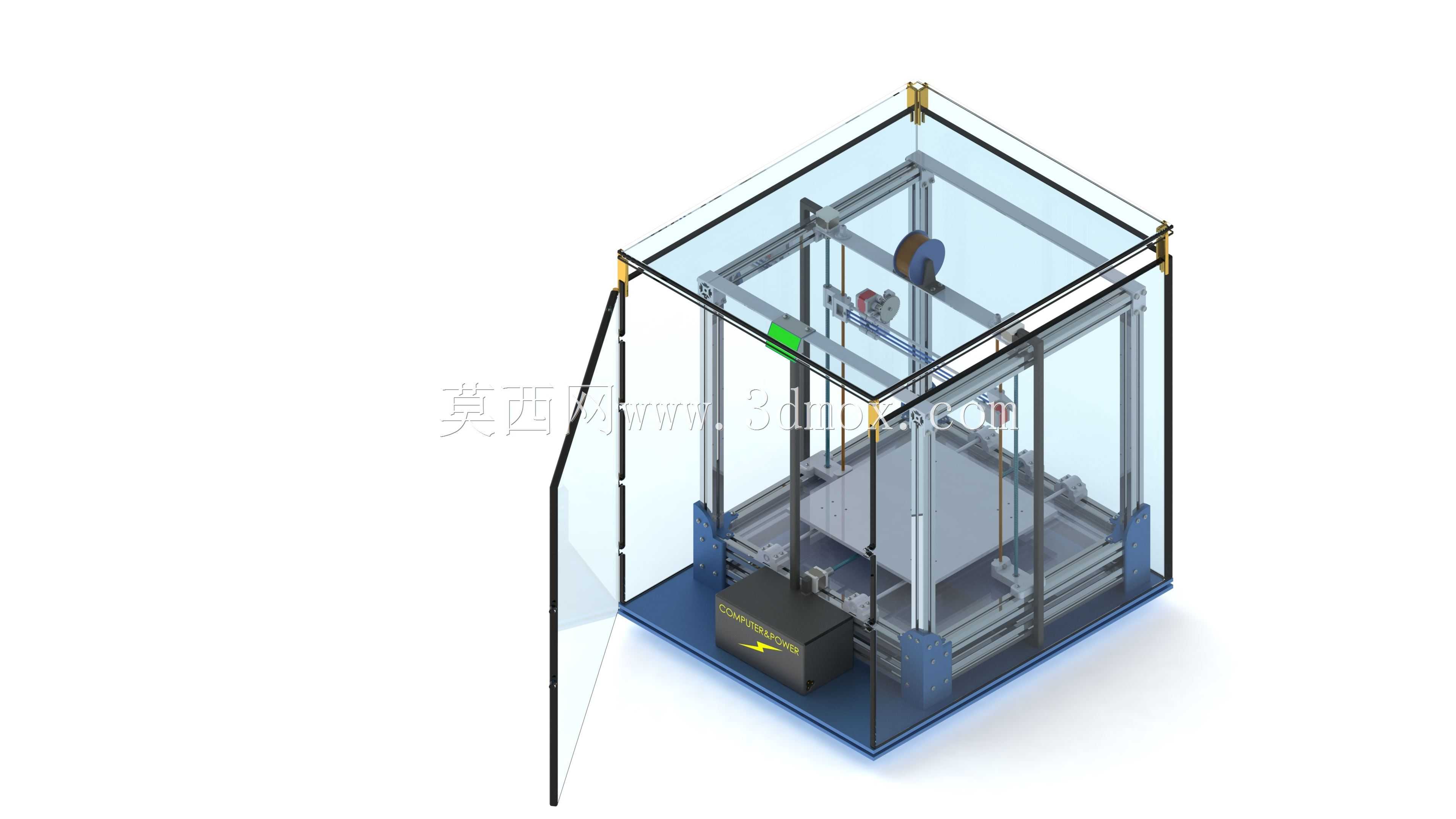

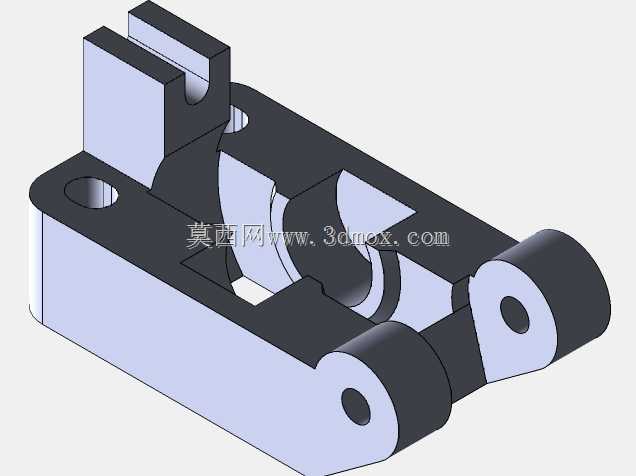

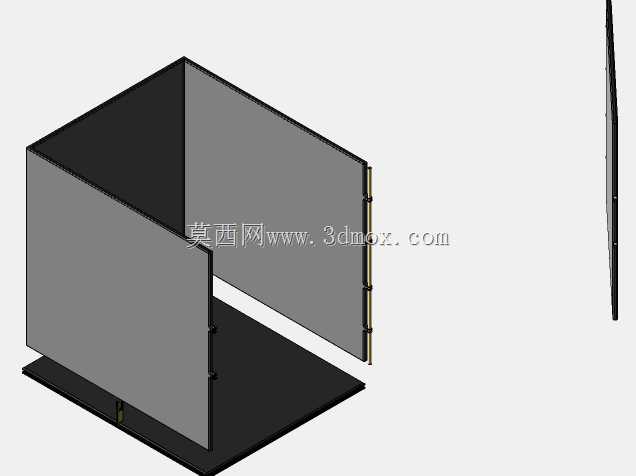

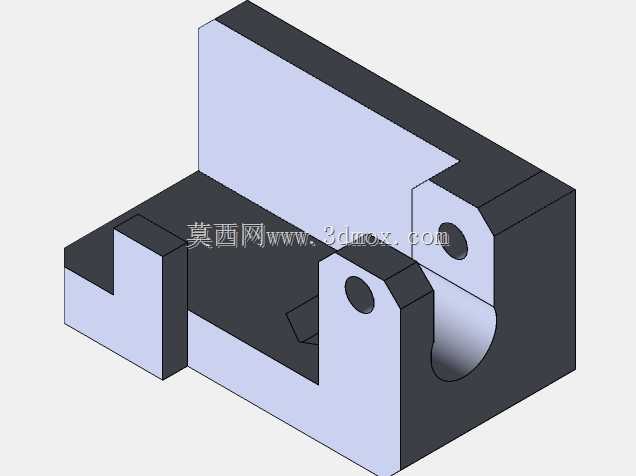

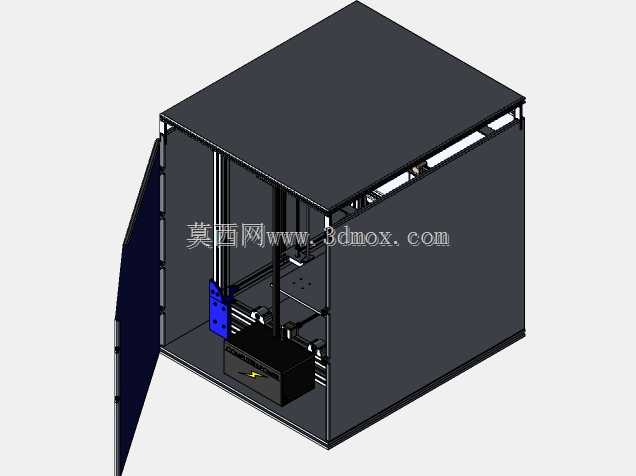

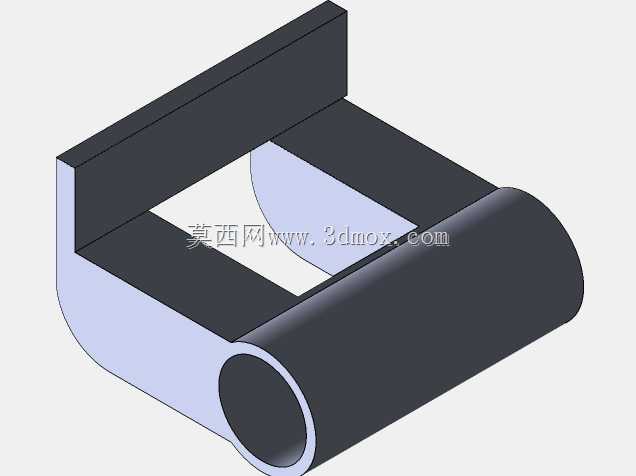

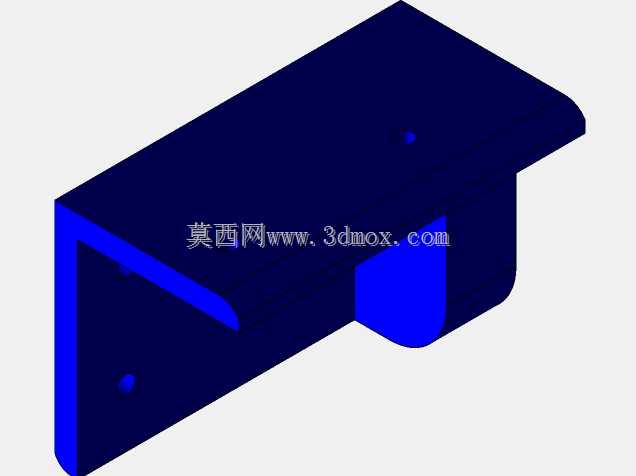

　　这款桌面级FDM成型设备的结构设计，首先围绕小批量原型制作、创客空间打样、教学实训这类核心应用场景展开，整体框架采用铝型材拼接的立方结构，在保证整体刚性的同时控制了设备自重，适合放置在常规工作台面使用，不需要额外做地面承重加固。从实际使用的边界来看，设备的成型腔体被透明防护板完全围合，一方面可以减少打印过程中腔体内的空气流动，避免PLA、ABS这类耗材在冷却过程中因为气流不均出现翘曲变形，另一方面也能隔绝打印头的高温区域，避免实训场景下操作人员误触造成烫伤，防护板采用快拆式的安装结构，日常维护时不需要完全拆解框架，只需要松开侧边的固定压块就可以取下防护板，清理腔体内的打印残料或者做传动部件的润滑保养。

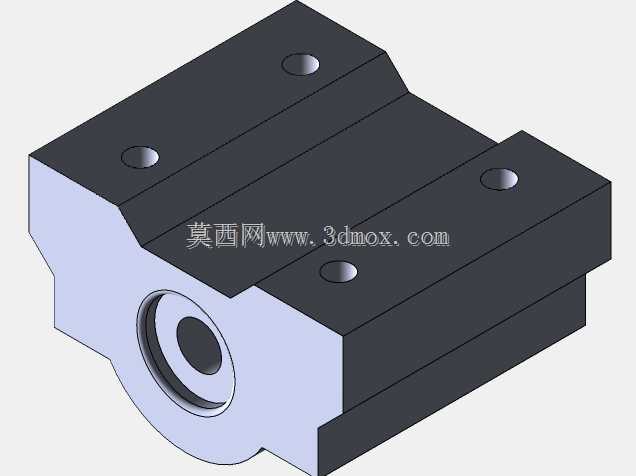

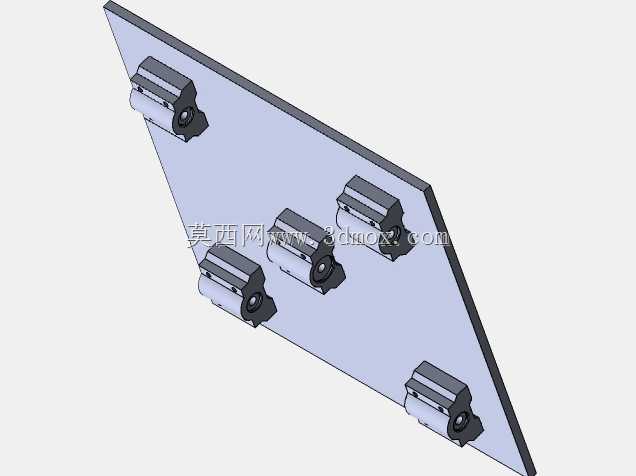

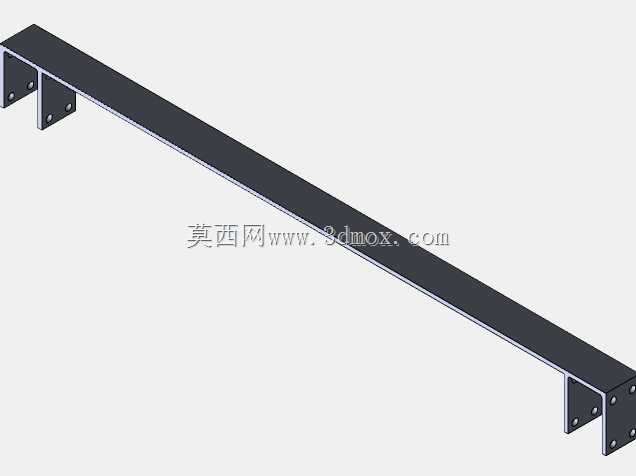

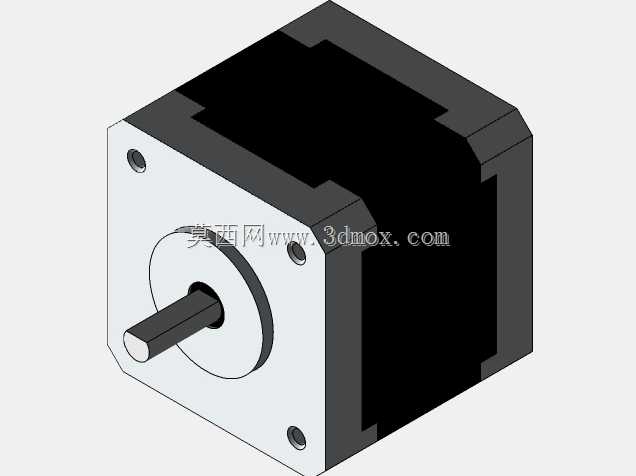

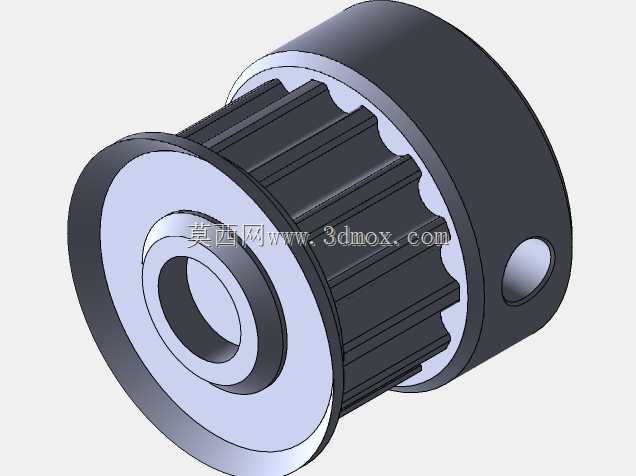

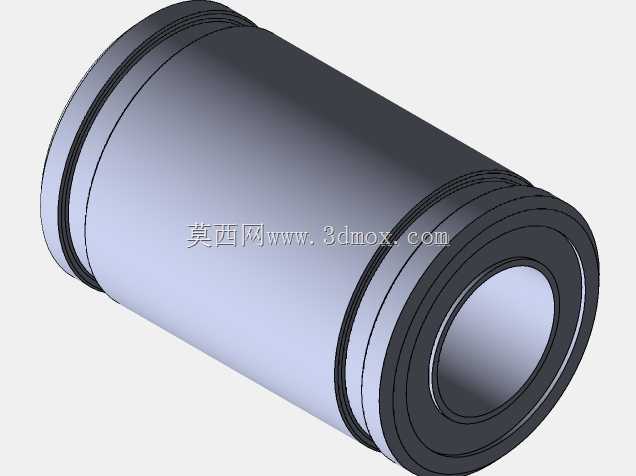

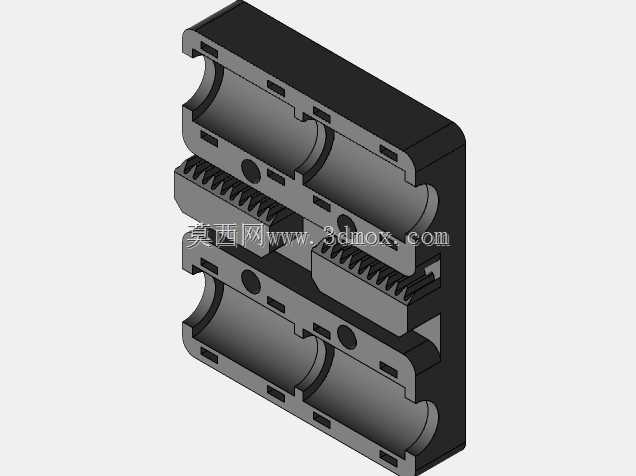

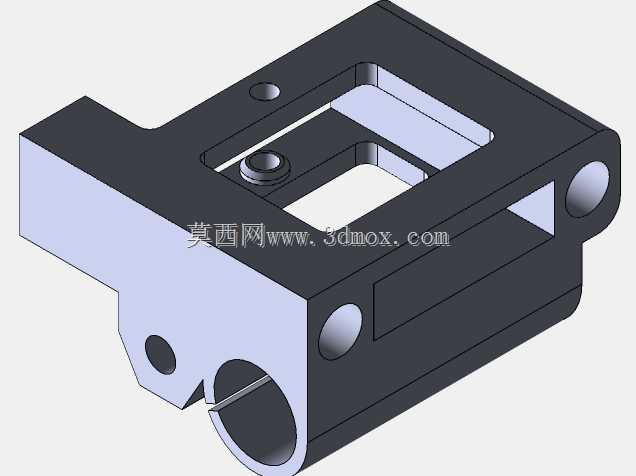

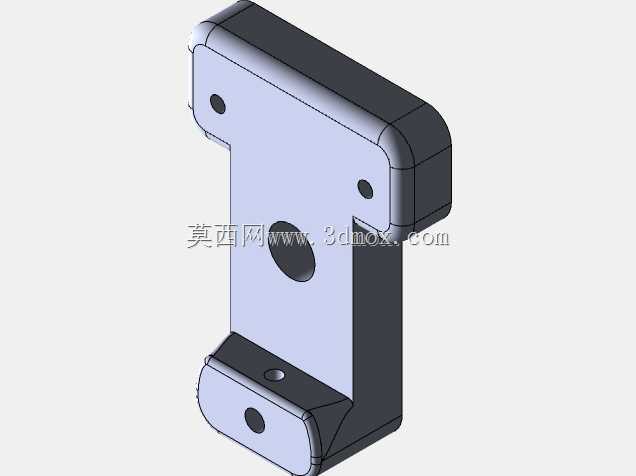

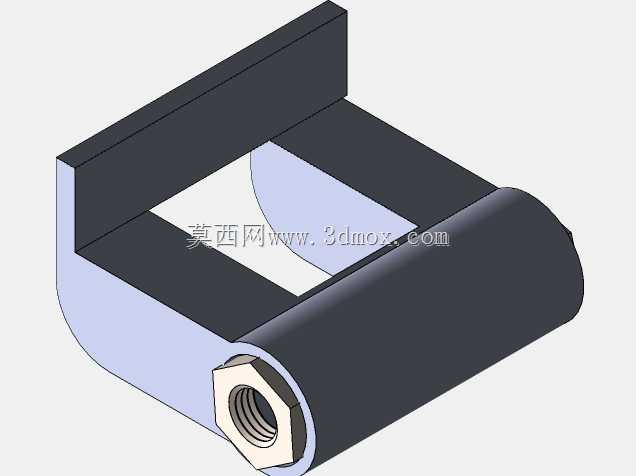

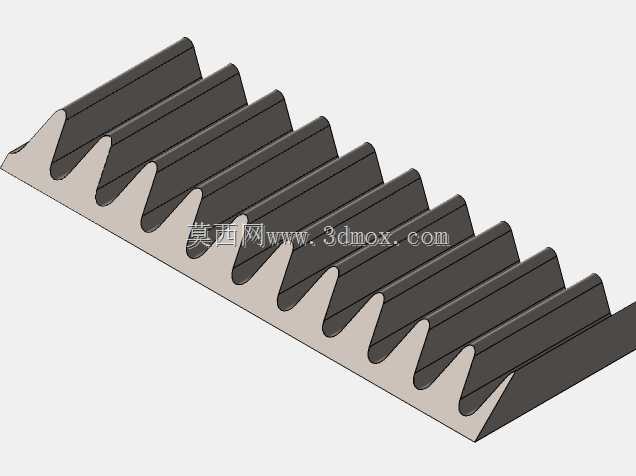

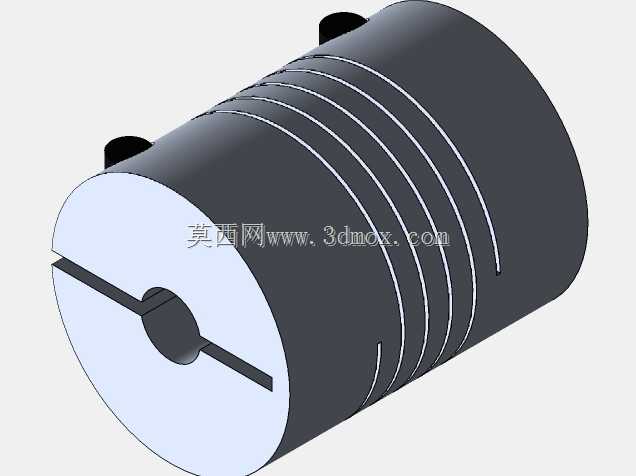

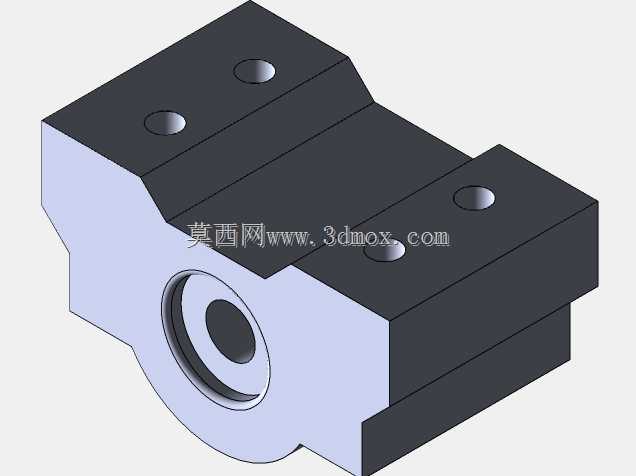

　　设备的运动结构采用经典的笛卡尔坐标系布局，Z轴传动布置在设备的后侧两根立柱上，通过双丝杆同步带联动的方式带动成型平台做上下升降，这种布局可以避免单丝杆传动带来的平台倾斜问题，保证平台在整个升降行程内的平面度误差控制在0.1mm以内，满足FDM打印首层附着的精度要求。X轴和Y轴的传动组件都布置在腔体顶部的横梁上，打印头沿着X轴导轨做横向移动，整个X轴组件沿着Y轴导轨做纵向移动，这种下平台升降、上喷头移动的结构，把运动部件的重量集中在设备上部的固定框架上，降低了运动负载的波动，打印过程中高速移动时的整机震动更小，不会因为平台带工件移动的惯性问题导致打印层纹错位。

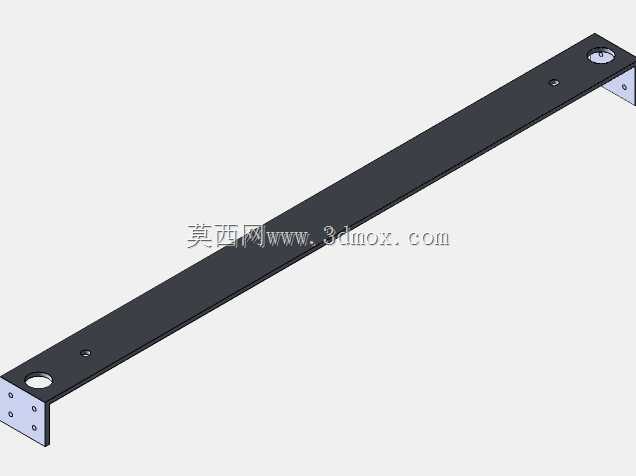

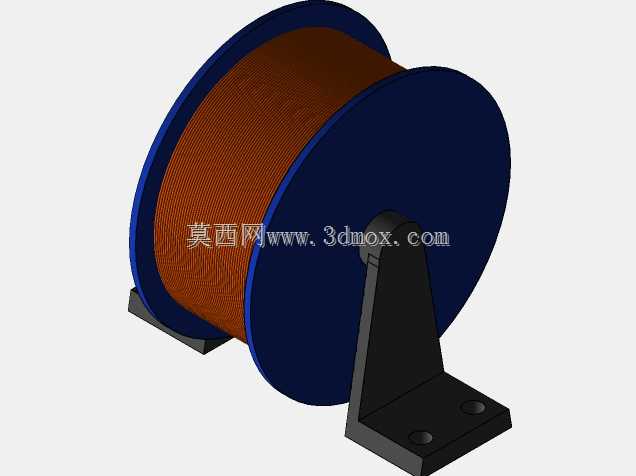

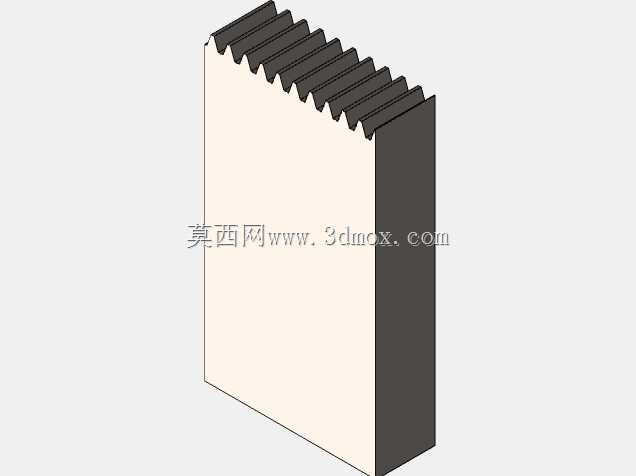

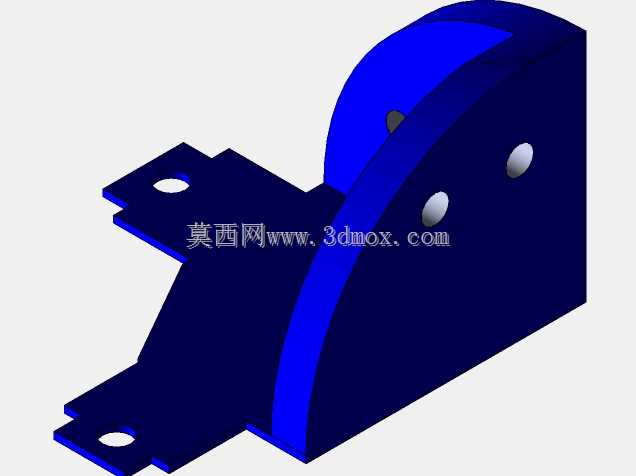

　　从设计思路上看，设备的耗材架直接集成在顶部框架的后侧位置，耗材盘可以直接挂装在支架上，不需要额外在设备外部放置耗材架，减少了设备的外接附件，送丝管从耗材架位置直接连接到打印头的进料口，送丝路径的弯折角度控制在合理范围内，避免送丝阻力过大导致的断料、挤出不均问题。设备底部的控制盒采用独立的模块化安装结构，固定在底座框架的前侧位置，控制板、电源模块都集成在这个封闭盒体内，和上方的成型腔体做物理分隔，避免打印过程中产生的塑料碎屑掉落到电路板上造成短路故障，控制盒的侧面预留了散热格栅，配合内置的散热风扇可以把电路工作产生的热量及时排出，长时间连续打印也不会出现电路过热保护的问题。

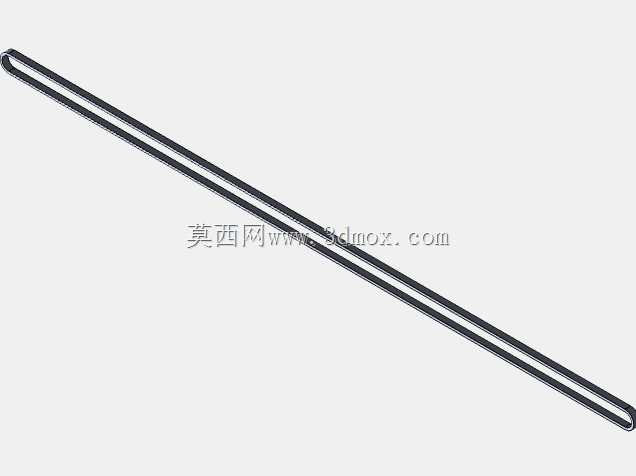

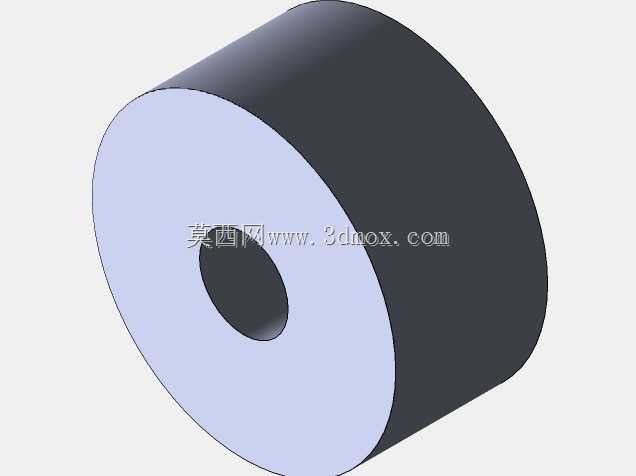

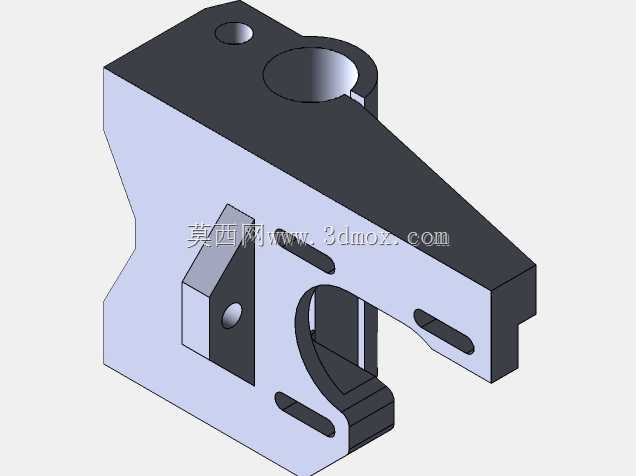

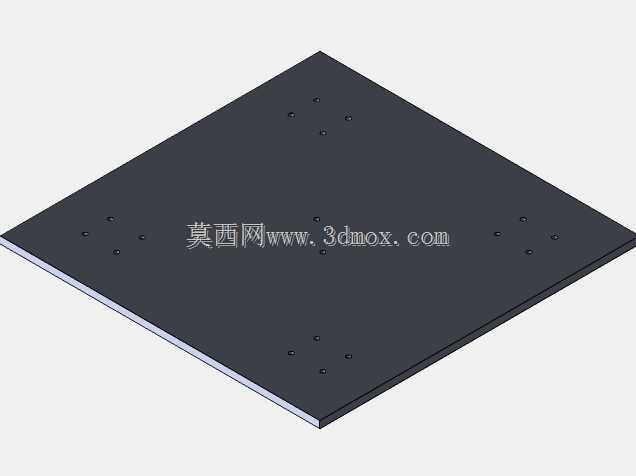

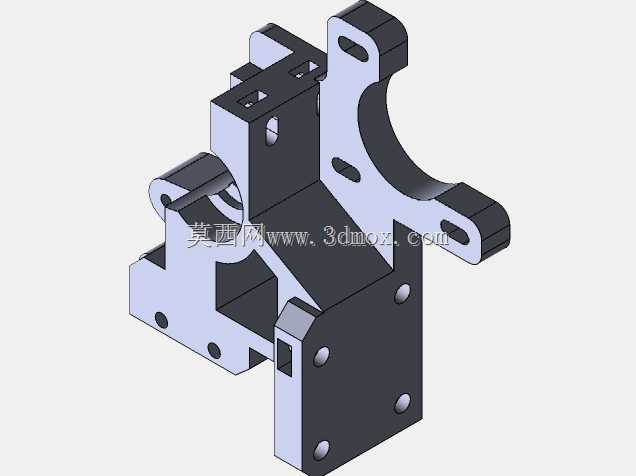

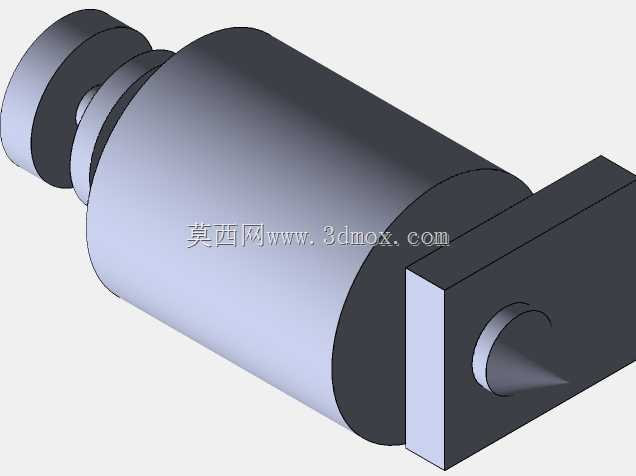

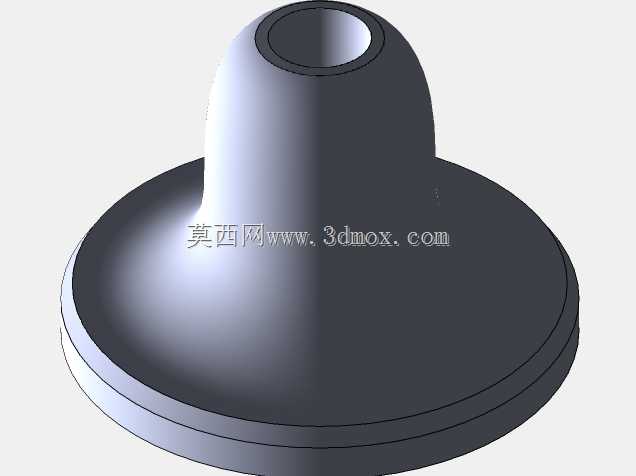

　　在安装边界的设计上，设备的所有外凸部件都控制在框架的外轮廓范围内，背面的电源接口、数据接口都做了内凹处理，设备贴墙放置时不会因为接口插头突出导致设备无法放平，底部的四个支撑脚都带有可调高度的橡胶垫，放置在不太平整的工作台面上时，可以通过调整四个脚的高度来把整机调平，不需要额外垫塞薄片。打印头的组件采用快拆式的固定结构，日常更换不同口径的喷嘴或者清理喉管内的残料时，只需要松开两个固定螺丝就可以取下喷头组件，不需要拆解整个X轴的传动结构，降低了日常维护的操作门槛。成型平台采用玻璃面板加磁吸固定的结构，打印完成后可以直接取下玻璃面板弯折就能让模型脱落，不需要用铲刀强行撬动，避免平台表面被刮花影响后续的打印平面度。

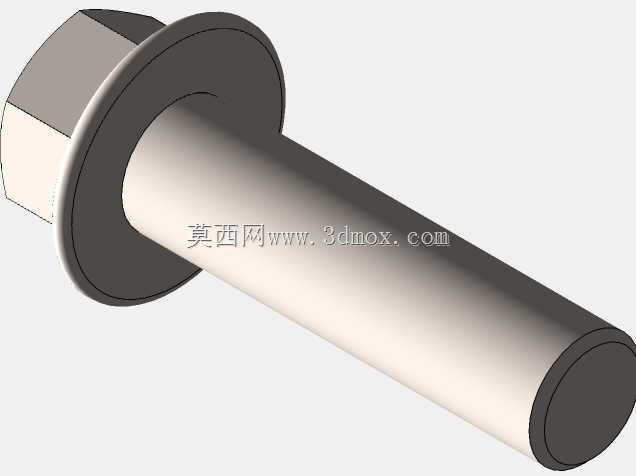

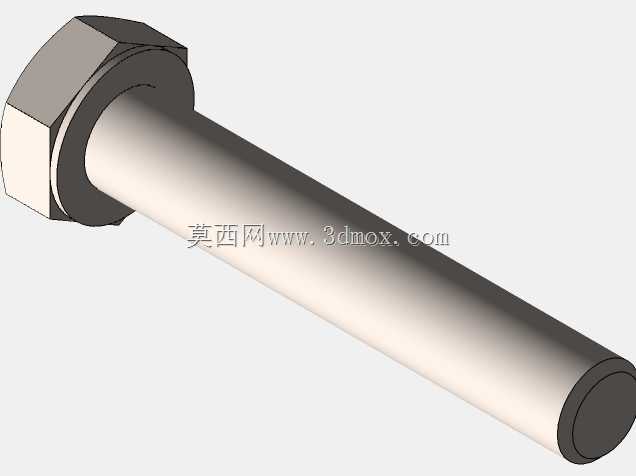

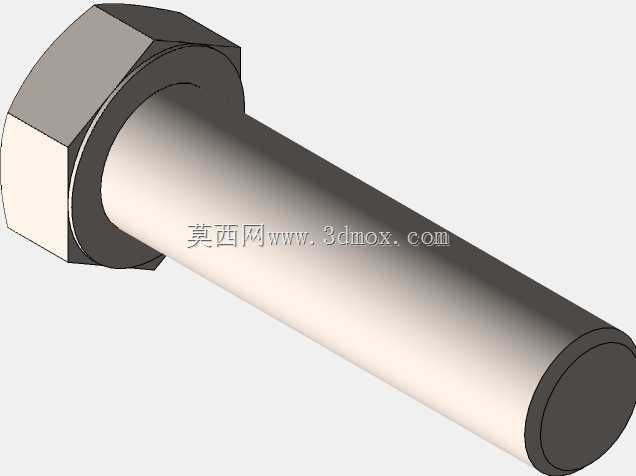

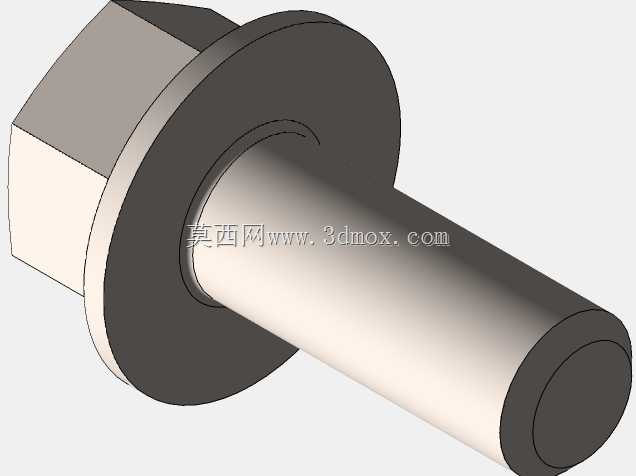

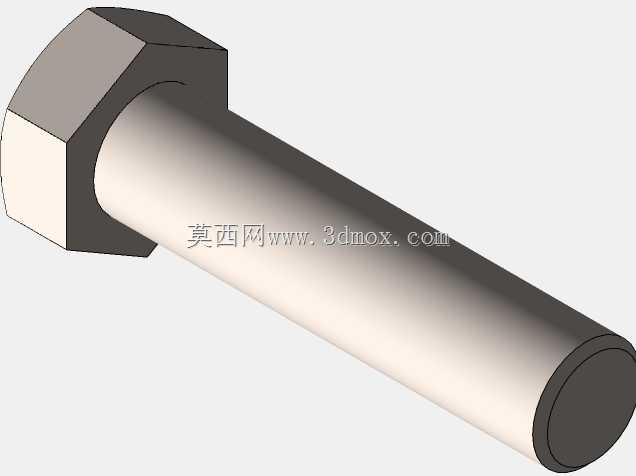

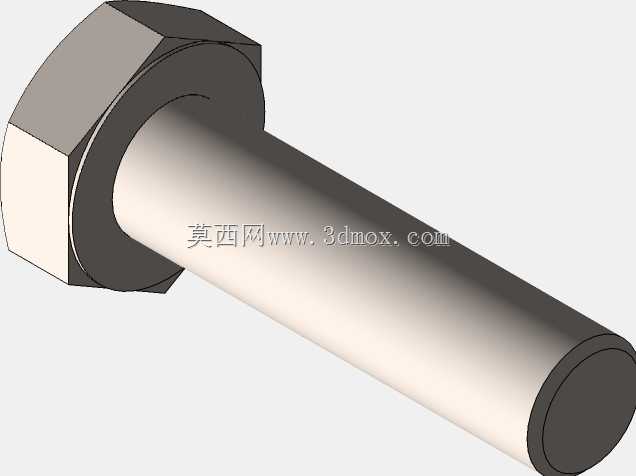

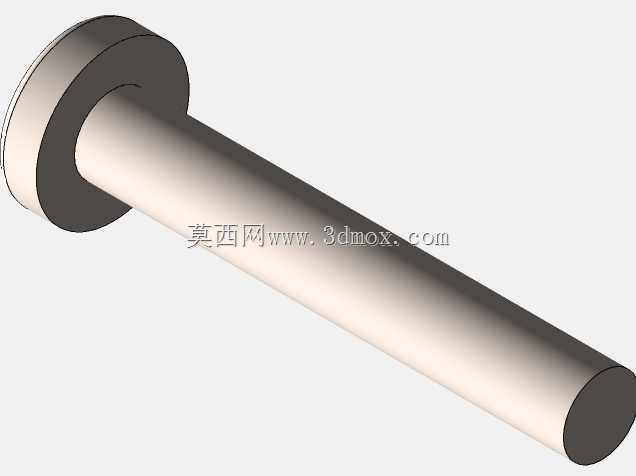

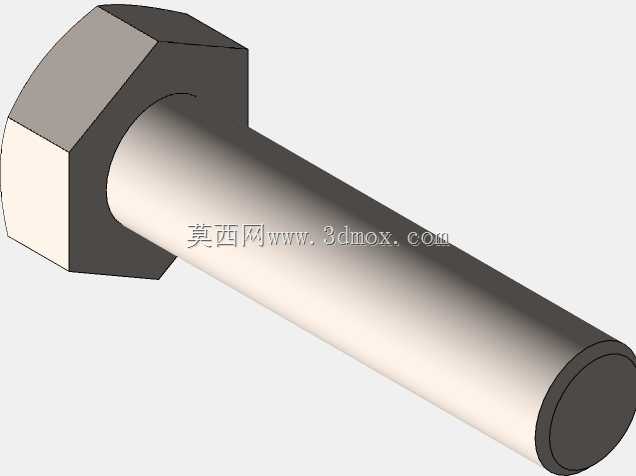

　　从实际使用的功能特性来看，这款设备的结构设计充分考虑了桌面级使用场景的各类细节，比如框架的边角位置都做了圆角包边处理，没有尖锐的金属外露边，搬运或者日常操作时不会划伤操作人员；所有的传动皮带都布置在型材的槽位内部，外侧有盖板遮挡，避免日常操作时衣物或者线缆卷入传动结构中；顶部的框架预留了加装LED照明条的安装位，用户可以根据自己的使用需求加装照明，不需要额外在框架上打孔固定。整个设备的结构拆分逻辑清晰，所有的连接部件都采用标准件，没有定制化的特殊异形连接件，后期更换配件时不需要找原厂定制，直接采购标准的五金件、传动件就可以完成替换，降低了设备的长期使用维护成本。
