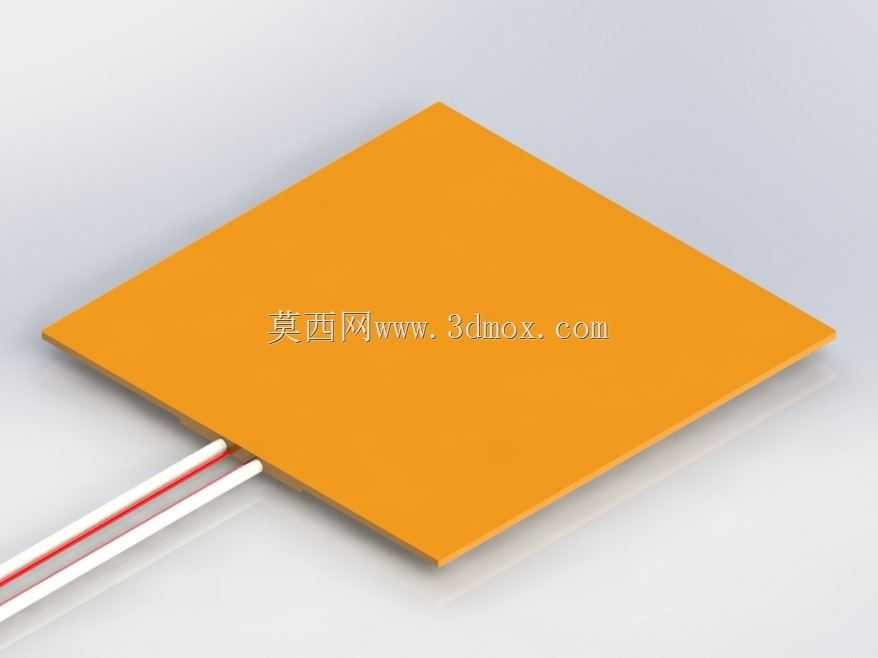

可配置多规格3D打印机硅胶加热床结构

　　在桌面级FDM熔融沉积3D打印设备的结构体系中，热床是直接决定首层打印附着力、避免模型翘曲变形的核心功能部件，不少DIY玩家和小型设备厂商在搭建定制化3D打印设备时，往往会遇到热床规格与机架安装位不匹配、供电参数与现有电源模块不兼容的问题，这款可配置的硅胶加热床结构，正是针对这类非标定制场景做的参数化设计方案。

　　从实际应用场景来看，这类硅胶加热床不仅适配常规桌面级3D打印机的改装与组装需求，也可用于小型恒温加热平台、实验室样品预热台、低温热压工装的加热模块搭建，只要安装平面的平面度满足0.2mm以内的公差要求，就能通过背胶或者压条完成固定，不需要额外加工复杂的安装结构。不同于传统的PCB加热床，硅胶材质的加热层本身具备一定的柔韧性，能够贴合存在微小弧度的安装基面，同时绝缘性能更优，在潮湿的车间或者工作室环境下使用，也能降低漏电风险。

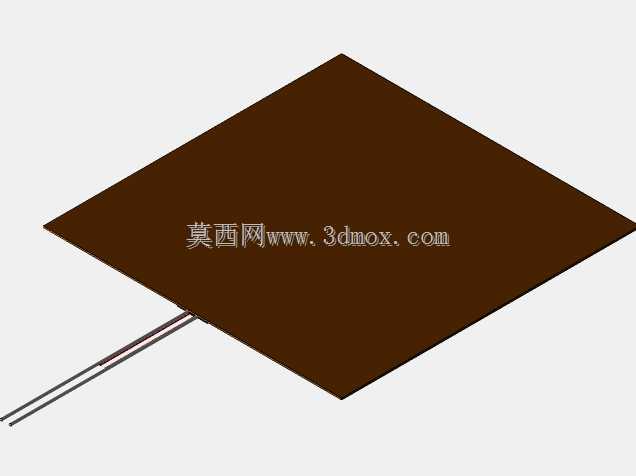

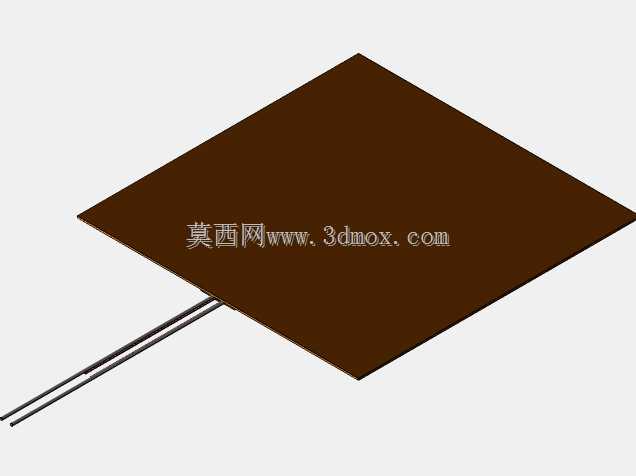

　　设计思路上，这套结构以12cm×12cm、24V70W的规格作为基础参数母版，其余不同尺寸、不同功率电压的配置均通过参数插值生成，覆盖了从100mm×100mm到400mm×400mm的尺寸区间，电压档位包含12V、24V、110V、120V、220V、240V，能够适配不同地区的电网标准，也能匹配不同功率输出的设备电源。做参数化配置的时候，核心要保证加热功率密度控制在合理区间，避免单位面积功率过高导致硅胶层老化加速，或者功率过低导致升温速度过慢、床温达不到耗材要求的阈值——比如PLA耗材通常需要床温60℃左右，ABS耗材则需要100℃上下，不同功率密度的配置，就是对应不同尺寸下的升温速率和最高温度需求，确保在常规25℃室温环境下，5-8分钟就能达到设定的工作温度，且整个床面的温度差控制在±3℃以内，避免因为局部温度过低导致模型边角翘边。

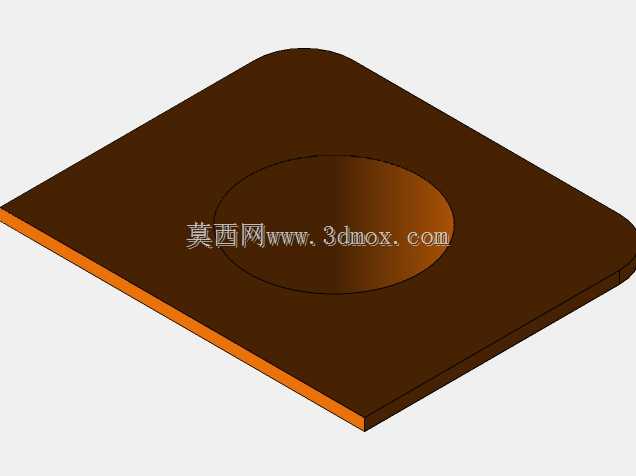

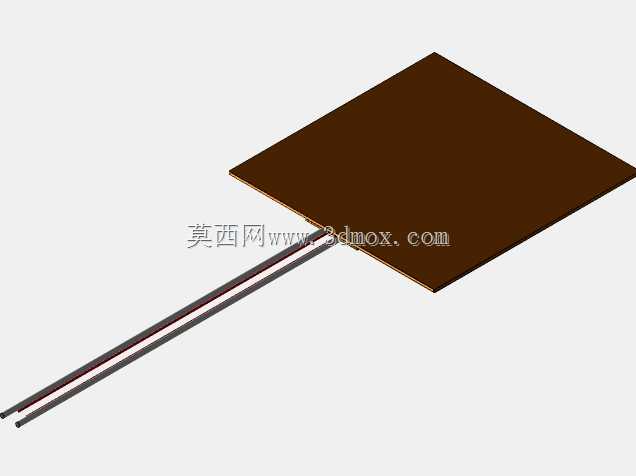

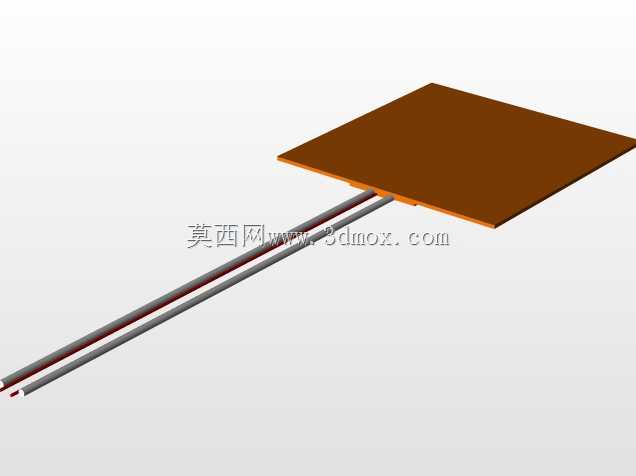

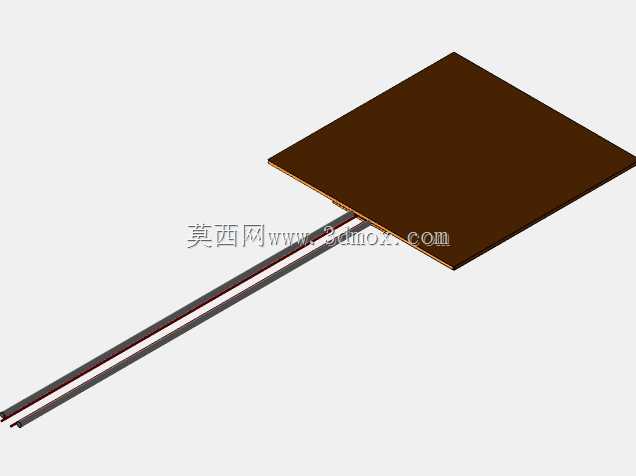

　　从安装边界来看，这款加热床的出线端做了局部加厚的绝缘补强处理，出线位置预留了10mm的弯折余量，安装时不需要在安装板上开过大的过线孔，只要开直径8mm的过线孔就能顺利穿出引线，引线长度预留了150mm，足够连接到常规安装在机架底部的电源模块或者继电器端子，不需要额外延长接线。加热床的四个边角可以根据安装需求选配固定孔位，孔位距离边缘的距离统一设置为10mm，适配市面上大多数开源3D打印机的铝基板安装孔距，不需要重新打孔调整。

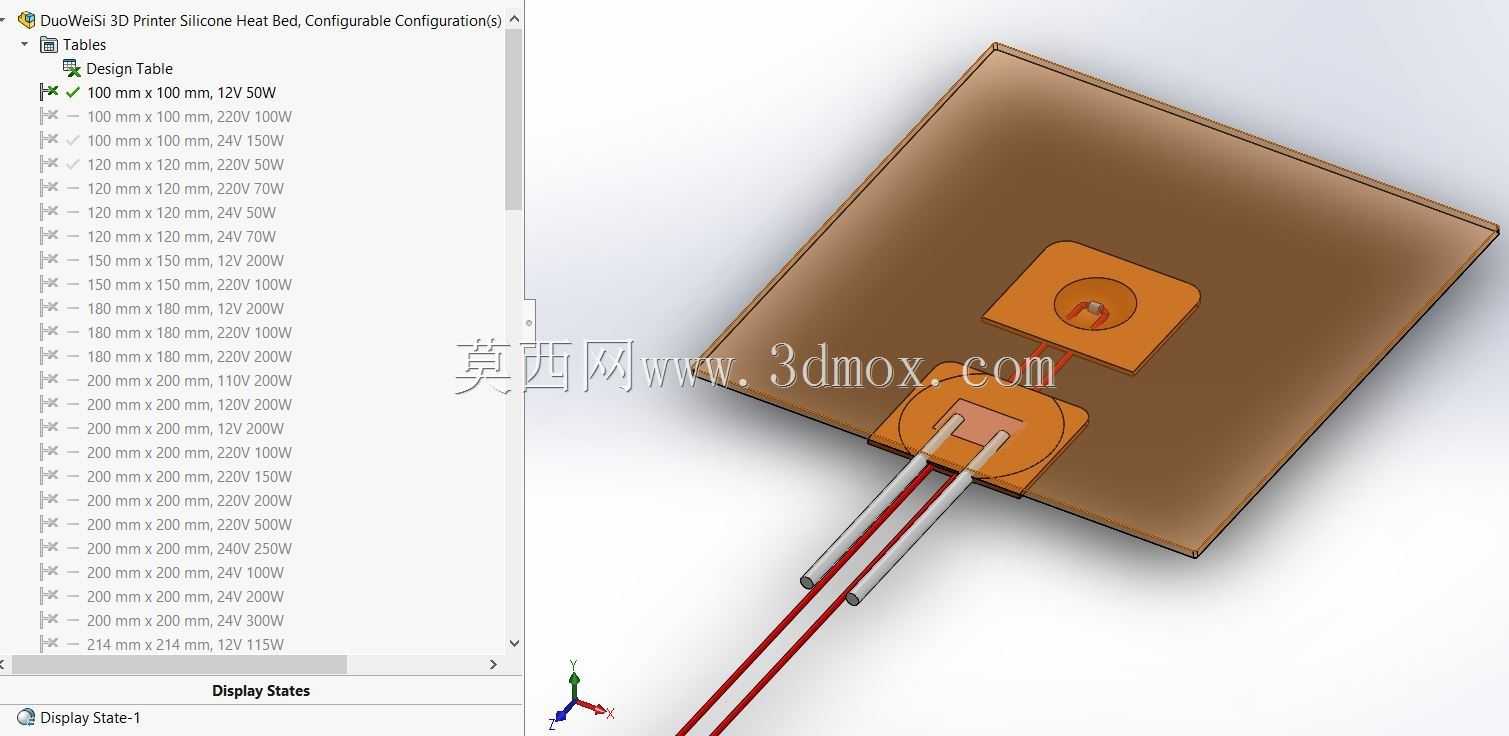

　　实际选型使用的时候需要注意，110V及以上电压等级的配置，必须搭配高压继电器或者独立的加热床电源模块，不能直接接在主板的低压输出端口上，避免烧毁主板控制电路；安装时要保证加热床与下方的安装基板之间完全贴合，不能留有空隙，否则会导致局部热量堆积，缩短加热床的使用寿命，甚至引发过热风险。这套参数化的结构模型，在建模时保留了所有配置的设计表参数，调整尺寸或者功率参数时，只需要在设计表中修改对应数值，就能自动生成对应规格的模型，不需要重新绘制草图和特征，对于需要快速出不同规格加热床安装方案的结构工程师来说，能够大幅减少重复建模的工作量，也能避免手动改尺寸时出现的特征报错、配合尺寸错位等问题。

　　不同于市面上固定规格的加热床模型，这套可配置结构充分考虑了不同DIY场景和设备改装的实际需求，不管是做小型100mm行程的便携3D打印机，还是400mm行程的大尺寸桌面级设备，都能找到对应的参数配置，安装时的公差配合也做了预留，不需要针对安装孔位、出线位置做二次修改，能够直接导入装配体中与机架、电源模块等部件做干涉检查，提前排查安装时可能出现的空间冲突问题。
