带LCD显示屏的设备操作控制面板

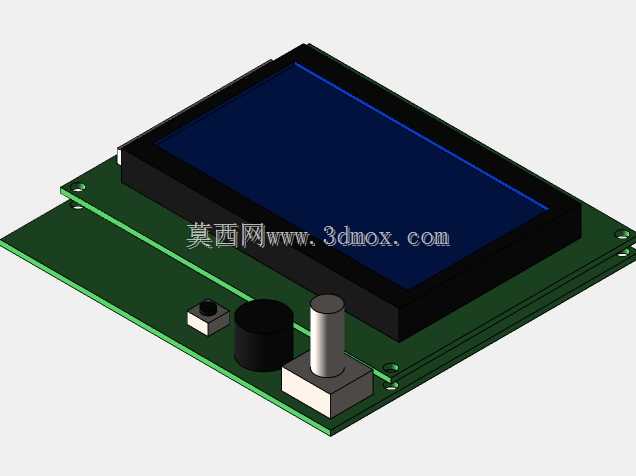

　　这款带LCD显示屏的操作控制面板，是小型工业设备端侧人机交互的典型硬件载体，常见于桌面级小型加工设备、台式实验检测仪器、小型自动化工作站的前端操作区域，承担设备运行参数展示、功能选项切换、手动操作指令输入的核心作用，是设备操作人员与底层控制系统之间最直接的交互媒介。从结构设计来看，整个模块采用双层PCB叠装的架构，底层板作为核心承载与电路连接主体，负责对接设备主控板的信号排线、承载板载功能元件，上层板通过板间铜柱与接插件和底层板固定连接，专门用于固定LCD显示模组，这种分层设计一方面可以将显示电路与按键、蜂鸣器等功率驱动电路做物理分隔，减少板载信号干扰，另一方面也能压缩整体模块的厚度，适配设备操作面板的嵌入式安装空间。

　　显示部分采用的是常见的工业级字符型或点阵LCD模组，屏幕通过黑色泡棉胶框与上层PCB固定，胶框既可以填充屏幕与电路板之间的装配间隙，避免设备运行振动导致屏幕松动移位，也能遮挡屏幕边缘的背光漏光，提升显示区域的视觉整洁度，屏幕的显示面与模块安装基准面齐平，嵌入设备外壳后不会出现凸起或凹陷过大的问题，符合常规工业操作面板的人机交互视觉角度。板载集成的元件布局充分考虑了实际操作的使用习惯，轻触式按键布置在屏幕下方偏左的位置，刚好对应操作人员站立操作时右手拇指的自然活动范围，按键采用方形贴片封装，顶部带有凸起的按压键帽，按压行程适中，触发反馈清晰，适合设备调试阶段的频繁点按操作；蜂鸣器紧邻按键布置，采用圆柱型无源蜂鸣器，用于输出操作提示音、

　　故障报警音，其出声孔方向正对面板外侧，不会因为PCB贴装在外壳内侧导致声音被遮挡衰减；金属柱状定位柱布置在按键右侧，一方面作为上层PCB与底层板的定位基准，保证两层板的接插件对位准确，另一方面也可作为板载接地柱，连接设备外壳的接地端，提升整个模块的抗电磁干扰能力。从安装边界来看，整个模块的外轮廓为规则矩形，PCB板的四个边角预留了标准的螺丝固定孔位，可直接通过M3螺丝固定在设备外壳的内侧安装柱上，安装时仅需在设备面板上开出对应LCD屏幕尺寸的矩形视窗，以及按键对应的避让孔即可，不需要额外设计复杂的安装固定结构，模块的整体厚度控制在较低范围，不会占用过多设备内部的纵深空间，适配外壳壁厚1.5-3mm的常见钣金或塑料设备壳体。

　　设计过程中充分考虑了工业场景的使用可靠性，所有板载元件均采用工业级耐温规格，可适应0-55摄氏度的常规车间工作环境，接插件选用带锁扣的排线接口，避免设备运输或运行振动导致排线松脱，屏幕表面没有额外加装触摸层，采用物理按键的操作方式，相比触摸屏更适合车间内戴手套操作的场景，也能更好地耐受车间内的粉尘、少量切削液飞溅的恶劣工况，不会因为表面沾污导致操作失灵。在实际设备选型应用中，这类控制面板不需要额外搭配复杂的驱动电路，可直接通过串口与设备的主控单元通信，屏幕可根据需求显示设备运行转速、加工计数、温度参数、故障代码等信息，配合单按键可实现菜单切换、参数增减、功能确认等操作，蜂鸣器可针对不同的操作状态输出不同频率的提示音，比如按键触发时的短鸣、故障报警时的连续长鸣，帮助操作人员快速识别设备状态，整个模块的集成度较高，不需要设备厂商单独开发显示与按键的电路板，可直接作为标准件嵌入到各类小型工业设备的操作端，大幅缩短设备的电控部分开发周期。
