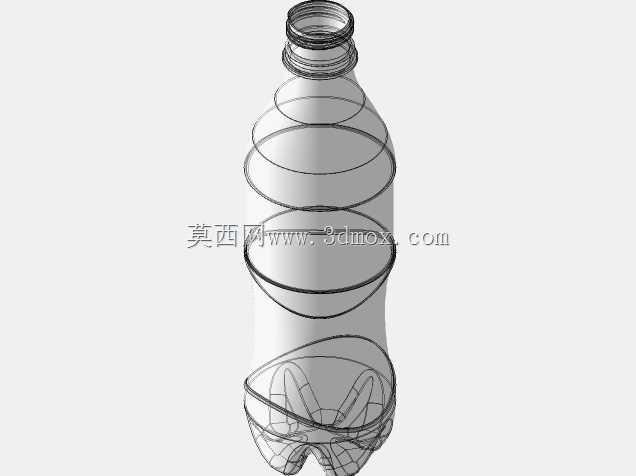

PET材质碳酸饮料瓶结构三维建模

　　日常快消品包装领域里，PET碳酸饮料瓶的结构设计一直是薄壁吹塑件的典型代表，这类容器需要同时满足碳酸饮品的内压承载、运输堆叠抗形变、消费者握持防滑、灌装线适配等多重需求，绝非简单的曲面造型拼接。从结构逻辑来看，瓶身的环形凹凸筋条并非装饰性设计，每一道环筋的弧度、凸起高度、间距都经过力学测算：碳酸饮料在常温下内部会维持0.3-0.5MPa的二氧化碳内压，光滑无筋的薄壁瓶身在该压力下会出现不规则鼓胀，既影响外观一致性，也会导致堆叠时受力不均发生垮塌；环筋结构相当于在薄壁侧壁上增设了环形加强肋，能够将内压产生的环向应力均匀分散，同时在堆叠时让上下瓶体的接触应力沿筋条传导，避免局部应力集中导致瓶身瘪缩。

　　瓶口部分采用标准的PCO1881螺纹接口，这是全球碳酸饮料灌装线通用的接口规格，螺纹的牙型角、导程、密封面的平面度都有严格公差要求：密封面位于瓶口端面，需要和瓶盖内的铝箔垫片形成线接触密封，防止二氧化碳泄漏；螺纹采用间断式牙型设计，既可以保证瓶盖旋合时的导向顺畅，也能在灌装后高温杀菌、饮品产气时让少量气体沿螺纹间隙缓慢泄出，避免瓶内压力过高导致爆瓶。瓶口下方的防盗环连接桥设计也需要精准控制断裂强度，既要保证消费者旋盖时连接桥能整齐断裂，留下明显的开启痕迹，也要避免运输过程中受震动出现意外断裂。

　　瓶身中部的握持区做了内凹曲面处理，曲面弧度贴合成年人手掌自然握持的形态，内凹区域的表面设置了细微的磨砂纹理结构，该结构一方面增大手掌和瓶身的摩擦力，避免沾有水渍时打滑，另一方面也能提升薄壁区域的抗形变能力，当消费者单手握持施加挤压力时，纹理结构可以分散局部应力，避免瓶身过度变形导致饮品溢出。瓶底采用五瓣式花瓣底结构，这是碳酸饮料瓶的经典底型设计：五瓣的凸起结构相当于五个均匀分布的支撑脚，让瓶身可以稳定直立在平面上，同时花瓣之间的凹陷弧度能够有效分散内压对瓶底的作用力——普通平底结构在持续内压作用下会逐渐向外鼓凸，导致瓶身无法直立，而花瓣底的曲面结构可以将内压产生的轴向力转化为沿瓣片的切向力，大幅提升瓶底的抗蠕变性能，保证产品在整个保质期内都能平稳放置。

　　建模过程中需要重点控制壁厚的均匀性，PET吹塑成型的瓶身整体壁厚控制在0.25-0.35mm区间，瓶口部分因为要和瓶盖配合、承受旋盖扭矩，壁厚会增加到1.2-1.5mm，瓶底的转角区域因为吹塑时料流拉伸比最大，需要在前期瓶胚设计时预留足够的料厚，避免吹塑后出现局部过薄、易击穿的问题。整个瓶体的曲面过渡都采用G2连续，避免出现尖锐的棱角，一方面是防止吹塑成型时应力集中导致开裂，另一方面也能避免运输过程中棱角部位和其他瓶体摩擦产生划痕，影响产品外观。

　　从灌装线适配角度看，整个瓶身的最大外径、总高度都需要和现有灌装线的卡瓶板、导瓶条、旋盖头工位完全匹配，瓶身的重心位置设计在瓶身总高度的40%处，保证高速输送过程中瓶体不会出现倾倒；瓶底的支撑面平面度公差控制在0.2mm以内，避免贴标时瓶身旋转出现标签歪斜的问题。这类模型的建模过程需要兼顾成型工艺、结构力学、生产线适配、用户使用体验多个维度，每一处曲面、每一道筋条的设计都有对应的工程需求支撑，而非单纯的外观造型创作。
