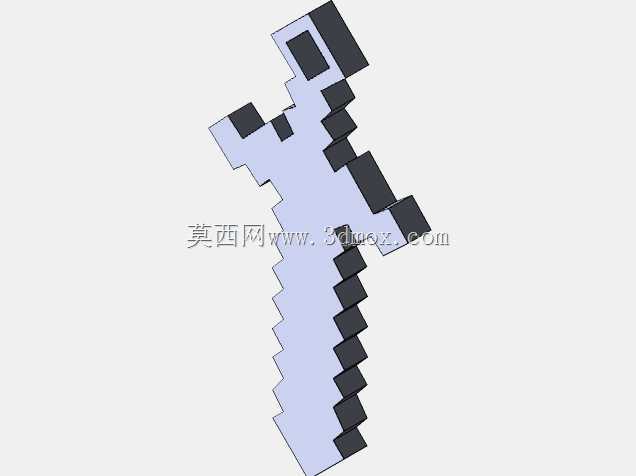

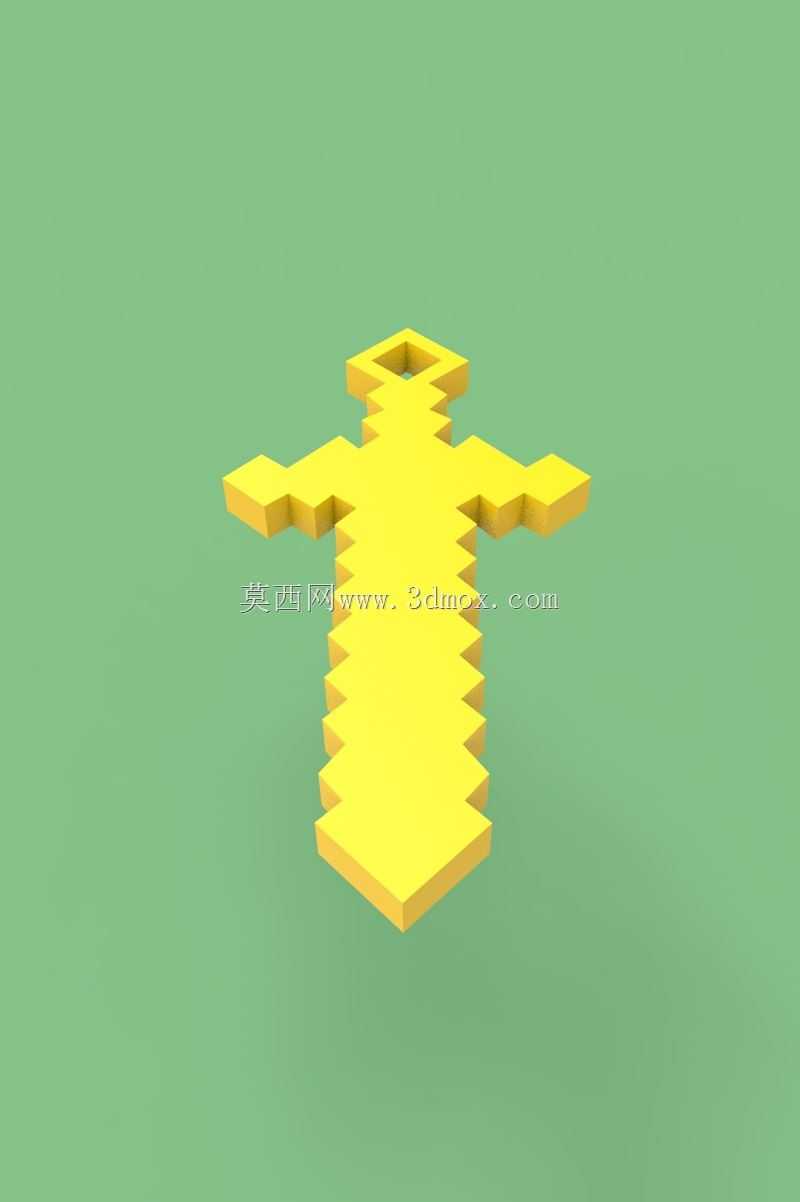

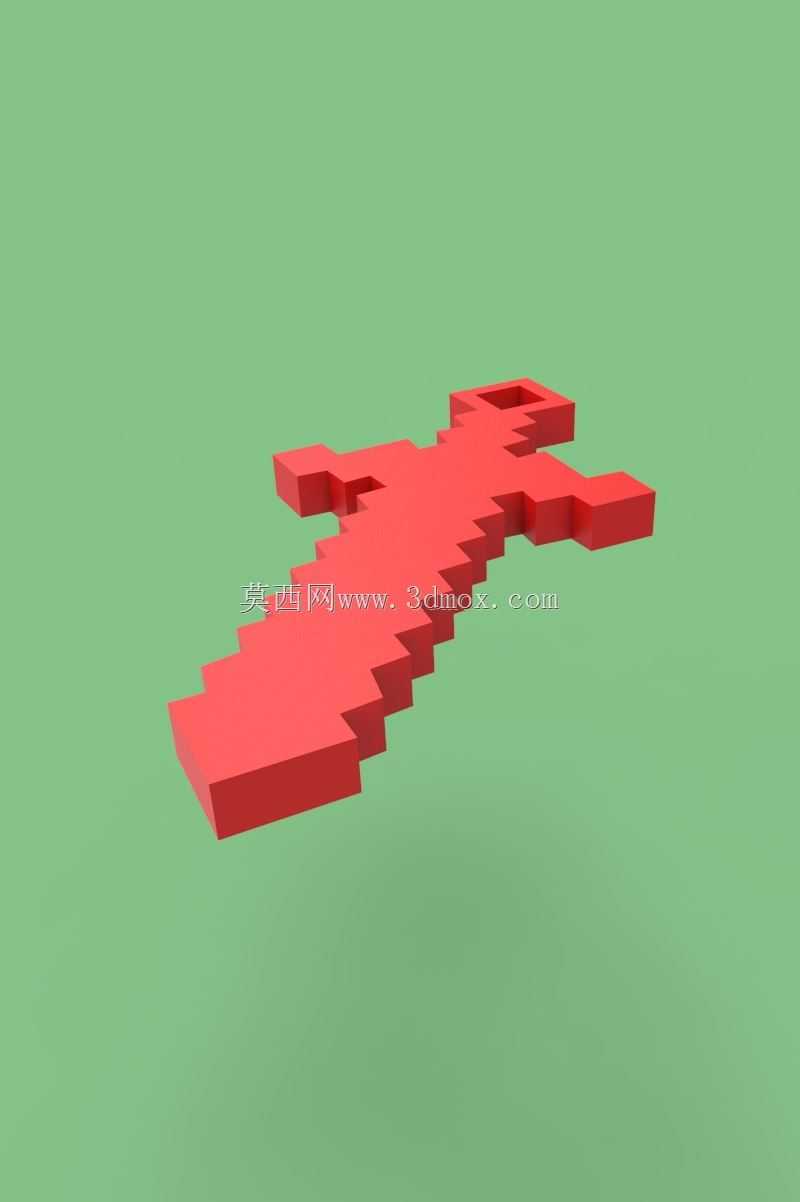

像素风格宝剑造型挂饰三维结构设计

　　这款像素风格宝剑造型挂饰的设计，最初是面向文创周边、潮玩配饰的应用场景做的结构落地，核心用途是作为随身钥匙挂饰、背包装饰挂件，适配日常挂接钥匙串、包带挂点的使用需求。从结构设计的角度出发，整个造型完全还原像素块体的视觉特征，没有做曲面过渡，所有特征均由规则的立方体块拼接组合而成，这种设计一方面是还原IP的经典视觉符号，另一方面也极大降低了后续小批量生产的加工难度，不管是采用FDM3D打印、光固化打印，还是注塑开模生产，都能做到极小的脱模斜度甚至零拔模斜度生产，不会出现倒扣、薄壁难填充的结构问题。

　　设计过程中首先确定的是挂接端的安装边界，顶部的挂孔做了内圆角处理，孔径控制在4mm，这个尺寸刚好适配市面上绝大多数常规钥匙圈、龙虾扣的穿入需求，挂孔周边的块体做了加厚处理，厚度达到5mm，避免日常挂接使用时出现孔位开裂、断裂的问题，毕竟挂饰在日常使用中会频繁受到拉扯、晃动的载荷，挂接位置是整个结构的应力集中点，加厚处理能有效提升结构强度。整个挂饰的整体外轮廓尺寸控制在长60mm、宽40mm、厚度6mm的范围内，这个尺寸属于随身挂饰的黄金尺寸区间，既不会因为尺寸过大导致揣在口袋里硌身、勾挂衣物，也不会因为尺寸太小丢失像素造型的辨识度，拿在手里也有足够的分量感，不会显得过于单薄廉价。

　　剑身部分的像素锯齿结构，在建模时没有做尖锐的直角棱边，所有外棱边都做了0.2mm的微小倒角处理，这个细节处理不会破坏像素块的方正视觉效果，但是能避免日常使用时棱边过于锋利划伤皮肤、勾刮衣物面料，毕竟这类随身配饰日常会频繁和手部、衣物接触，锐边倒钝是结构设计里必须考虑的人机工程细节。剑柄部分的横向突出块体，和剑身主体做了一体化的结构连接，没有做拼接装配的设计，整个零件是单一整体结构，不需要后续的粘接、组装工序，不管是打印生产还是注塑生产，都能一次成型，减少后续的装配人工成本，也避免了装配结构松动脱落的问题。

　　从实际使用的场景来看，这类像素风挂饰除了作为钥匙扣使用，也可以作为桌面小摆件、潮玩盲盒的配件，或者是作为文创活动的纪念小礼品，结构设计时也考虑到了多场景适配的需求，整个零件的底面做了完全平整的处理，不需要额外的支撑底座就能平稳放置在桌面，作为桌面装饰件使用时不会出现倾倒的问题。建模过程中所有块体的拼接位置都做了布尔合并处理，没有出现重合面、零厚度面的几何错误，所有特征的壁厚都保持均匀，最小壁厚不小于2mm，完全符合各类加工工艺的壁厚要求，不会出现打印时填充不足、注塑时缺胶的工艺问题。

　　考虑到后续可能的表面处理需求，整个造型的外表面都是平整的平面结构，不管是做喷漆上色、移印图案，还是做电镀、磨砂表面处理，都不需要额外做表面找平的工序，平面结构的表面处理良率远高于曲面结构，能有效降低后续表面处理的加工成本。剑身的阶梯状像素块，每一级阶梯的高度差都控制在2mm，这个尺寸差既能保证像素风格的视觉层次感，也不会因为阶梯差过大导致积灰难以清理，日常使用时用抹布就能很方便地擦拭干净表面的污渍，提升了产品的日常使用便利性。挂孔的位置做了居中处理，不管是挂在钥匙圈上还是挂在包带上，整个挂饰都能保持自然垂直的状态，不会出现歪斜的情况，重心完全落在挂孔的竖直中心线上，这个细节是很多同类挂饰设计容易忽略的点，重心偏移会导致挂饰长期歪斜，既影响视觉效果，也会让挂接的钥匙圈受到不均匀的侧向力，加速钥匙圈的金属疲劳。
