手压式园艺浇花喷雾壶结构设计

　　日常园艺养护、居家环境消杀、小型作业面药剂喷施场景中，手压式气压喷雾壶是普及率极高的手持作业工具，这款结构设计完全围绕手持作业的人机交互逻辑、气压储压的密封可靠性、喷施作业的操作便捷性展开，没有冗余的装饰性结构，所有曲面与结构特征都服务于实际使用需求。

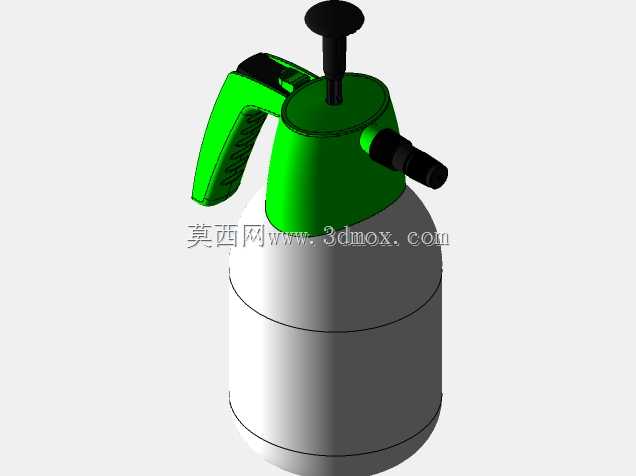

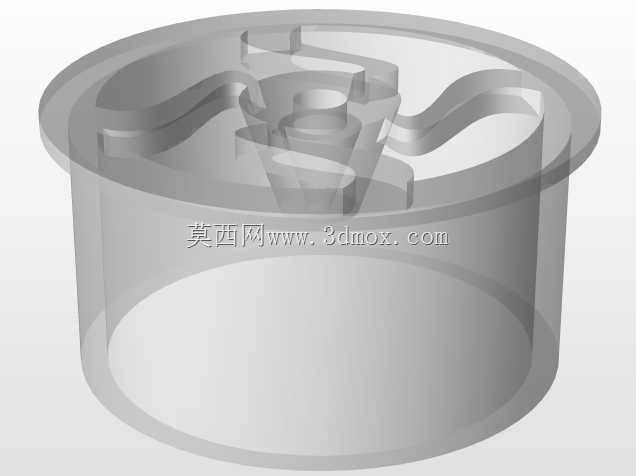

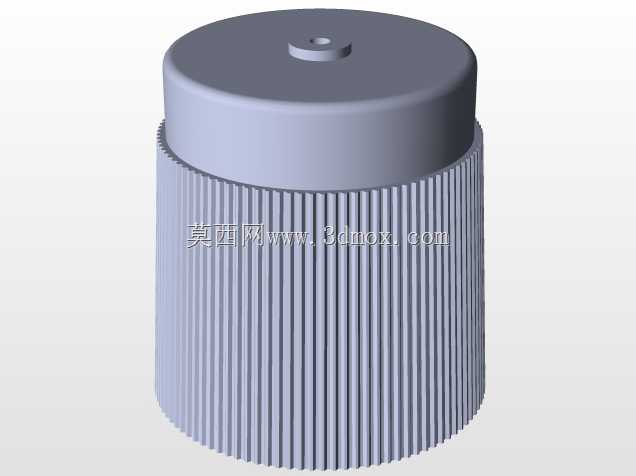

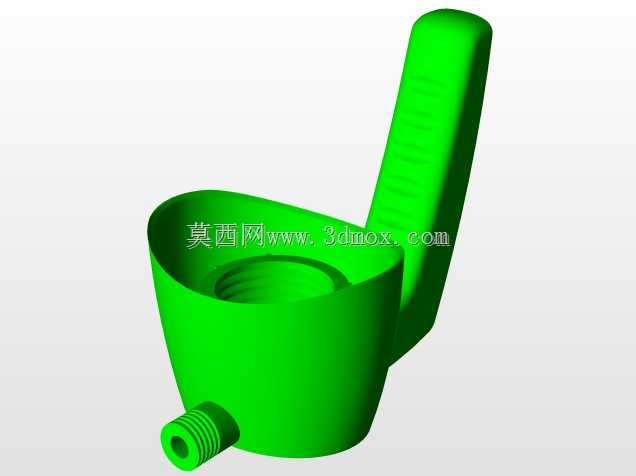

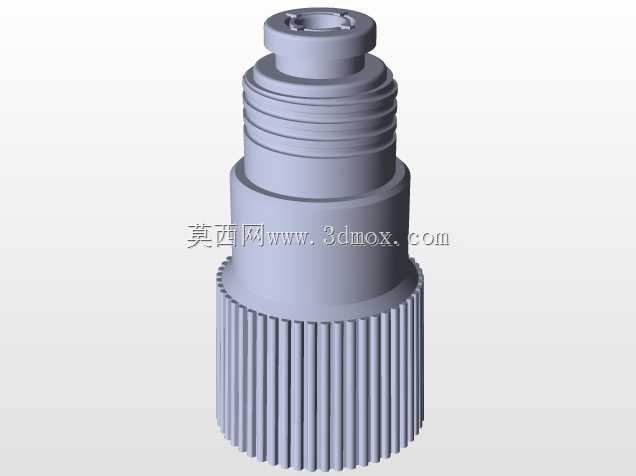

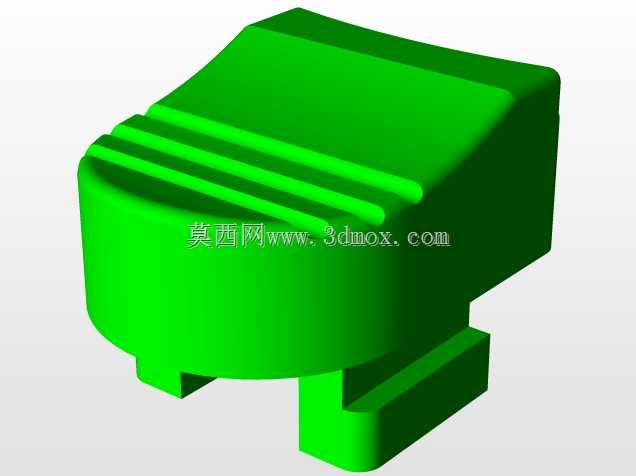

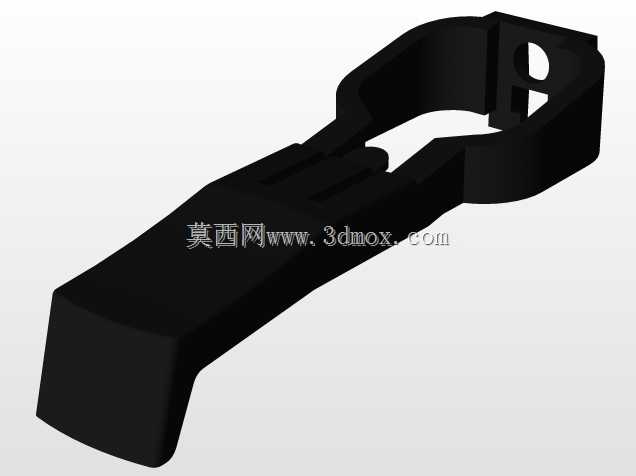

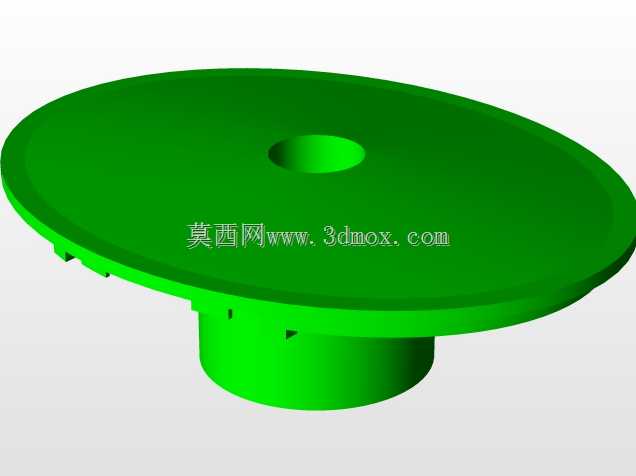

　　从整体结构拆分来看，壶体采用上下分段式设计，下半部分为储液腔，采用回转体曲面造型，底部做了加厚的平底支撑结构，放置在平面上时不会出现侧倾，储液腔的侧壁从底部向上逐步收窄过渡到上半部分的加压泵安装位，过渡曲面做了大圆角处理，既避免了注塑成型时的应力集中问题，也能在握持壶身时贴合手掌弧度，长时间持握不会产生硌手的不适感。上半部分的泵体集成座同时承担三个功能：一是内置手动活塞式加压泵的安装腔体，顶部的黑色按压柱塞就是加压操作位，柱塞的按压行程经过反复校核，单次按压的进气量与操作力度平衡在合理区间，既不会因为按压力度过大增加操作疲劳，也能保证较少的按压次数即可达到额定工作气压；二是侧面集成了握持手柄，手柄的曲面完全贴合人手握持时的四指弯曲弧度，表面做了内凹的防滑纹理，手柄与泵体座的连接位置做了加厚的筋位支撑，即使满壶液体握持时也不会出现连接处断裂的问题；三是前端集成了出液喷嘴的安装接口，喷嘴可以小角度调整喷施方向，适配不同角度的作业需求，喷嘴内部集成了涡流芯结构，加压后的液体通过涡流芯时会形成旋流，从喷嘴喷出后形成均匀的雾化扇面，不会出现水柱直喷或者雾化不均的情况。

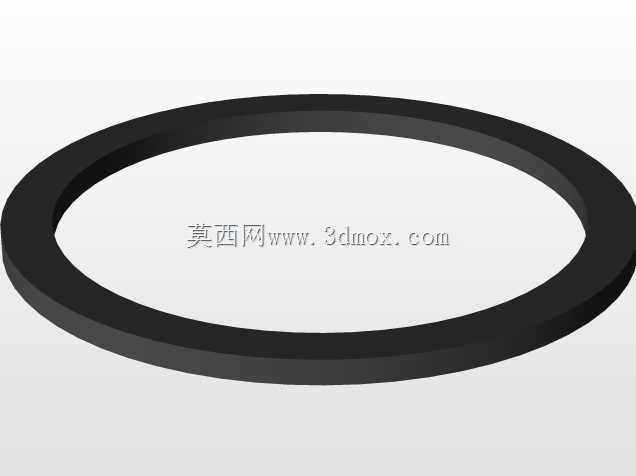

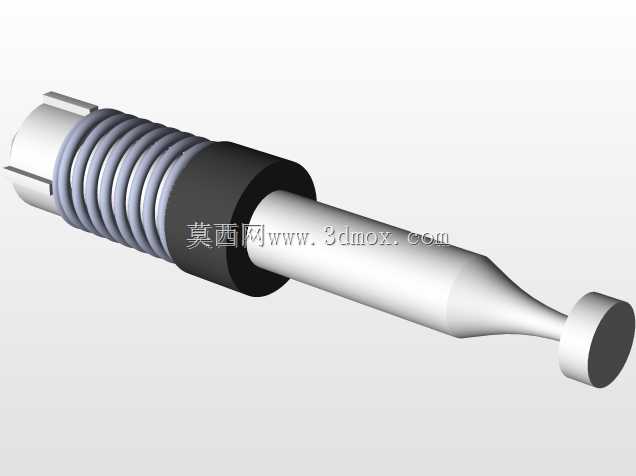

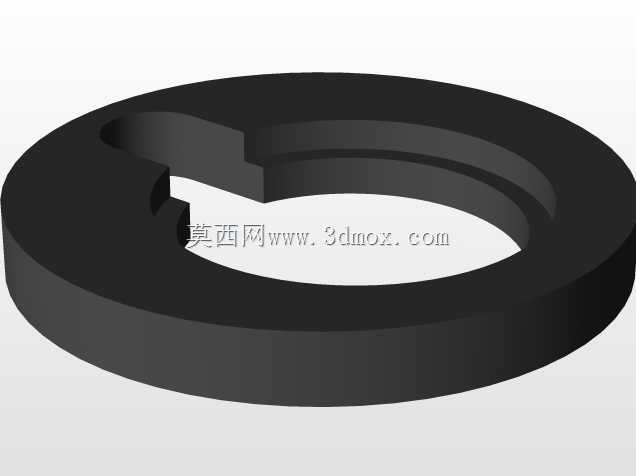

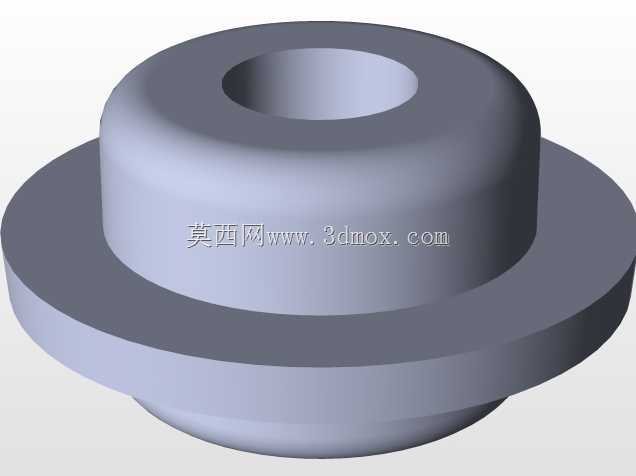

　　在密封结构设计上，泵体座与储液腔的连接采用螺纹旋合结构，配合端面的橡胶密封圈，当旋紧到位后密封圈被均匀压缩，能够承受0.2-0.4MPa的内部工作气压，不会出现漏液或者泄压的问题；加压柱塞与泵腔之间采用双层O型圈密封，往复按压过程中既能保证气体单向压入储液腔，也不会出现柱塞位置漏气的情况；出液管路从储液腔底部一直延伸到喷嘴位置，管路底部加装了重力式吸水头，无论壶体处于正置还是小角度倾斜状态，吸水头都能浸没在液面以下，保证喷施过程中不会出现断液、喷气的情况。壶体顶部还设计了隐藏式泄压阀结构，当储液腔内部气压超过安全阈值时，泄压阀会自动开启排气，避免内部压力过高导致壶体胀裂或者喷嘴爆喷的安全隐患，不需要作业人员手动操作泄压，使用过程中的安全性得到充分保障。

　　从安装边界与外形尺寸来看，这款喷雾壶的整体高度控制在220mm左右，最大直径为120mm，满壶盛装液体的容量为2L，空壶重量控制在300g以内，单手握持时的重心落在手柄握持位置的中心区域，持握时不会出现头重脚轻或者重心偏移的问题，长时间作业的手臂疲劳度远低于同容量的其他结构喷壶。所有外露的结构件都做了圆角钝化处理，没有尖锐的棱角，即使操作过程中磕碰也不会划伤手部。喷嘴的喷施角度调节范围为上下30度，不需要转动手腕就可以调整喷施方向，针对叶面喷施、角落消杀、缝隙除尘等不同作业场景都能适配。储液腔的侧壁预留了透明液位观察条的安装位，可以直观看到内部剩余液体容量，不需要打开壶盖就能判断是否需要加注液体，减少了不必要的操作步骤。

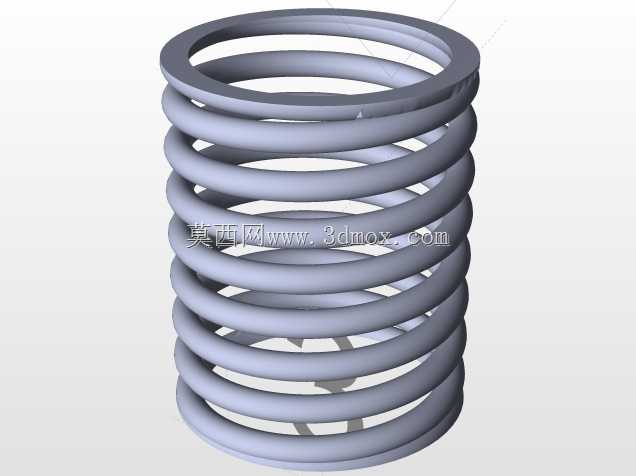

　　在实际使用场景中，这款结构的喷雾壶既可以满足家庭园艺的浇花、喷施叶面肥、消杀虫害的需求，也可以用于居家环境的酒精消杀、玻璃清洁液喷施，还能适配小型汽修作业的零部件除尘、办公场景的桌面清洁等多种用途，结构件全部采用耐常见溶剂的工程塑料材质，接触弱酸弱碱性液体时不会出现腐蚀开裂的问题，使用寿命远高于普通的简易喷壶。整个建模过程中所有配合尺寸都按照注塑件的公差标准进行预留，装配时不需要额外的粘接或者紧固件，除了密封胶圈、金属弹簧之外，其余结构件都可以通过注塑成型批量生产，装配工序简单，生产成本可控，量产时的良率能够得到充分保障。
