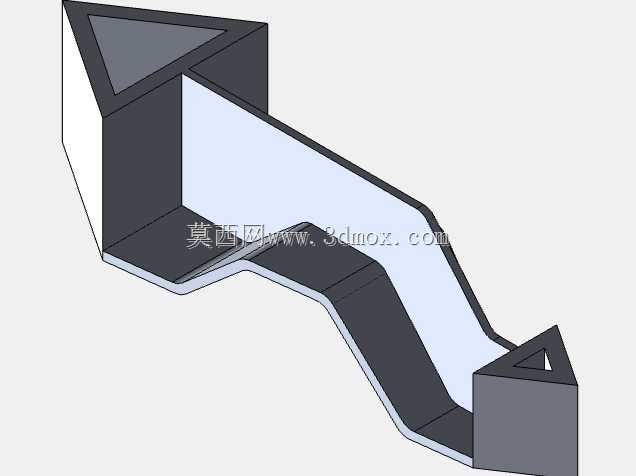

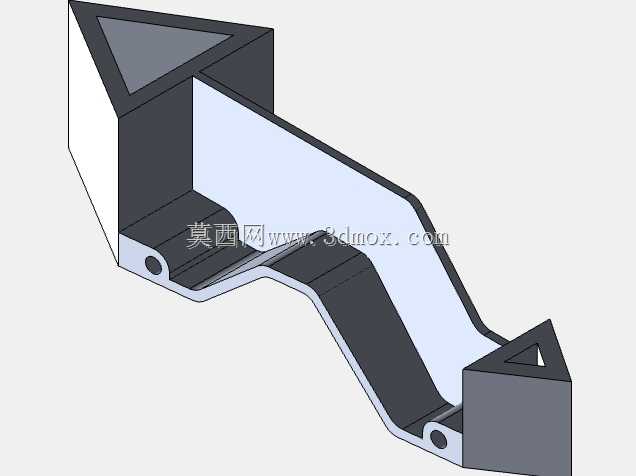

CSWP认证考试异型弯折结构练习件

　　这款异型弯折构件是面向三维建模能力考核设计的实操练习件，整体采用等壁厚弯折的壳体结构，两端设置三角截面的定位端头，中段为连续变向的弯折通道结构，在建模实操中能够完整覆盖草图绘制、几何约束添加、薄壁特征生成、多段弯折路径放样、实体抽壳、边角处理等核心建模操作，是验证建模人员对特征逻辑、尺寸关联、几何约束把控能力的典型练习载体。从实际工程场景来看，这类连续变向的等壁弯折结构，常见于物料导流槽体、设备内部走线护罩、轻型输送线的导向滑道、特种工装的定位靠模等场景，两端的三角端头并非随意设计，三角截面自带防转特性，在安装时无需额外添加防转销或定位键，仅靠端头的三角轮廓与安装座的对应型面配合，即可实现周向定位，避免构件在受侧向力时发生转动偏移，

　　相比圆形或矩形端头，三角端头的定位容错率更低，对中性更好，适合小载荷下的快速装配场景。在设计思路上，这款构件的建模逻辑完全贴合实际工程中的结构设计流程：首先确定两端三角端头的相对空间位置，两个端头并非处于同一平面，而是存在空间角度偏移，这就要求建模时先建立空间基准面，确定两端三角轮廓的草图平面与相对坐标，再通过3D草图绘制中段的弯折引导线，引导线的每一段弯折半径都做了等半径处理，避免出现锐角弯折导致的应力集中，同时也适配薄壁结构的加工工艺——如果是采用钣金折弯工艺制作这类构件，等半径的弯折能够匹配标准折弯刀具的R角，减少定制刀具的成本；如果是采用型材弯折或3D打印制作，等半径路径也能避免路径突变导致的成型缺陷。从安装边界来看，

　　两端三角端头的外接圆尺寸决定了安装座的开孔最小尺寸，中段弯折部分的外轮廓宽度需要小于安装空间的最小净距，避免装配时与周边设备部件发生干涉，构件的壁厚取值兼顾了结构刚度与重量控制，在作为导流槽使用时，壁厚能够承受常规物料的冲击载荷，不会出现侧壁变形；作为走线护罩使用时，内壁的光滑过渡能够避免线缆外皮被划伤，弯折处的圆角处理也能减少线缆穿设时的阻力。在建模练习过程中，这类构件最容易出现的问题是中段弯折部分的壁厚不均匀，很多初学者在放样时容易出现引导线约束不足，导致某一段的壁厚偏薄或偏厚，这就需要在建模时对每一段截面添加与引导线的垂直约束，同时在特征生成后进行壁厚检测，确保整个构件的壁厚偏差控制在合理范围内，

　　这也是实际工程中对薄壁构件的基本要求——壁厚不均会导致注塑件出现缩痕、钣金件出现折弯开裂、焊接件出现应力集中变形。另外两端三角端头的端面并非平面，而是做了轻微的倒角处理，这处细节在实际装配中能够起到导入导向的作用，方便安装时快速对准安装座的型面，避免硬敲硬砸导致的端头变形。从功能特性来说，这款构件没有设置额外的安装孔，而是依靠端头的型面配合实现定位，这意味着在实际使用中可以根据安装场景灵活选择固定方式，比如采用抱箍固定、端面粘接、型面过盈配合等，适配不同的设备安装需求，中段的连续弯折路径能够改变物料或线缆的走向，在狭小的设备内部空间中实现绕开其他部件的走线或导流需求，相比直槽或单段弯折的构件，这种多段连续弯折的结构能够在有限的空间内实现更大的走向偏移，节省设备内部的安装空间。
