CSWA考试用减压阀类机械练习零件结构

　　在流体输送管路系统的压力调控环节，减压阀是不可或缺的压力控制元件，其核心作用是将上游高压流体调整至下游设备适配的工作压力，同时在入口压力波动时维持出口压力稳定，广泛应用于工业气动回路、液压动力系统、民用供水供气、工艺流体输送等场景。本次呈现的练习零件，是针对机械设计能力考核设计的典型阀类构件，完全贴合职业技能认证中对实体建模能力的考察方向，建模过程需要兼顾结构合理性、尺寸精度与质量属性的正确性，能够有效检验建模者对草图绘制、特征拉伸、切除、圆角处理等基础操作的掌握程度。

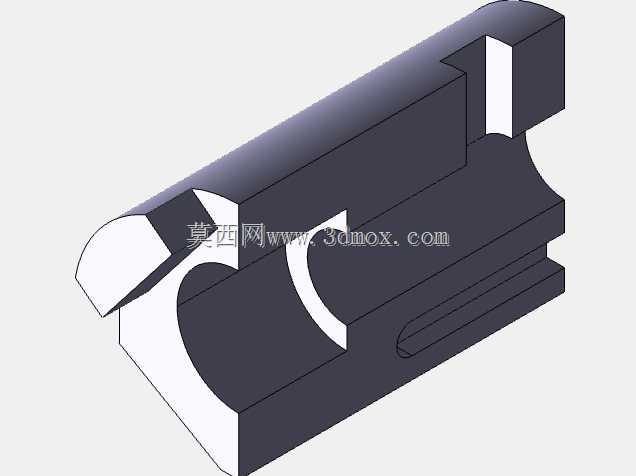

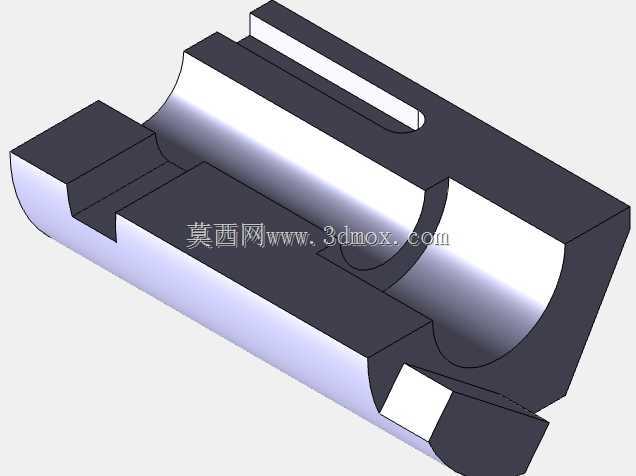

　　从结构设计逻辑来看，该零件作为减压阀的核心承载构件，主体采用块状基体作为结构基础，一侧设计有弧形半开放容腔，用于容纳阀芯、密封件等调压核心组件，容腔边缘的切角结构既可以避免装配过程中锐边划伤密封件，也能为流体流动提供平缓的过渡区域，减少局部压损。基体上部的凸起定位结构，用于和阀盖、调压弹簧组件形成精准配合，保证阀芯运动的同轴度，避免出现卡滞、压力偏移等问题。基体下部开设的长条形导向槽，是整个构件安装定位的关键结构，安装时可与阀座上的导向凸台配合，限制构件的横向窜动，同时预留一定的热胀冷缩余量，避免温度变化导致的装配应力集中。

　　在安装边界与尺寸适配层面，该零件的整体轮廓尺寸适配常规通径的减压阀安装空间，各配合面的尺寸公差按照阀类零件的通用设计要求设置，弧形容腔的内径与标准阀芯外径匹配，导向槽的宽度、深度公差控制在合理范围内，保证装配后既能实现可靠定位，又不会出现过盈量过大导致的装配困难。零件的壁厚设计经过受力校核，在承受额定工作压力时，最大应力集中区域位于容腔与基体的过渡位置，通过合理的圆角过渡设计分散应力，避免长期承压出现结构变形或开裂。

　　从建模思路的角度，该零件的建模过程遵循从基体到局部特征的递进逻辑，首先绘制主体截面草图完成基体拉伸，再依次切除出弧形容腔、上部定位缺口、下部导向槽，最后对所有锐边进行圆角处理，建模过程中需要严格保证各特征之间的几何约束关系，比如弧形容腔的圆心与导向槽的对称中心需要保持同轴，上部定位结构的端面与基体底面需要保证平行度，这样才能确保最终模型的质量属性与实际零件一致，满足技能考核中对模型精度的要求。这类练习构件的建模训练，能够帮助从业者快速掌握阀类零件的结构设计逻辑，理解各结构特征的实际功能，避免出现仅追求外形相似而忽略结构合理性的问题，为后续从事实际阀类产品设计、管路系统选型打下扎实的建模基础。在实际工程应用中，这类结构的减压阀构件通常采用铸铁或铝合金材质加工，表面做防锈处理，配合对应的密封组件、调压弹簧、调节螺杆，即可组成完整的减压阀单元，接入管路后可实现稳定的压力输出，保护下游低压设备不受高压冲击，延长整套流体系统的使用寿命。
