壁挂式电气控制箱体结构设计方案

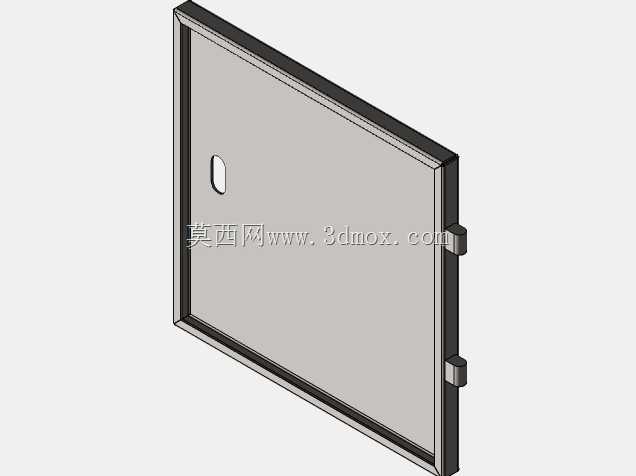

　　这款壁挂式电气箱体主要面向工业现场低压电气元件的集成安装场景，常见于车间设备旁侧壁挂安装、小型生产线就近电控布置、户外配套设备的电气容纳场景，能够为内部安置的断路器、继电器、接线端子排、小型PLC模块等电气元件提供可靠的物理防护与规整的安装空间。从实际使用需求出发，箱体采用单开门侧开结构，门体与箱体主体通过侧边暗藏式铰链连接，开合角度可满足常规接线、元件调试的操作空间需求，门体上设置的锁具结构可实现闭合后的锁紧，避免非专业人员随意触碰内部带电部件，满足工业现场的安全防护要求。

　　设计过程中优先考虑了电气元件的散热需求，在箱体的侧部冲压成型多组横向通风格栅，格栅采用向下倾斜的百叶结构，既可以保证箱体内外的空气流通，带走电气元件工作产生的积热，又能避免外部飞溅的水滴、灰尘直接落入箱体内部，适配多数常规工业环境的防护要求；箱体下部额外设置了轴流风机安装位，可根据内部元件的总发热功率选配对应规格的散热风机，当箱内温度偏高时可通过强制对流提升散热效率，避免高温环境下电气元件出现性能衰减、寿命缩短的问题。

　　箱体的主体结构采用薄板折弯拼接成型，所有折边处均做圆角过渡处理，避免加工与安装过程中尖锐边角划伤操作人员，内部预留了统一的安装导轨固定位，可直接适配标准宽度的电气安装导轨，无需额外打孔即可完成多数标准电气元件的快速固定，降低现场装配的工作量。箱体背部设置了壁挂安装的固定孔位，孔位间距按照常规壁挂安装的承重要求设计，可通过膨胀螺栓直接固定在混凝土墙面、设备钢结构立面上，安装时需注意箱体底部距离地面预留足够的接线操作空间，同时避开强振动源、强腐蚀源的安装位置，保证长期使用的结构稳定性。

　　从安装边界来看，箱体的深度尺寸控制在合理范围内，壁挂安装后不会过度突出墙面，避免车间通行过程中发生磕碰；门体开启方向可根据现场安装位置的空间情况调整铰链安装侧，适配左侧或右侧的操作空间需求。箱体内部的安装空间做了分区规划，上部区域可布置进线端子、电源开关类元件，中部区域预留控制模块、继电器类元件的安装位置，下部区域对应散热风机位置可布置发热量大的元件，让气流路径能够直接带走发热元件的热量，优化内部的散热气流组织。门体内侧可预留标识牌粘贴位置，方便后期标注回路信息、操作注意事项，便于日常运维人员快速识别回路功能。

　　在结构强度设计上，箱体的门板边缘做了折弯加强筋处理，避免长期开合出现门板变形，保证门体闭合后与箱体边框的贴合度，减少灰尘、潮气的侵入；箱体的进线孔位预设在箱体底部，可根据进线电缆的数量、规格开设对应尺寸的过孔，搭配电缆防水接头实现进线处的密封防护，避免外部杂物从进线位置进入箱体。整体结构没有多余的复杂造型，所有结构设计均围绕电气安装、防护、散热的实际需求展开，加工工艺适配常规的钣金加工流程，无需特殊定制的加工设备即可完成生产制造，能够有效控制加工成本，同时满足多数工业场景下的小型电气集成安装需求。
