落地式立式电气柜柜体结构设计

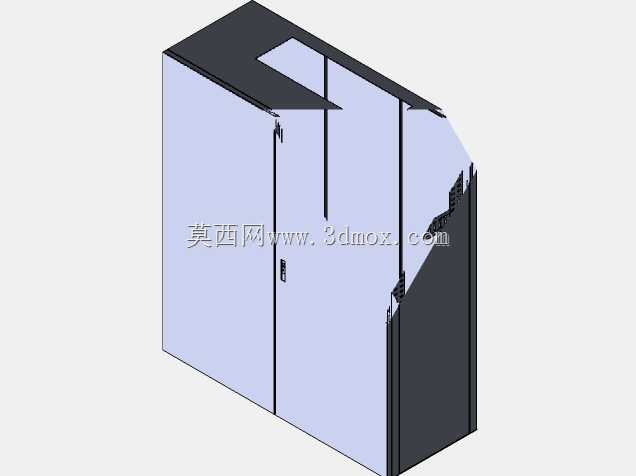

　　这款柜体的三维结构设计，首先锚定工业厂房低压配电、车间设备集中电控、楼宇动力配电等常见应用场景，这类场景对柜体的安装边界、内部安装空间预留、柜体防护结构都有明确的工程要求。从外形尺寸来看，柜体整体宽度1730mm、高度1500mm、深度600mm，属于宽幅落地式柜体范畴，安装时需要在地面预留对应长宽的安装基础，柜体底部预留的固定孔位适配常规膨胀螺栓安装规格，深度方向600mm的尺寸既可以容纳常规框架断路器、接触器、热继电器等低压电器元件的排布，也预留了足够的走线、接线操作空间，不会出现元件排布后柜门无法正常闭合、接线操作空间不足的问题。

　　从设计思路上，这款柜体采用整体拼装式框架结构，侧面板、顶板、柜门均采用独立板材加工后与框架拼接，这种结构的优势在于加工时板材下料精度可控，运输过程中可以分体打包降低运输体积，现场安装时也能根据布线需求临时拆卸侧面板，方便操作人员从侧面进行接线作业。柜门采用单扇大尺寸门体设计，门体侧边预留了锁具安装位，闭合后可以实现与柜体框架的紧密贴合，满足常规室内场景的防护要求，门体上预留的加强筋结构可以避免大尺寸门体长期使用出现变形下垂的问题，保证柜门开合顺畅、锁止可靠。

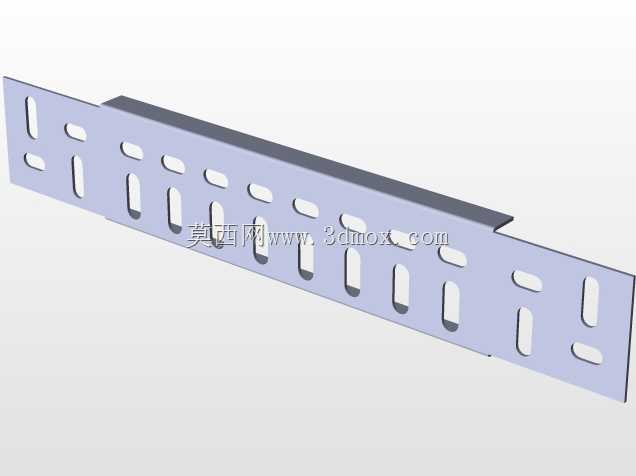

　　在功能特性上，柜体内部预留了多层安装梁的固定点位，安装梁可以根据内部元件的实际尺寸灵活调整上下安装位置，适配不同规格电器元件的安装需求，不需要额外在柜体侧板上重新打孔，降低现场改制的工作量。柜体顶部采用全封闭顶板设计，同时预留了进出线的敲落孔位，现场布线时可以根据线缆的实际走向敲开对应位置的敲落孔，安装线缆护圈后即可完成顶部进出线作业，既保证了柜体顶部的防护性能，也兼顾了布线的灵活性。柜体侧边的框架预留了接地螺柱安装位，安装时可以将柜门、侧面板、内部安装梁都通过接地导线与接地螺柱可靠连接，满足电气安全规范的接地要求，避免柜体带电引发安全隐患。

　　从实际使用的角度，这款柜体的尺寸设计适配大多数工业车间的靠墙安装或者并排拼接安装需求，1730mm的宽度可以容纳多回路的配电元件排布，适合作为车间区域的总动力配电柜或者生产线的集中电控柜使用，1500mm的高度刚好适配操作人员站立操作的视线高度，不需要踮脚或者弯腰就可以操作柜门上的按钮、观察柜内仪表的显示数值，符合人机工程学的操作要求。600mm的深度在保证内部元件安装空间的同时，不会占用过多的车间通道空间，靠墙安装时柜体与墙面预留少量散热间隙即可满足柜内元件的自然散热需求，不需要额外加装强制散热风机就可以适配常规功率等级的配电回路使用。

　　结构设计上，柜体的板材拼接处均采用折弯咬合加紧固件固定的方式，相比单纯的焊接结构，这种拼装结构的板材变形量更小，加工完成后柜体的整体形位公差更容易控制，柜门与门框的配合间隙可以控制在均匀一致的范围内，不会出现局部缝隙过大、防护失效的问题。柜体底部预留的线缆进出空间，可以适配地面暗敷线缆的接入需求，线缆从地面穿入柜体后可以直接沿柜体侧边的走线槽排布到对应元件的接线位，走线路径清晰规整，方便后期的线路检修与回路调整。
