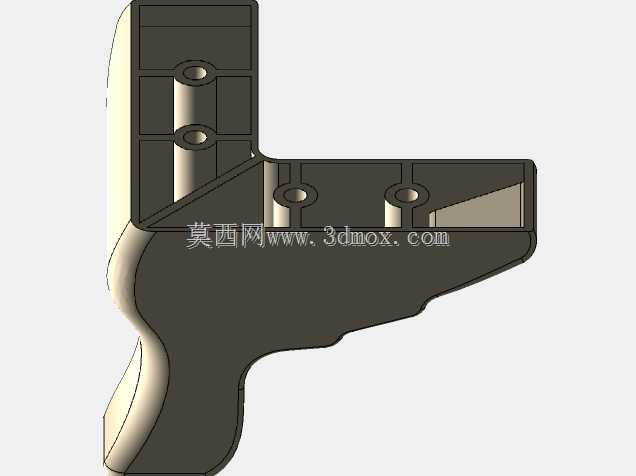

L型豪华家具支撑脚结构设计

　　这款L型支撑脚主要应用于板式家具、定制柜体、商用展架的底部支撑场景，日常使用中承担柜体整体承重、调平以及地面防护的作用，区别于常规直筒型支撑脚，其L型的结构形态可以直接贴合柜体侧板与底板的直角交接位置，安装后不会突出柜体边缘，适配无踢脚线的极简安装场景，也能避免日常走动时磕碰支撑脚的问题。从结构设计逻辑来看，整体采用一体化注塑或压铸成型的工艺思路，主体壁厚根据受力分布做了差异化设计，垂直段与水平段的交接位置做了大圆弧过渡，避免直角位置的应力集中，长期承重下不会出现交接处开裂的问题。垂直安装面设置了两个沉头安装孔，水平安装面设置了两个同规格沉头孔，安装时可以分别与柜体侧板、底板通过螺丝锁紧，相比单平面固定的支撑脚，

　　双向固定的结构能大幅提升抗侧向倾覆的能力，即使柜体受到横向推力，支撑脚也不会出现松动脱落的情况。支撑脚与地面接触的位置做了弧形收边设计，接触端面预留了防滑垫安装槽，可以粘贴橡胶防滑垫，既可以避免金属或硬质塑料脚刮花地板、瓷砖地面，也能增大与地面的摩擦力，防止柜体受外力出现滑移。从安装边界来看，垂直段的高度适配常规100-150mm的柜体离地间隙需求，水平段的延伸长度控制在80mm以内，不会占用柜体内部的储物空间，安装孔位的间距按照通用板式家具的32mm系统孔位标准设计，不需要现场重新打孔，可以直接适配市面上多数成品柜体的预装孔位，降低现场安装的调整成本。结构设计时还考虑了承重冗余，整体静态承重可以达到单脚80kg以上，

　　四个支撑脚组合使用时可以满足多数家用柜体、商用展架的承重需求，垂直段背部做了网格状加强筋设计，在不增加整体壁厚、控制零件重量的前提下，提升了垂直方向的抗形变能力，长期满负载使用下不会出现支撑脚弯曲、下沉的问题。水平段的内侧做了斜面让位设计，安装时可以避开柜体底板的封边条凸起位置，保证支撑脚安装面与板材表面完全贴合，不会出现安装间隙导致的柜体晃动问题。零件的所有外露棱边都做了R2以上的圆角处理，安装和日常使用过程中不会划伤操作人员或用户，表面可以做喷塑、烤漆或者抛光处理，适配不同风格的家具外观需求，不管是现代简约风的家用柜体，还是工业风的商用展架，都能匹配对应的表面处理效果。在实际选型应用中，这类支撑脚还可以用于小型设备机架、

　　实验室操作台的底部支撑，相比可调脚轮，固定支撑脚的稳定性更好，没有滚动结构的间隙问题，适合对放置稳定性要求高、不需要频繁移动的设备或柜体。设计过程中对安装孔的沉头深度做了精准控制，螺丝锁紧后沉头不会突出安装面，保证支撑脚与板材贴合紧密，同时沉头孔的导向锥度设计可以降低安装时螺丝对位的难度，即使孔位存在微小的位置偏差，也能顺利将螺丝拧入板材预装孔内。整体结构没有复杂的倒扣或者薄壁结构，不管是采用注塑工艺还是铝合金压铸工艺，都能顺利脱模，量产时的良品率较高，零件的成型周期短，适合批量生产应用。
