3/4英寸GHT转软管倒钩接头结构设计

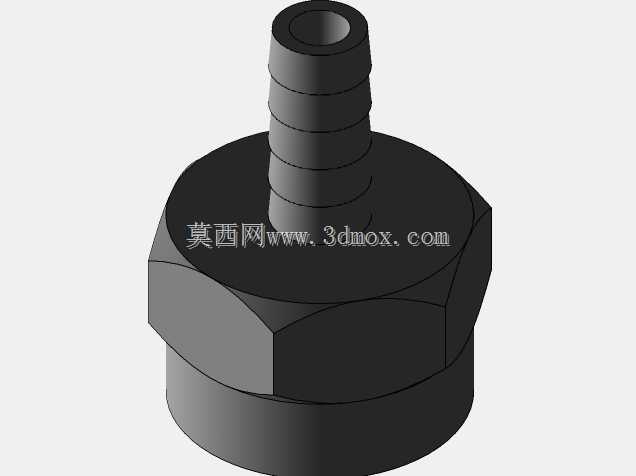

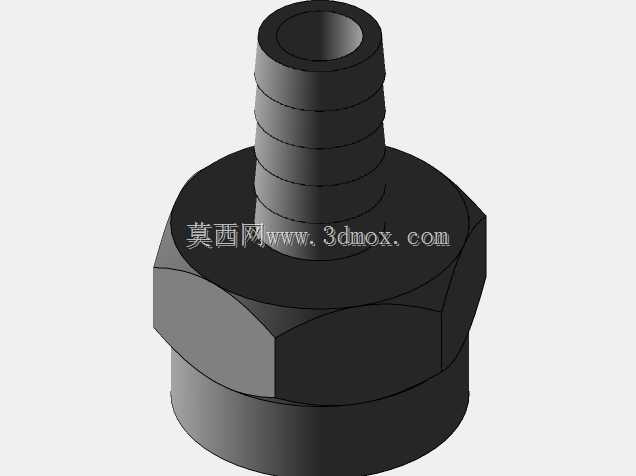

　　在园林灌溉、户外供水、小型流体输送管路的搭建场景里，不同接口标准的管路转接一直是现场安装的高频需求，这款3/4英寸GHT螺纹转软管倒钩的适配接头，就是针对花园软管标准螺纹与普通柔性软管的对接场景开发的转接零件。日常作业里，常见的花园供水端多采用GHT标准外螺纹或内螺纹接口，而终端输水的柔性软管多为光壁塑胶或橡胶管，没有预制螺纹结构，二者无法直接对接，以往施工人员常采用生料带缠绕加铁丝捆扎的临时方式固定，不仅密封可靠性差，通水承压后容易出现渗漏、脱管问题，长期使用还会因为铁丝锈蚀污染管路水质，这个转接件的出现刚好解决了这一现场痛点。从结构设计来看，接头整体采用六角加双端异径的结构布局，中间的六角台是专门预留的安装施力位，

　　对边尺寸匹配常规活动扳手、开口扳手的夹持范围，安装时不需要定制工装，用普通五金工具就能完成拧紧作业，六角台的厚度经过受力校核，拧紧过程中不会因为扳手夹持力过大出现棱边崩裂、变形的问题。接头的一端是标准3/4英寸GHT螺纹段，螺纹牙型、螺距完全匹配花园软管的通用螺纹标准，螺纹根部设计有退刀槽，既方便加工时的退刀操作，也能保证对接时螺纹可以完全旋合到位，避免出现螺纹虚接导致的密封失效，螺纹段的端面做了微小的倒角处理，对接时可以顺畅导入对应内螺纹接口，不会刮伤对接件的螺纹牙型。另一端的倒钩段是和柔性软管对接的核心结构，倒钩采用多段环形凸起的设计，每一段凸起的外径都略大于适配软管的内径，软管套入时会被倒钩撑开，

　　套入到位后软管自身的弹性回缩力会紧紧包裹住倒钩的环形槽位置，配合管箍紧固后可以承受0.6MPa以上的通水压力，不会出现脱管问题；倒钩的最顶端做了圆弧导向结构，套入软管时不需要过度扩张管口就能顺畅插入，降低现场安装的操作难度，倒钩段的每一级凸起边缘都做了小圆角处理，避免尖锐棱边割伤软管内壁，延长软管的使用寿命。从安装边界来看，接头整体的轴向长度控制在常规管路安装的操作空间范围内，六角台的最大外径不会和周边的管路固定件、墙面支架产生干涉，不管是明装的户外供水点，还是隐藏在设备机柜内的供水管路，都能顺利完成安装。设计过程中充分考虑了不同材质软管的适配性，倒钩段的环形槽深度经过多轮测试，既可以适配壁厚较薄的PVC透明软管，

　　也能适配壁厚稍大的橡胶编织软管，不会因为槽深过浅导致夹持力不足，也不会因为槽深过大导致软管套入后出现过度弯折、通径缩小的问题。接头内部的流道采用等通径设计，转接位置没有出现通径突变的台阶结构，通水过程中不会产生额外的流阻，也不会因为流道突变导致杂质淤积在接头内部，长期使用也不会出现通水流量下降的问题。在实际应用中，这款接头除了园林灌溉场景，还可以用在小型洗车设备的供水管路转接、家用自来水增压泵的进出水口对接、小型养殖场地的供水管路搭建等场景，只要涉及3/4英寸GHT螺纹接口和普通柔性软管的对接需求，都可以采用这款接头完成可靠连接，不需要额外加工定制转接件，大幅降低现场管路改造的物料成本和施工时间。建模过程中对所有的棱角位置都做了符合机加工工艺的圆角处理，没有出现尖锐的直角结构，不管是采用黄铜棒料车削加工，还是采用PP、尼龙材质注塑成型，都能顺利完成量产加工，不需要额外的后处理工序，零件的加工良率可以得到有效保证。
