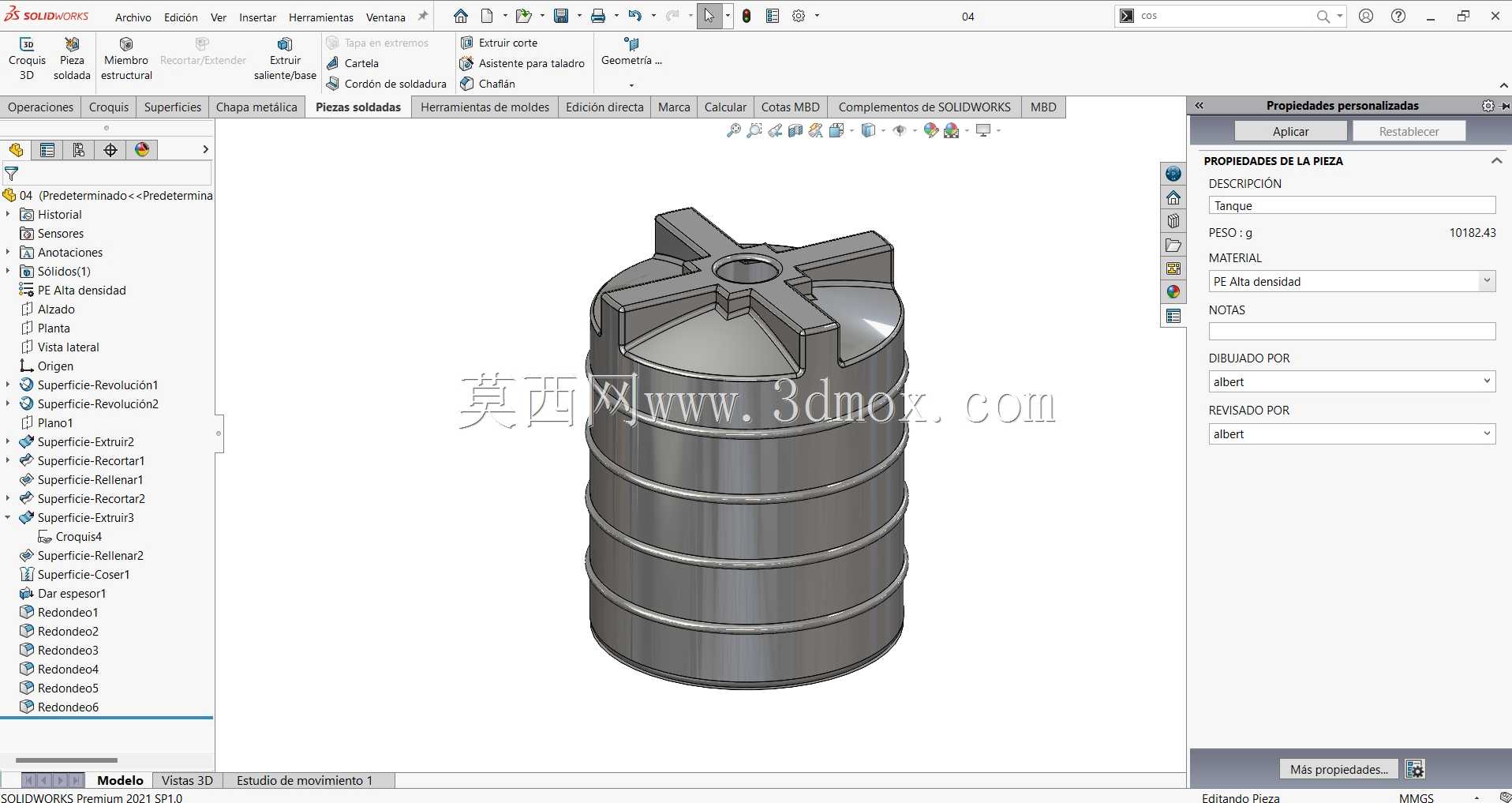

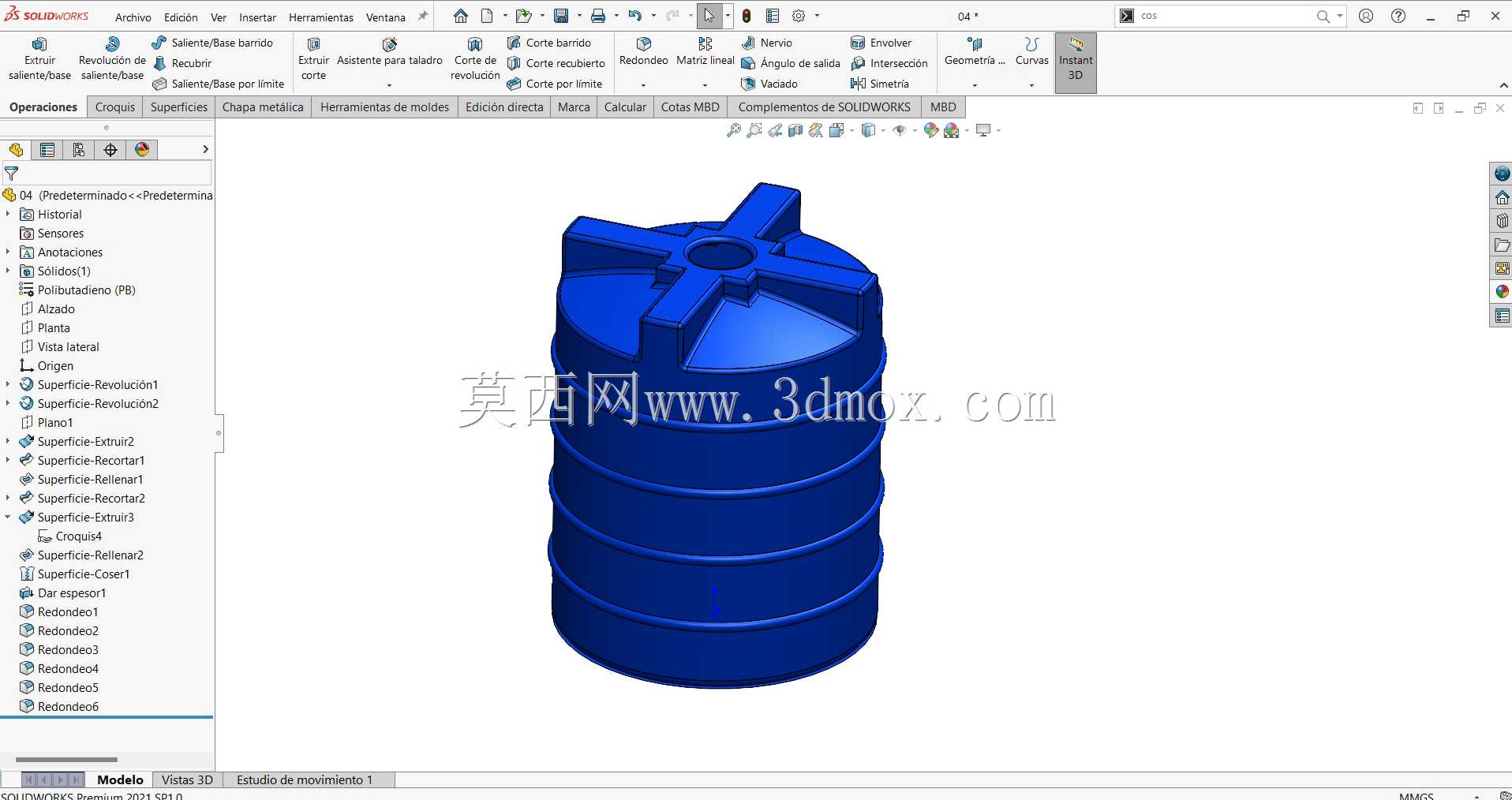

立式带加强筋顶部结构储水罐体

　　这类立式储水罐体在民用供水、小型工业生产储液、户外作业临时供水、农业滴灌储水场景中都有广泛应用，日常我们在厂区临时供水点、农村自建房屋顶供水系统、工地临时降尘储水点、小型加工厂切削液稀释储液环节都能见到同结构产品的身影。从结构设计来看，罐体采用圆柱形主体设计，是储液容器的最优受力形态，圆柱形侧壁在承受内部液体静压力时，应力分布均匀，不会出现方形罐体边角处的应力集中问题，同等壁厚下圆柱形罐体的承压能力比方形罐体高出40%以上，能有效降低长期使用过程中侧壁鼓胀开裂的风险。罐体外部设置多道环形加强筋，沿着罐体高度方向均匀分布，每道加强筋都向外凸起形成环形加强结构，一方面可以提升罐体侧壁的环向刚度，避免罐体装满液体后侧壁出现外鼓变形，

　　另一方面在罐体堆叠运输或者户外放置遭遇外力碰撞时，环形加强筋可以作为缓冲结构吸收部分冲击能量，保护罐体主体不受损伤。顶部的十字形凸起结构是整个罐体设计的核心细节之一，这个结构并非装饰作用，首先十字筋可以大幅提升顶部的承压能力，当多个罐体堆叠存放时，顶部十字筋可以均匀传递上方罐体的重量，避免顶部盖板受压凹陷；其次十字筋的中心位置预留了圆形安装孔位，可以根据使用需求安装进水管道、液位传感器、透气阀或者人孔组件，不用额外在顶部开孔破坏结构完整性，十字筋的凸起高度刚好可以让安装在中心孔的管道接口低于筋条顶面，堆叠运输时不会压坏管道接口。罐体底部采用平底设计，不需要额外配套安装支架就可以直接放置在平整的水泥地面、硬化平台上，安装边界要求低，

　　只要放置面的平面度误差不超过5mm/m，就可以保证罐体放置稳定，不会出现倾斜漏液的问题。从尺寸适配角度来看，这类罐体的直径与高度比例控制在1:1.8左右，这个比例下罐体的重心高度适中，装满液体后整体稳定性好，即使遭遇六级左右的侧向风力也不会出现倾倒问题，同时这个比例也适配常规的货运车辆内部尺寸，运输时可以最大化利用车厢空间，降低运输成本。在实际使用过程中，这类罐体可以储存常温状态下的清水、低浓度酸碱溶液、农业水肥、工业生产用的非易燃易爆液态物料，罐体本身的一体成型结构没有焊接接缝，不会出现焊缝腐蚀漏液的问题，长期使用的维护成本极低。设计过程中需要重点关注顶部与侧壁过渡位置的圆角处理，过渡圆角半径不能小于罐体壁厚的3倍，

　　避免注塑或者滚塑成型过程中出现应力集中，同时使用过程中这个位置也是受力薄弱点，足够大的过渡圆角可以分散液体晃动带来的冲击力，延长罐体的使用寿命。另外顶部十字筋的厚度要比侧壁壁厚厚20%左右，保证堆叠承重时筋条不会出现断裂，中心安装孔的位置要做翻边加强处理，安装管道时翻边结构可以和管道密封圈更好贴合，提升密封性能，避免出现渗漏问题。在户外使用场景下，罐体的环形加强筋还可以作为外部保温层的固定卡位，安装保温棉时可以用扎带沿着环形筋捆绑固定，不用额外在罐体上打孔或者粘贴固定件，安装和后期更换保温层都非常方便。对于需要移动使用的场景，罐体顶部的十字筋还可以作为吊装受力点，使用吊带穿过十字筋的四个间隙位置就可以平稳起吊整个罐体，不用额外焊接吊耳，降低生产制造成本的同时，也避免了吊耳焊接位置腐蚀断裂的风险。
