1磅级塑料蚂蚁格斗机器人结构设计

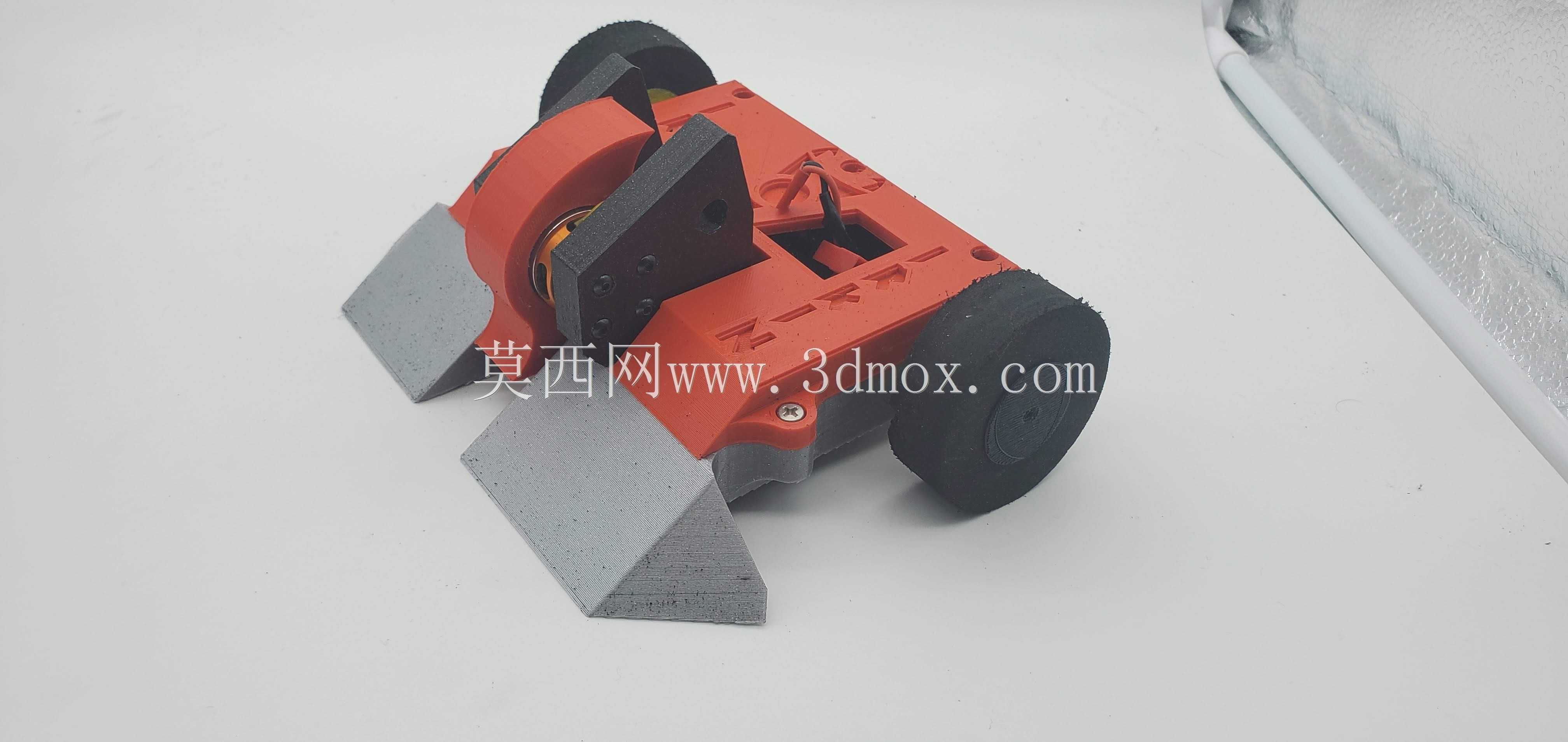

　　这款小型格斗机器人的结构设计完全围绕1磅级赛事的重量限制展开，所有非受力结构件均采用工程塑料打印成型，在保证结构强度的前提下最大限度压缩自重，为动力模块、配重块预留出足够的重量配额。整机采用轮式行走布局，两侧驱动轮直接贴合底盘侧部安装，轮距经过反复调校，既保证了高速行进时的侧向稳定性，又能在近身对抗时利用轮侧结构承接对手的侧向冲击，避免轮轴直接受载变形。前端的楔形铲板是核心对抗结构，采用分体式双斜面设计，两块铲板分别通过快拆结构固定在底盘前端的安装槽内，铲板的切入角度经过多轮实测试验，既能在正面迎击时顺利铲入对手底盘下方完成抬升动作，又能在侧向剐蹭时顺着斜面卸去冲击力，避免整机被对手的横向冲击带偏重心。

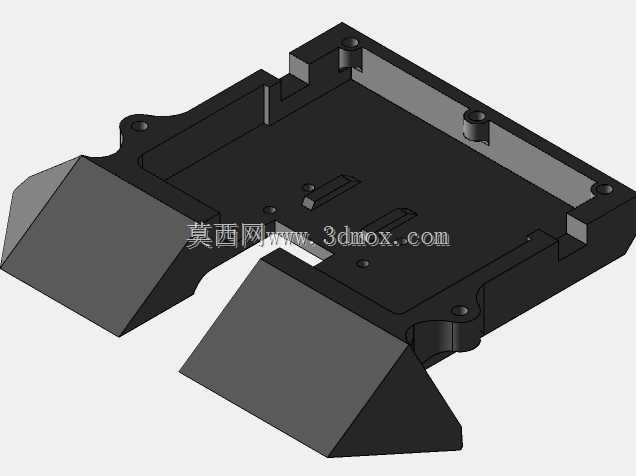

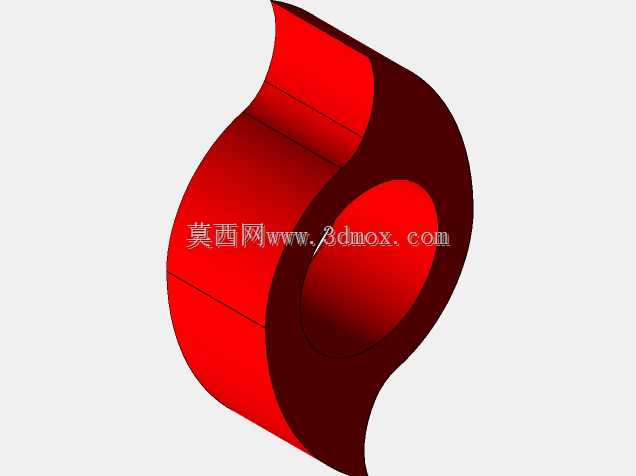

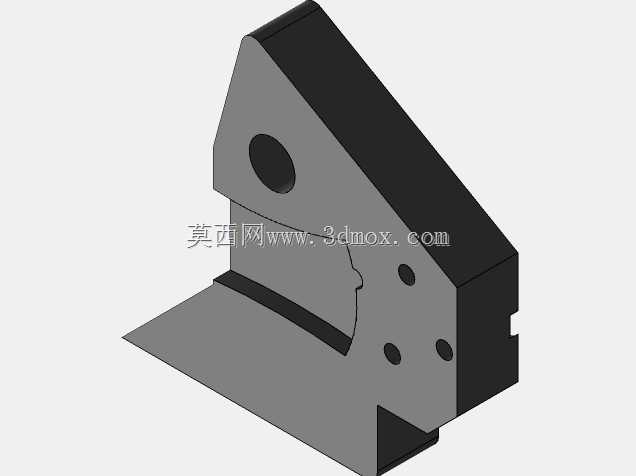

　　底盘主体采用一体化框式结构，内部预留了电池、电调、接收机的安装位，所有电子元件的安装槽都设计有走线卡槽与固定孔位，装配时无需额外打胶固定，依靠结构卡扣与螺丝锁紧即可完成电子系统的固定，既降低了装配难度，也方便赛后快速检修更换损坏的元件。驱动轮采用橡胶材质外圈，与塑料轮毂过盈配合安装，轮毂直接套接在减速电机输出轴上，省去了额外的联轴器结构，进一步压缩了传动结构的重量与占用空间，电机通过侧装支架固定在底盘内侧，安装孔位预留了0.5mm的调节余量，装配时可以微调电机位置保证轮轴与底盘侧面垂直，避免轮子偏磨导致行进走偏。

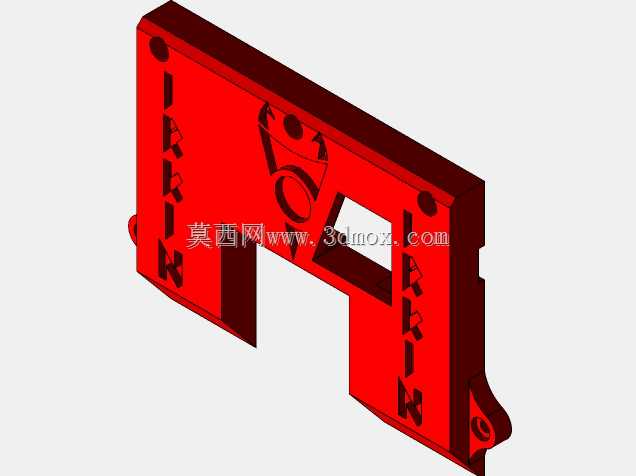

　　从安装边界来看，整机宽度控制在100mm以内，长度不超过120mm，整体高度低于60mm，完全符合1磅级格斗机器人的赛事尺寸要求，所有外露结构均做了圆角处理，没有尖锐突出的安装柱或边角，既避免对抗过程中结构件应力集中断裂，也符合赛事的安全规范。铲板与底盘的连接位置设计有可更换的耐磨衬片，对抗中铲板前端反复剐蹭场地或对手时，仅需更换衬片即可，无需更换整个铲板结构，大幅降低了赛后维护的成本。顶部的机盖采用卡扣式固定，无需螺丝即可快速打开，方便赛前快速检查电池电量、接线牢固度，也能在赛中出现卡线、元件松动时快速处置。

　　在实际赛事应用场景中，这类小型格斗机器人主要面向青少年入门级格斗赛事、高校工程实践实训场景，结构设计充分考虑了新手装配的容错率，所有零件的打印方向都做了优化，无需添加过多支撑即可完成FDM打印，普通桌面级3D打印机就能完成全部塑料零件的制作，零件之间的配合公差控制在0.2mm，打印完成后仅需简单去除支撑毛刺就能顺利装配，无需二次打磨修配。动力匹配上适配常用的微型直流减速电机，电池仓可以容纳常规的2S锂电池，重心位置经过调校落在整机几何中心偏前10mm的位置，行进时前端铲板能自然贴地，不会出现行进中铲板翘起无法铲入对手底盘的问题，同时偏前的重心也能在抬升对手时保证自身整机的稳定性，避免出现翘头后仰的情况。

　　结构设计中还充分考虑了对抗中的损伤容错，所有受力较大的连接位置都做了加厚处理，轮轴安装位、铲板固定位的壁厚是其他非受力位置的2倍，即使对抗中受到较大冲击，也只会先损坏铲板、轮皮这类易更换的耗材，不会损伤底盘主体结构。两侧的轮缘略突出于底盘侧面，对手的侧向攻击首先会接触到橡胶轮圈，依靠橡胶的弹性缓冲一部分冲击力，减少冲击力直接传递到电机与底盘结构上。整机没有设计多余的装饰性结构，所有外露结构都具备实际功能，顶部的开槽既作为机盖的抠手位方便开盖检修，也能作为电池接线的出线口，同时还能在整机被掀翻时作为气流通道，减少高速行进时的风阻影响。
