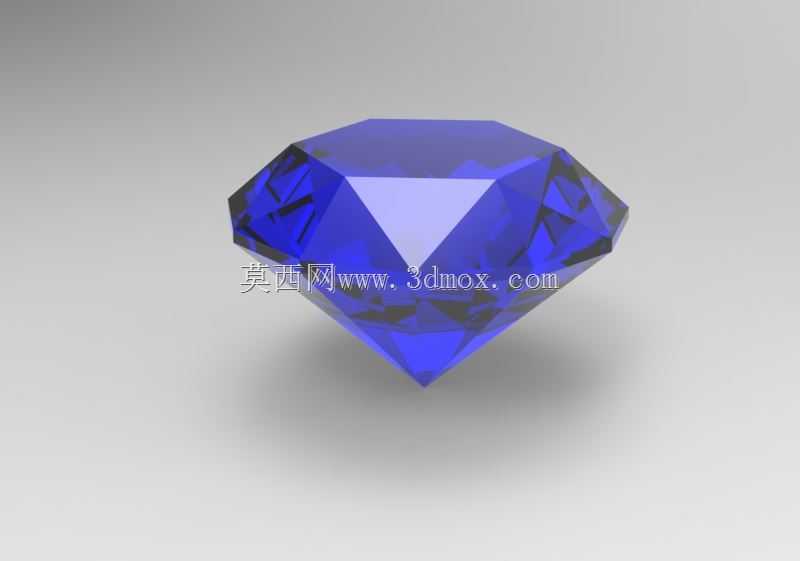

多面切割璀璨宝石结构造型设计

项目分类:通用机械零部件 发布时间:2024-05-24 ID:754972
  • 多面切割璀璨宝石结构造型设计
  • 多面切割璀璨宝石结构造型设计

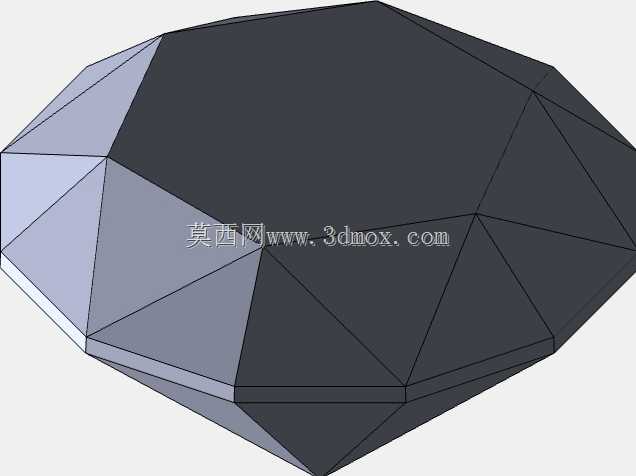

  都会导致光路折射出现数毫米的偏移,直接影响检测设备的最终精度。棱面的切割逻辑没有采用常规的阵列式排布,而是参考了天然金刚石的解理面走向,从上到下分为冠部、腰部、亭部三个区域,冠部的大平面主要承担光线入射的作用,角度设置在32到37度之间,这个角度区间能保证垂直入射的光线在晶体内部发生全反射,不会从亭部直接漏出,这也是这类棱面结构看起来通透闪耀的核心原理,并非单纯靠材质渲染实现。腰部的位置做了极窄的过渡边处理,没有做尖锐的棱边,一方面是避免实际装配时锋利棱边划伤安装基座的接触面,另一方面如果是后续做镀膜或者抛光处理,窄边结构能减少加工时的崩边概率,要知道硬质透明材料比如蓝宝石、人工水晶的加工过程中,尖锐棱边的位置是应力集中点,在做这个多面棱体造型的建模工作前,最先要明确的是这类结构的实际应用边界,它并非仅作为展示类的视觉素材存在,在工业领域里,高透光棱面结构常被用作光学检测设备的折射基准件、高端装饰五金的镶嵌构件、珠宝加工行业的刀路校验样件,甚至部分激光设备的分光光路校准也会用到同结构的透明晶体件,不同场景下对棱面的角度公差、面与面的衔接顺滑度要求差异极大,不能只追求视觉上的闪耀效果就忽略结构本身的工程合理性。建模过程中最先敲定的是整体的对称基准,整个造型采用中心放射式的多面对称布局,所有棱面的交汇点都严格对齐中心轴线,避免后续做实体加工或者3D打印时出现重心偏移的问题,要知道如果是用作光学校准的晶体件,哪怕0.1度的面角度偏差,

  稍微受力就会出现细微崩口,后期很难修补。亭部的棱面角度统一设置在40到42度之间,所有面的交汇点最终收于底部的一个极小平面,没有做完全尖锐的底尖,这个设计是考虑到实际安装时的定位需求,底部的小平面可以直接贴合安装座的定位面,不需要额外做定位夹具,同时也能避免底尖在运输或者装配过程中被磕碰损坏,毕竟尖锐底尖一旦受损,整个结构的光学折射路径就会被破坏,视觉效果也会大打折扣。建模时所有相邻棱面之间的衔接都做了G0连续的严格对齐,没有出现面与面之间的缝隙或者重叠,这一点对于后续做透明材质渲染或者实体加工都至关重要,如果面衔接存在公差,渲染时会在棱线位置出现难看的黑边,加工时则会在棱边位置留下多余的毛刺,需要后续人工打磨,

  增加不必要的工序成本。尺寸边界上,整体的外接圆直径和高度比例控制在1:0.68左右,这个比例是经过多次调整的,既符合大众对这类宝石造型的视觉审美习惯,也能保证在安装时不会因为高度过高导致整体结构突出安装面太多,适配大部分装饰镶嵌的槽位尺寸,腰部的直径是整个结构的最大外径,安装时只需要按照这个外径加工对应的镶嵌槽,就能实现过盈配合或者胶粘固定,不需要额外设计固定结构。另外在建模时特意预留了0.1毫米的工艺余量,不管是后续做CNC加工硬质晶体,还是做注塑生产透明树脂装饰件,这个余量都能抵消加工过程中的刀具磨损或者材料收缩带来的尺寸偏差,保证最终成品的棱线位置和设计图完全一致。很多人做这类造型时容易陷入只追求外观效果的误区,

  忽略了结构本身的工程实用性,实际上这类多面棱体结构在工业场景里的应用远比想象中广泛,小到精密仪器的观察窗装饰件,大到舞台灯光的折射透镜组,核心的结构逻辑都是相通的,只要把棱面角度、对称基准、安装边界这几个核心参数控制到位,同一个模型可以适配多种不同的使用场景,只需要根据实际需求调整材质和表面处理工艺即可,不需要重新做结构建模。在做结构校验的时候,特意检查了所有棱面的法向方向,保证所有面的法向都朝向结构外侧,避免后续做有限元分析或者加工编程时出现法向错误导致的刀路计算偏差,尤其是对于透明材质的零件,法向错误还会导致光线折射计算出错,渲染出来的效果和实际成品的光学表现差异极大。另外,整个结构没有做任何薄壁或者悬空的结构,所有位置的壁厚都保持均匀,哪怕是用脆性的透明材料加工,也不会因为壁厚不均导致冷却或者加工过程中出现应力开裂的问题,这一点是很多非工程背景的建模者容易忽略的,只看视觉效果不考虑壁厚均匀性,做出来的模型只能用来做渲染展示,根本无法落地生产。
