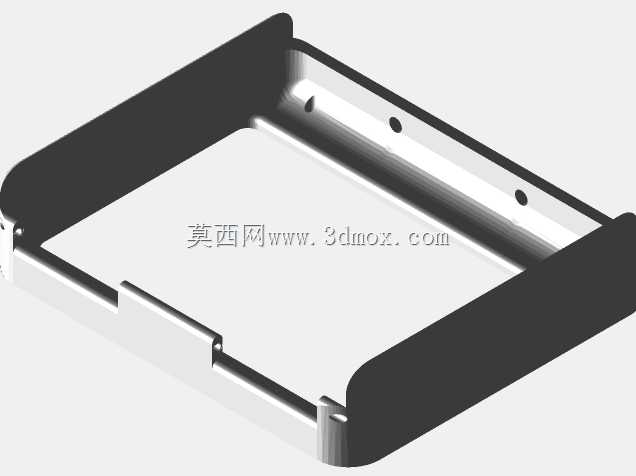

拿铁熊猫迷你游戏掌机外壳结构设计

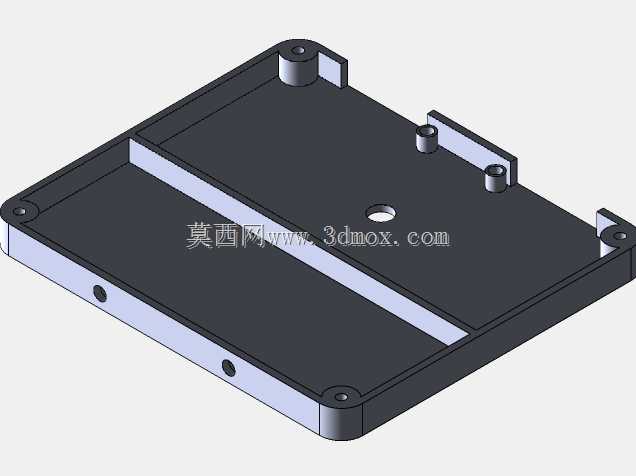

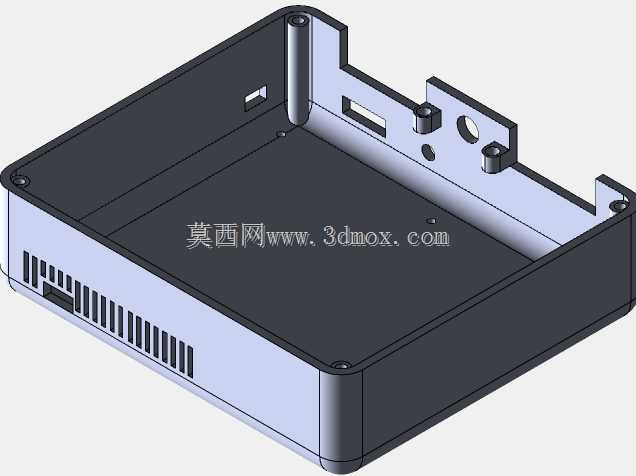

　　这套结构件针对便携掌上计算设备的集成需求设计，核心是为拿铁熊猫delta/alphase主控板、外接输入模块、储能单元提供一体化的承载防护空间，适配移动游戏、随身便携计算的实际使用场景，解决多模块堆叠集成时的空间冲突、散热排布、接口对位的工程问题。从实际使用场景来看，这类迷你设备常被用于随身复古游戏模拟、移动轻量办公、嵌入式开发调试，外壳需要兼顾手持握持的贴合度、桌面放置的稳定性，同时要为内部元件预留足够的安全间隙，避免运输、日常使用中的磕碰冲击损坏核心板卡。设计过程中优先排布核心主控板的安装位，以板卡的固定孔位为基准定位整个壳体的内腔轮廓，四个角位预留对应螺柱安装位，螺柱高度匹配板卡厚度与底部散热间隙，

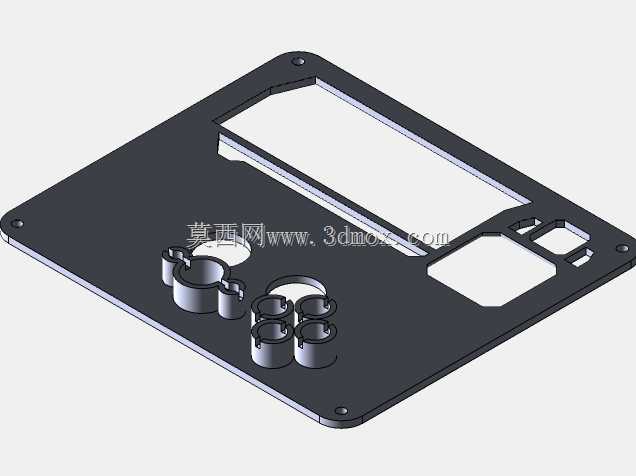

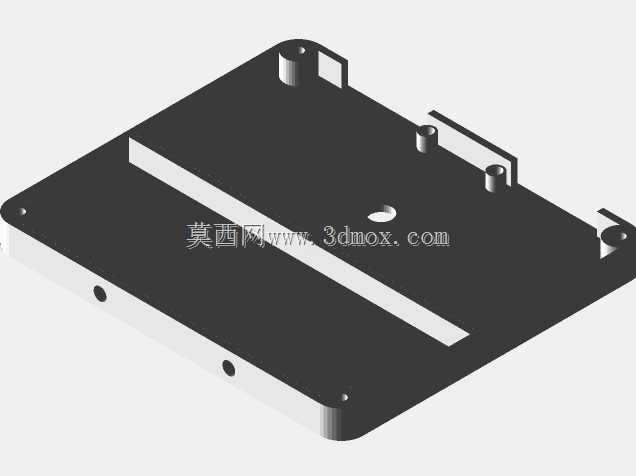

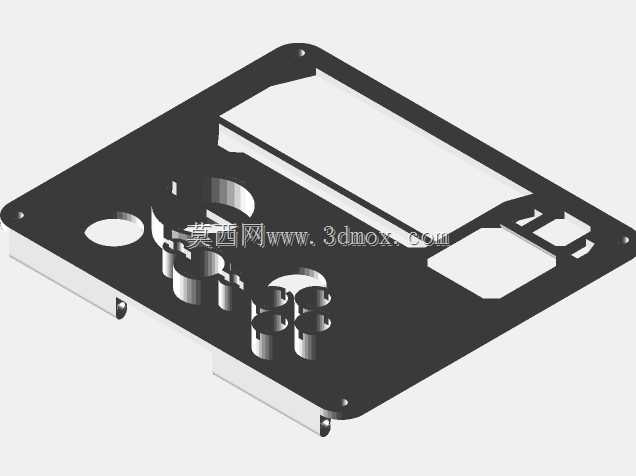

　　保证板卡安装后不会与壳体底部硬接触，预留的间隙可辅助板卡背面元件自然散热。壳体侧边的开槽完全对应主控板的外接接口位置，包括USB接口、Type-C接口、音频接口、HDMI输出接口的位置都做了精准对位，开槽边缘做了0.3mm的倒角处理，避免插拔外接设备时刮花线材接头外壳，同时保证接头插入时不会被壳体边缘干涉。针对配套的外接游戏控制模块，壳体上预留了对应的安装定位凸台，凸台位置匹配手柄模块的固定孔位，安装后控制模块与壳体表面齐平，手持操作时不会出现硌手的凸起，按键行程范围内无任何结构干涉，保证按压操作的顺畅度。储能单元的容纳腔做了独立的分隔筋设计，将10000mAh外置电池与主控板区域做物理分隔，分隔筋上预留走线槽位，

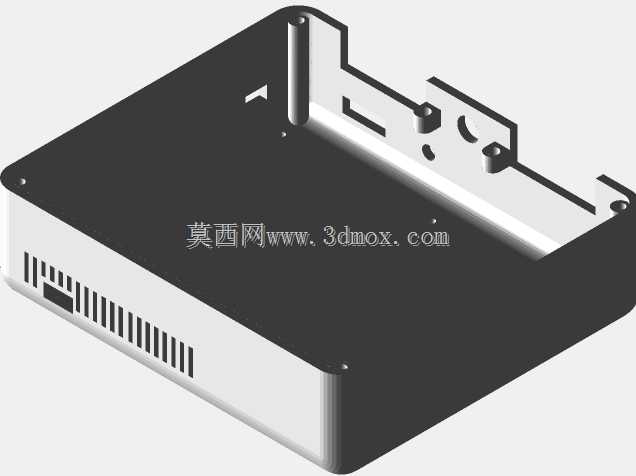

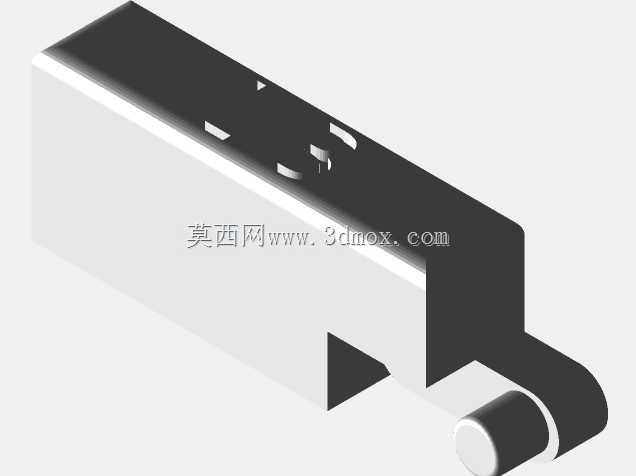

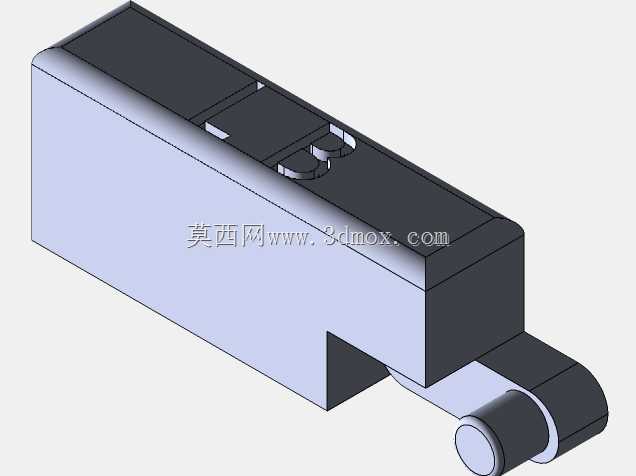

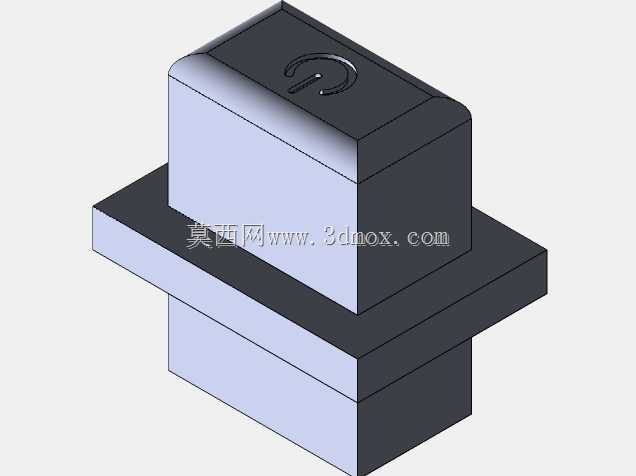

　　方便电池供电线穿过连接主控板供电接口，腔体内壁预留0.2mm的缓冲泡棉粘贴位，可粘贴缓冲泡棉固定电池，避免设备晃动时电池移位拉扯供电线路。壳体侧面设计了密集的通风格栅，格栅开槽宽度1.2mm，既保证足够的通风散热面积，又能阻挡外界较大尺寸的杂物进入壳体内部，格栅位置对应主控板的主发热区域，设备高负载运行时，热空气可通过格栅自然对流排出，避免内部积热导致主控降频。壳体顶部的开孔对应设备的状态指示灯、功能按键位置，开孔尺寸匹配按键帽的外径，按键安装后与壳体表面的高度差控制在0.5mm以内，既不会出现按键卡滞，也能避免按键突出过多容易被误触。从安装边界来看，整套壳体的外形轮廓完全匹配7英寸显示屏的安装尺寸，

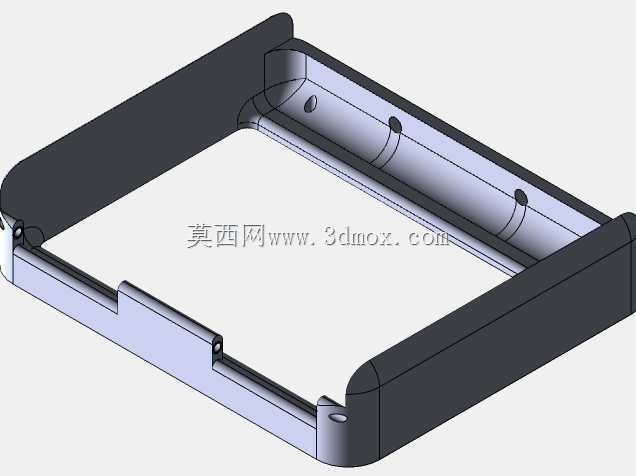

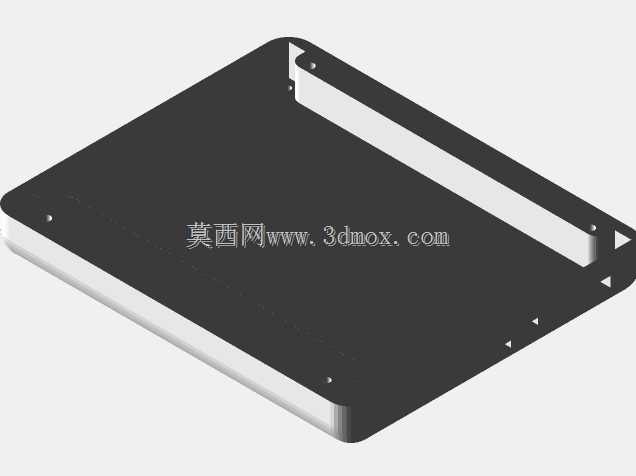

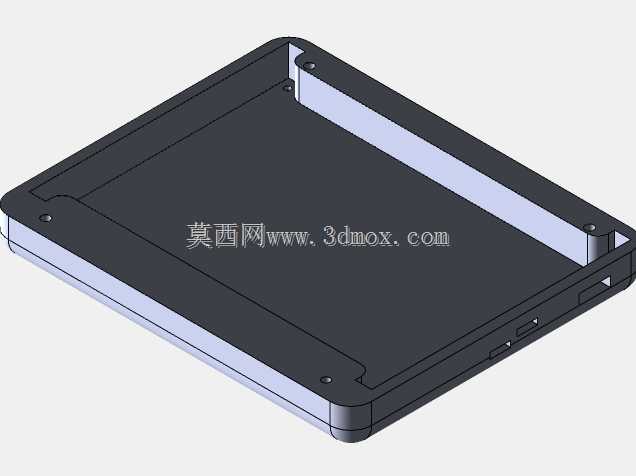

　　屏幕安装位预留了屏幕边框的贴合台阶，台阶高度匹配屏幕边框厚度，屏幕粘贴安装后表面与壳体上边缘齐平，不会出现屏幕突出或者凹陷的问题，屏幕走线位置预留了对应的走线缺口，避免屏幕排线被壳体挤压损坏。壳体的壁厚统一设置为1.8mm，既保证足够的结构强度，日常手持捏压不会出现明显形变，又能控制整体重量，提升长时间手持使用的舒适度，壳体所有外边缘都做了R1.5的圆角过渡，没有尖锐棱角，手持接触时的触感更柔和。壳体的合盖定位采用止口结构，上下盖配合的止口深度1.2mm，配合间隙0.1mm，既保证合盖后的定位精度，不会出现上下盖错位的问题，又能方便拆装维护，内部元件出现故障时可快速拆开壳体检修。针对不同使用场景的放置需求，壳体底部设计了四个微小的支撑凸点，凸点高度0.3mm，放置在光滑桌面时可减少壳体底部与桌面的接触面积，避免桌面水渍、灰尘磨损壳体底部表面，同时能让底部预留微小间隙，辅助底部通风散热。整个结构设计没有多余的装饰性特征，所有结构特征都服务于实际功能需求，每个开孔、每个凸台、每个筋位都有对应的功能作用，兼顾了结构强度、散热需求、安装便利性、使用舒适度，完全适配迷你便携计算设备的实际使用要求，可直接用于手板打样验证，也可根据实际选材调整壁厚参数适配批量生产需求。
