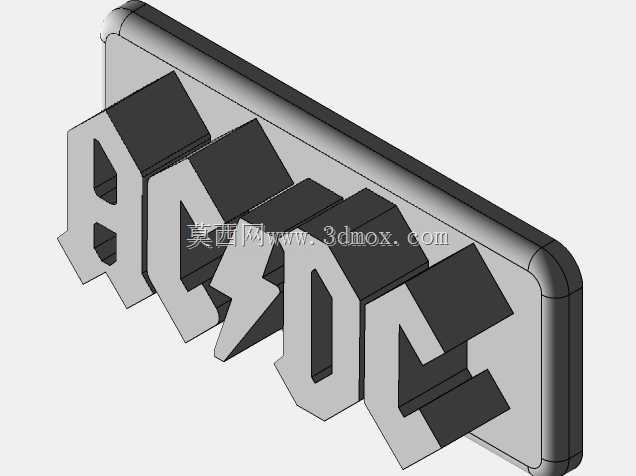

ACDC摇滚乐队立体标识徽章结构设计

　　这款立体徽章的结构设计，最初是面向文创周边定制场景开发的，日常可作为服饰配饰、收藏摆件、主题活动纪念标识使用，也可嵌入主题展陈的装饰面板、文创产品的装饰面做一体化结构搭配。从实际使用场景出发，设计时首先考虑了佩戴与陈列的双重适配性，整体采用薄型基座加立体字符的组合结构，基座边缘做了R角圆弧过渡处理，避免尖锐边角在佩戴时剐蹭衣物或皮肤，同时圆弧过渡也能提升注塑或3D打印成型时的脱模顺畅度，减少边角应力集中导致的成型缺陷。

　　字符部分采用ACDC经典的闪电分隔造型，每个字母的立体拔模角度控制在1.5度，既保证字符凸起的立体感，也适配各类常见的成型工艺，不管是做金属压铸、塑胶注塑还是光敏树脂3D打印，都能顺利完成脱模，不需要额外做过多的后处理打磨。字母的凸起高度统一设定为3mm，和5mm厚度的基座形成合理的高度差，既不会因为凸起过高导致佩戴时容易勾挂外物，也不会因为凸起过弱导致视觉立体感不足，触摸时也能清晰感知到字符的轮廓边界。

　　设计过程中特意调整了闪电符号的结构厚度，将闪电符号与相邻字母的连接位置做了0.8mm的加厚处理，避免这个位置因为结构过于单薄，在日常使用中出现磕碰断裂的问题。基座背面预留了标准的别针安装槽位，槽位尺寸适配市面上通用的15mm长度安全别针，安装槽深度1.2mm，安装别针后别针不会突出基座背面，保证徽章佩戴时能平整贴合衣物表面，不会出现局部凸起硌碰的情况。如果是作为摆件使用，也可以在这个槽位安装磁吸片，直接吸附在金属展示面做陈列使用，不需要额外做结构修改。

　　从安装边界来看，整个徽章的外轮廓尺寸控制在45mm×25mm的矩形范围内，这个尺寸既不会因为过大影响日常佩戴的便利性，也不会因为过小导致字母细节模糊，字符的最细笔画宽度保留了1.2mm的最小壁厚，满足各类成型工艺的最小壁厚要求，不会出现成型时填充不足的问题。基座的四个边角R角统一为R3，和整体薄型结构搭配，视觉上更协调，也能减少边角磕碰掉漆的概率。

　　在结构细节处理上，所有字符与基座连接的根部都做了R0.5的圆角过渡，避免直角连接位置出现应力集中，不管是佩戴时的挤压还是不小心的跌落，都能减少根部断裂的风险。字符的顶面做了0.2mm的微倒角处理，避免成型后出现锋利的毛边，提升日常接触的安全性。如果需要做表面分色处理，字符的侧面拔模角度也能方便遮蔽工装的定位，不需要做复杂的治具就能完成不同颜色的喷涂或电镀处理，降低后续表面处理的加工难度。

　　针对不同的使用需求，这个结构也可以做灵活调整，比如作为箱包装饰件使用时，可以将基座背面的别针槽替换为铆钉安装孔，直接铆接在箱包面料上；作为桌面摆件使用时，可以在基座底部增加一个直径10mm的插杆孔，搭配金属底座就能完成立式陈列。整个结构没有复杂的倒扣特征，所有特征都能通过常规的三轴加工完成模具制作，不需要做复杂的抽芯结构，能有效降低模具开发的成本，适合小批量定制生产也适合大批量量产。

　　实际建模过程中，所有特征的参数都做了关联设计，调整整体尺寸时，字符的壁厚、拔模角度、圆角参数都会按比例自动更新，不需要逐个特征重新修改，能快速适配不同客户对尺寸的定制需求。比如客户需要做更小尺寸的胸针版本，只需要修改整体缩放比例，系统会自动保证最小壁厚不低于0.8mm，满足微缩版本的成型要求；如果需要做大尺寸的墙面装饰版本，也可以直接缩放后增加安装孔位，不需要重新构建字符的曲面造型，大幅提升衍生设计的效率。
