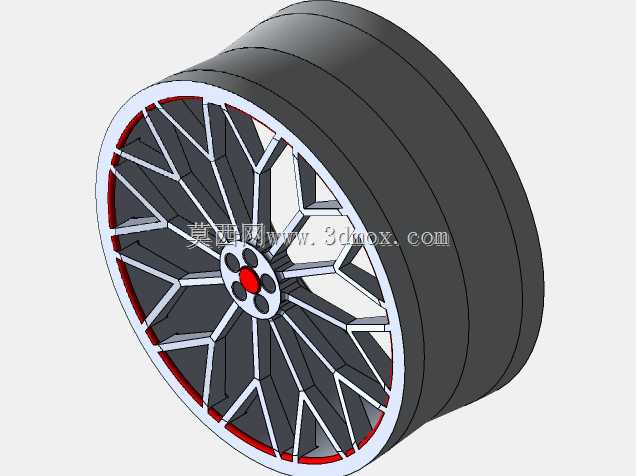

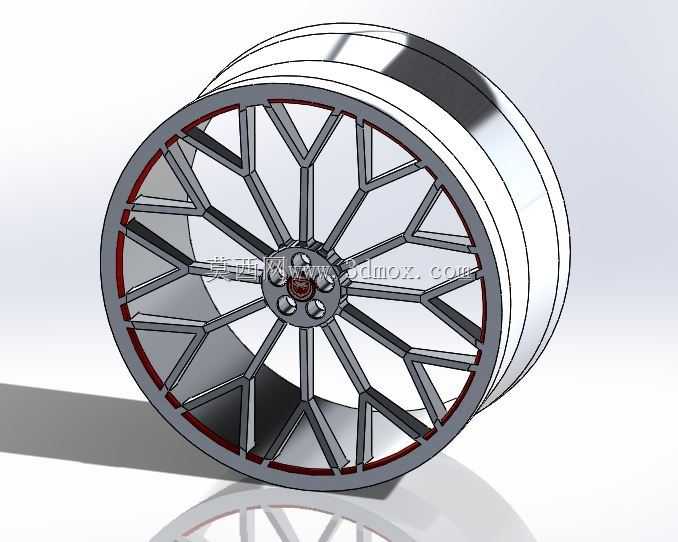

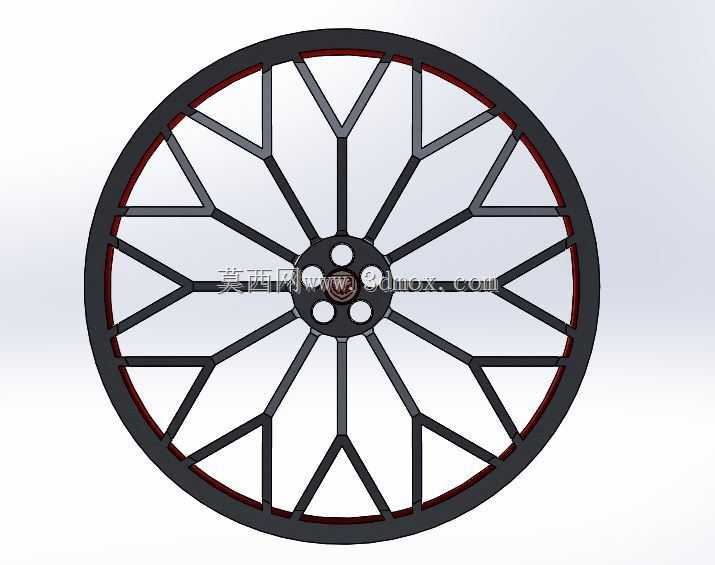

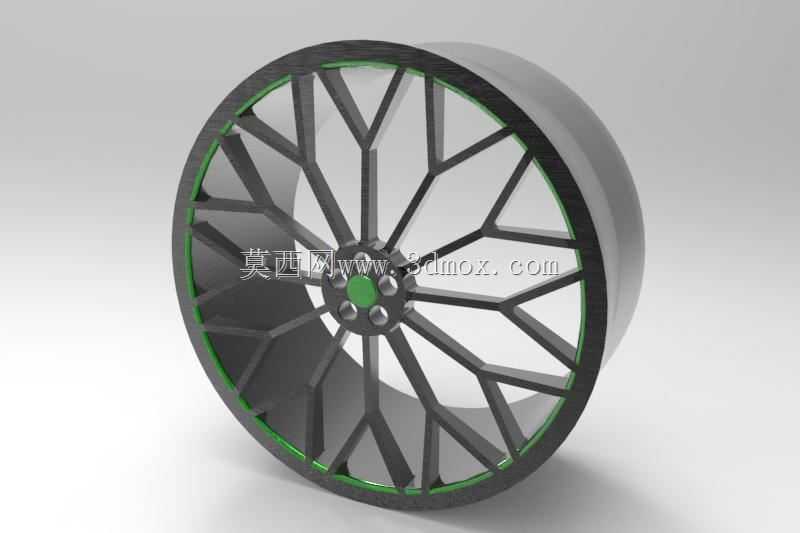

多辐条运动型汽车轮毂结构三维设计

　　在乘用车辆行走系统的部件选型与结构设计环节，轮毂作为连接车桥轴头与轮胎的核心承载构件，其结构合理性直接决定行驶过程的载荷传递效率、动态平衡表现以及整车外观的视觉协调性。本次设计的多辐条运动风格轮毂，首先从安装匹配边界入手，中心定位孔严格对应常规乘用车型的轴头凸台尺寸，孔周均匀分布的螺栓孔采用五孔分布形式，孔位节圆直径适配主流家用轿车、入门运动车型的轮毂安装规格，安装面预留了制动卡钳的避让空间，可兼容大尺寸浮动刹车盘与多活塞制动卡钳的装配需求，避免转向或颠簸工况下轮毂与制动部件发生运动干涉。

　　从结构设计逻辑来看，这款轮毂采用了Y型分叉多辐条的布局形式，每根主辐条从中心安装座向外延伸至轮辋边缘时做分叉处理，相比等宽直辐条设计，在同等材料用量的前提下，辐条的受力传导路径更分散，车辆过弯时承受的侧向载荷、经过颠簸路面时的纵向冲击载荷，都能通过分叉辐条均匀传递到整个轮辋圈体，避免局部应力集中导致的辐条根部开裂问题。辐条表面做了内凹的折线造型处理，边缘预留了装饰嵌条的安装槽位，可根据外观需求加装不同配色的装饰件，兼顾结构强度与外观的运动属性。轮辋部分采用常规的深槽式结构，胎圈座的角度与尺寸严格匹配真空轮胎的装配标准，轮缘位置做了加厚翻边处理，既可以在轮胎拆装时提供足够的支撑导向，也能在车辆发生胎侧刮蹭路沿的工况下，优先承受剐蹭冲击，保护胎侧橡胶结构不受损伤。

　　在实际应用场景中，这类轮毂主要适配偏向运动定位的乘用车辆，既可以满足日常城市道路通勤的承载需求，也能适配轻度赛道体验的工况要求。设计过程中针对辐条的厚度做了多轮迭代优化，通过调整辐条不同区段的截面厚度，在保证整体抗扭、抗弯强度满足额定载荷要求的前提下，尽可能降低轮组的旋转惯量，减少车辆加速、制动时的动力损耗，提升油门与刹车的响应速度。轮毂的中心安装座做了凸起的加强结构，螺栓孔周围设计了环形的应力分散槽，避免螺栓锁紧时局部压应力过大导致的安装面变形，保证轮毂与轴头安装面的贴合度，减少高速行驶时的轮组抖动问题。轮辋的气门嘴安装孔位设置在两根辐条之间的空档区域，既方便后续轮胎充气时的操作，也避免气门嘴与辐条、平衡块发生位置干涉。

　　从装配适配的角度考量，这款轮毂的偏距参数经过校准，安装后轮距的变化量控制在合理范围内，不会超出原车翼子板的边界，也不会导致转向时轮胎与内衬、悬挂拉杆发生摩擦。辐条之间的镂空区域预留了足够的通风空间，车辆行驶时气流可以穿过辐条间隙直接吹拂到刹车盘表面，带走制动过程产生的热量，降低长距离下坡或者连续制动时的刹车热衰减风险，提升制动系统的工作稳定性。轮辋的内侧预留了平衡块的安装位置，不管是粘贴式平衡块还是卡扣式平衡块都能牢固固定，保证轮组做动平衡时的配重安装需求，避免高速行驶时因为动平衡偏差产生方向盘抖动的问题。整体结构在建模过程中所有的过渡位置都做了圆角处理，避免尖锐转角带来的应力集中问题，同时也减少加工过程中的应力残留，提升部件的长期使用疲劳强度。
