双向可调节锁定低材耗扶手夹持组件

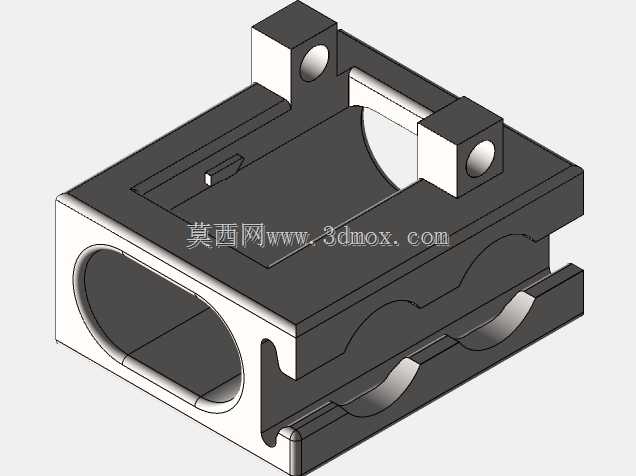

　　在航空航天舱内设施、轨道交通乘客辅助设施、特种作业车辆驾乘舱扶手布置这类对安装可靠性、调节灵活性与重量控制有多重要求的场景中，扶手夹持组件是连接扶手杆件与安装基体的核心受力部件，其性能直接影响使用过程中的结构稳定性与操作便捷性。这款扶手夹持组件采用双向可调节锁定机构设计，核心思路是在保证夹持力满足工况载荷要求的前提下，尽可能压缩非受力区域的材料用量，实现结构轻量化与制造成本的平衡。从实际使用场景来看，这类夹持件需要适配不同直径规格的管状扶手，同时要满足安装后扶手角度、伸出长度可按需调整，调整到位后能可靠锁止，不会在长期受载、振动环境下出现松脱移位的问题。组件的主体结构采用分体式夹座设计，夹座内部设置与管状扶手外圆匹配的弧形夹持面，

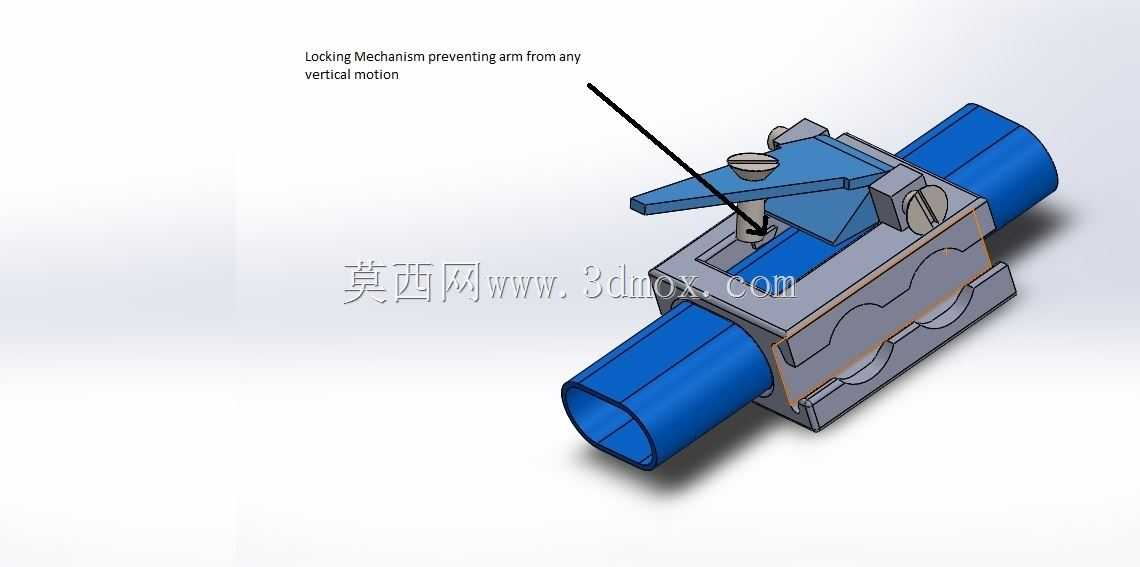

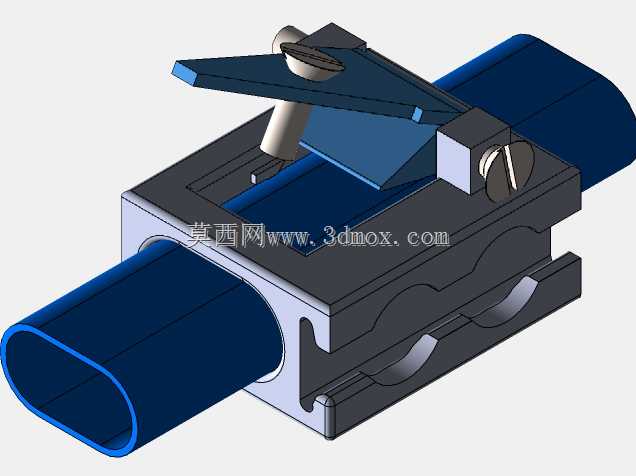

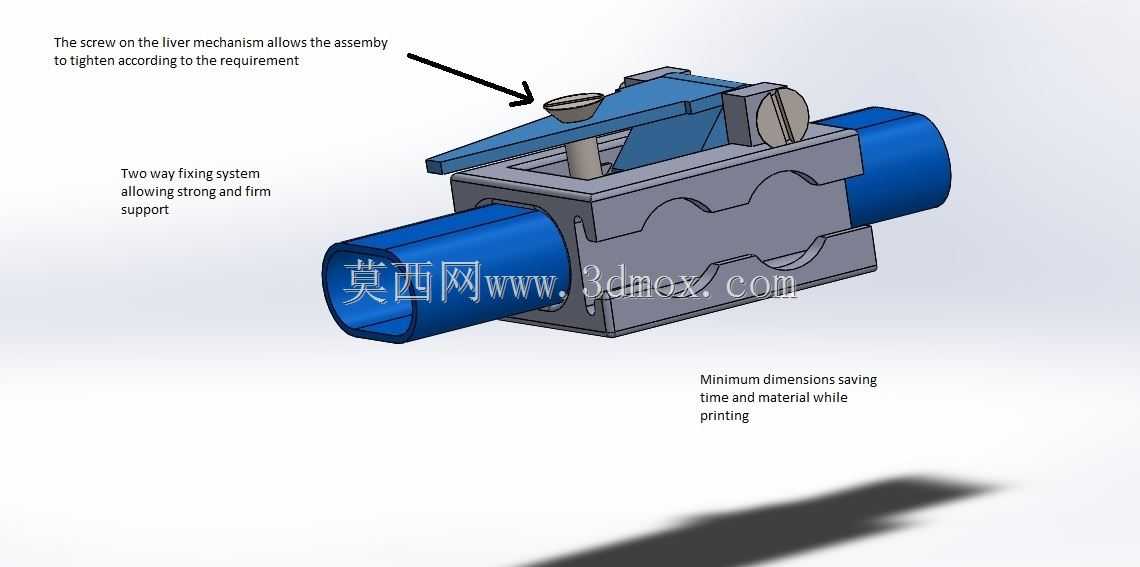

　　两侧的夹持臂通过内置的楔形锁紧块实现双向施力，相比传统单侧螺栓顶紧的结构，双向锁紧的受力更均匀，不会出现单侧应力集中导致的扶手管表面压痕或者夹持力不足的问题。夹座底部设置与安装基体适配的定位卡槽，卡槽的尺寸边界按照常用的舱内安装型材、钣金安装座的标准规格设计，安装时不需要额外加工定制转接件，直接卡入安装位后通过侧面的锁紧螺钉完成初步固定，再调整扶手的角度与位置，最后扳动顶部的快锁压杆完成最终锁止，整个安装调节过程不需要复杂的专用工具，单人即可完成操作。设计过程中对夹座的受力路径做了针对性优化，将锁紧力的传递路径做了最短化处理，避免多余的结构凸台、加强筋带来的材料浪费，非受力区域的壁厚按照等强度原则做了减薄处理，在保证1.

　　5倍额定载荷下结构变形量不超过0.2mm的前提下，整体重量比同规格传统扶手夹降低了30%左右。快锁压杆的操作力按照人体工程学要求设置在15-20N区间，操作人员不需要施加过大的力即可完成锁止与解锁动作，同时压杆的锁止位置设置了防误触结构，正常使用过程中不会因为意外触碰导致锁止失效。组件的活动配合面都预留了合理的间隙公差，在-40℃到80℃的使用温度区间内不会因为材料热胀冷缩出现卡滞或者间隙过大松旷的问题，适配航空、轨交、特种车辆的宽温域使用要求。安装边界方面，夹座的整体宽度控制在42mm，长度方向尺寸为68mm，锁止状态下顶部压杆的最高点距离夹座安装底面的高度为38mm，不会占用过多的安装空间，在狭窄的舱内布置场景中也能灵活安装。

　　夹持内径适配范围覆盖20mm到28mm的标准圆管扶手，不需要更换夹块即可覆盖常用的扶手管规格，减少了备件种类。夹座与扶手管接触的弧形面内嵌了防滑阻尼垫，既可以提升夹持摩擦力，降低对锁紧力的要求，也能避免金属夹座与金属扶手管直接接触产生的异响与磨损，长期使用后也不会出现扶手表面涂层被刮伤的问题。锁定机构的核心锁紧件采用耐磨合金钢材质，经过表面硬化处理，反复调节锁止的循环寿命可以达到万次以上，满足设施全生命周期的使用要求，不需要频繁更换易损件。在结构细节处理上，所有的外露棱边都做了R2以上的圆角处理，避免安装使用过程中划伤操作人员或者乘客，夹座表面采用阳极氧化处理，兼顾防腐蚀性能与外观质感，不需要额外做表面涂装即可满足舱内设施的外观要求。
