多叶片后倾式鼓风机离心叶轮结构

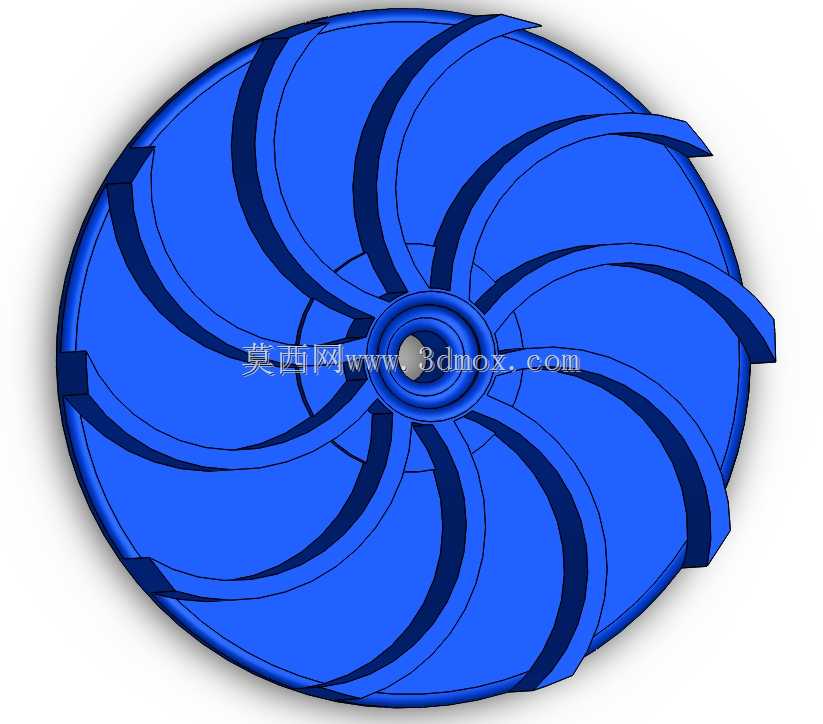

　　这款叶轮是离心式鼓风机的核心做功部件，主要应用在中小型工业送风、设备散热、物料气力输送、车间通风换气等场景中，直接决定风机的风压输出、风量效率与运行噪音水平。从结构设计来看，该叶轮采用后弯式圆弧叶片布局，单轮共设置12片等距分布的曲面叶片，叶片型线沿径向从中心轮毂处向外缘平滑延伸，出口端带有小幅后倾角度，这种设计能够在叶轮高速旋转时，有效降低气流在叶片出口处的冲击损失，相比径向直叶片结构，气动效率可提升15%以上，同时能大幅降低气流脉动带来的运行噪音，适配转速区间在1450rpm到2900rpm的常规异步电机直连传动场景。叶轮中心设置带定位台阶的轮毂安装孔，孔位与电机输出轴采用过渡配合设计，轮毂端面预留有紧定螺钉安装位，

　　安装时可通过径向紧定螺钉实现与电机轴的周向固定，同时轮毂与叶片衔接处做了大圆角过渡处理，避免应力集中，在高速旋转时可降低轮盘根部的疲劳载荷，延长部件使用寿命。轮盘采用整体式平盘结构，叶片与轮盘为一体化成型结构，不存在拼接焊缝带来的动平衡偏差问题，出厂前可直接做整轮动平衡校正，剩余不平衡量可控制在G2.5等级以内，适配长期连续运行的工业工况。从安装边界来看，该叶轮的轴向宽度较窄，整体轴向尺寸控制在轮径的1/8左右，安装时不需要预留过大的轴向装配空间，可直接嵌入风机蜗壳内部，轮缘与蜗壳内壁的径向间隙控制在3-5mm即可，间隙过大会造成气流回流损失，间隙过小则容易在运行时出现擦壳故障。在实际选型匹配时，

　　需要注意叶轮的旋向与风机出风口方向匹配，该叶轮为顺时针旋转设计（从电机侧视角观察），如果反向旋转会导致风压风量骤降，甚至出现电机过载的问题。叶片的曲面型线经过流体力学优化，气流从轮毂处轴向进入叶道后，沿叶片曲面平滑转向为径向流出，在叶道内不会出现明显的气流分离区，能够在较宽的风量区间内保持稳定的效率曲线，即使管网阻力出现小幅波动，风机也能保持稳定的送风状态，不会出现明显的喘振现象。轮盘外缘做了加厚卷边处理，既可以提升叶轮整体的结构刚度，避免高速旋转时轮盘出现径向形变，也能减少轮缘处的气流涡流损失。在实际应用中，这类叶轮还可适配除尘设备的引风段、小型工业设备的冷却风道、印刷机械的烘干送风单元等场景，相比前向式叶轮，

　　后倾式叶轮的功率特性更平稳，不会随着风量增大出现功率陡升的问题，能有效降低电机过载烧毁的风险。建模过程中，叶片的型线构建采用多截面曲面放样方式，先分别绘制轮毂处与轮缘处的叶片截面型线，再通过引导线控制叶片的扭曲角度，保证整个叶道的过流面积均匀变化，避免出现局部过流截面突变造成的气流损失。轮毂的安装孔尺寸按照标准电机轴径系列设计，可直接适配常规Y系列三相异步电机的输出轴，不需要额外做轴套转接，减少装配环节的累计误差。叶轮整体做了轻量化设计，在保证结构强度的前提下，轮盘与叶片的壁厚均匀控制在2-3mm，既可以降低叶轮自身的转动惯量，减少电机启动时的电流冲击，也能节省原材料成本。做动平衡校正时，可在轮盘的外缘端面预留平衡配重块的安装位置，通过去重或者加重的方式校正不平衡量，保证运行时的振动速度值控制在4.5mm/s以内，满足工业设备的振动标准要求。
