Arduino适配红外传感器安装防护壳体

　　在工业自动化产线的工件到位检测、智能仓储的物料存在识别、小型创客类智能装置的障碍物感知场景中，红外传感器的安装防护一直是容易被忽略的细节，很多现场直接将裸板传感器用扎带固定在机架上，不仅容易受车间切削液飞溅、粉尘堆积影响检测精度，长期受设备振动影响还会出现检测角度偏移，导致误触发漏触发的问题，这款适配Arduino生态的红外传感器盒，正是针对这类小尺寸红外检测模块的安装防护需求设计的结构件。

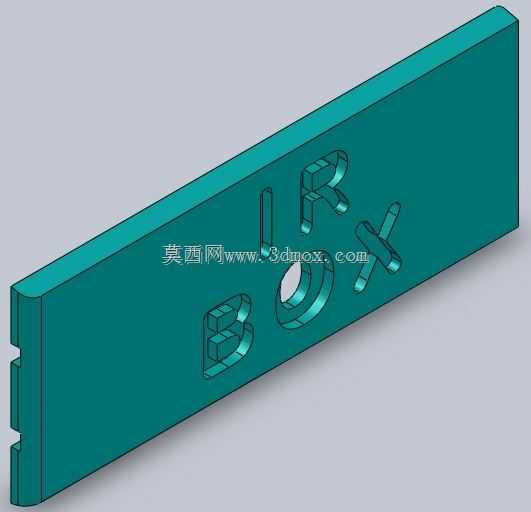

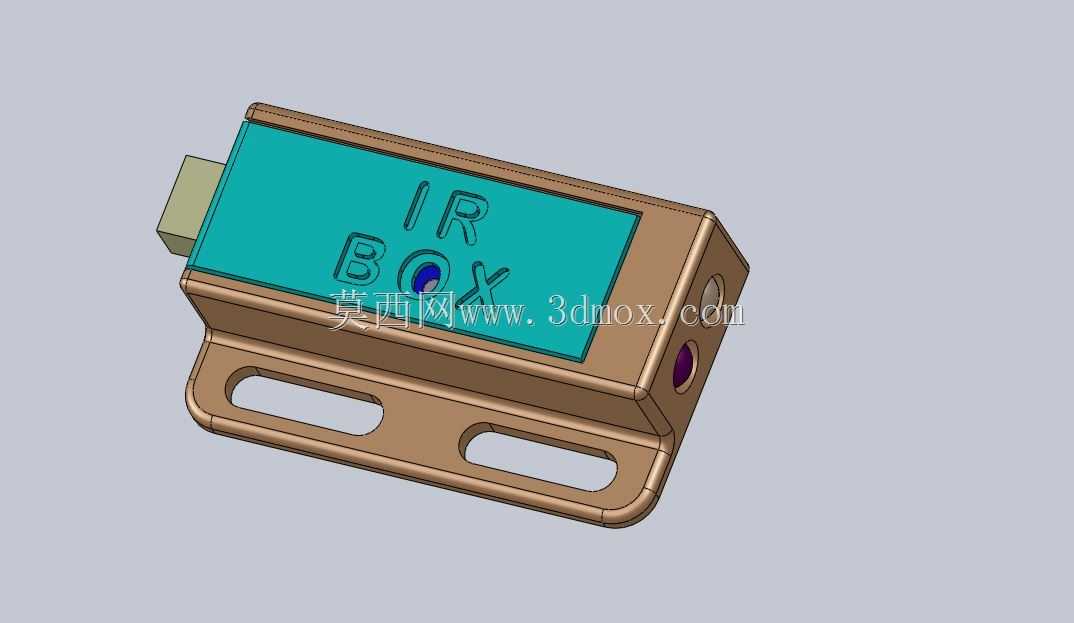

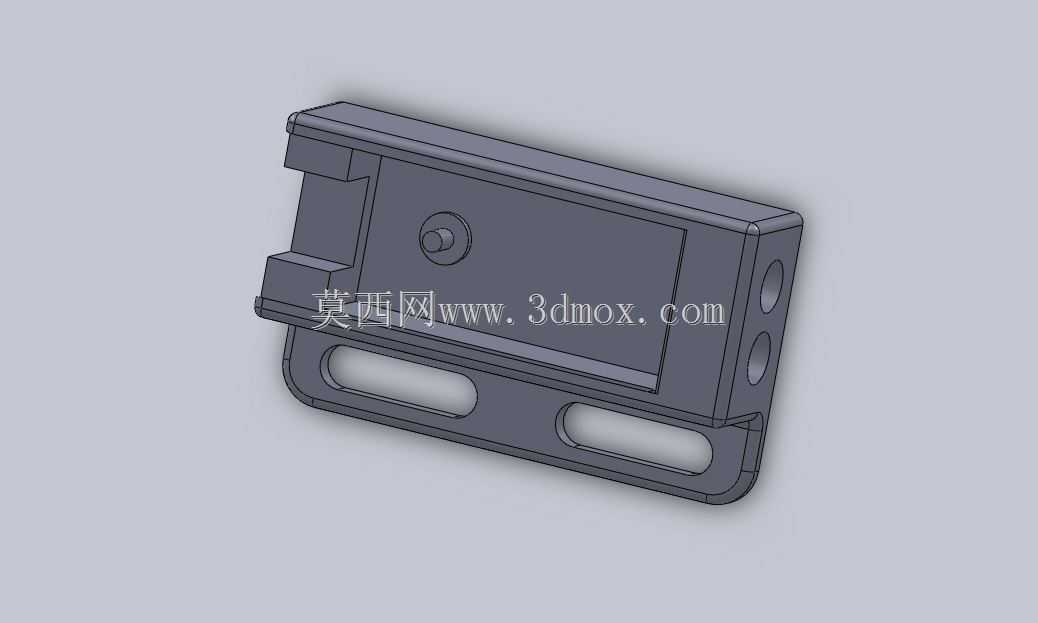

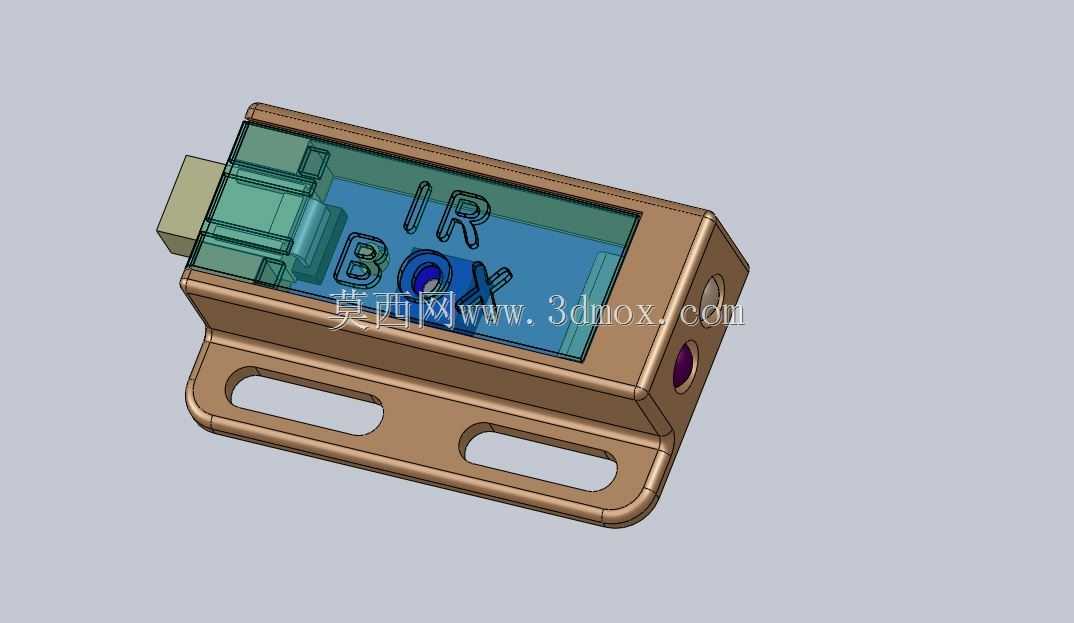

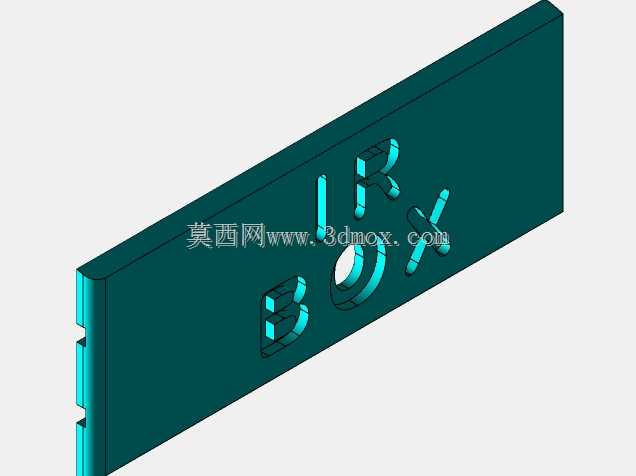

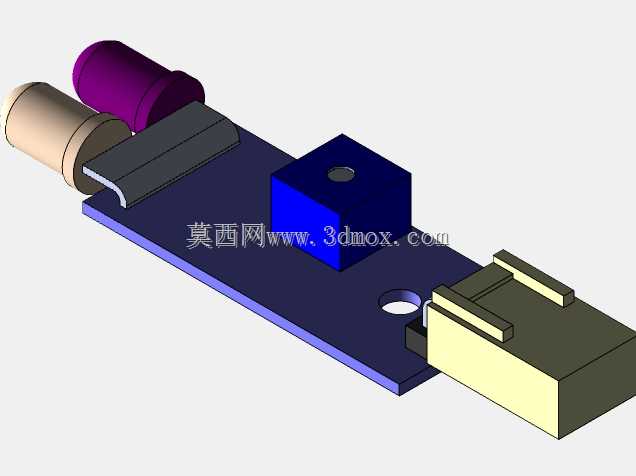

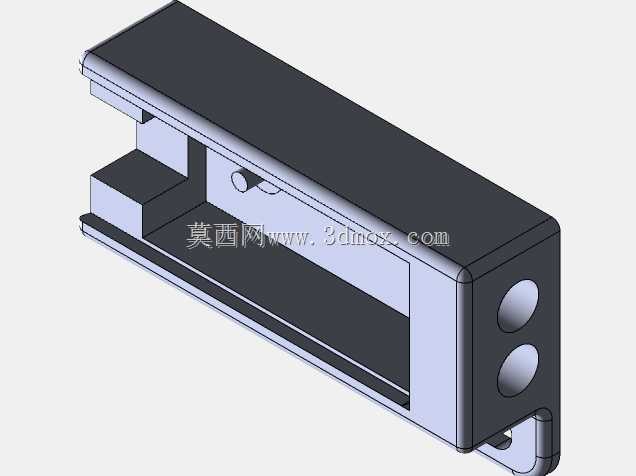

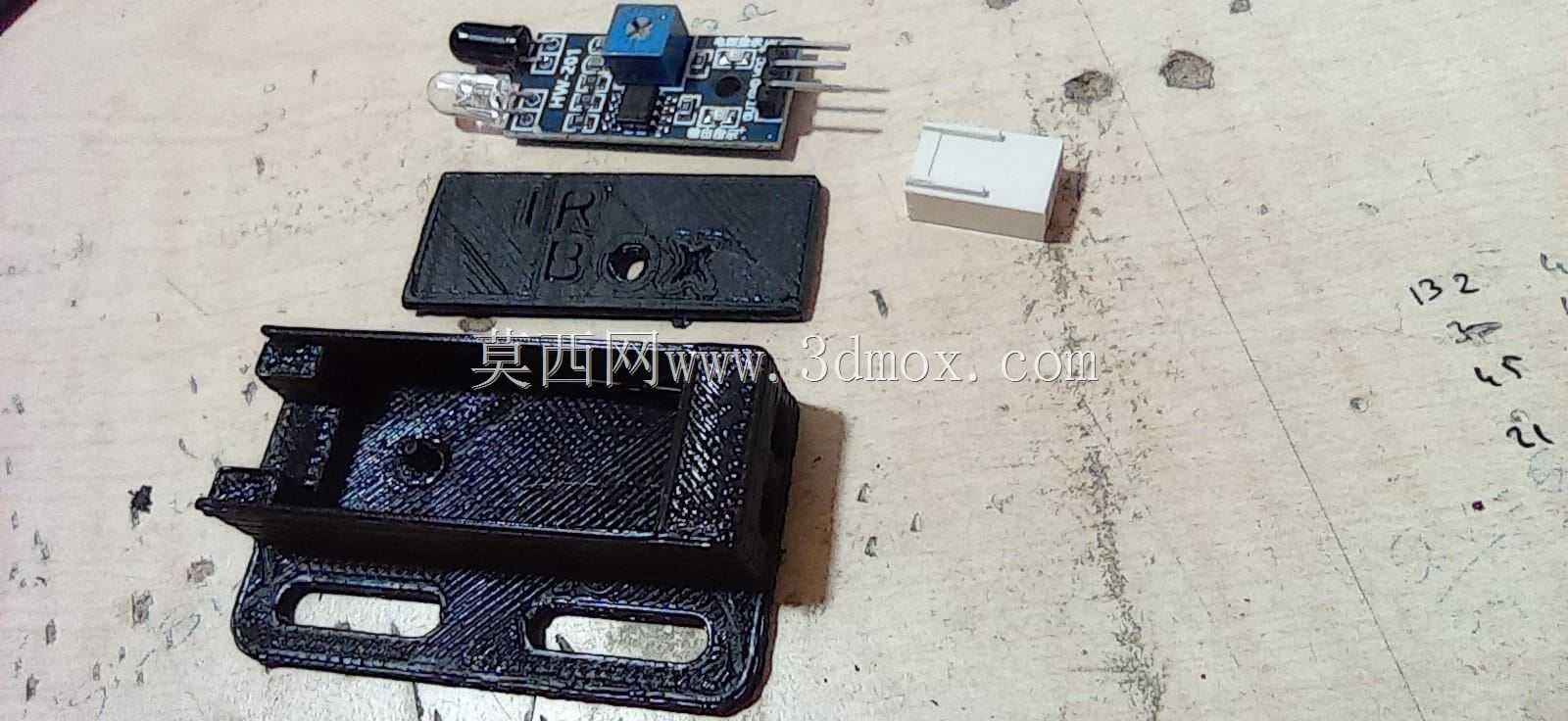

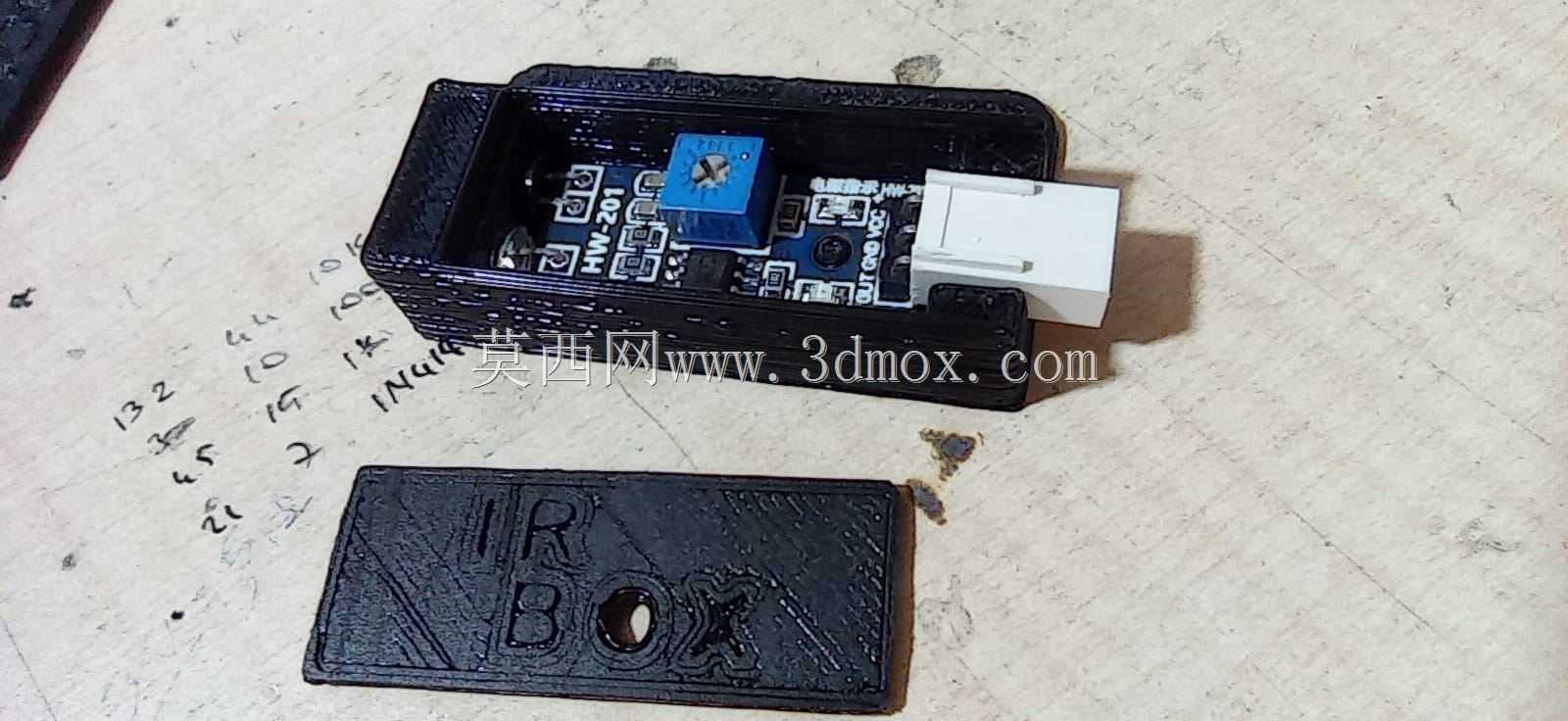

　　从结构设计逻辑来看，整个壳体采用上下扣合的装配思路，主体安装底座与上盖之间预留了均匀的扣合余量，不需要额外打螺丝就能实现紧密贴合，装配时只需要将红外传感器的PCB板对准壳体内的定位卡槽推入，就能完成电路板的固定，卡槽的尺寸刚好匹配常规小体积红外对管模块的板厚，不会出现电路板晃动移位的情况。壳体正面预留了透明视窗区域，视窗做了微凸的弧度处理，既不会遮挡红外发射接收的光路，又能避免外部灰尘直接附着在传感器透镜表面，日常维护时只需要擦拭外表面就能保证光路通透，不需要拆开壳体清理内部元件。

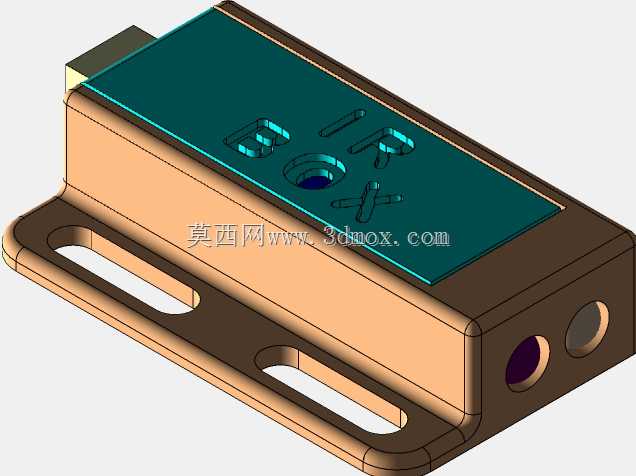

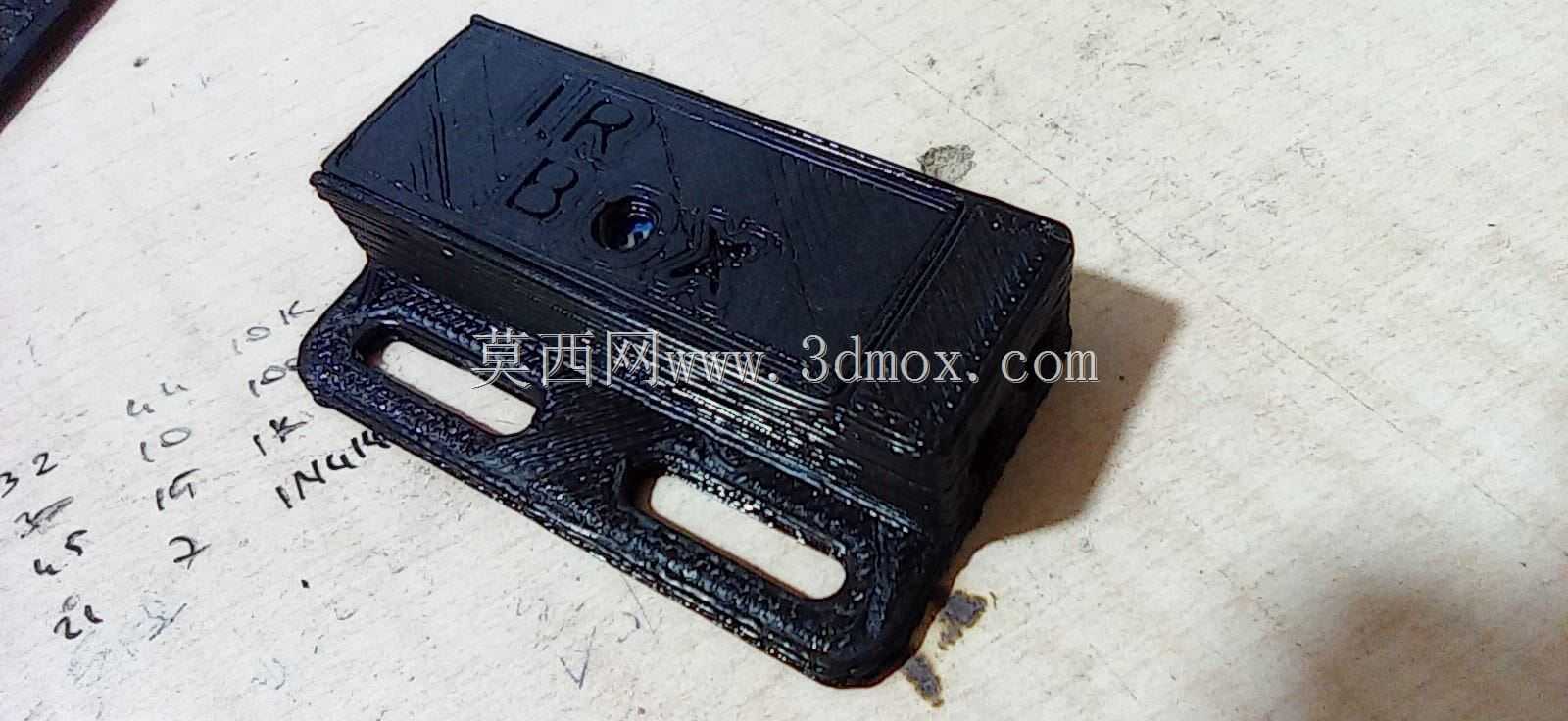

　　安装底座部分设计了两个平行的长条形腰型安装孔，这两个孔的位置经过反复校核，孔的长度方向预留了足够的调节余量，现场安装时可以根据实际检测距离的需求，沿着腰孔方向微调传感器的前后位置，不需要重新在安装机架上打孔，适配M4规格的常规安装螺丝，能直接固定在铝型材机架、设备钣金侧板、小型移动机器人的底盘支架上，安装面做了0.5mm的下沉处理，螺丝拧紧后螺丝头不会突出底座平面，避免安装时出现壳体翘曲的问题。

　　壳体侧面预留了两个走线缺口，一个对应传感器的电源与信号输出线，缺口尺寸刚好能穿过常规的杜邦线接头，不需要额外剪线焊接就能完成接线，另一个小尺寸的圆形开孔对准红外传感器的接收管位置，能减少侧面杂光对红外接收管的干扰，尤其是在车间多光源照明的环境下，能有效降低环境光导致的检测阈值漂移问题。壳体内部的空间做了合理的分区，除了固定传感器PCB的区域，还预留了少量冗余空间，能容纳接线后的线头余量，避免合盖时导线被挤压破皮导致短路。

　　从实际使用的适配性来看，这款壳体的外形尺寸控制得非常紧凑，整体长度不到70mm，宽度不到30mm，安装后突出安装面的高度不到25mm，不会占用过多的设备安装空间，哪怕是在空间局促的小型传送轨道侧面、机械臂末端执行器的旁侧都能顺利安装。壳体的边角全部做了R2的圆角过渡，没有尖锐的棱角，安装调试时不会划伤操作人员的手部，同时圆角结构也能减少应力集中，在设备长期振动的工况下不会出现边角开裂的问题。

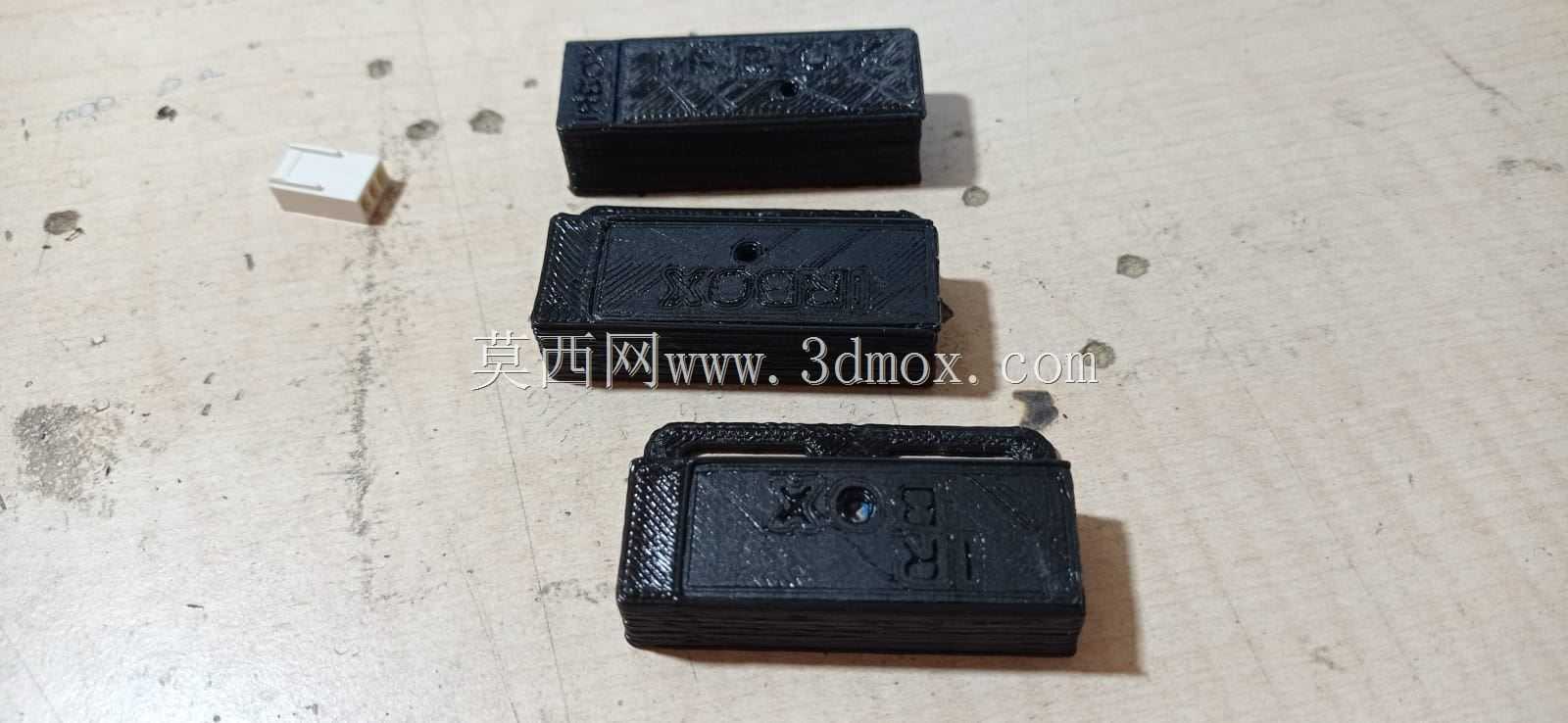

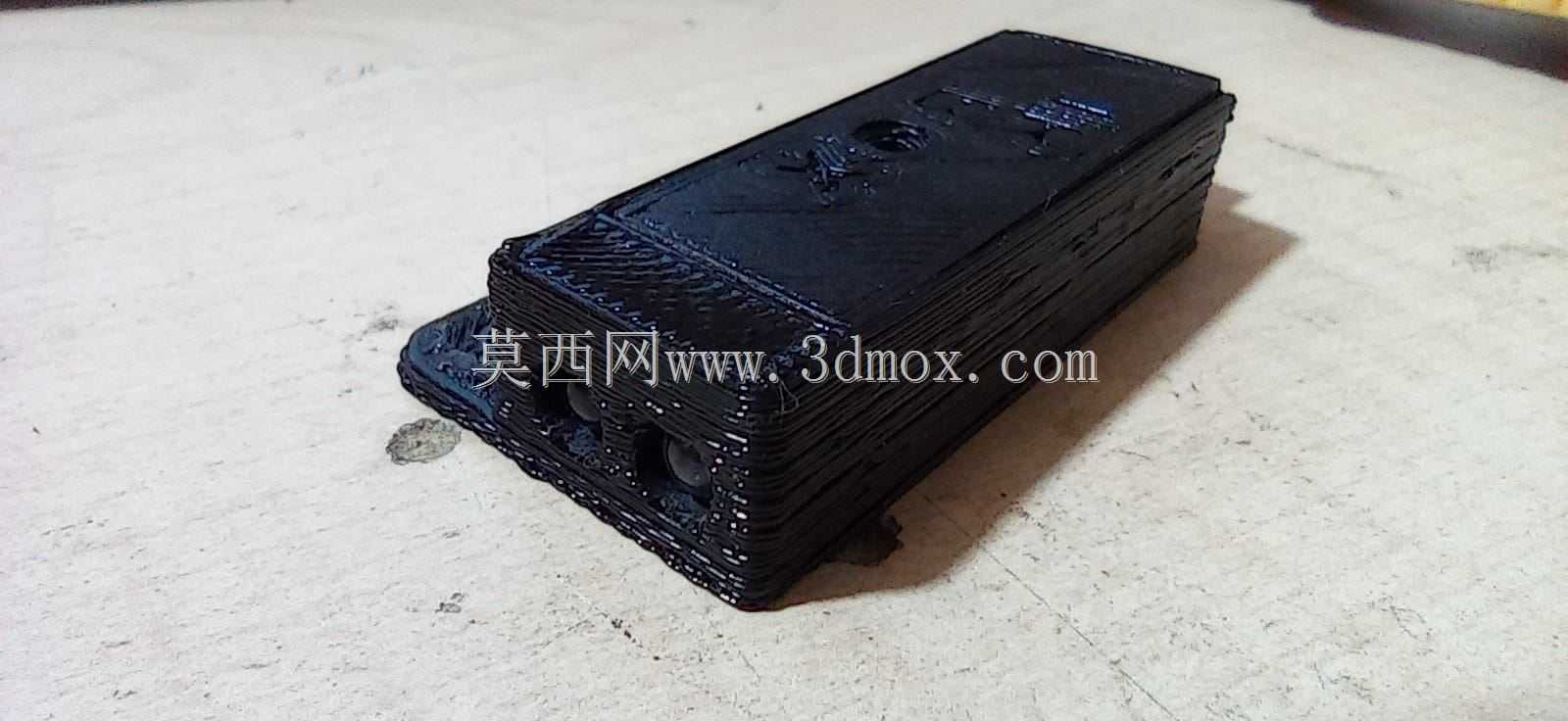

　　在材质适配的设计考量上，整个壳体的壁厚均匀控制在1.8mm，既可以采用3D打印的PLA、PETG材质快速打样验证，也能开模采用ABS注塑批量生产，壁厚均匀性保证了注塑生产时不会出现缩痕、缺料的问题，3D打印时也不需要额外添加支撑就能顺利成型，能大幅降低样件制作的成本与周期。视窗部分可以单独采用半透明的PET材质制作，和主体壳体装配后既能透过红外光线，又能从外部隐约看到内部电路板上的工作指示灯，方便调试时观察传感器的工作状态，不需要拆开壳体就能判断模块是否正常上电、是否处于触发状态。

　　针对不同场景的安装需求，腰型孔的中心距按照常用的20mm铝型材槽间距设计，能直接配合铝型材的滑块螺母安装，不需要额外制作转接板，如果是安装在钣金面上，两个腰孔的位置也能适配现场随意打孔的安装误差，容错率比固定圆孔高很多。壳体内部的定位筋高度刚好压住PCB板的边缘，不会接触到板上的贴片元件，避免压坏电阻电容等小型元器件，同时筋位之间预留了散热间隙，传感器长时间工作产生的少量热量能通过间隙从走线缺口散出，不会出现壳体内积热导致传感器温漂过大的问题。
