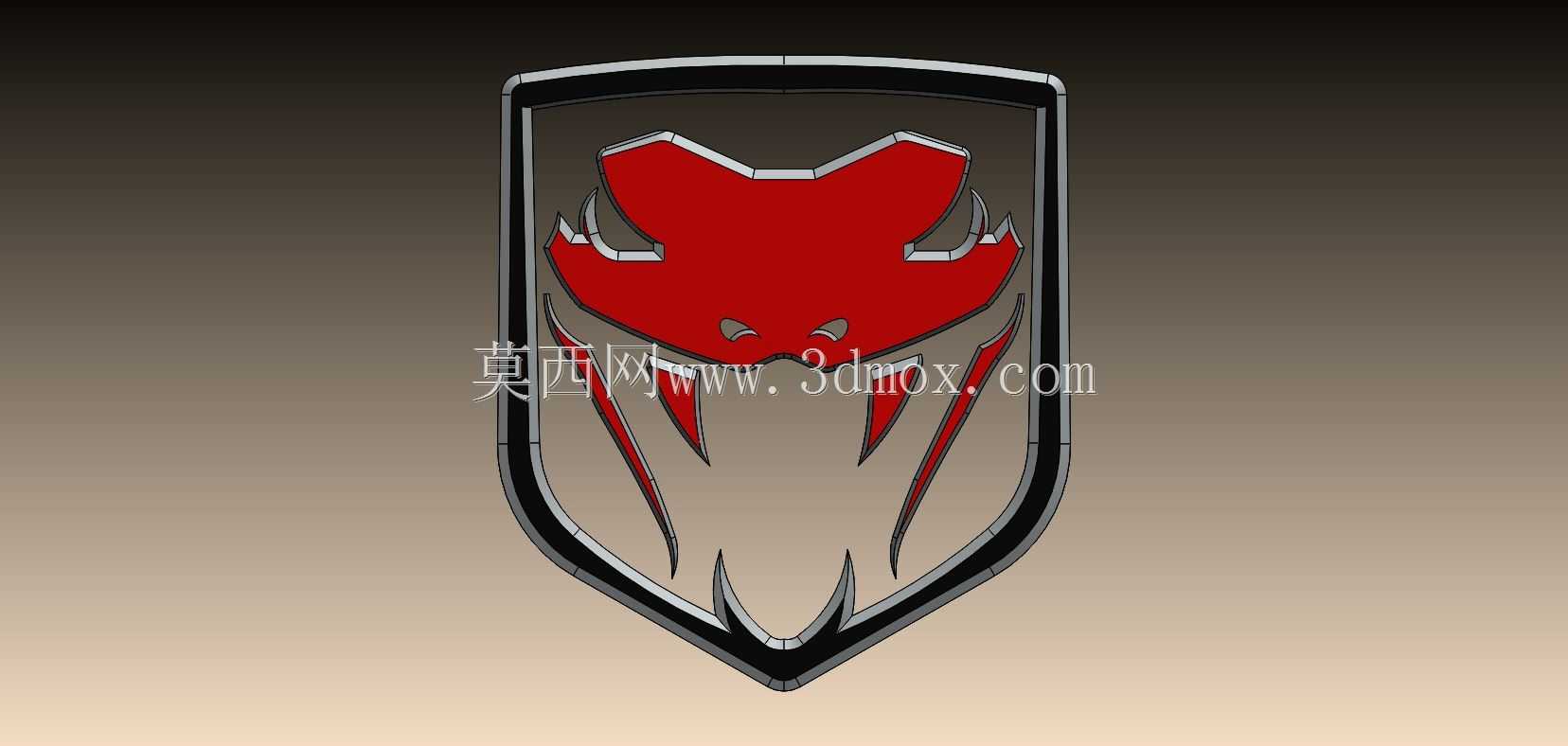

盾牌造型红黑毒蛇标识立体结构设计

　　这款盾牌轮廓的毒蛇造型标识构件，最初的设计需求来自改装车外观装饰件的配套开发，后续也可延伸应用到电竞外设装饰、改装机车贴装、户外装备标识牌等多个场景，核心是通过立体造型强化视觉辨识度，区别于普通平面印刷标识。从实际使用场景来看，这类立体标识如果用于车辆外观，需要考虑安装面的弧度适配，设计时将整体外轮廓做了1.2度的微弧收边，能够贴合多数车辆侧门、尾箱的曲面钣金，安装边界控制在120mm*80mm的矩形范围内，不会遮挡车辆原有钣金的安装孔位，也不会超出常规装饰件的安装预留空间。如果用于桌面摆件或者设备铭牌场景，底部预留了2mm深的沉台，可以直接粘贴3mm厚的EVA防滑垫，或者嵌入强磁底座，不需要额外打孔固定。

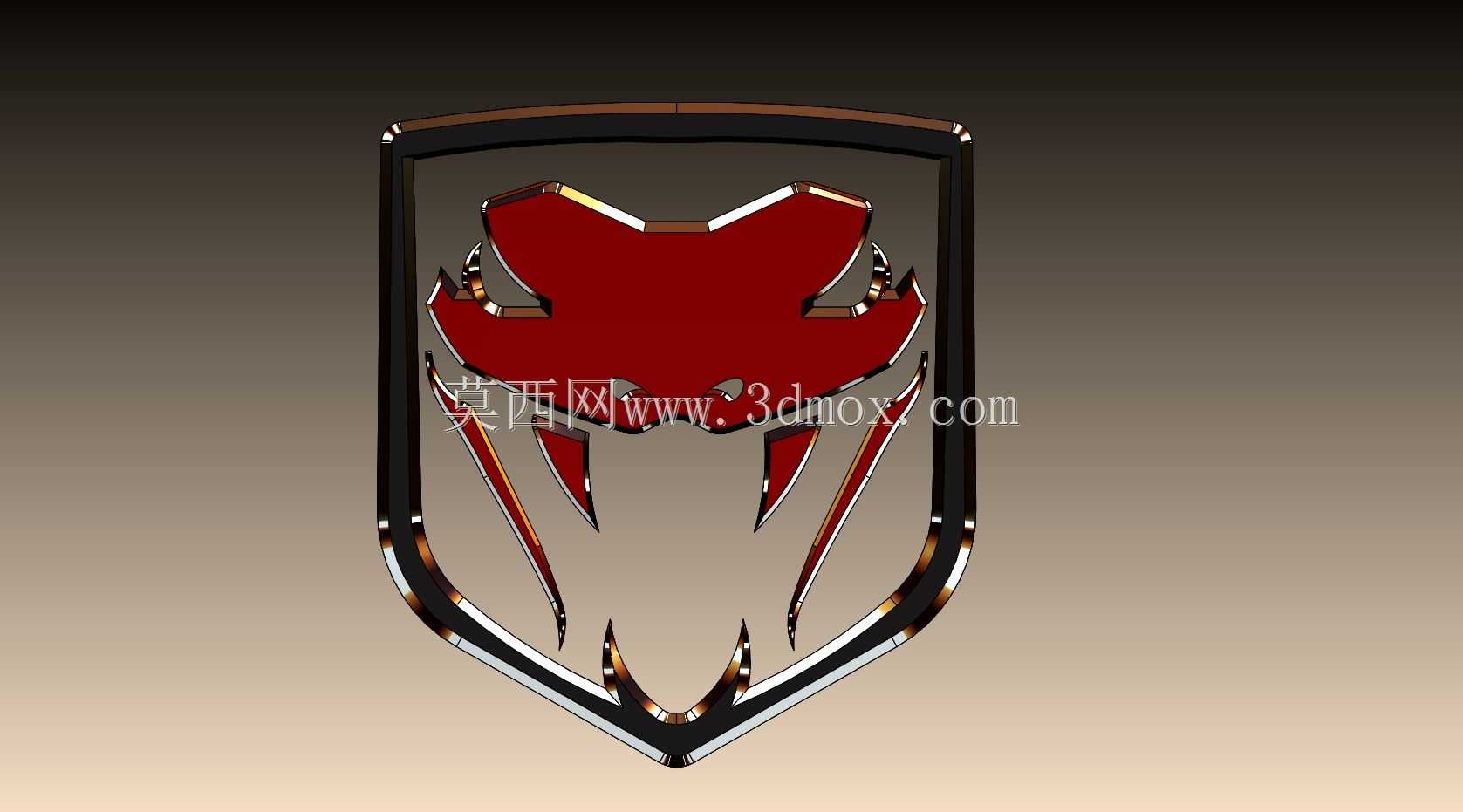

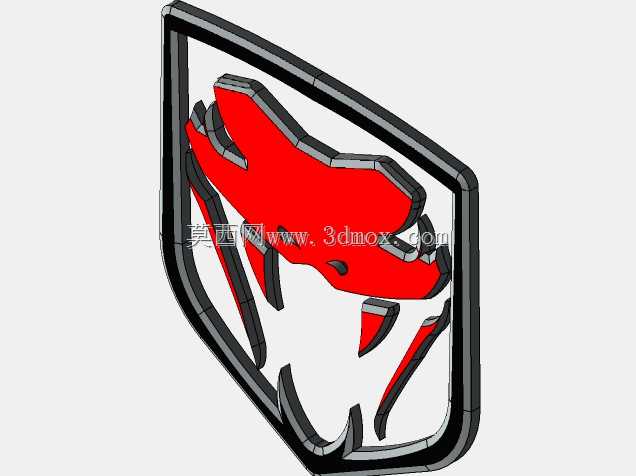

　　设计思路上没有采用写实毒蛇的复杂纹理，而是用几何块面提炼毒蛇头部的攻击性特征，红色的蛇头部分做了1.5mm的凸起高度，边缘做了0.3mm的倒角处理，既保证触摸时没有尖锐割手的边角，也能在光线照射下形成清晰的轮廓光影。外围的盾牌边框采用分层结构，最外层是1mm宽的银灰色亮面边条，中间夹0.8mm的黑色凹槽层，内层再收1mm的银边，三层结构的高度差控制在0.5mm以内，既做出了层次感，也不会因为层差过大积累灰尘，日常擦拭清洁时不会有清洁死角。蛇头两侧的毒牙线条做了斜切处理，角度设置为45度，从正面看能形成自然的阴影，强化锋利的视觉感受，同时斜切面没有尖锐棱边，不会在安装或者搬运过程中划伤操作人员。

　　从结构强度角度考虑，整个标识采用等壁厚设计，基础壁厚设置为2mm，蛇头凸起部分的背面做了对应的减胶处理，避免注塑或者3D打印时出现缩痕，各个转角位置都做了R0.5的圆角过渡，减少应力集中的问题，如果采用ABS材料注塑生产，这个壁厚能够满足日常使用的抗冲击要求，即使车辆行驶过程中被小石子飞溅，也不会出现开裂的问题。如果采用金属材质做CNC加工，这个壁厚也能保证装夹时不会出现变形，加工完成后变形量可以控制在0.1mm以内，满足平面度要求。

　　安装适配性上，标识背面预留了整面的背胶粘贴区域，没有设置突出的安装柱，这样不管是粘贴在金属、塑料、玻璃还是木质表面，都能完全贴合，不会因为安装柱的存在导致粘贴面出现缝隙，避免雨水或者灰尘进入背胶层影响粘贴寿命。针对需要螺丝固定的使用场景，在盾牌上下两个尖角的隐藏位置预留了2个直径2mm的沉头孔，沉孔深度1.5mm，安装后螺丝头完全沉入标识内部，不会破坏正面的视觉完整性，这两个孔位的位置避开了内部的结构加强筋，不会因为打孔导致结构强度下降。

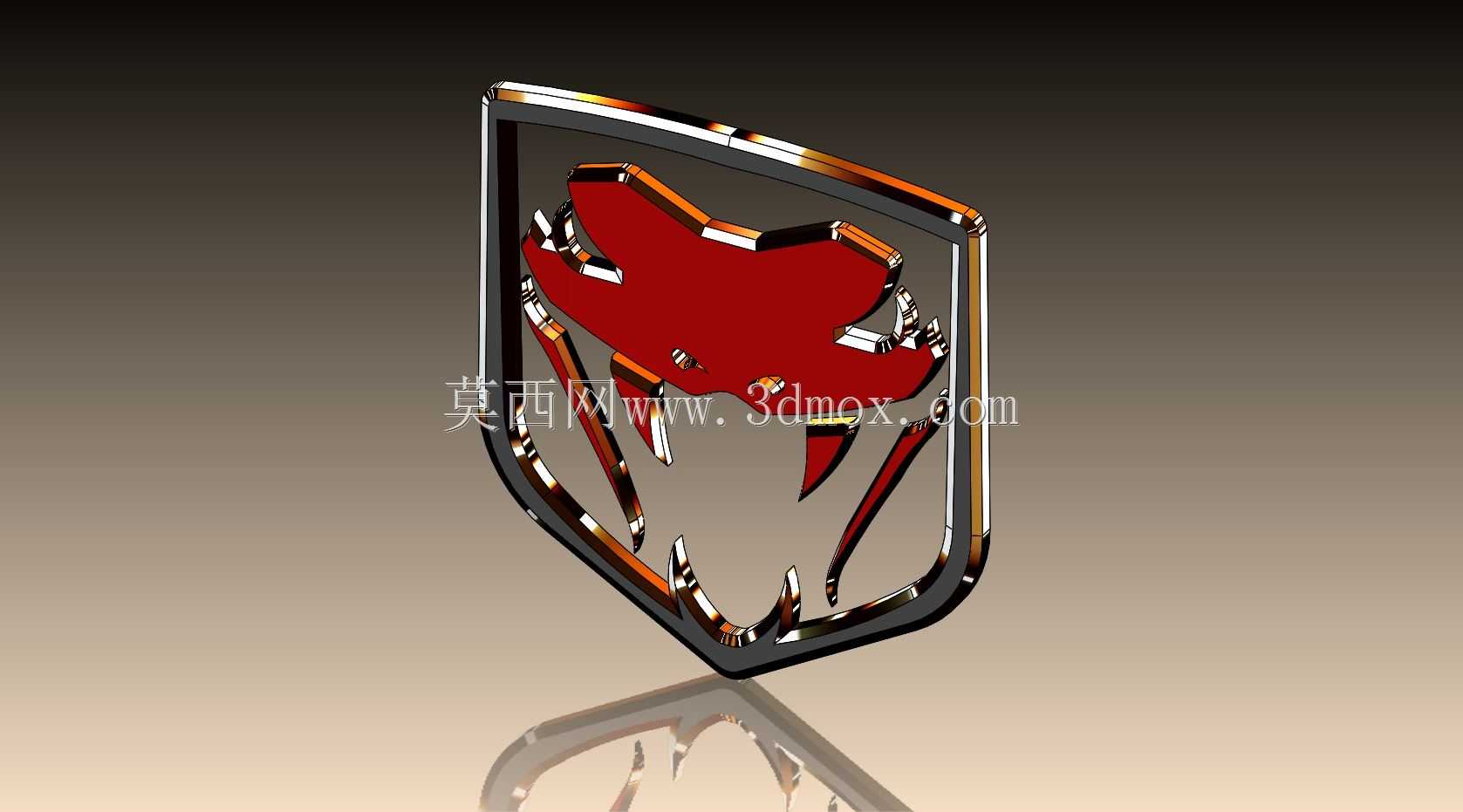

　　实际使用中，这类立体标识的视觉效果和平面印刷标识有本质区别，不同角度的光线照射下，分层结构和凸起块面会形成变化的光影，比平面标识更有质感。设计时特意将蛇头的两个眼部位置做了0.2mm的内凹处理，如果做表面处理时，可以在凹位填充黑色油漆或者滴胶，进一步强化细节表现，不需要额外做分件设计，减少装配工序。整个标识的外轮廓没有外伸的细小结构，最细的线条宽度也控制在2mm以上，不管是采用注塑、3D打印还是金属蚀刻工艺，都能顺利成型，不会出现断边或者填充不足的工艺问题，生产良率能够得到有效控制。
