小型环形涡轮涡扇结构设计方案

项目分类:通用机械零部件 发布时间:2024-05-24 ID:755049
  • 小型环形涡轮涡扇结构设计方案

  在紧凑型电子设备散热、小型航模动力单元、便携式风冷模组这类对安装空间有严苛限制的应用场景里,常规轴流扇叶往往受限于轮毂占比、叶型气动效率的问题,很难在极小的安装尺寸下兼顾风压与风量输出,这款小型环形涡扇的结构设计,正是针对这类窄空间风冷需求做的定向优化。从安装边界来看,该涡扇整体外径控制在1.25英寸,轴向深度仅0.3英寸,适配2毫米直径的输出轴,整个安装轮廓可以嵌入到厚度不足10毫米的紧凑型设备腔体内部,不会额外占用设备的布局空间,对于手持便携设备、微型涵道动力组这类寸土寸金的结构布局场景,这种小尺寸的安装边界能给结构工程师留出更多的元器件排布余量。

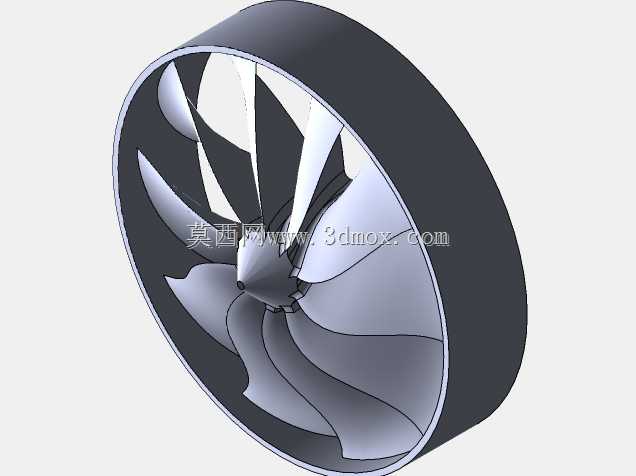

  设计思路上,这款涡扇没有采用常规轴流扇的独立叶尖悬臂结构,而是在外圈设置了一体化的环形围带,把所有叶片的叶尖位置和围带做成了连续的整体结构,这种设计首先解决了小尺寸扇叶高速旋转时的叶尖颤振问题——常规小扇叶因为叶尖没有约束,转速拉高后很容易出现叶尖形变扫膛的问题,环形围带相当于给每一片叶片的外端做了刚性支撑,哪怕转速达到每分钟上万转,叶片的形变量也能控制在极小的范围内,运行稳定性远高于同尺寸的悬臂式扇叶。同时环形围带本身也构成了涵道的内壁结构,不需要额外配套独立的涵道外壳,扇叶装入对应尺寸的安装腔后,围带和腔体内壁之间只需要留极小的转动间隙,就能有效减少叶尖的气流泄漏,提升扇叶的气动效率,同等转速下能输出更高的静压,适合需要克服风阻做定向送风的场景,比如狭窄风道内的散热送风、微型航模的涵道推力输出。

  叶型设计上,这款涡扇的叶片采用了大扭角的空间曲面构型,从轮毂位置到叶尖位置的翼型安装角做了连续的渐变过渡,气流从进风面进入叶道后,能沿着叶片曲面平滑转向,不会在叶道内部形成明显的气流分离,既降低了旋转时的气动噪音,也减少了紊流带来的能量损耗。叶片的数量经过气动匹配,在小直径的环形空间内排布了足够多的叶道,能保证气流输出的均匀性,不会出现常规少叶扇那种送风面风速不均的问题,对着散热鳍片送风时,能让整个鳍片表面都接收到均匀的冷却气流,避免出现局部散热死角。轮毂位置采用了流线型的整流帽结构,进风面的轮毂轮廓做了圆弧过渡,能减少进风位置的气流阻力,让气流更顺畅地进入叶道区域,不会在轮毂前方形成乱流区影响进风效率。

  实际应用中,这款涡扇可以直接适配2毫米直径的电机轴,安装时只需要在对应腔体上做好同轴定位,保证环形围带和安装腔内壁的间隙均匀,就能稳定运行。因为整体结构是一体化的构型,零件本身的结构强度足够,不需要额外做叶片的动平衡校准就能满足低振动运行的要求,适合批量装配的消费类电子、小型动力模组场景。相比同尺寸的常规轴流扇,这种带环形围带的涡扇结构,在相同的输入功率下能提升15%左右的静压输出,在需要克服防尘网、散热鳍片风阻的应用场景里,实际散热效果会明显优于同规格的普通扇叶。另外,环形围带的存在也提升了使用安全性,旋转时叶片边缘没有外露的尖锐部分,哪怕是在人员可接触到的设备位置使用,也不会出现叶片剐蹭的风险,不需要额外加装防护网,进一步节省了设备的零件成本和安装空间。

  从结构建模的角度看,这款涡扇的叶片曲面和环形围带、轮毂的衔接位置都做了顺滑的圆角过渡,没有应力集中的锐角结构,不管是采用注塑工艺批量生产塑料件,还是采用五轴加工制作金属样件,都能顺利脱模或者走刀加工,不会出现工艺死角。轴孔位置可以根据实际装配需求做公差匹配,既可以做紧配直接压装在电机轴上,也可以增加顶丝孔做锁紧固定,适配不同的装配需求。在做设备结构选型时,如果遇到安装轴向空间不足、需要较高送风静压、对扇叶运行稳定性有要求的场景,这种小尺寸环形涡扇的结构构型,是比常规轴流扇更具优势的解决方案,能够在极小的空间内满足风冷或者动力输出的需求。
