高精度渐开线斜齿圆柱齿轮传动件

　　在各类需要平稳动力传递的机械传动场景中，斜齿圆柱齿轮始终是核心传动元件之一，区别于直齿圆柱齿轮的瞬时线接触啮合特性，斜齿轮的轮齿沿轴向呈螺旋角排布，啮合过程中轮齿是逐步进入、逐步退出啮合区间的，不会出现直齿轮传动时整齿突然接触、突然脱离带来的冲击载荷，这一特性让它在中高速传动、重载传动场景中有着不可替代的应用价值。从实际设备适配来看，这类斜齿轮广泛应用在机床主轴进给箱、汽车变速器传动组、工业减速机输入输出轴系、输送线驱动单元、纺织机械传动辊组等对传动噪音、承载能力有较高要求的部位，尤其是在转速超过1000r/min的传动节点，斜齿轮的运行平稳性优势会被进一步放大，能有效降低传动系统的振动幅值，延长轴系支撑轴承的使用寿命。

　　从功能特性层面来看，这款斜齿轮采用渐开线齿形设计，齿向带有固定螺旋角，啮合时重合度远高于同参数直齿轮，也就是说同一时刻参与啮合的轮齿对数更多，单齿承受的载荷被有效分摊，整体承载能力比同模数、同齿数的直齿轮提升30%以上，同时因为啮合过程不存在直齿轮的啮合冲击，运行时的噪音水平能降低10-15分贝，非常适合对运行静谧性有要求的民用设备、精密传动设备。但设计时也需要考虑斜齿轮传动的固有特性：轮齿啮合时会产生轴向分力，这个轴向力的大小和螺旋角的正切值成正比，因此在配套轴系设计时，需要选用能承受轴向载荷的支撑轴承，比如角接触球轴承、圆锥滚子轴承，或者采用人字齿轮的对称结构抵消轴向力，而这款单斜齿轮在选型时，就必须提前核算轴向力大小，匹配对应的轴承选型与轴系定位结构，避免运行过程中出现轴系窜动、轴承过早失效的问题。

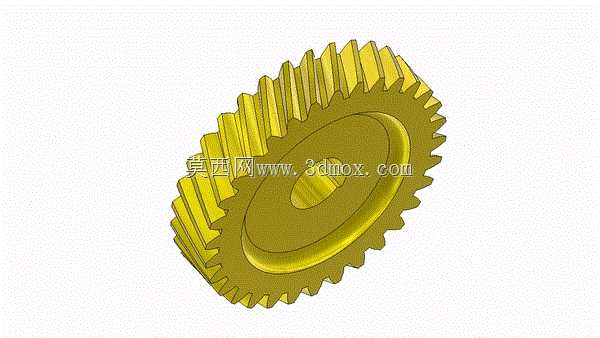

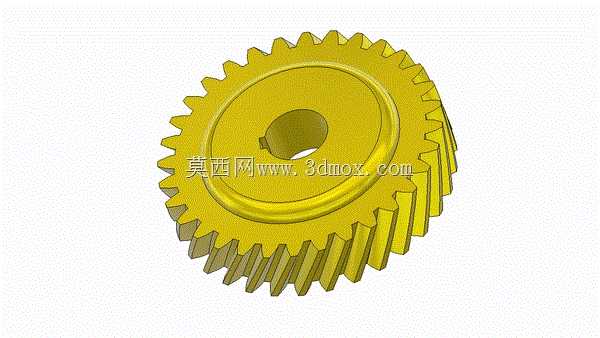

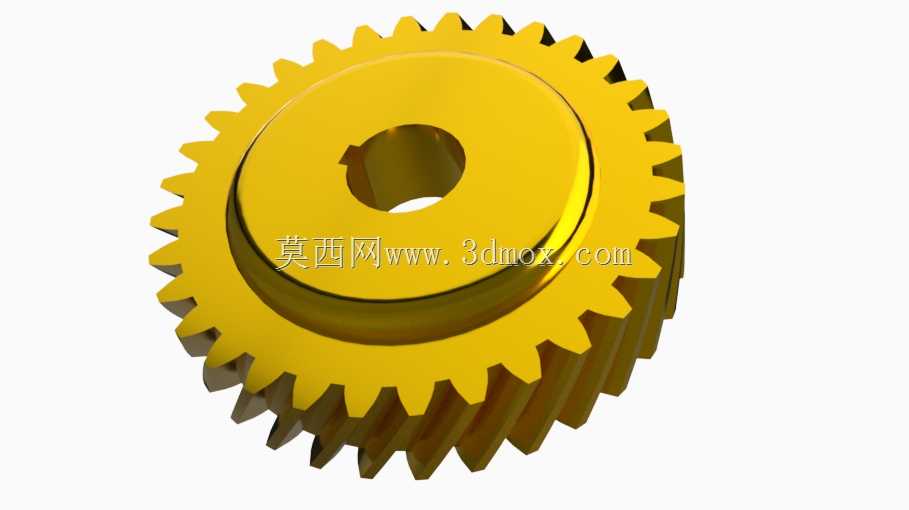

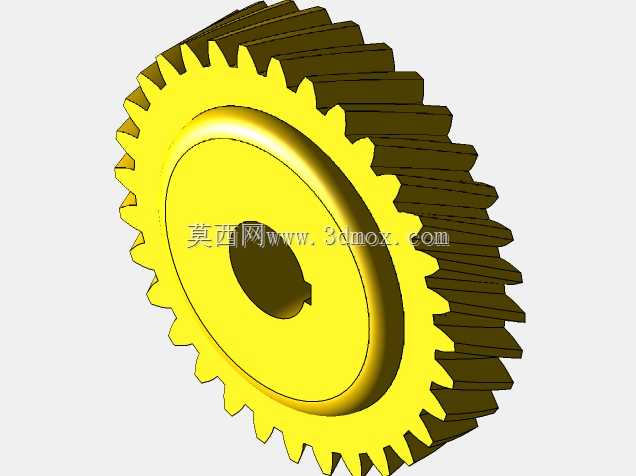

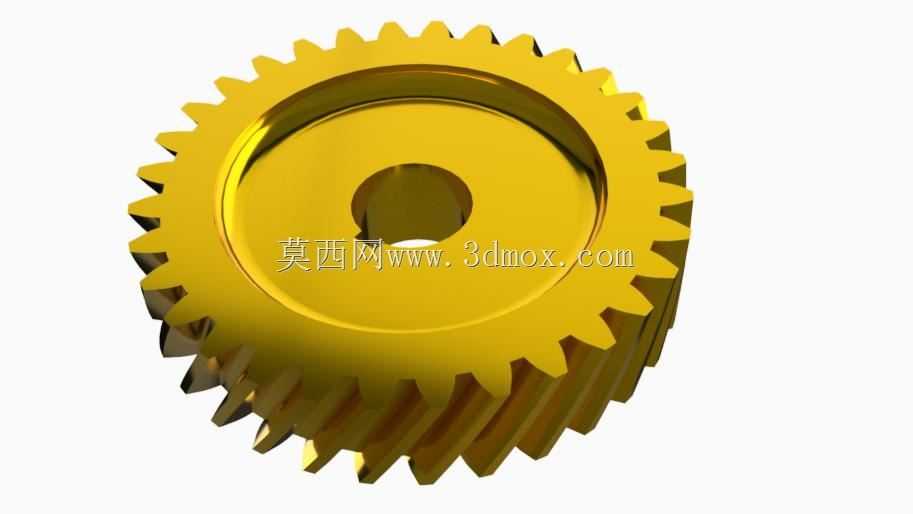

　　在设计思路上，这款斜齿轮的建模严格遵循渐开线齿廓生成逻辑，先通过齿顶圆、齿根圆、分度圆、基圆的参数约束生成端面渐开线齿形，再根据选定的螺旋角沿轴向做螺旋扫掠生成完整轮齿，齿端做了微小的倒角处理，避免装配过程中齿端磕碰产生毛刺，影响啮合精度。齿轮中心设置了带键槽的安装孔，孔与轴的配合选用过渡配合公差，通过平键传递扭矩，轮毂部分做了加厚设计，避免扭矩传递过程中轮毂开裂，轮缘与轮毂之间的辐板厚度经过强度校核，能在满足轻量化要求的前提下，承受额定载荷下的弯曲应力与接触应力。齿面的粗糙度要求控制在Ra1.6以内，降低啮合过程中的摩擦损耗，减少齿面磨损，延长齿轮的使用寿命。

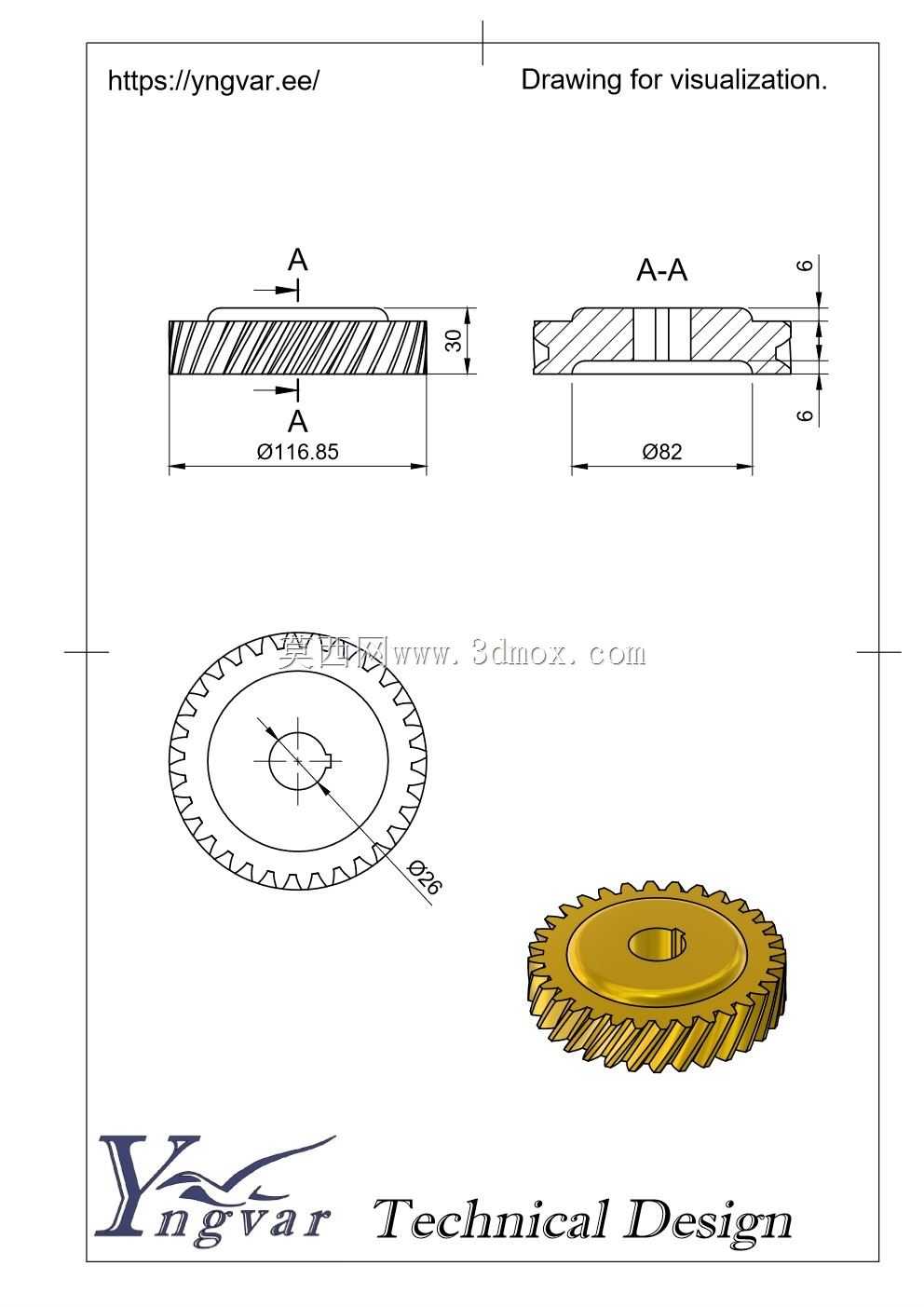

　　从安装边界与尺寸适配角度来看，这款斜齿轮的轴向安装尺寸需要考虑啮合侧隙、轴系定位的空间预留，装配时两啮合齿轮的轴线平行度公差必须控制在GB/T 10095规定的精度等级范围内，一旦轴线平行度超差，会出现轮齿偏载、局部接触应力过大的问题，轻则加剧齿面磨损，重则出现断齿故障。中心孔的键槽尺寸与轴上键槽尺寸严格匹配，装配时需要保证齿轮端面与轴肩贴合，避免齿轮运行过程中出现轴向窜动，影响啮合精度。齿轮的齿顶圆直径、齿宽尺寸需要和安装腔体内的空间做匹配校验，避免运行过程中齿顶与腔体壁面发生剐蹭，同时要预留出润滑脂或者润滑油的流动空间，保证啮合部位能得到充分润滑，降低齿面摩擦温度，避免齿面胶合失效。

　　在实际选型应用中，这类斜齿轮的参数匹配需要格外注意：配对齿轮的螺旋角大小相等、方向相反，模数、压力角参数必须完全一致，否则无法正常啮合，甚至会在装配时出现卡滞、打齿的问题。针对不同的载荷场景，还可以对齿面做淬火、渗碳等热处理工艺，提升齿面硬度，让齿轮能承受更大的冲击载荷，适应重载传动的需求。日常维护过程中，需要定期检查齿面的磨损情况、啮合侧隙的变化，及时补充润滑剂，当齿面磨损量超过齿厚的10%时，就需要及时更换齿轮，避免因为轮齿强度不足引发断齿，造成整个传动系统的连锁损坏。
