scorbot4R配套轴编码器结构设计

　　在工业教学机器人、小型多关节机械手的传动链路里，轴端的位置反馈部件直接决定了关节重复定位精度，这款适配scorbot 4R机型的轴编码器，正是针对桌面级教学机械手的关节传动检测需求做的结构适配设计。从实际装机场景来看，scorbot 4R作为入门级多关节教学工业机器人，其关节回转空间紧凑，传统外置式编码器安装支架会挤占关节周边的走线空间，还容易在机械手做大幅度回转动作时与周边连杆产生干涉，这款编码器采用了与关节轴端直接嵌套的安装结构，主体圆盘结构直接贴合关节轴承端盖布置，不需要额外设计外延安装支架，能最大限度压缩轴向安装占用空间。

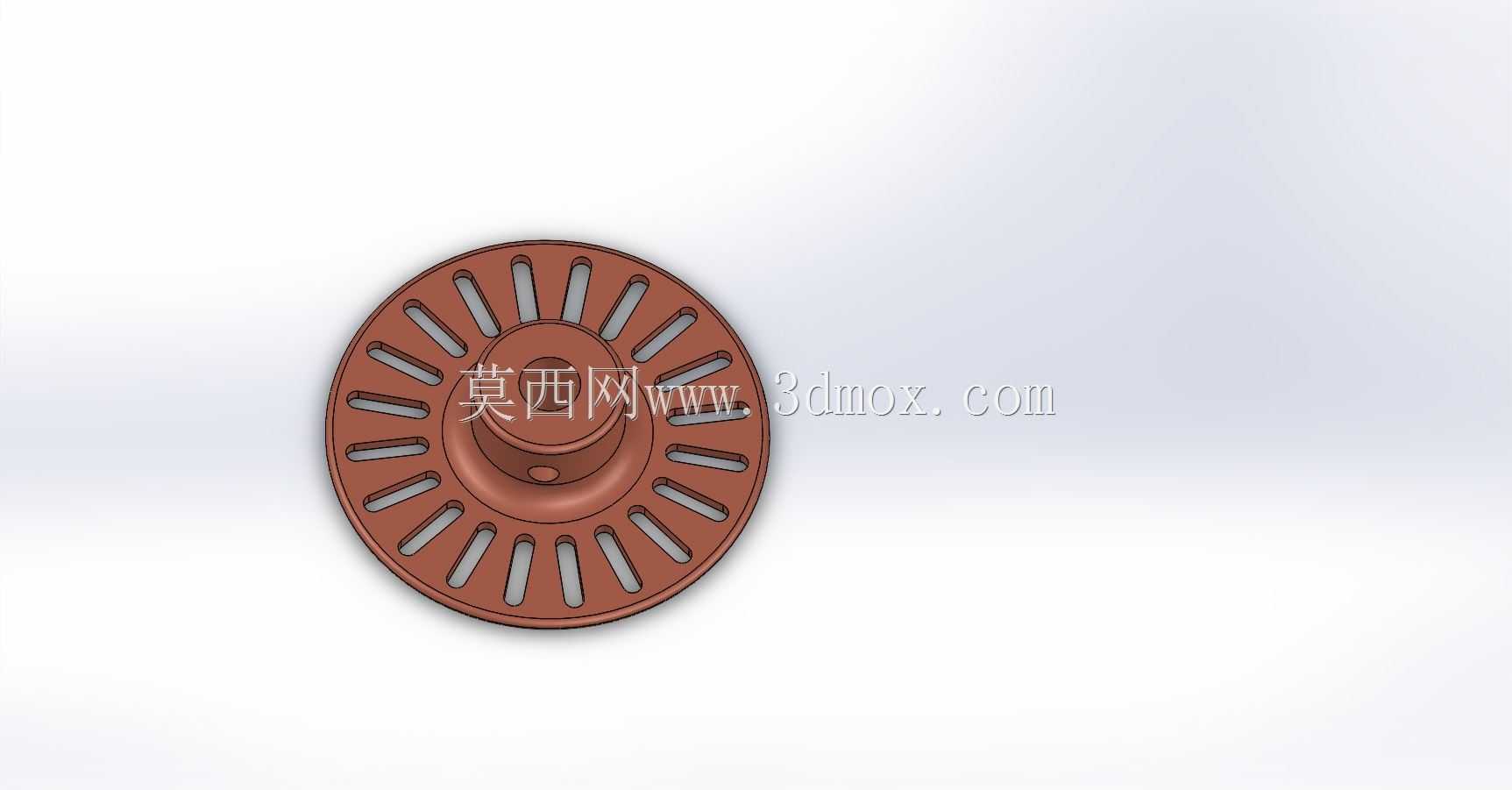

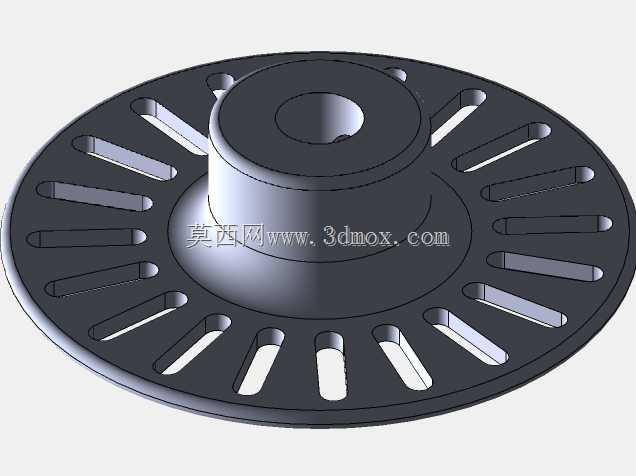

　　从功能特性上看，这款编码器的主体圆盘外缘做了均匀排布的通槽结构，槽型采用长圆形等宽设计，槽间的筋条宽度与槽宽保持一致，这种结构是为了配合光电对射传感组件实现脉冲计数，当圆盘随关节轴同步回转时，通槽与筋条交替遮挡光电通路，就能输出对应转速、转角的脉冲信号，给机械手的运动控制器提供实时的关节位置反馈，保证关节运动的位置闭环控制。圆盘中心做了阶梯式的轴孔嵌套结构，内层小孔与关节轴做小间隙配合，外层台阶面与轴承内圈端面贴合，既可以保证编码器与转轴的同轴度，避免回转过程中出现偏摆导致计数脉冲丢失，也能承担一定的轴向定位作用，不需要额外在轴上加工定位卡簧槽，简化了关节轴的加工工序。

　　设计过程中，首先要匹配scorbot 4R对应关节的轴径尺寸，中心配合孔的公差选择H7级间隙配合，既保证装配时能顺利推到轴端定位面，也不会因为间隙过大导致回转时出现径向跳动。外缘的通槽数量是根据机械手关节的最小分辨率要求确定的，槽数过多会导致筋条厚度过薄，部件整体强度不足，长期受转轴振动影响容易出现筋条断裂的问题；槽数过少则会导致脉冲分辨率不足，关节定位精度达不到机械手的重复定位要求，最终选定的槽数刚好匹配scorbot 4R的0.5度级关节定位需求，兼顾了结构强度与检测精度。圆盘的整体厚度控制在5mm以内，安装后突出轴承端盖的尺寸不超过8mm，完全处于关节连杆的回转避让空间内，机械手在做全行程关节回转时，编码器本体不会与相邻的连杆结构、走线护套产生剐蹭干涉。

　　从安装边界来看，这款编码器不需要额外的紧固件，依靠中心孔与轴的过盈预紧配合，加上端面与轴承内圈的摩擦力就能实现同步回转，外围的光电传感组件直接固定在关节的固定端盖上，传感头与圆盘通槽的间隙控制在1-2mm之间，既不会因为间隙过小导致圆盘回转时剐蹭传感头，也不会因为间隙过大导致光电信号衰减出现计数误差。部件整体采用耐磨工程塑料材质，自重较轻，不会给关节轴增加额外的转动惯量，避免影响关节的动态响应速度，对于教学场景下频繁启停、正反转切换的机械手使用场景来说，这种轻量化的设计能有效降低关节电机的负载，延长驱动组件的使用寿命。在实际装配调试时，只需要将编码器对准轴端推到定位面，调整好外围传感头的对中位置即可完成安装，不需要复杂的同轴度校准工序，非常适合教学场景下的设备拆装实训、部件更换维护操作。
