轻量化3D打印适配虹膜开合调节机构

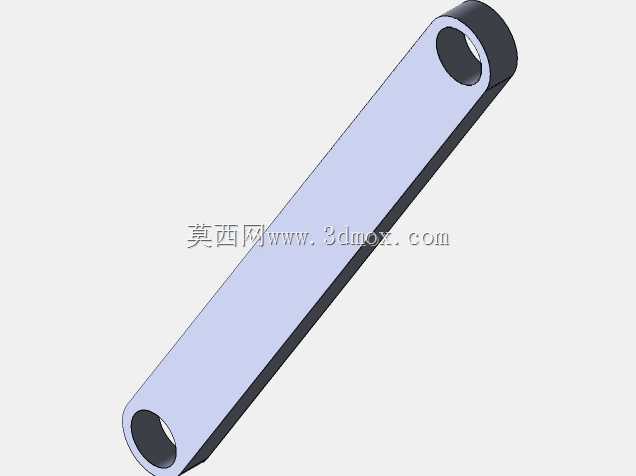

　　在光学设备通光调节、小型流体通道通断控制、创意装置开合交互等场景中，虹膜式开合结构凭借中心对称的运动特性、均匀的开度调节能力，一直是结构设计中常用的实现形式，传统虹膜机构多采用多层叠片配合环形导槽实现运动，零件数量多、叠片间摩擦阻力大，且整体结构厚度较大，在适配轻量化、小尺寸安装场景，尤其是面向3D打印的快速制作需求时，传统结构往往存在打印支撑多、材料利用率低、装配后卡滞概率高的问题。这款虹膜机构在设计阶段就瞄准3D打印的工艺特性做了定向优化，摒弃了传统多层薄叠片的结构形式，采用剪叉式连杆组作为运动传递单元，所有运动杆件均采用等厚度的片状结构，打印时可平铺放置，无需额外添加支撑结构，大幅降低打印过程中的材料损耗，

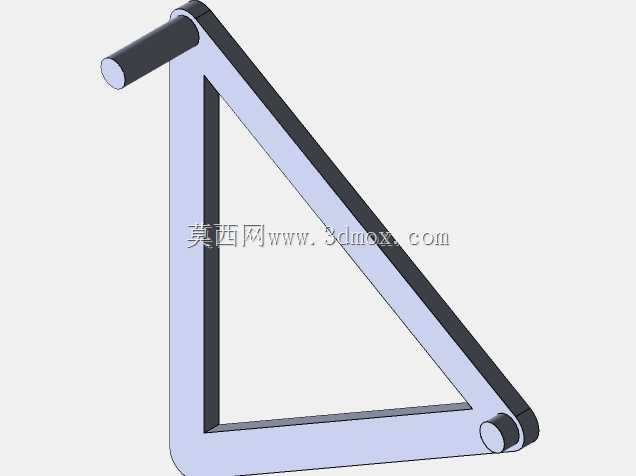

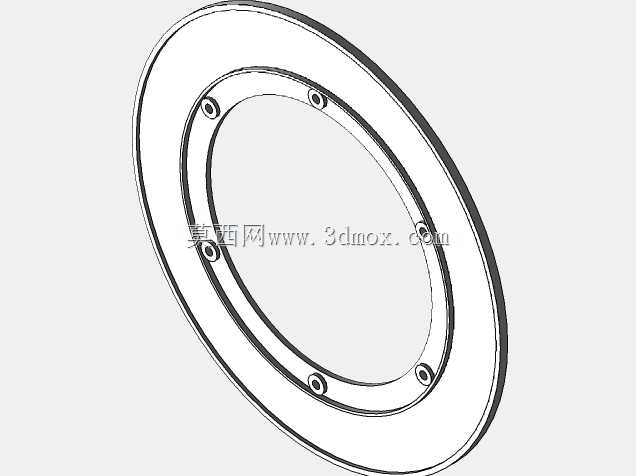

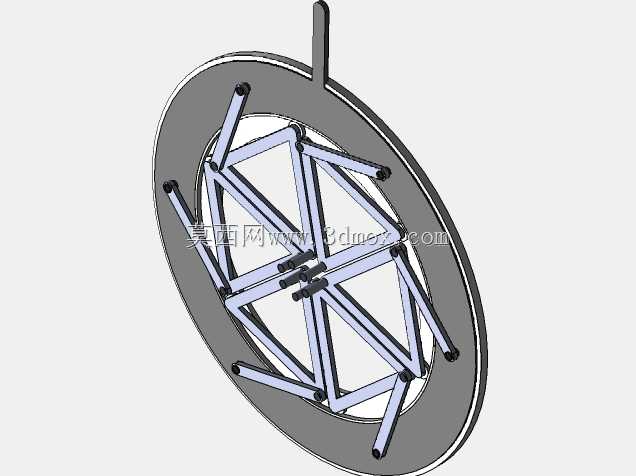

　　同时减少支撑去除后的表面处理工作量，打印完成后仅需对铰接孔做简单的去毛刺处理即可完成装配。从功能实现逻辑来看，该机构通过外侧环形基座上的拨杆驱动，带动与拨杆固连的主动连杆转动，通过多组对称布置的铰接连杆将运动同步传递至中心的各活动瓣片，实现中心通光/通流孔的等比例缩放，整个运动过程中所有连杆的运动轨迹均在同一平面内，不存在叠片结构的层间滑动摩擦，运动阻力更小，调节过程更顺滑，不会出现传统叠片结构长期使用后叠片错位、卡滞的问题。从安装边界来看，整体结构为薄型圆盘式布局，外侧环形基座的外圆为安装基准面，基座上预留的铰接孔位可直接通过销轴或3D打印一体成型的铰接轴完成连杆装配，不需要额外设计复杂的导向槽结构，

　　整体轴向厚度仅为单根连杆的厚度加上基座的限位厚度，相比传统同开度的虹膜机构厚度缩减40%以上，可适配狭小安装空间内的开合调节需求。在实际应用中，该结构可直接用于小型光学实验装置的光圈调节模块，替换传统金属加工的虹膜组件，大幅降低小批量定制场景的加工成本；也可作为创意交互装置的开合执行结构，配合小型舵机驱动拨杆，实现装置展示面的动态开合效果；在小型通风、流体管路的通径调节场景中，该结构的平面运动特性也可避免流体介质在机构缝隙内的积存，降低介质残留对机构运动的影响。设计过程中对连杆的铰接点位置做了反复的运动仿真验证，确保在整个开合行程内，所有连杆不存在运动死点，各铰接点的受力均匀，不会出现单侧连杆受力过大导致的变形问题；

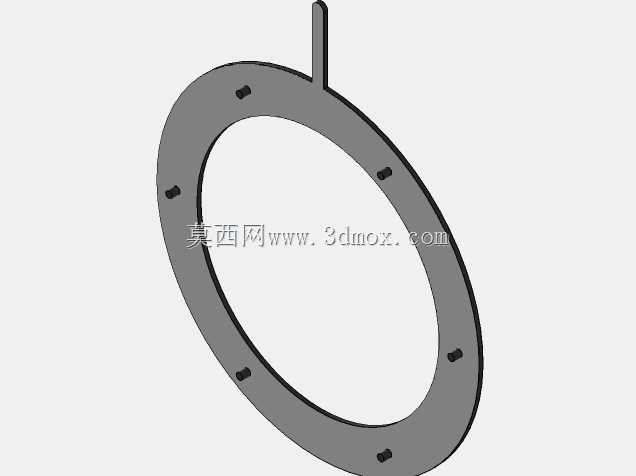

　　同时所有杆件的截面尺寸均做了等强度优化，在满足3D打印最小壁厚要求的前提下，尽可能缩减杆件的宽度，进一步降低整体结构的重量，减少打印材料的消耗。基座上的拨杆延伸出环形基座外圆，既可以手动拨动调节开度，也可以很方便地与舵机摇臂、直线推杆等驱动件连接，实现电动控制的开度调节，不需要额外设计复杂的传动转接结构。铰接位置的间隙配合尺寸针对3D打印的成型精度做了适配，常规FDM打印工艺下，铰接孔与铰接轴之间预留0.2mm的配合间隙即可保证转动灵活，不会出现过盈卡滞或者间隙过大导致的晃动问题，中心瓣片在完全闭合状态下的拼合缝隙控制在0.1mm以内，可满足常规光学遮光、流体截流的密封要求，若有更高的密封需求，也可在瓣片贴合面粘贴薄型密封垫片，不需要对整体结构做大幅修改。
