DN50规格AISI304不锈钢活接结构

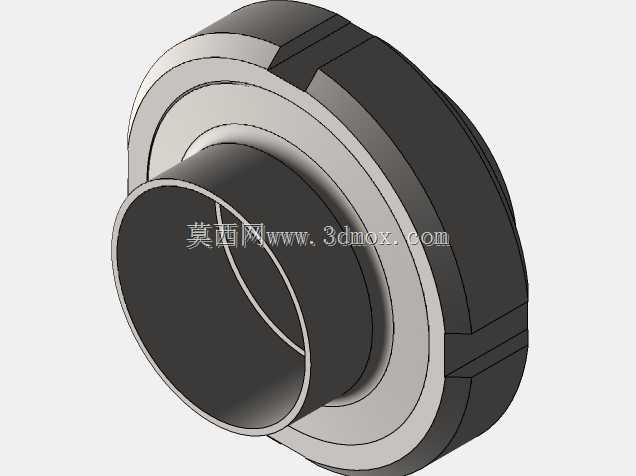

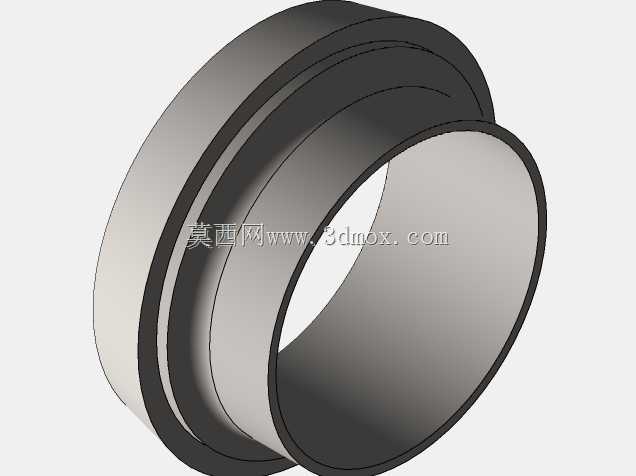

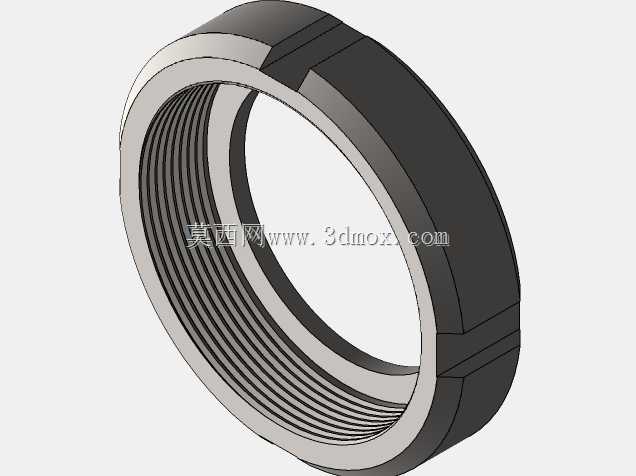

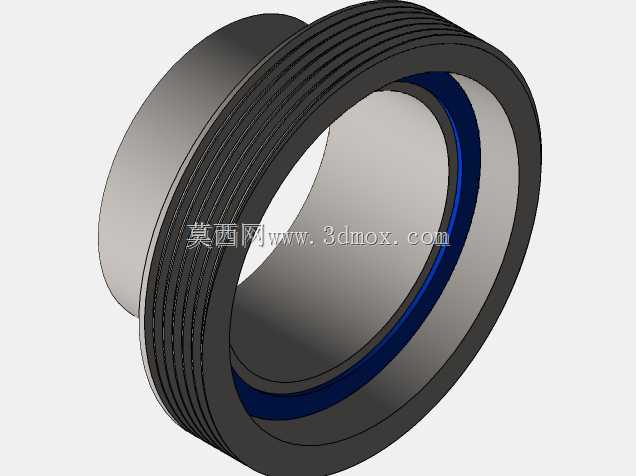

　　这款活接头采用AISI304不锈钢材质加工，本身具备优秀的耐锈蚀能力，适配常温水、弱腐蚀性流体、食品级物料等多种介质的输送场景，不会像普通碳钢活接那样在潮湿环境下出现锈死，导致后期无法拆解的问题。从结构设计来看，整个活接头由三个核心部分组成：带外螺纹的承插端、带内螺纹的锁紧螺母、以及带密封面的对接端，建模阶段严格遵循管路连接件的通用配合公差，锁紧螺母的内螺纹与承插端的外螺纹采用6H/6g的中等配合精度，既保证旋合过程顺畅无卡滞，又能避免配合间隙过大导致的密封面错位。密封面处预留了标准平垫片的安装槽位，可适配丁腈橡胶、氟橡胶、食品级硅胶等不同材质的密封垫片，设计人员可以根据实际输送的介质温度、腐蚀特性灵活选配垫片，在民用给排水、化工流体输送、食品级管路布设、中小型液压泵站回路搭建等场景里，可拆式管路连接的可靠性一直是现场运维和结构设计阶段需要重点考量的环节，DN50活接头作为公称通径50mm管路系统里的常用可拆卸连接件，承担着无需转动整段管路即可完成两段管道对接、拆卸的核心作用，尤其适合后期需要频繁检修、更换管路附件的工位，比如水处理设备的滤筒进出端、液压站的阀组外接管路、食品加工线的物料输送段，这类位置往往需要定期拆解维护，传统的法兰连接虽然密封可靠，但拆装需要拧动多组螺栓，作业空间要求高，而焊接连接则完全不具备可拆卸性，一旦后续需要改管或者更换元件，只能切割管路，施工成本和后期维护难度都大幅提升。

　　不需要额外修改接头本体结构。外形尺寸方面，DN50规格对应的通径完全匹配2寸公称管路，锁紧螺母的外圆做了对称的平面结构，方便现场使用管钳或者活动扳手施加拧紧力矩，不会出现圆螺母打滑拧不动的情况；承插端的长度控制在合理范围，既保证与管道焊接或者螺纹连接时有足够的结合长度，避免连接处受力脱落，又不会因为长度过大导致安装后管路外伸尺寸超标，挤占周边其他元件的安装空间。安装边界上，这款活接头安装时不需要在管路两端预留过长的操作空间，只需要保证锁紧螺母位置有足够的扳手转动空间即可，相比法兰连接需要预留螺栓穿入、拧紧的双侧空间，活接头的空间占用优势非常明显，尤其适合设备内部管路排布紧凑的场景，比如小型集成式液压站的阀块周边、

　　净水设备的滤瓶组之间，这类位置往往空间局促，法兰和其他大体积连接件根本无法布置，活接头的紧凑结构刚好能适配这类狭小空间的连接需求。建模过程中，对所有的过渡圆角都做了合理处理，没有尖锐的棱角，一方面避免安装过程中划伤操作人员，另一方面也减少了流体在接头内部的阻力，接头内部的流道做了等径设计，没有出现通径缩口的情况，不会因为接头的存在增加整个管路的流体压损，这一点对于大流量输送场景尤为重要，很多劣质活接头为了节省材料会刻意缩小内部通径，看似外形尺寸符合DN50规格，实际通径只有40mm左右，会导致整个管路的流量不足，泵组负载升高，长期运行还会在缩口位置形成涡流，加剧管路振动和密封件的冲蚀磨损。锁紧螺母的外圆还设计了两道环形凹槽，既可以作为拧紧到位的视觉标识，也能在一定程度上增加螺母的结构强度，避免拧紧力矩过大时螺母出现开裂变形；对接端的密封面做了精车处理的平面度要求，保证垫片压紧后能形成连续的密封带，不会因为密封面凹凸不平出现渗漏。在实际选型应用中，这款活接头可以适配多种连接方式的管路，承插端既可以与同规格的不锈钢管进行氩弧焊接，也可以根据需求加工成内螺纹或者外螺纹形式，与带螺纹的管道、阀件直接对接，不需要额外加装转换接头，减少了管路的连接点数量，也就降低了潜在的渗漏风险。对于三维建模从业者来说，搭建这类管路附件模型时，不能只做外形的视觉还原，必须严格按照实际安装配合尺寸来建模，尤其是螺纹的旋合长度、密封面的尺寸、扳手位的尺寸，

　　这些参数直接影响后续整机装配时的干涉检查结果，如果模型尺寸不准，后期出工程图或者做装配仿真时就会出现错误，导致实际加工出来的零件无法装配。很多新手建模时容易忽略活接头内部流道的等径设计，把内部做成阶梯状，不仅不符合实际产品的结构，还会在后续做流体仿真时给出错误的压损数据，影响整个管路系统的泵阀选型。另外，锁紧螺母和接头本体之间的配合间隙也要在模型里合理体现，不能做成完全零间隙的贴合状态，实际生产中零件存在加工公差，必须预留合理的间隙才能保证装配顺畅，模型里的间隙值可以按照中等公差等级来设置，既符合实际生产情况，也不会因为间隙过大导致视觉上显得结构松散。在管路系统的装配设计中，活接头的布置位置也有讲究，一般会设置在需要经常拆卸的元件两端，比如阀门、流量计、过滤器的进出口位置，这样后期更换这些元件时，只需要松开两端的活接螺母，就可以把元件拆下来，不需要转动两侧的长管路，大幅降低运维的工作量。这款DN50活接头的结构设计经过了实际工况的验证，304材质的本体可以承受1.6MPa的常规工作压力，满足大部分工业和民用管路的压力要求，如果是高压工况，还可以通过加厚本体壁厚、升级密封垫片材质的方式来提升压力等级，基础结构不需要做大幅改动，具备很好的衍生适配性。
