带标识牌球头定位销轴结构设计

　　在工装夹具、小型定位机构以及快换连接组件的设计场景里，这类带方形标识基座的球头销轴是很常见的定位连接件，很多做非标设备的结构工程师在做工位定位、快拆连接的时候都会用到类似结构。先从实际使用场景来说，这类零件常出现在需要快速插拔定位的工位上，比如小型装配线的工件托盘定位、检具的快速对位、工装夹具的快速锁紧配合端，球头的设计是为了插入配合孔的时候能自动导正，不需要操作人员完全对准孔位就能顺利插入，降低对位难度，提升装配或者换型的效率。

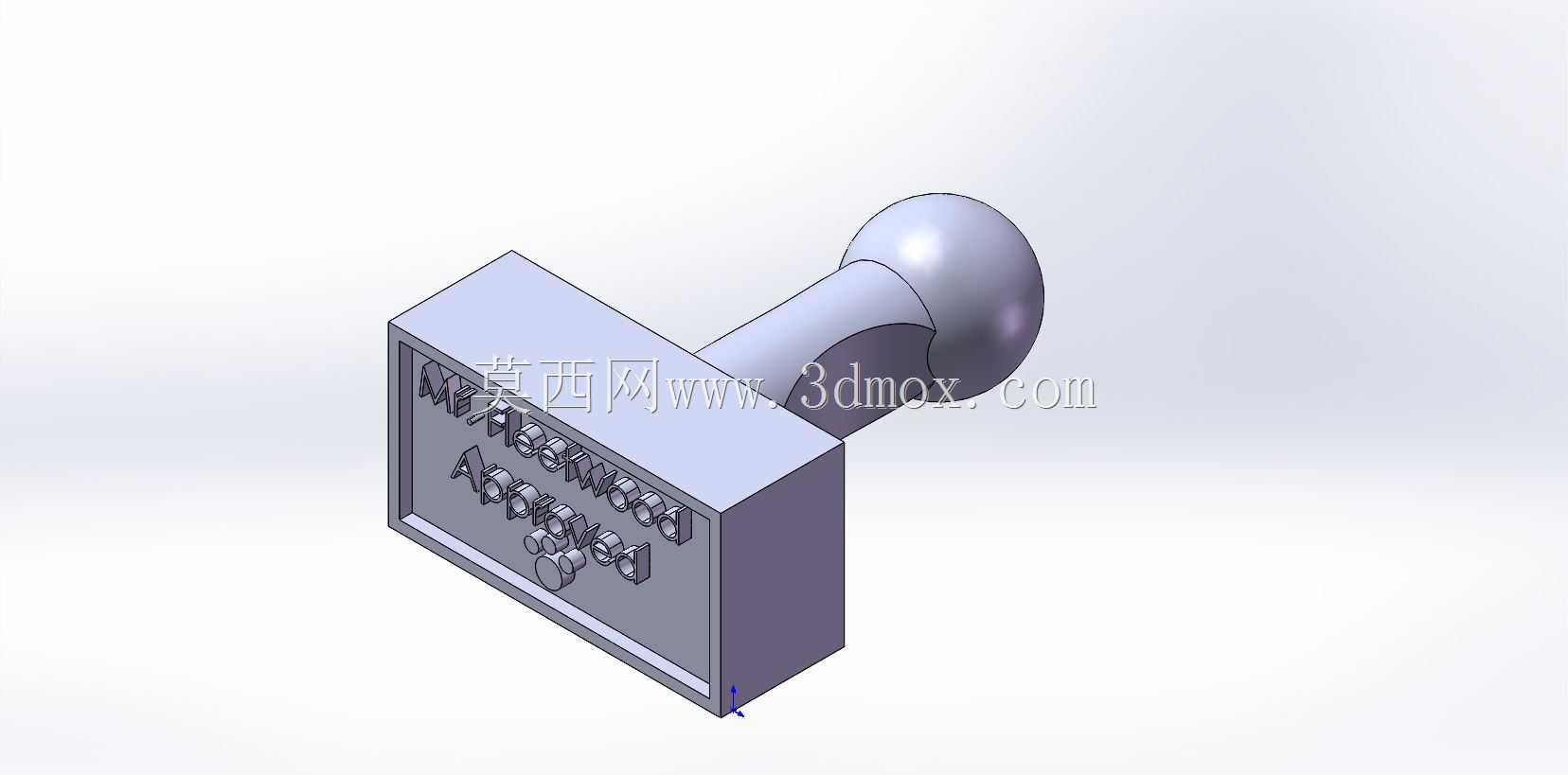

　　从功能特性上拆解，这个结构分为两个核心部分，一端是球形的头部，另一端是带凸起字符标识的方形基座，中间是过渡的圆柱杆身。球形头部的表面粗糙度要求通常会控制在Ra1.6以内，减少插拔过程中的摩擦阻力，同时避免刮伤配合孔的内壁，长期使用也不容易出现卡滞的问题；中间的圆柱杆身是和配合孔做间隙配合的部分，公差一般选h7或者h8，根据定位精度要求调整，如果是高精度定位场景可以选g6配合，兼顾滑动顺畅度和定位精度；方形基座的作用一方面是限位，当销轴插入到位之后，方形端面会和安装面贴合，控制插入深度，另一方面方形结构可以防止销轴在安装之后出现周向转动，避免杆身长期受扭转力出现变形或者断裂，基座表面的凸起字符是用来做零件标识的，方便设备维护的时候快速识别零件规格、安装方向，也能在多工位同类型销轴混用的时候快速区分，避免装错位置。

　　设计思路上，做这个结构的时候首先要考虑插拔的行程需求，杆身的长度要比配合的通孔深度长出3-5mm，保证球头完全穿过配合件之后能留出足够的锁紧空间，球头的直径要比杆身直径大1-2mm，形成一个自然的卡位台阶，和锁紧卡扣配合的时候能牢牢卡住，不会因为设备振动出现松脱。方形基座的厚度一般不小于杆身直径的0.8倍，保证基座有足够的结构强度，在插拔受力的时候不会出现断裂，基座的边长要比杆身直径大4mm以上，留出足够的受力面，操作人员插拔的时候手指捏持也更方便。安装边界方面，这类销轴的安装孔需要做倒角处理，孔口倒角C1-C1.5，和球头的导入角度匹配，进一步降低插入阻力，安装面的平面度要求控制在0.1mm以内，保证方形基座和安装面完全贴合，不会出现倾斜导致杆身别劲的问题。如果是用在经常需要插拔的场景，杆身表面可以做淬火处理，硬度达到HRC40-45，提升耐磨性能，延长零件的使用寿命，要是用在有腐蚀的环境里，也可以选择不锈钢材质或者做表面镀镍处理，避免生锈导致插拔卡滞。

　　很多新手工程师在做这类销轴设计的时候容易忽略基座的防转设计，做成圆形基座，结果使用过程中销轴跟着转动，导致表面的标识方向错位，甚至杆身和配合孔长期摩擦出现偏磨，用不了多久就会出现定位间隙过大的问题；还有的会把球头和杆身的过渡圆角做太小，应力集中在过渡位置，插拔受力大的时候容易从根部断裂，这个位置的圆角一般要做R0.5以上，分散应力。另外在实际选型的时候，要根据承受的剪切力来选择杆身直径，比如承受1000N剪切力的场景，杆身直径选8mm的45号钢材质就足够，要是受力更大就要相应加大直径或者更换强度更高的材质。这类零件虽然结构简单，但是在小型工装和非标设备里的用量很大，结构设计的合理性直接影响整个机构的使用顺畅度和维护成本，做三维建模的时候要把各个配合面的公差、表面处理要求、倒角圆角都标注清楚，避免加工出来的零件达不到使用要求，尤其是球头部分的球面度要控制好，不能出现椭圆或者凹凸的问题，否则插入的时候会出现卡滞，影响使用体验。
