多辐条汽车轮毂轮辋结构设计方案

　　在乘用车底盘行走系统的部件选型与结构匹配环节，轮辋作为连接轮胎与车桥轴头的核心承载构件，其结构合理性直接影响整车行驶的平顺性、转向响应精度以及高速工况下的动平衡表现。日常道路行驶场景中，轮辋需要持续承受来自路面的颠簸冲击、制动过程传递的扭矩载荷，以及转向时产生的侧向力，同时还要兼顾制动系统的散热空间预留、轮胎安装的密封匹配要求，这也是轮辋结构设计中需要反复权衡的核心要点。

　　本次设计的轮辋采用主流的五孔安装定位结构，安装孔的节圆直径、中心定位孔尺寸均参照常规家用乘用车的轴头匹配参数设定，可直接适配多数紧凑型、中型家用车型的前轮驱动或四轮驱动轴头，安装时通过轮毂螺栓的预紧力实现轮辋与轴头法兰面的刚性贴合，中心孔与轴头定位凸台的间隙配合可保证装配时的同轴度，避免高速转动时出现偏心抖动问题。轮辋的轮缘部分采用标准深槽轮辋的轮廓尺寸，胎圈座的角度、凸缘的宽度与高度均满足子午线轮胎的安装匹配要求，可适配常规17-18英寸规格的民用轿车轮胎，装配时轮胎胎圈可与轮辋胎圈座紧密贴合，保证充气后的密封性能，同时在轮胎亏气行驶时，轮缘的凸起结构可避免胎圈脱槽引发的安全风险。

　　结构设计上提供了两种辐条配置方案，分别为八辐条与十辐条的放射状布局，两种方案的轮辋外轮廓、安装接口尺寸完全一致，仅辐条的数量与单根辐条的截面尺寸做对应调整。八辐条方案的单根辐条截面更宽，辐条之间的镂空区域更大，可给制动卡钳预留更充足的安装与散热空间，适合匹配大尺寸制动盘与多活塞制动卡钳的性能取向车型，行驶过程中气流可通过辐条间隙直接冲刷制动盘与卡钳表面，带走连续制动产生的热量，避免制动热衰减。十辐条方案的单根辐条截面更窄，辐条分布更密集，整体承载的应力分布更均匀，在相同的载荷要求下可适当降低辐条的壁厚，实现轮辋整体的轻量化，降低非簧载质量，提升悬架的响应速度与行驶滤震表现，更适合家用舒适取向的车型配置。

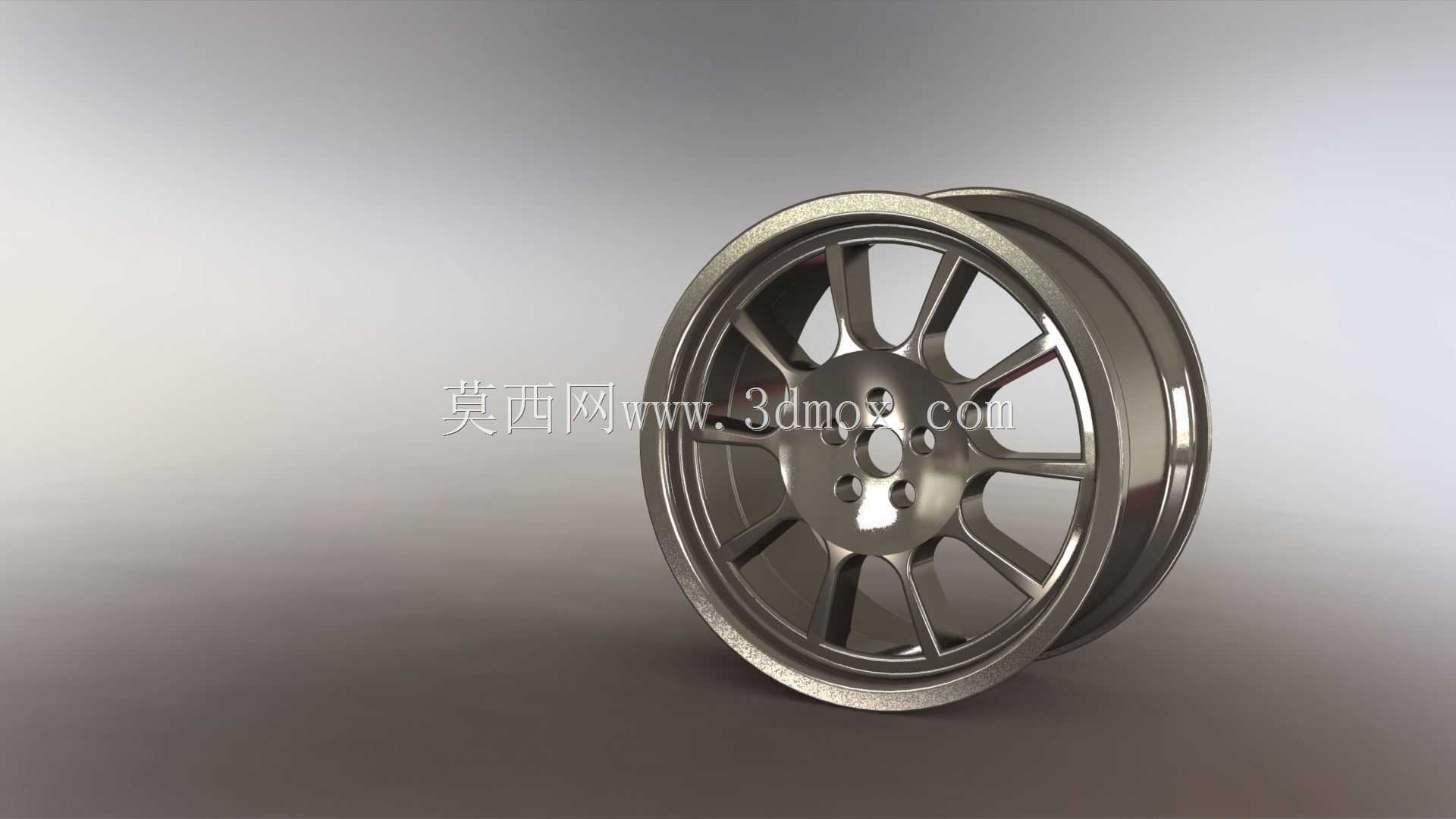

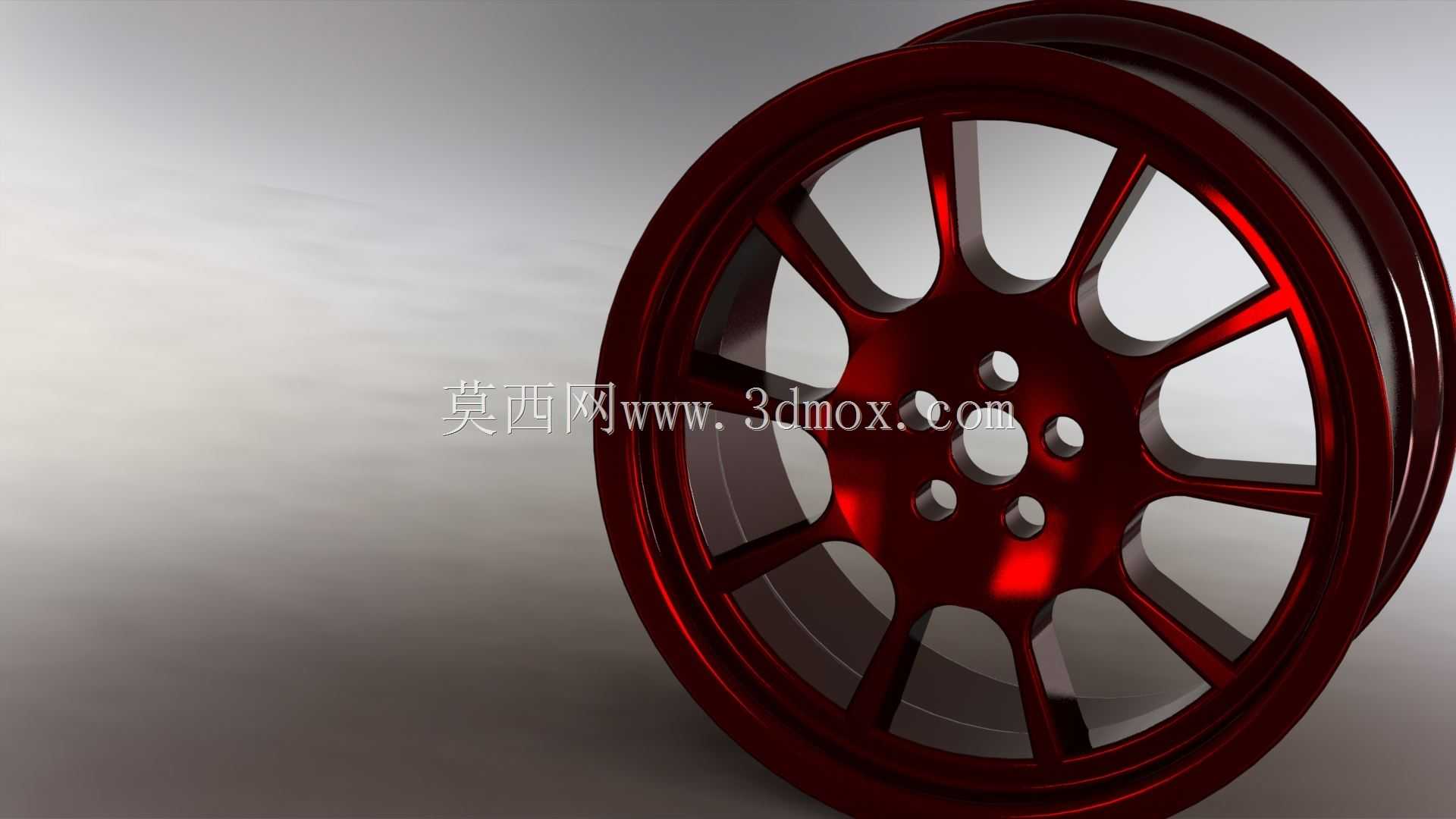

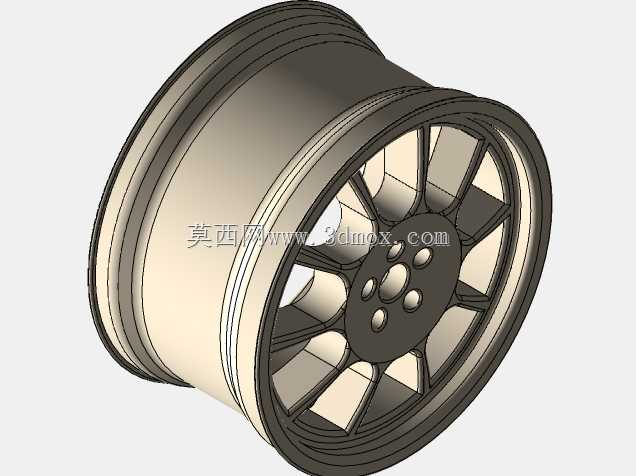

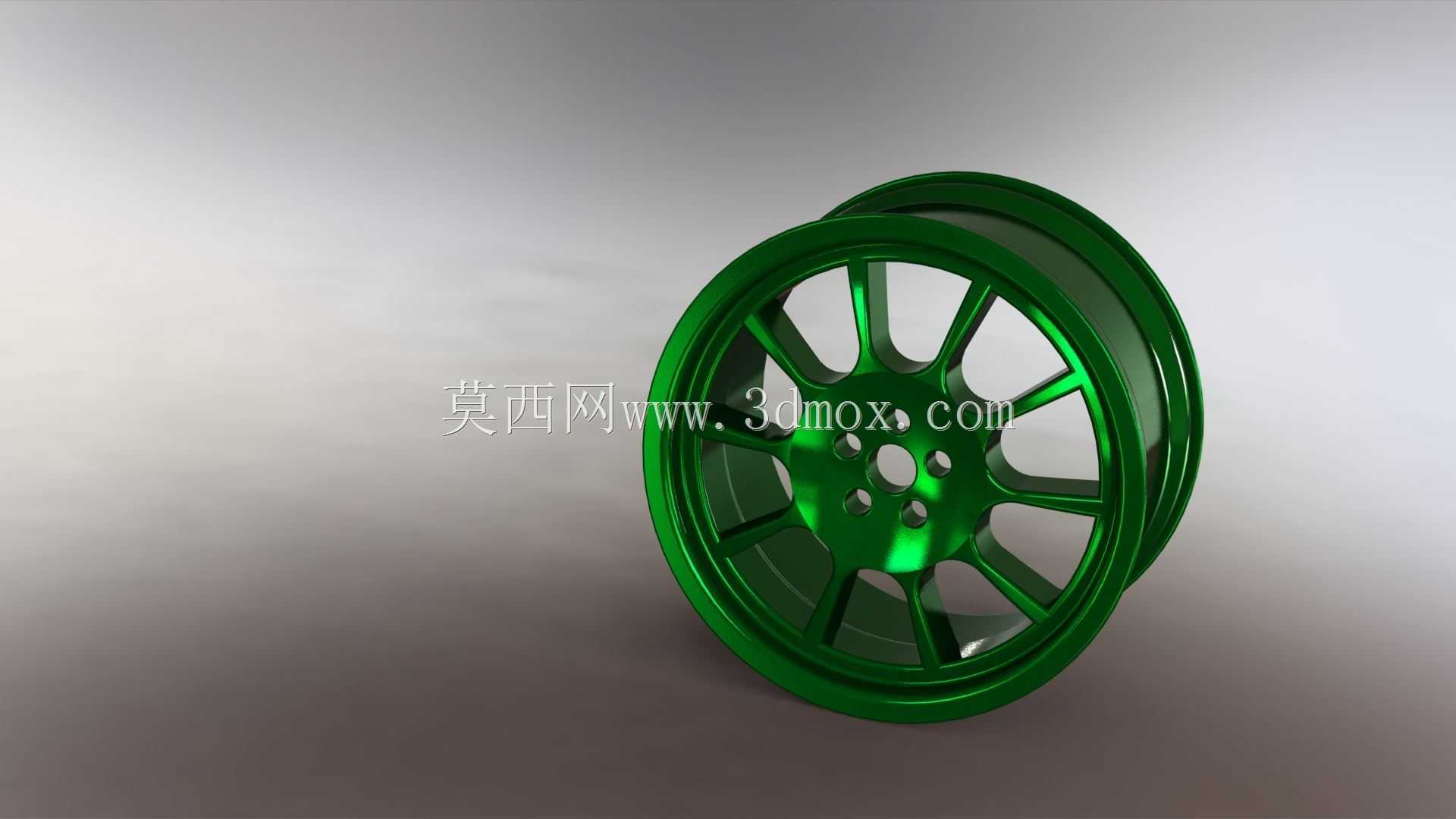

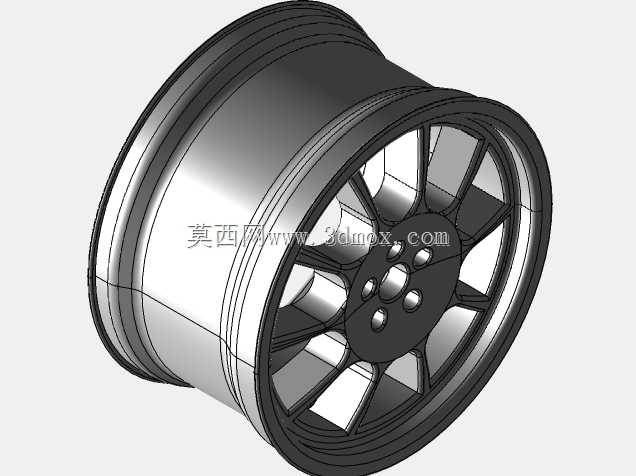

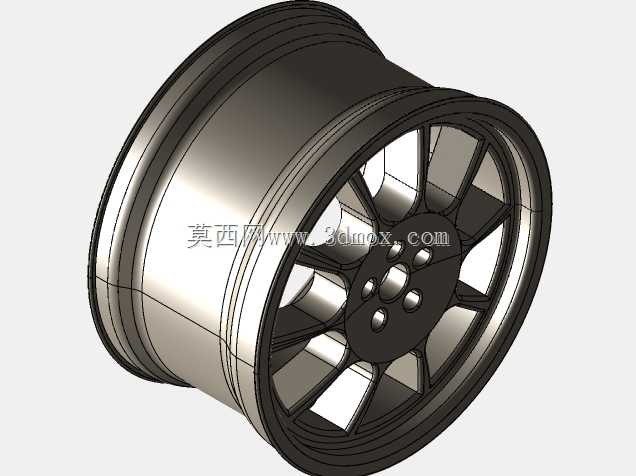

　　建模过程中先完成轮辋的旋转基体特征构建，按照轮辋的标准轮廓绘制截面草图，通过旋转命令生成轮辋的基础筒体结构，之后根据选定的辐条数量绘制单根辐条的截面轮廓，通过放样命令生成单根辐条的实体特征，再通过圆周阵列完成所有辐条的布局，最后对辐条与轮辋筒体、辐条与中心安装盘的连接位置做圆角过渡处理，避免应力集中。两种配置通过建模软件的配置功能进行管理，可快速切换辐条数量与对应尺寸参数，无需重复建模，方便后续针对不同车型的匹配需求做参数调整。渲染环节采用金属烤漆材质模拟实际轮辋的表面处理效果，可直观呈现轮辋装车后的视觉质感，方便前期方案评审与外观选型。

　　实际装车应用中，轮辋的安装端面平面度、安装孔的位置度都需要满足严格的形位公差要求，装配时需要按照规定的扭矩顺序拧紧轮毂螺栓，避免预紧力不均导致轮辋变形。轮辋的气门嘴安装孔位置做了加厚处理，可适配常规的橡胶气门嘴与金属胎压监测气门嘴，满足不同车型的配置需求。轮辋的内侧轮廓预留了平衡块的安装位置，可粘贴式平衡块的安装提供平整的贴合面，保证动平衡校正的精度，避免高速行驶时的方向盘抖动问题。
