陀螺晶格均匀填充轻量化承载结构

　　这类陀螺晶格填充结构，最早是在高端装备轻量化改造项目里接触到的，当时要给某型重载转运平台的支撑垫块做减重优化，传统实心结构不仅自重过大，还会在高频振动工况下出现应力集中开裂的问题，换用点阵填充的方案试了十多版，最后发现陀螺构型的晶格在多向受力下的表现远优于常规的立方体、四面体点阵。从实际应用场景来看，这类均匀填充结构覆盖的领域很广，小到精密检测设备的隔振基座内衬，大到轨道交通车辆的内饰承载骨架、航空航天领域的非主承力舱段夹层，甚至是新能源动力电池包的内部缓冲支撑结构，都能看到这类晶格填充的设计逻辑——在保证结构刚度满足工况要求的前提下，最大限度去除冗余材料，同时利用晶格自身的构型特点实现吸能、隔振的附加功能。

　　从功能特性上拆解，这套陀螺晶格填充结构最核心的优势是各向力学性能的均匀性，常规的立方晶格在垂直于杆系方向受力时很容易出现失稳，四面体晶格的应力集中点多集中在节点位置，反复受载后容易从节点处萌生裂纹，而陀螺构型的最小曲面晶格，整个结构的壁厚过渡连续，没有突兀的截面突变，受力时载荷会沿着曲面均匀分散到整个填充区域，不会出现局部应力峰值过高的问题。实际测试下来，同等填充率的前提下，这种结构的抗压强度比常规立方点阵高40%左右，抗冲击吸能的效率更是能提升一倍以上，尤其是在承受斜向载荷的时候，不会出现常规点阵那种方向性的刚度骤降问题，对于受力方向复杂的工况适配性极强。

　　设计思路上，做这类结构首先要确定外部的安装边界，也就是外层包裹的实体壳体的尺寸公差，毕竟填充结构最终要和外部安装位配合，壳体的外壁厚度要根据整体受载的最大弯矩来计算，通常会在填充区域和外壳的连接位置做0.5到1毫米的过渡圆角，避免晶格和壳体连接的位置出现应力断层。内部晶格的单元尺寸要根据整体结构的大小来匹配，单元过小会导致建模和后续加工的难度陡增，单元过大则会出现局部刚度不足的问题，通常会把单元尺寸控制在整体结构最小壁厚的3到5倍，保证每个晶格单元都能完整成型，不会出现局部断连的情况。另外填充的均匀性不是指完全等距的阵列，要根据结构的受力分布做局部的密度微调，比如靠近安装固定面的位置晶格密度适当提高，远离受力点的区域可以适当降低填充率，不过这套结构做的是全区域均匀填充，适配的是受力方向完全随机的通用承载场景，不需要做局部的密度梯度调整。

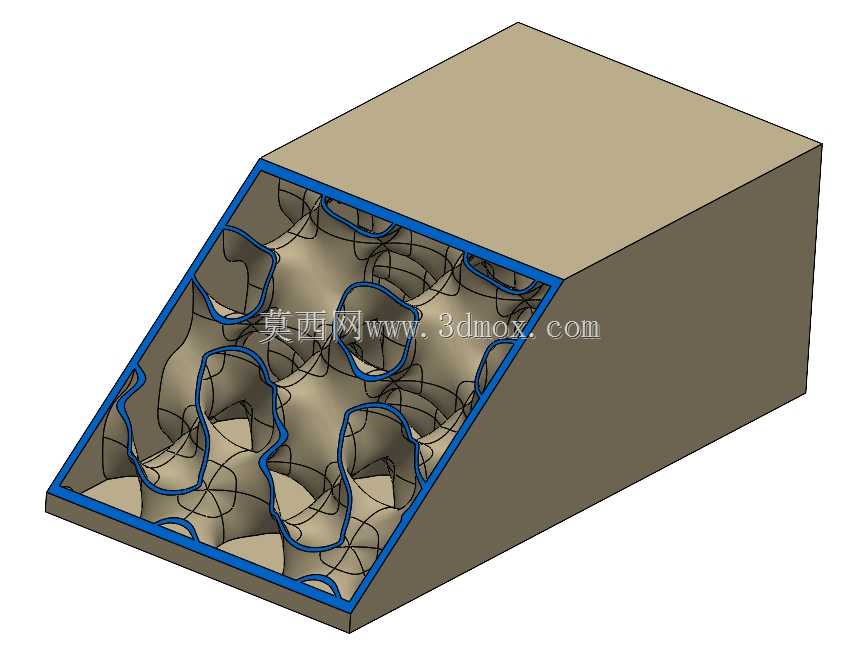

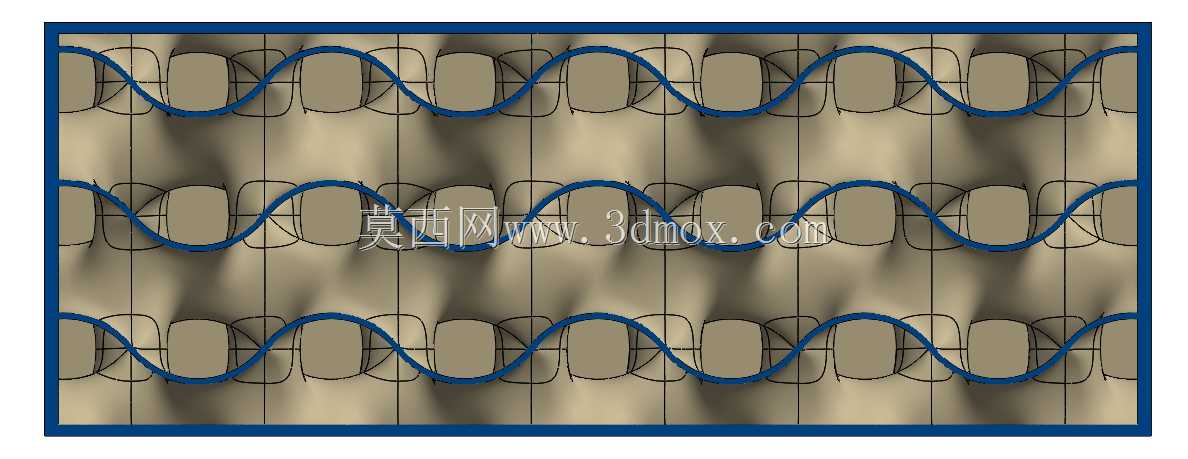

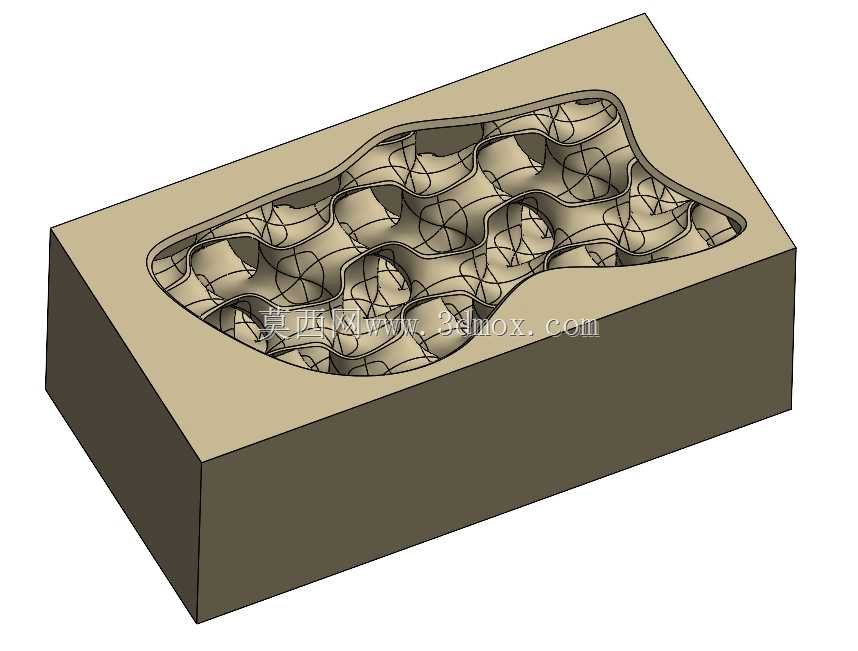

　　外形尺寸和安装边界方面，这类填充结构的外部轮廓完全可以根据实际安装空间做适配调整，图中展示的是矩形块的填充样件，实际应用中可以把外部轮廓做成任意的异形曲面，内部的陀螺晶格会自动沿着轮廓边界做裁剪，保证靠近外壁的晶格单元和壳体完全融合，不会出现悬空的杆系结构。安装的时候不需要对晶格填充区域做额外的加工，只需要保证外部壳体的安装面平面度、安装孔的位置度符合装配要求即可，因为内部的填充结构是完全封闭在壳体内部的，不会和外部的连接件产生干涉。需要注意的是，如果采用3D打印工艺加工这类结构，要提前预留好打印过程中的排粉通道，尤其是封闭的壳体结构，要在非安装面设计直径1到2毫米的排粉孔，打印完成后把内部未烧结的粉末清理干净后再封堵，避免残留的粉末在结构内部晃动影响使用性能。另外如果是用于有隔振需求的场景，可以在晶格填充的空隙里填充阻尼硅胶，利用晶格的结构变形和阻尼材料的内耗共同实现振动衰减，比单纯的橡胶隔振垫的承载能力高很多，同时使用寿命也更长，不会出现橡胶老化开裂的问题。

　　从工程落地的角度看，这类结构的设计难点不在于晶格的生成，而在于后续的力学仿真验证，因为晶格单元的数量多，常规的实体网格划分会导致计算量过大，通常会采用均质化的方法把晶格区域等效成各向异性的实体材料，先做整体的刚度、强度校核，再截取局部的晶格单元做细观的应力分析，保证每个单元的最大应力都低于材料的许用应力，避免出现局部失效的问题。另外不同的加工工艺对晶格的最小壁厚有不同的要求，比如采用FDM工艺打印的话，最小壁厚不能低于1.2毫米，否则会出现打印断丝的问题，采用金属SLM工艺的话，最小壁厚可以做到0.3毫米，但要考虑打印过程中的支撑去除问题，陀螺构型的晶格因为是自支撑的最小曲面结构，打印过程中不需要额外添加内部支撑，很大程度上降低了后处理的难度，这也是这类结构能在工业领域快速推广的重要原因。
