带网纹滚花防滑结构手拧调节螺钉

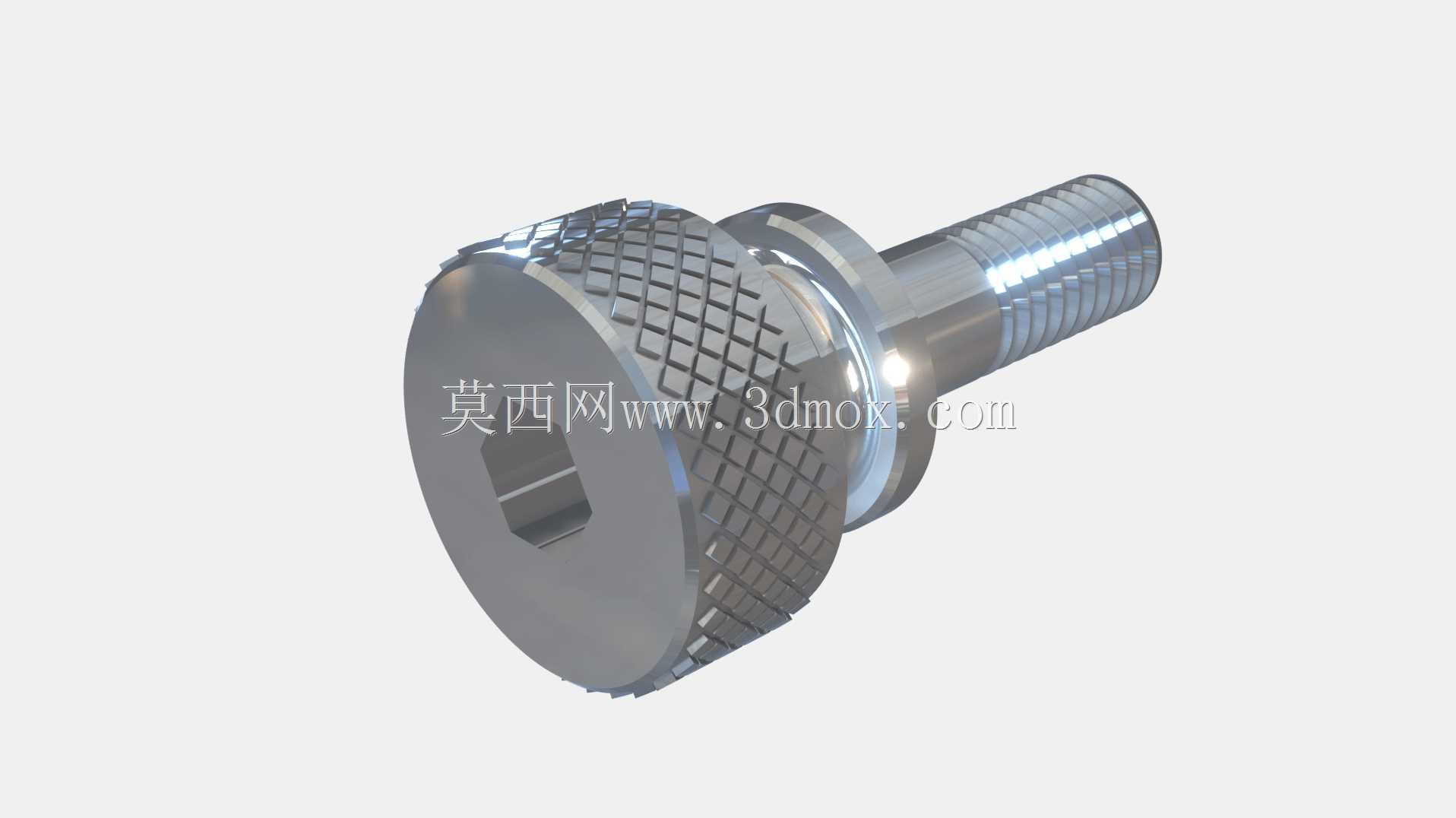

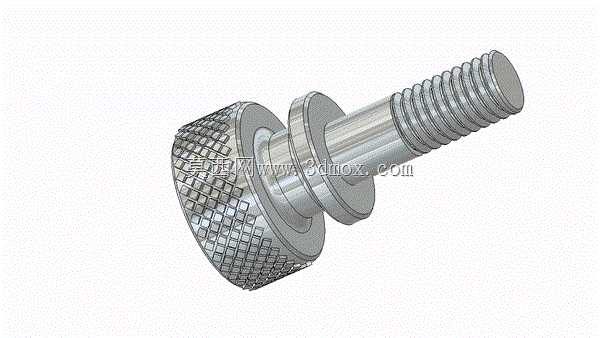

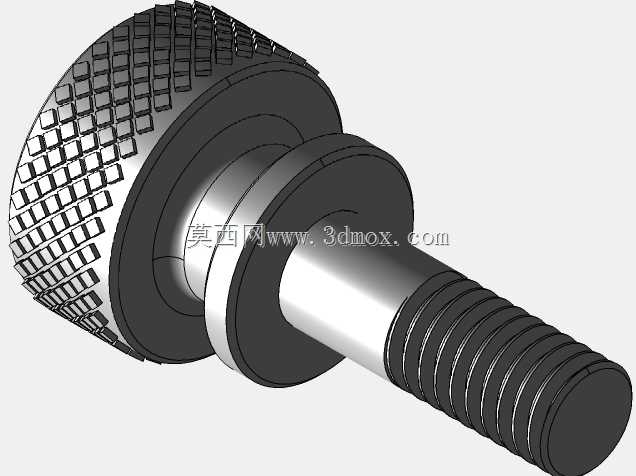

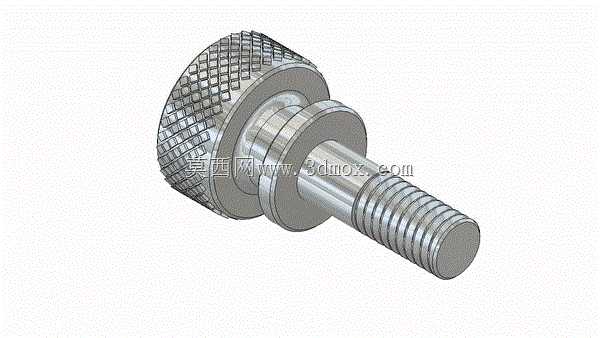

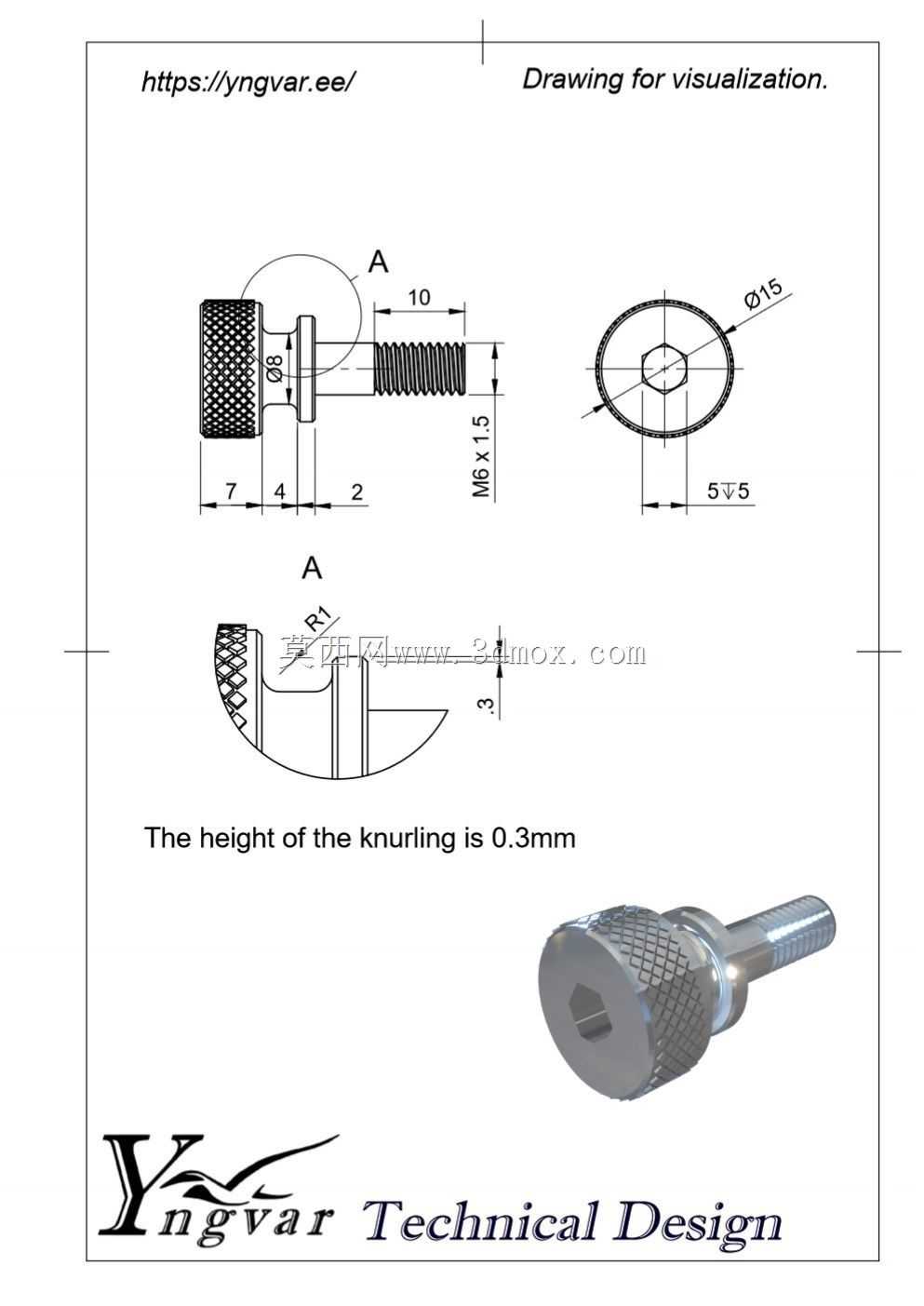

　　这款手拧调节螺钉的设计核心围绕无工具快速操作场景展开，头部采用网纹滚花工艺，滚花纹路的齿距、齿深经过反复校核，既保证手指拧动时的摩擦力足够，不会出现打滑脱手的情况，又不会因为齿尖过于尖锐划伤操作人员手部，在需要频繁手动调节松紧、位移的设备工位上，这类结构能大幅降低操作辅助工具的依赖，提升调试、拆装的效率。从结构布局来看，螺钉头部与螺纹段之间设置了两级轴肩，靠近滚花头部的第一级轴肩直径大于螺纹大径，主要承担轴向限位作用，安装时该轴肩端面直接贴合被连接件的安装面，既能控制螺钉的拧入深度，避免螺纹过拧损伤基材内螺纹，也能在长期频繁拧动的工况下，分散头部对安装面的压应力，防止软质基材表面被压溃变形；第二级轴肩直径略小于第一级，

　　可适配不同沉孔深度的安装场景，在部分需要轴肩穿过安装板让位孔的结构中，能起到径向导向作用，避免螺钉拧入时出现偏斜，保证螺纹啮合的同轴度。螺纹段采用标准公制粗牙螺纹设计，牙型角60度，螺纹公差带选用中等配合精度，兼顾了连接强度与拆装顺畅度，适合多数通用设备的内螺纹孔适配，无需额外定制特殊规格螺纹，降低备件替换的成本。滚花头部的厚度设计充分考虑了手指捏持的受力需求，厚度控制在成年人拇指与食指捏持时的舒适接触范围内，拧动时手指的受力面足够，即使需要施加较大预紧力的场景，也不会因为头部过薄导致手指局部压强过大产生不适感。从安装边界来看，该螺钉的最大外径为滚花头部的外圆尺寸，安装时需要预留足够的径向操作空间，

　　保证手指能够完整捏住滚花头部完成旋转动作，轴向安装长度需要结合两级轴肩的厚度与螺纹段长度核算，确保拧入后螺纹啮合长度满足受力要求，同时轴肩端面能够可靠贴合限位面，不会出现轴向窜动。这类零件广泛应用于各类检测夹具的手动锁紧工位、小型实验设备的调节机构、电子设备的面板快拆结构、工装治具的位置调整模块中，在不需要大扭矩锁紧的场景下，替代需要内六角、螺丝刀操作的普通螺钉，省去工具取用的环节，尤其适合洁净车间、现场调试等不便携带零散工具的作业场景。设计过程中，滚花区域与光轴、螺纹段的衔接处都做了微小的圆角过渡，避免应力集中导致的零件断裂，在频繁承受拧动扭矩的工况下，过渡圆角能够分散应力流，提升零件的疲劳寿命；螺纹末端设置了倒角导向，

　　安装时能够快速对准内螺纹孔入口，避免螺纹首牙磕碰损伤，提升装配效率。滚花的纹路采用径向交叉网纹，相比直纹滚花，在各个拧动角度下都能提供均匀的摩擦力，不管是顺时针拧紧还是逆时针拧松，手指接触的防滑效果一致，不会出现单向打滑的问题，适合需要双向频繁调节的使用场景。轴肩的端面加工有较高的平面度要求，贴合安装面时能够保证足够的接触面积，锁紧后不会出现偏斜，对于有定位要求的安装场景，轴肩端面与螺纹的同轴度公差控制在合理范围内，保证螺钉锁紧后被连接件的位置精度不会出现偏移。
