T型黑色静电喷涂铝制标牌固定板

　　这款T型结构的黑色固定板，主要面向工业铝型材框架的标牌安装场景设计，在自动化生产线外围防护栏、设备机架、车间物料架的标识系统搭建中应用十分广泛。日常做设备改造或者新线搭建时，经常遇到需要在30系列铝型材的垂直拼接位置加装设备铭牌、安全警示标识、工位状态标牌的需求，普通的平板安装件只能贴合单根型材的平面，遇到两根型材呈90度垂直交汇的节点，要么需要额外加装转接件，要么需要现场打孔弯折板材，不仅增加现场施工的工作量，还容易因为现场加工的精度不足导致安装歪斜、固定不牢的问题，这款T型板就是针对这类垂直安装节点做的适配设计。板材整体采用2.65毫米厚度的铝合金板材加工，表面做黑色静电粉末喷涂处理，这种处理方式相比普通的阳极氧化黑，

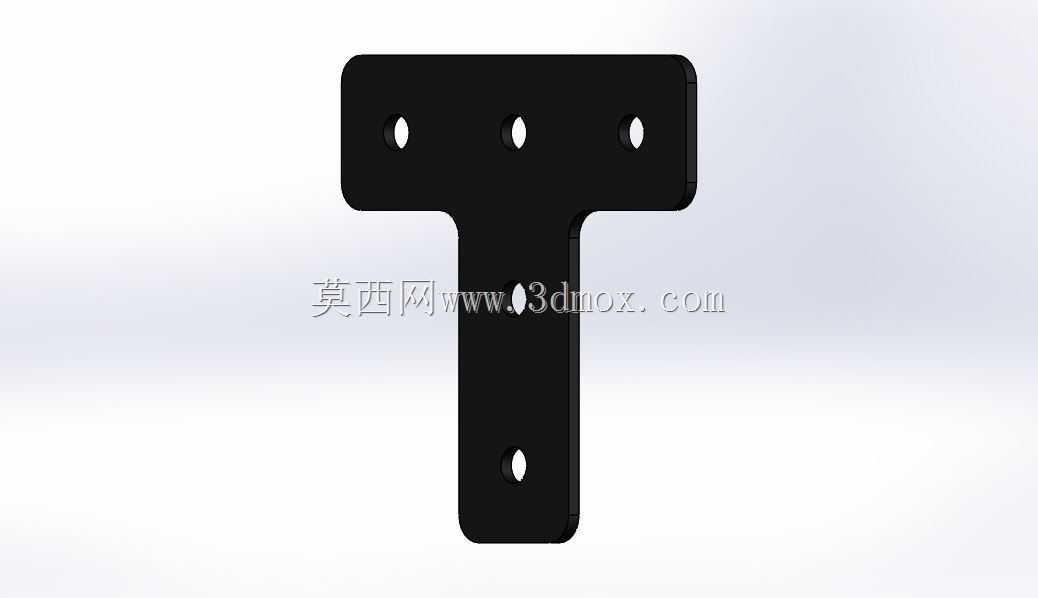

　　表面的耐磨耐刮性能更好，在车间多尘、偶尔有切削液飞溅的环境下，涂层不容易出现脱落、露白的问题，哑光黑的表面也不会产生强光反射，不会干扰车间操作人员的视线，和工业铝型材常用的银白氧化、黑色氧化表面都能形成协调的视觉搭配，不会显得突兀。结构上采用横边加竖边的T型布局，横边长度适配30毫米规格铝型材的端面安装宽度，三个安装孔沿横边的长度方向等距排布，孔位的中心距严格匹配30系列铝型材的槽口中心间距，不需要额外扩孔或者调整位置，就可以直接用T型螺栓搭配法兰螺母固定在型材的槽道内，竖边沿垂直方向向下延伸，同样设置了两个沿竖边轴线排布的安装孔，下方的孔位可以直接固定在垂直方向布置的另一根铝型材槽道内，

　　整个板件在90度垂直交汇的型材节点上形成跨接固定，不需要额外的转接支撑，单块板就可以完成两个垂直方向型材的连接同时预留标牌安装平面。设计时特意将所有的安装孔都做了长圆孔处理，而不是采用固定直径的圆孔，这是考虑到现场铝型材拼接时难免存在少量的安装累计误差，长圆孔可以提供正负1.5毫米的位置调整余量，就算型材拼接时存在少量的错位，也可以通过调整螺栓在长圆孔内的位置完成板件的找平找正，不会因为孔位差一点就无法安装。板件的所有外角都做了R2的圆角处理，没有尖锐的直角毛刺，一方面是避免安装过程中划伤操作人员的手部，另一方面也不会因为尖锐边角磕碰导致涂层崩裂，提升长期使用的耐用性。实际安装时，横边贴合水平布置铝型材的外侧平面，

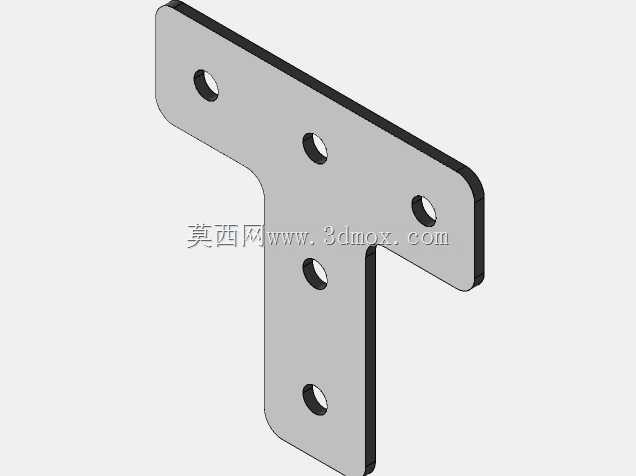

　　竖边贴合垂直布置铝型材的外侧平面，两个方向的固定点让板件的抗扭转性能比单方向固定的平板提升很多，就算受到意外的碰撞，也不会出现歪斜脱落的问题，板件的平整平面可以直接粘贴亚克力标牌、金属蚀刻铭牌，也可以通过板上预留的孔位直接用螺丝固定硬质的标识牌，不需要额外在铝型材上打孔，不会破坏铝型材本身的结构强度，后期如果需要更换标识内容，只需要拆卸标牌部分，不需要改动板件的固定结构，维护十分方便。在做铝型材框架的三维建模时，这款板件的模型可以直接装配到30系列铝型材的垂直拼接节点上，不需要再单独绘制安装板的草图，孔位、外形尺寸都已经和标准型材的参数做了匹配，装配时可以直接做重合、同轴心的配合，快速完成整个标识系统的布局设计，也可以直接导出工程图用于外协加工，不需要反复核对安装孔位的间距和板材的厚度参数，减少设计阶段的重复工作量。
