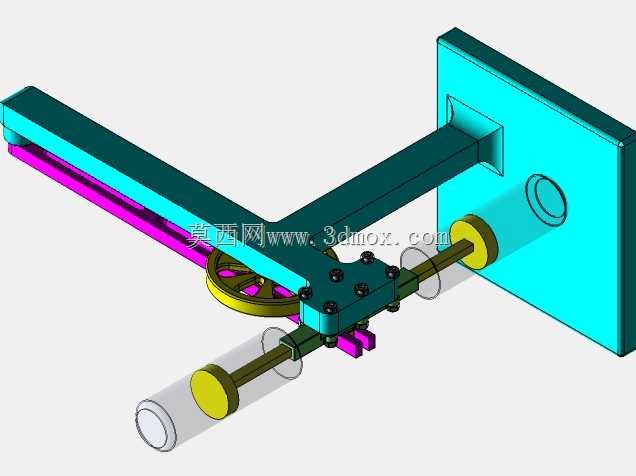

四杆快速回位传动机构三维结构

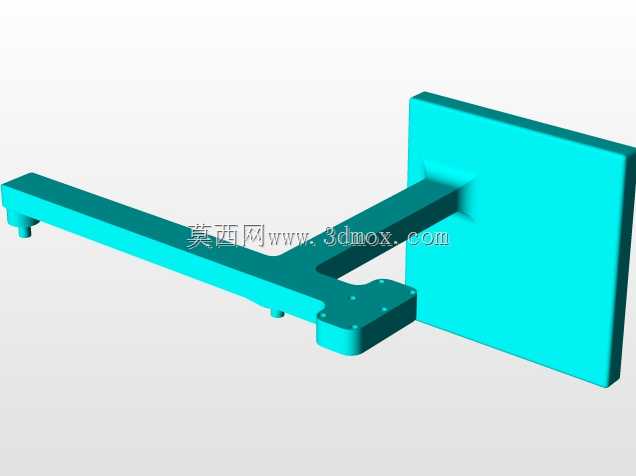

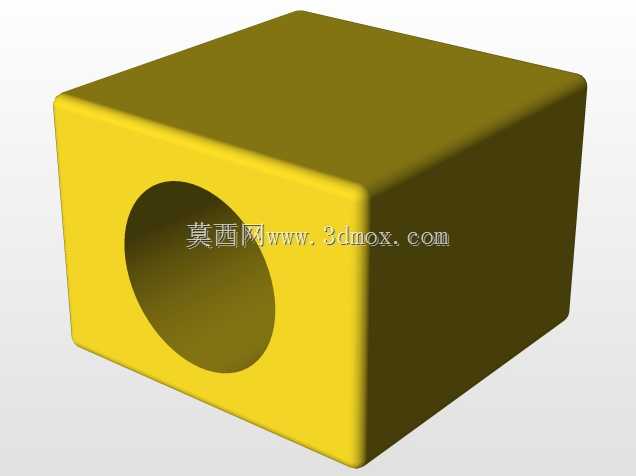

　　在轻工自动化送料、小型冲压工位的上下料动作、纺织机械的纬纱往复推送这类需要执行往复直线动作的工位上，常规等速曲柄滑块机构存在回程耗时与工作行程耗时一致的问题，直接拉低整线的节拍效率，四杆快速回位传动机构正是针对这类痛点设计的执行端传动结构。从实际安装边界来看，该机构整体采用立式安装板作为承载基准，安装板上预留的穿轴孔位与固定凸台，可直接适配常见40系列铝型材机架或者10mm厚度钢板支架的安装孔距，不需要额外加工转接板，整套机构横向伸出长度控制在320mm范围内，竖直方向占用高度不超过180mm，输出端的直线运动轴同轴度公差控制在0.02mm以内，安装时只需要保证输入曲柄轴的回转中心与安装板平面垂直，即可避免运行过程中出现卡滞、

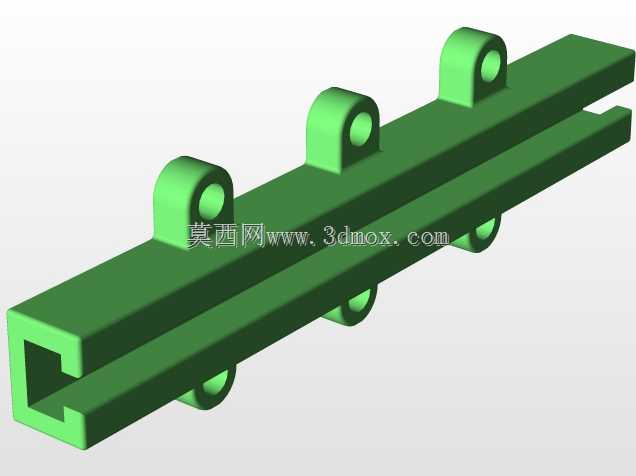

　　异响的问题。设计过程中没有采用复杂的异形杆件，所有传动连杆均采用矩形截面型钢加工，连杆之间的铰接点统一使用标准销轴配合铜套做转动副，一方面降低了零件加工的难度，常规铣削设备即可完成所有杆件的加工，不需要定制特殊型材；另一方面铜套的耐磨属性可以保证机构在连续8小时运行的工况下，铰接点的磨损量控制在0.01mm/1000小时以内，日常维护只需要定期在铰接点加注润滑脂即可，不需要频繁更换易损件。从功能特性来看，该机构通过调整曲柄的铰接偏心距、连杆与摆杆的长度配比，实现工作行程阶段输出端的移动速度平缓均匀，速度波动量控制在15%以内，避免工作过程中因为速度突变导致待加工工件移位、磕碰的问题，而回程阶段输出端的移动速度提升至工作行程的2.

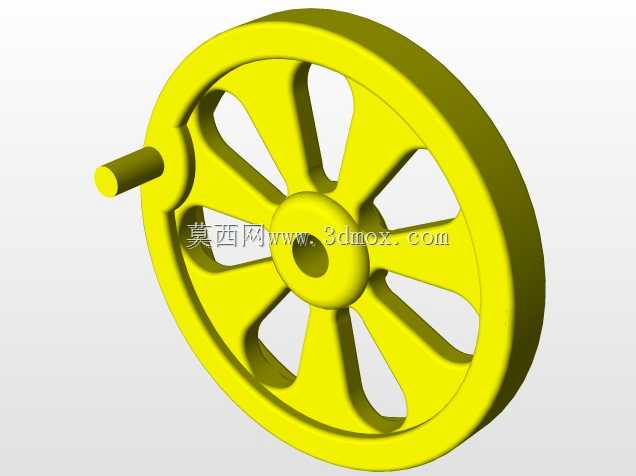

　　2倍左右，大幅缩短空回程的耗时，在输入轴转速保持60rpm不变的情况下，整套机构的单次往复循环耗时比等速曲柄滑块机构缩短32%左右，直接提升工位的执行效率。实际应用中，该机构的输出端可以根据工位需求加装气动夹爪、真空吸盘或者推料板，不需要对原有传动结构做改动，只需要更换输出轴端的连接法兰即可适配不同的执行末端。设计时特意将传动轮与曲柄的连接位置做了可调结构，通过调整曲柄在传动轮端的固定角度，可以适配不同工位对工作行程起始位置的需求，调整范围覆盖0到30mm的行程起始点偏移，不需要重新加工零件即可完成工位适配。机构的输入轴端预留了标准键槽，可直接匹配常规减速电机的输出轴，不需要额外设计联轴器转接，输入轴的径向承载能力经过校核，

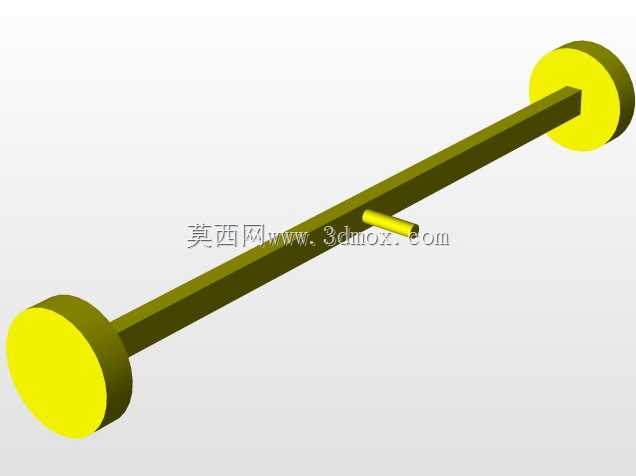

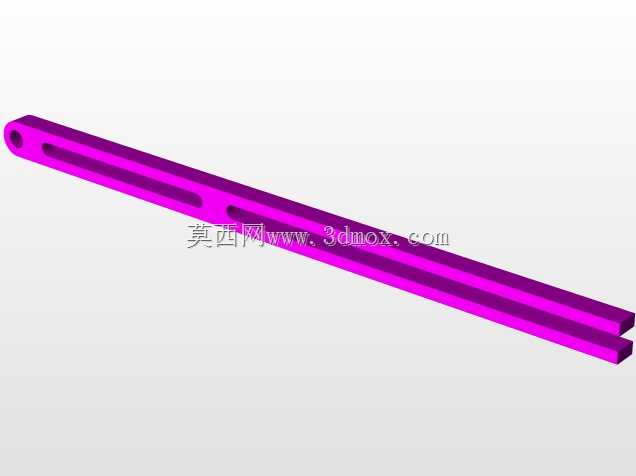

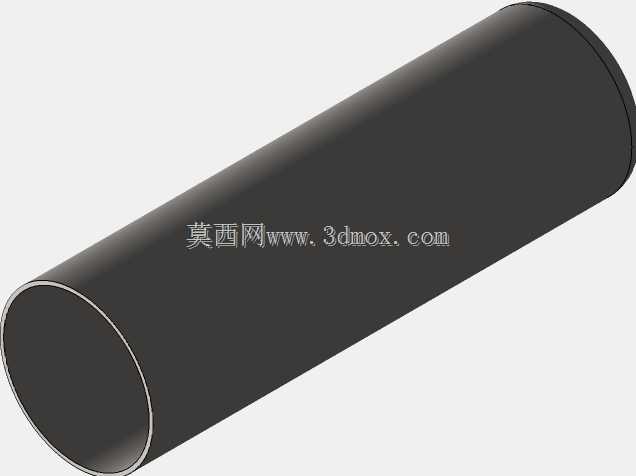

　　可承受最大15N·m的输入扭矩，满足小型自动化工位的负载需求。整套机构的运动副全部做了防松设计，铰接点的销轴端部采用开槽螺母配合开口销固定，避免长时间往复运动导致销轴松脱，安装板与杆件之间预留了足够的运动间隙，即使在车间有少量粉尘的工况下，也不会因为粉尘堆积导致运动卡滞。从运动逻辑来看，当输入轴带动曲柄做整周回转时，铰接在曲柄上的主连杆带动摆杆绕安装板上的固定铰接点摆动，摆杆另一端通过副连杆带动输出轴做直线往复运动，通过四杆的长度配比约束，让曲柄在工作行程对应的转角区间达到210度，回程对应的转角区间仅为150度，在输入轴匀速转动的前提下，自然形成工作行程慢、回程快的运动特性，不需要额外添加凸轮、变速结构即可实现快速回位的功能，整体结构的零件数量比凸轮式快速回位机构减少40%，故障点也随之大幅降低，更适合在中小型自动化设备上推广使用。安装过程中需要注意，输出轴的导向套与安装板的固定螺丝需要对角拧紧，保证导向套内孔与输出轴的同轴度，避免出现偏磨导致输出轴卡顿；首次调试时需要手动盘车确认整个运动行程无干涉后，再通电运行，避免因为安装错位导致杆件受力变形。
