紧凑型ITX迷你电脑机箱结构设计

　　这款紧凑型ITX机箱的结构设计，核心围绕小体积桌面主机的实际使用场景展开，日常可放置于桌面狭窄区域、显示器背部挂载位或是弱电箱内的狭小安装空间，适配办公软路由、家庭影音中心、轻度创作主机等多类使用需求，相比标准ATX机箱能够大幅缩减占用的桌面与柜内空间，适配当下小空间装机的主流需求。

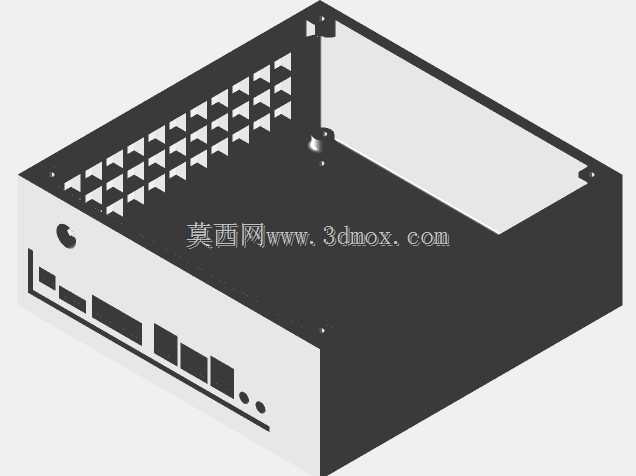

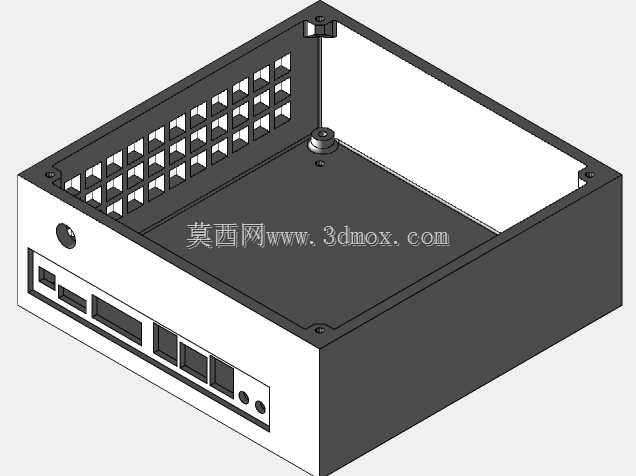

　　从结构设计思路来看，整个机箱采用分体式钣金拼接架构，外壳分为前面板、侧围、底板三个主要装配模块，各模块通过折弯卡扣配合螺丝锁紧，减少额外连接件的使用，既控制整体重量，也能保证装配后的结构刚性，避免钣金薄件产生共振异响。前面板区域做了下沉式接口布局，依次排布音频接口、USB数据接口、视频输出接口与电源开关按键，所有接口的伸出高度都做了限位设计，避免外接插头突出过多影响摆放，接口边缘做了翻边钝化处理，防止插拔线材时割伤手部，同时接口位置与内部主板的I/O挡板位完全对齐，公差控制在0.2mm以内，避免出现接口错位无法插接线材的问题。

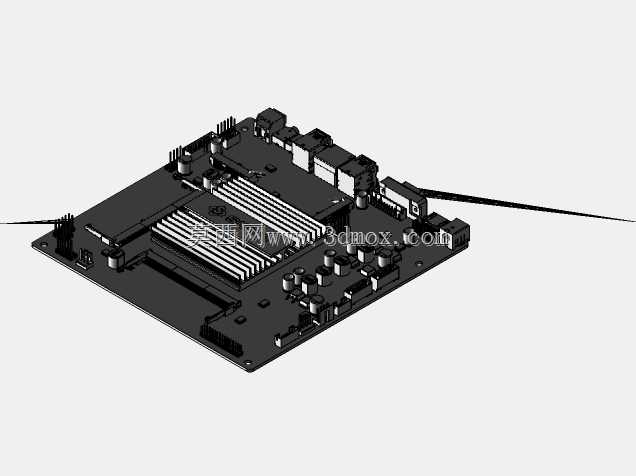

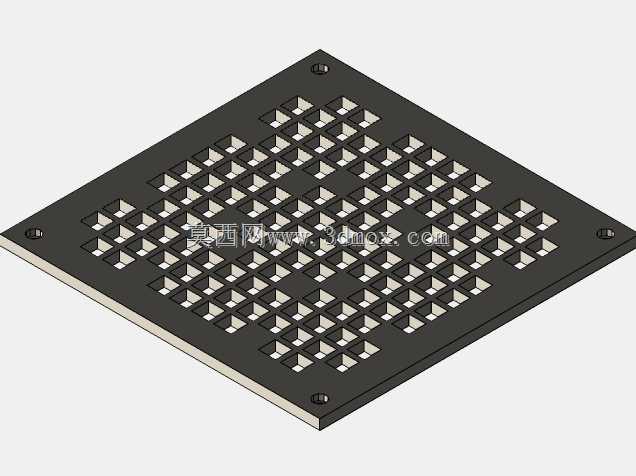

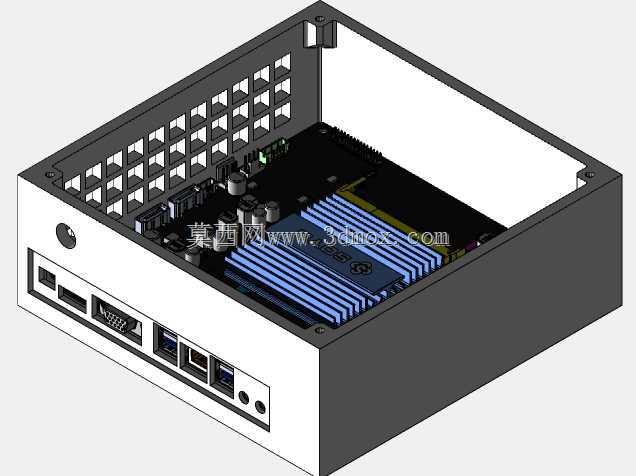

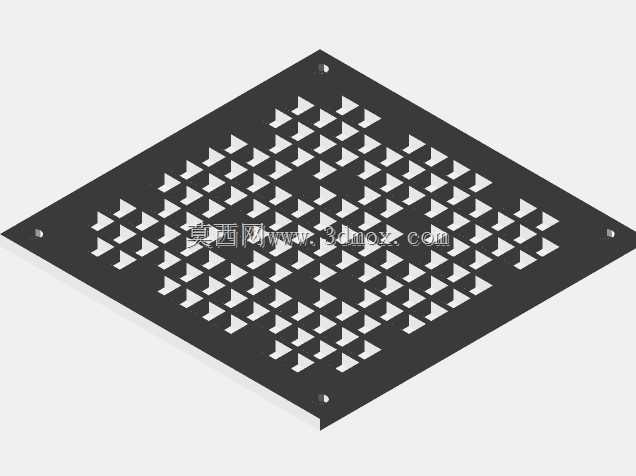

　　机箱侧部的散热区域采用矩阵式方形开孔设计，开孔率经过测算控制在38%左右，既能够保证内部硬件的通风散热需求，让CPU、内存等发热元件的热量能够快速排出箱体，也能避免开孔过大导致异物进入箱体内部，同时矩阵开孔的排布做了等距对齐处理，兼顾视觉上的规整度。箱体内部的安装边界严格遵循ITX主板的标准安装孔位设计，预留的主板安装区域尺寸完全匹配170mm170mm的标准ITX主板规格，主板支撑柱采用铜柱预装设计，高度预留6mm间隙，避免主板背部焊点直接接触金属底板造成短路。内存安装区域预留了45mm的高度空间，能够兼容常规高度的台式机内存，同时避开侧部散热风道，不会阻挡空气流通。扩展卡区域的安装位做了限位固定，能够适配半高扩展卡的安装需求，固定位采用免工具卡扣设计，方便用户拆装硬件。

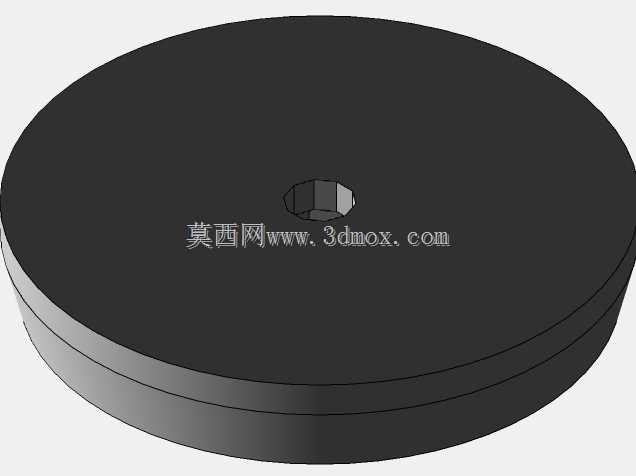

　　箱体的边角全部做了R3圆角处理，避免锐边划伤，同时底板预留了4个防滑脚垫的安装位，脚垫高度3mm，能够让箱体底部与放置面之间留出通风间隙，辅助底部进风，也能避免放置时刮花桌面。整个机箱的装配逻辑遵循从内到外的安装顺序，用户可先将主板、内存、扩展卡固定在底板模块上，完成接线后再扣合侧围与前面板，整个拆装过程无需复杂工具，普通用户即可完成硬件升级与维护。内部走线空间预留了10mm的侧边间隙，能够容纳主板供电线、硬盘数据线等线材的排布，避免线材挤压硬件或者阻挡散热风道，同时在对应硬盘安装的位置预留了2.5寸硬盘的固定孔位，可扩展安装一块固态硬盘或机械硬盘，满足基础的存储扩展需求。

　　在结构强度设计上，机箱的折弯边全部做了压筋处理，提升钣金件的抗形变能力，即使受到轻微的外力挤压也不会产生凹陷变形，保护内部硬件不受损坏。散热风道的设计采用前进后出的自然对流逻辑，配合前面板下方的进风间隙与侧部的出风开孔，无需额外加装风扇即可满足低功耗硬件的散热需求，进一步控制整机运行噪音，适配安静的办公与家庭使用环境。所有开孔的边缘都做了去毛刺处理，避免用户拆装过程中被金属飞边划伤，同时开孔尺寸控制在6mm6mm，能够防止常规大小的异物掉入箱体内部，提升使用安全性。
