办公座椅插杆式万向脚轮结构设计

　　日常办公场景里，座椅的移动顺滑度直接影响使用体验，这款插杆式万向脚轮正是为办公转椅、小型移动设备支架这类需要频繁短距离移位的场景设计的支撑移动部件。不同于平板安装式的脚轮，这款产品采用插杆式安装结构，适配市面上多数常规办公椅的椅脚安装孔位，安装时无需额外打孔固定，只需将插杆对准椅脚底部的安装套筒插入，依靠插杆与套筒的过盈配合即可完成固定，拆装更换都十分便捷，日常维护时不需要复杂工具就能完成脚轮替换。

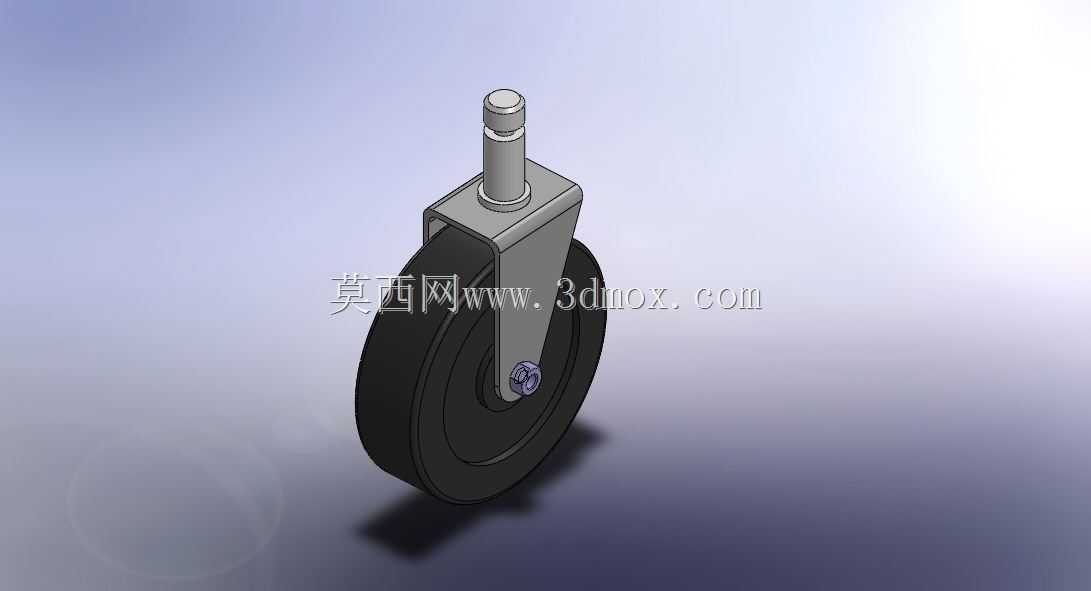

　　从功能特性来看，这款脚轮采用单轮配转向支架的结构，支架上部的回转结构可以实现360度水平方向自由转动，移动时可以根据施力方向自动调整行进角度，不会出现卡滞、转向费力的问题，不管是前后平移还是侧向挪动座椅，都能保持顺滑的移动手感。滚轮部分采用硬质耐磨橡胶材质，轮面做了微弧处理，和地面接触时为线接触形态，滚动阻力更小，同时橡胶材质可以避免划伤木地板、瓷砖这类常见的办公地面，滚动过程中产生的噪音也远低于硬质塑料滚轮，不会在办公环境中产生多余的噪音干扰。

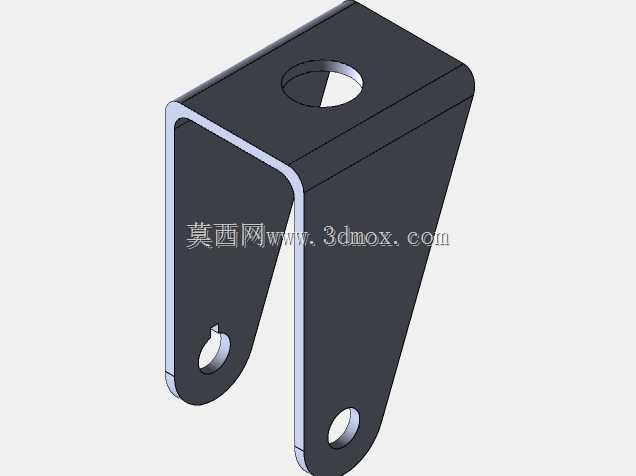

　　设计过程中首先要考虑的是安装边界的匹配性，插杆部分的直径做了通用化设计，适配常规办公椅椅脚的标准安装孔径，插杆长度经过匹配计算，插入安装套筒后不会出现过短导致的松脱问题，也不会因为过长顶穿椅脚结构。支架部分采用金属板材冲压成型，轮架两侧的支撑板对称度控制在合理公差范围内，保证滚轮安装后不会出现偏摆，轮轴穿过滚轮中心和两侧支架的安装孔，轴端采用防松结构固定，长期使用下轮轴不会松脱移位。滚轮内部嵌入了自润滑轴承，不需要定期加注润滑脂就能保持顺畅转动，减少了日常维护的工作量。

　　实际使用场景中，这类脚轮除了适配办公转椅之外，也可以用在小型移动置物架、医用移动推车、轻型设备移动支架这类负载不大但需要频繁移位的设备上，单轮的负载能力经过结构校核，可以满足常规单人座椅的承重需求，轮面的耐磨材质可以承受长期反复滚动的磨损，正常办公场景下使用寿命可以达到数年之久。转向支架的回转部位采用铆接结构，铆接松紧度经过调试，既可以保证转向灵活，又不会出现支架晃动量过大的问题，移动过程中不会因为转向间隙过大产生晃动感。

　　从建模细节来看，整个结构的装配关系完全还原实际生产的装配逻辑，插杆和转向支架的连接部位做了加强结构，避免长期受侧向力时出现插杆断裂的问题，滚轮的轮缘做了圆角处理，滚动过程中遇到地面的细小缝隙、地毯边缘时可以顺利通过，不会出现卡轮的情况。轮架的外形做了钝化处理，没有尖锐的边角，安装和使用过程中不会划伤使用者或者勾扯衣物。整个脚轮的外形尺寸控制在紧凑的范围内，安装后不会突出椅脚过多，既保证了足够的滚动半径，又不会因为尺寸过大影响座椅的整体外观协调性。

　　在结构校核阶段，重点考虑了垂直承重和侧向受力的情况，当使用者坐在座椅上倾斜身体时，脚轮会承受一定的侧向倾覆力，支架的板材厚度和回转结构的强度都经过受力验算，保证在常规使用的侧向力范围内不会出现支架变形、回转结构卡滞的问题。滚轮的橡胶硬度经过匹配，既保证足够的承重能力不会出现过度形变，又能保持合适的弹性来缓冲地面微小凸起带来的震动，移动时的手感更加平稳。插杆的顶部做了导向倒角，安装时可以快速对准安装套筒，不需要反复调整位置就能顺利插入，降低安装的难度。
