机用夹头导向螺钉精密结构设计

项目分类:通用五金配件 发布时间:2024-08-09 ID:760679
  • 机用夹头导向螺钉精密结构设计
  • 机用夹头导向螺钉精密结构设计
  • 机用夹头导向螺钉精密结构设计
  • 机用夹头导向螺钉精密结构设计
  • 机用夹头导向螺钉精密结构设计
  • 机用夹头导向螺钉精密结构设计
  • 机用夹头导向螺钉精密结构设计
  • 机用夹头导向螺钉精密结构设计
  • 机用夹头导向螺钉精密结构设计

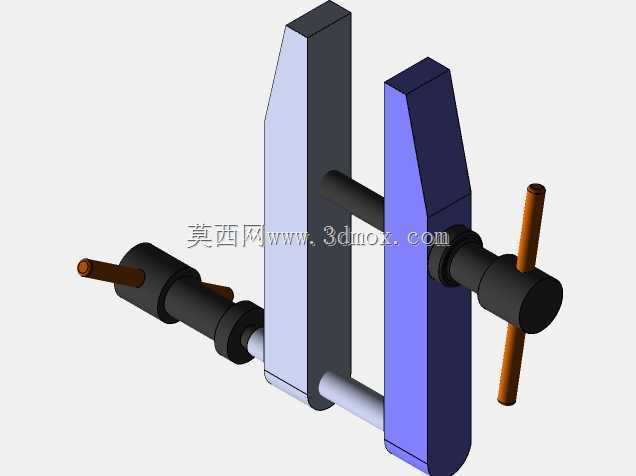

  这款导向螺钉是机床夹具夹紧系统里的核心传力零件,日常在铣床、加工中心的台虎钳、专用工装夹具上承担夹紧定位的关键作用,很多批量机加工场景里,夹具的重复定位精度、夹紧可靠性,很大程度上靠这类零件的结构精度来保证。从实际使用场景来看,车间里做批量零件装夹的时候,工人操作夹具的夹紧手柄,力会通过传动结构传递到这个螺钉上,螺钉前端的光杆导向段会沿着夹具本体的导向孔做直线进给,最终带动夹爪完成对工件的压紧,整个动作过程里,导向段和导向孔的配合精度直接决定了夹爪的进给直线度,要是配合间隙过大,夹爪压紧的时候就会出现偏斜,轻则把工件夹出压痕、导致加工尺寸超差,重则会在切削力作用下出现工件移位,造成崩刀甚至工件飞出的安全隐患。

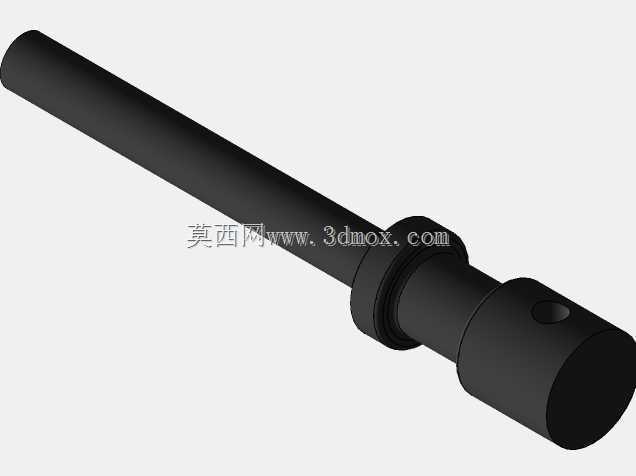

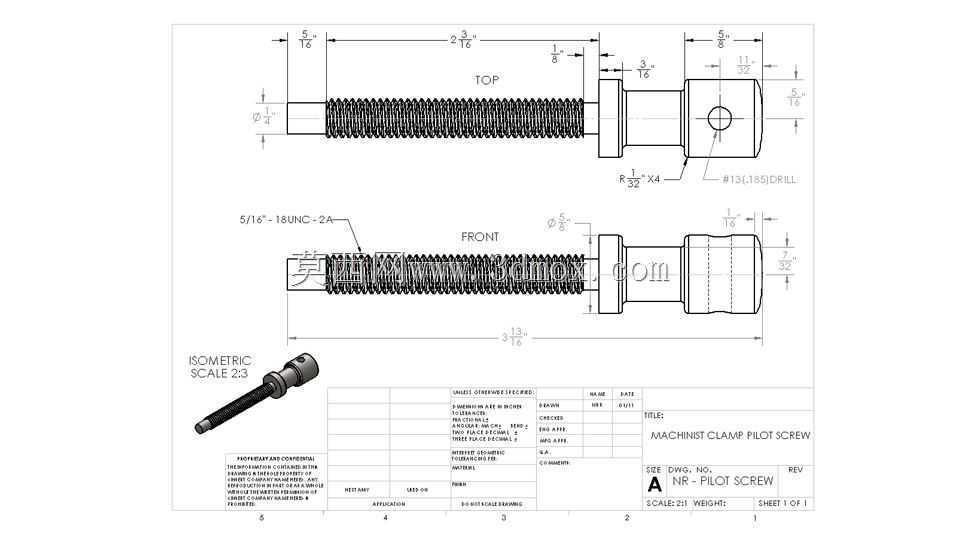

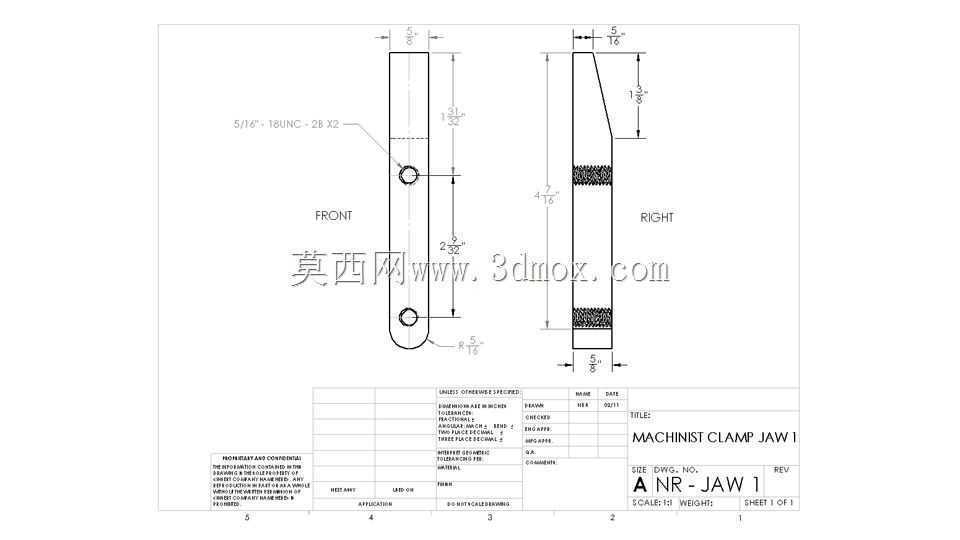

  从结构设计逻辑来看,整个零件分为几个功能段,最末端的外螺纹段采用5/16-18UNC-2A的美制统一螺纹,这个精度等级的外螺纹和配套的内螺纹传动副配合,传动间隙控制在极小范围内,转动的时候不会出现明显的空行程,保证夹紧力传递的线性度;螺纹段往前是直径略大于螺纹大径的轴肩结构,这个轴肩一方面是承担行程限位作用,当螺钉进给到位的时候,轴肩端面会和夹具内部的限位面贴合,避免进给超程导致夹爪过度压紧损坏工件,另一方面轴肩的圆柱面和夹具内部的沉孔配合,能抵消螺纹传动带来的径向摆动,进一步提升进给过程的稳定性。再往前是带径向通孔的圆柱头,这个通孔是用来插入操作杆的,手动调整夹具位置的时候,不需要借助专用扳手,把金属杆插进孔里就能转动螺钉完成预紧,调整效率比用扳手拧外六角头高不少,适合车间里频繁换产、快速调整夹具的场景;圆柱头前端的小直径导向段,表面粗糙度要求控制在Ra1.6以内,和夹具导向孔采用H7/g6的间隙配合,既能保证滑动顺畅没有卡滞,又不会因为间隙过大出现径向窜动,前端的倒角设计是为了装配的时候能顺利插入导向孔,不用反复对准找正,减少装配辅助时间。

  从安装边界尺寸来看,零件总长度控制在适配常规台虎钳及小型专用夹具的安装空间范围内,螺纹段长度满足最大夹紧行程的需求,不会出现行程不够夹不住工件、或者螺纹旋入长度不足导致传动脱扣的问题;头部的对边尺寸、径向通孔的直径都按照手动操作的人机工程要求设计,插入操作杆之后转动的时候不会和夹具周边的结构发生干涉,就算是在夹具布局比较紧凑的多工位工装里,也能留出足够的操作空间。等轴测视角的结构展示能看出来,零件所有的棱角都做了小倒角处理,没有尖锐的毛刺边,一方面是装配的时候不会划伤工人的手,另一方面也能避免应力集中,在频繁承受夹紧交变载荷的时候,不会在棱角位置出现疲劳断裂。这类零件在做三维建模的时候,螺纹段如果是用于装配仿真、运动干涉检查的场景,一般会采用修饰螺纹特征来减少模型数据量,要是用于后续的数控加工编程,就需要把真实的螺纹牙型切出来,保证加工轨迹的准确性;导向段的圆柱度、轴肩端面和轴线的垂直度都是关键形位公差,建模的时候需要把这些公差要求在工程图里明确标注,不然加工出来的零件很可能出现进给卡滞、夹紧面偏斜的问题。在实际的夹具维护场景里,这类螺钉属于易损件,因为长期承受夹紧力和滑动摩擦,导向段表面会出现磨损,当配合间隙超过允许值之后就需要及时更换,所以建模的时候把各个功能段的尺寸参数做全关联,后续改型适配不同规格的夹具时,只需要修改对应参数就能快速生成新的模型,能大幅缩短工装设计的周期。
