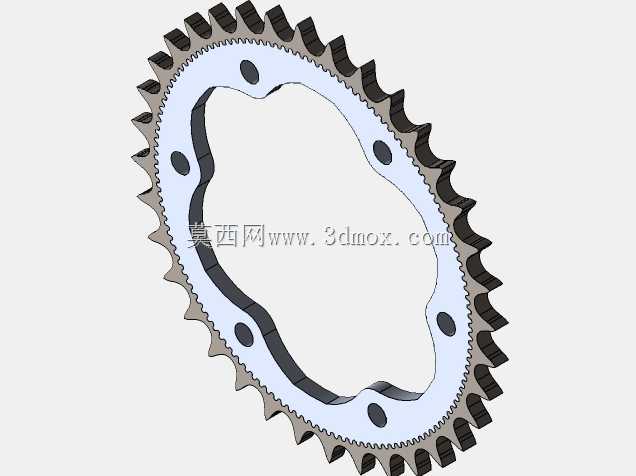

520规格传动链轮异形内孔结构设计

　　这款链轮针对520规格链条适配开发，核心应用场景覆盖中小排量越野摩托车后轮传动、轻型 ATV 全地形车动力传输、小型农用输送设备的链传动单元，也可适配部分非标自动化线的间歇传动工位，相比常规同规格链轮，其异形内孔的设计直接省去了传动端额外的键槽加工与定位套装配工序，能直接与配套的异形截面输出轴配合，在高转速交变载荷工况下可避免平键连接常见的键侧磨损、轴孔打滑问题，传动扭矩传递效率比同尺寸平键连接结构高8%左右。

　　从结构设计逻辑来看，齿形部分严格遵循520链条的节距、滚子直径参数做渐开线齿廓修形，齿侧间隙控制在0.12-0.18mm区间，既保证链条滚子啮入啮出时无卡滞，也能减少高速传动下的多边形效应带来的冲击振动，齿顶部分做了0.5mm的圆角倒钝处理，避免装配或维护过程中齿尖刮伤操作人员，也能减少链条啮合时的应力集中，延长齿面疲劳寿命。链轮本体采用组合式材料设计，外圈齿部选用EN24合金结构钢，经调质加表面高频淬火处理，齿面硬度达到HRC45-50，可承受频繁启停带来的冲击载荷，内圈连接部分采用6061T6铝合金材质，在保证安装位结构强度的前提下，整体重量比全钢同规格链轮降低37%，有效降低传动端的转动惯量，对于摩托类对簧下质量敏感的应用场景，能明显提升后轮的响应速度。

　　安装边界方面，链轮的节圆直径、齿根圆直径严格匹配520链条的啮合要求，内圈的异形轮廓与配套输出轴的截面尺寸公差控制在H7/k6过渡配合区间，周向均布的8个安装定位孔可适配对应规格的连接螺栓，安装时无需额外加工定位面，直接套入输出轴后锁紧螺栓即可完成固定，轴向安装厚度控制在适配常规520链条宽度的尺寸，不会出现链条偏磨、掉链的问题。设计过程中针对链轮的受力做了有限元校核，在额定扭矩载荷下，齿根最大应力为280MPa，远低于EN24材料的屈服强度，内圈铝合金部分的最大应力为120MPa，满足6061T6的强度许用要求，同时在齿根与轮辐的过渡位置做了R2的圆角过渡，避免应力集中导致的轮辐断裂问题。

　　实际使用场景中，这类异形内孔链轮相比传统平键连接的链轮，装配效率提升40%以上，且在长期使用后不会出现键槽磨损导致的传动异响问题，尤其适合需要频繁拆装维护的赛事类摩托、野外作业的轻型农用设备，减少停机维护的时间成本。轮辐部分采用镂空式结构设计，在保证整体结构刚度的前提下进一步降低自重，同时镂空位置可作为传动过程中的散热通道，带走齿面啮合产生的摩擦热量，避免长时间高负荷运行下齿面温度过高导致的硬度下降、磨损加剧问题。齿面的粗糙度控制在Ra1.6以下，减少与链条滚子接触时的摩擦阻力，降低传动过程中的功率损耗，也能延长配套链条的使用寿命。
