双侧20齿GT2同步传动皮带轮结构

　　在桌面级3D打印设备、小型自动化输送模组、轻载精密定位滑台这类对传动同步精度有一定要求的轻载机械结构里，GT2规格的同步带轮一直是应用占比极高的传动元件，这次建模的双侧挡边20齿GT2皮带轮，就是针对这类场景里常见的带体跑偏、啮合错位问题做的结构优化版本。日常做小型设备传动选型的时候，很多新手结构工程师容易忽略带轮挡边的设计，要么只做单侧挡边，要么干脆省略挡边结构，实际装配跑机的时候，同步带受安装平行度误差、负载侧向力、长期运行张紧力衰减的影响，很容易出现带体从带轮齿槽滑脱的故障，尤其是20齿这类节圆直径不大的小带轮，本身带轮和带体的啮合包角有限，一旦出现侧向偏移，跳齿、掉带的概率会比大直径带轮高很多，

　　双侧挡边的结构就是从物理限位的角度，把同步带的运行范围约束在齿槽的有效啮合宽度内，哪怕安装时两个带轮的平行度存在小范围的公差偏差，也能靠挡边的导向作用避免带体脱出，降低现场装配的调试难度。从设计思路上看，这个带轮的齿形完全遵循GT2同步带的标准齿廓参数，齿距控制在2mm的标准值，齿槽的深度、齿顶的圆角都做了适配性的优化，避免齿形过尖刮伤同步带的齿面，降低带体的早期磨损速率。带轮的中心安装孔可以根据不同的电机输出轴、传动轴尺寸做适配，常规场景下搭配顶丝锁紧结构就能满足轻载场景的扭矩传递需求，如果是负载稍大、正反转切换频繁的使用场景，也可以在孔位上增加键槽结构，靠平键传递更大的扭矩，避免带轮和轴之间出现打滑空转的问题。

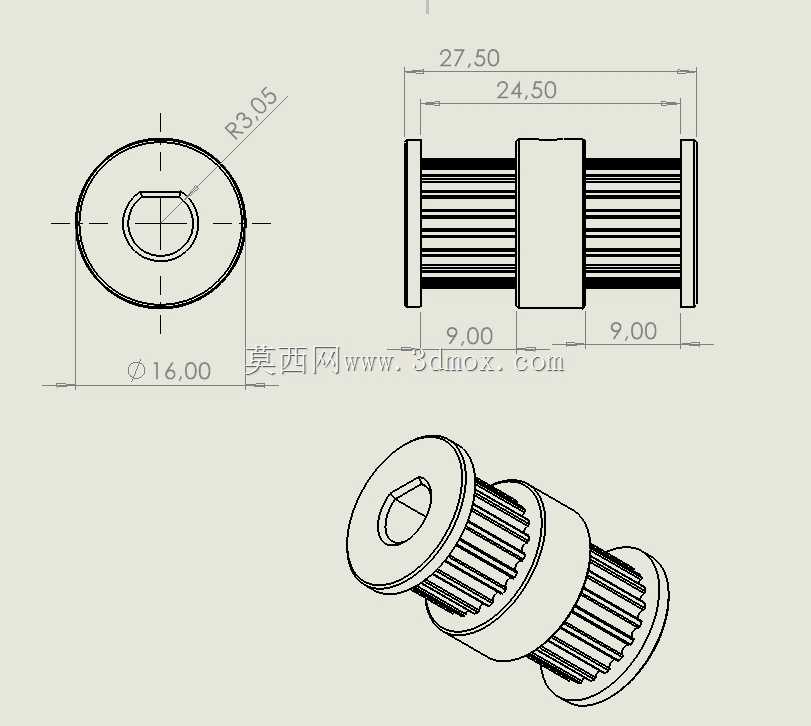

　　带轮的双侧挡边高度做了合理控制，既保证足够的限位高度，不会因为挡边过低失去限位作用，也不会因为挡边过高额外增加带轮的整体重量和转动惯量，毕竟这类小规格带轮很多时候是搭配步进电机、小型伺服电机使用，过大的转动惯量会提升电机的负载，影响设备的动态响应性能，尤其是在做高速往复定位的工况下，转动惯量的控制会直接影响设备的定位精度和启停平稳性。从安装边界来看，这个20齿GT2带轮的节圆直径是固定的标准值，选型的时候需要和配套的GT2同步带宽度做匹配，齿面的有效宽度要比选用的同步带宽出1mm左右的余量，避免带体和两侧挡边出现持续的摩擦磨损，安装的时候两个配对带轮的中心距要根据同步带的长度做精准计算，

　　张紧力调整到合适的区间——张紧力过大会加剧带轮齿面和带体的磨损，提升轴承受的径向载荷，缩短轴承的使用寿命；张紧力过小则容易出现跳齿、传动间隙过大的问题，影响传动精度。在实际的设备应用里，这类双侧挡边的20齿GT2带轮除了用在3D打印机的XY轴传动结构里，也常被用在小型雕刻机的进给传动、自动点胶机的位移模组、小型分拣输送带的驱动端，甚至是一些桌面级自动化实验设备的传动结构里，它的传动比准确，传动过程中没有滑动，运行噪音小，不需要额外的润滑维护，相比齿轮传动、链传动，在轻载精密传动的场景里有非常明显的成本和维护优势。建模过程中，齿形部分的参数化设计是重点，先通过齿距、齿数计算出节圆的基础尺寸，再按照GT2带轮的齿廓标准逐一生成单个齿形，通过圆周阵列得到完整的齿圈结构，之后再叠加双侧的挡边结构和中心安装孔、顶丝孔的细节，整个模型的尺寸链完全按照实际加工的公差要求做了预留，不管是用来做3D打印的原型验证，还是导出工程图做机加工生产，都能直接作为设计参考，不需要再做额外的参数修正。很多人在做这类小带轮建模的时候，容易忽略齿形的倒角和挡边的过渡圆角，实际加工出来的零件如果存在锐边，装配后运行很短的时间就会磨坏同步带的边缘，导致带体提前报废，所以在建模阶段就把所有的锐边都做了小圆角过渡，从设计源头规避这类工艺性问题，也能提升零件的实际使用寿命。
