双联斜齿传动齿轮结构设计方案

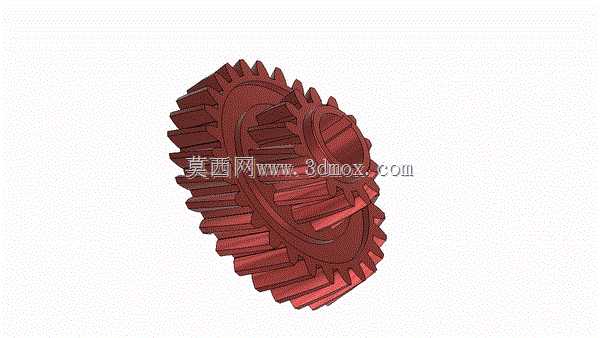

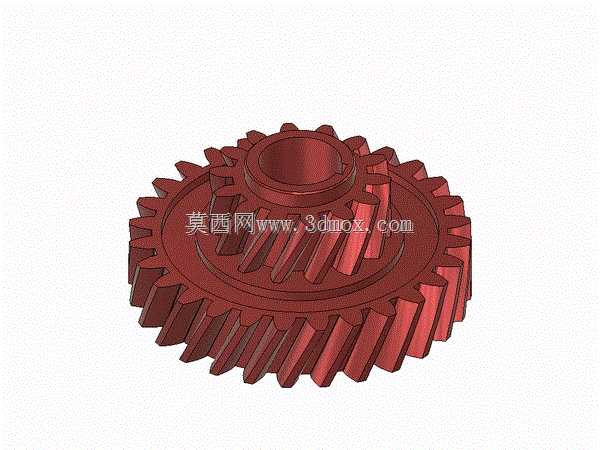

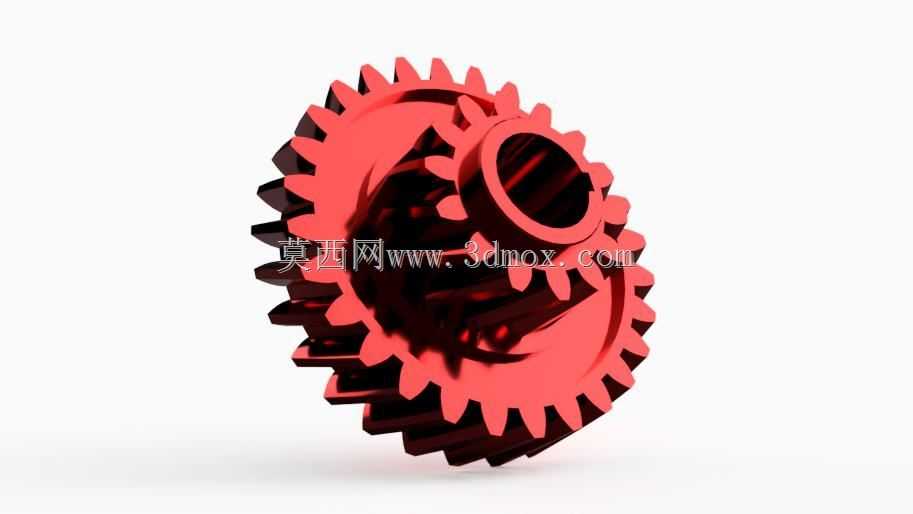

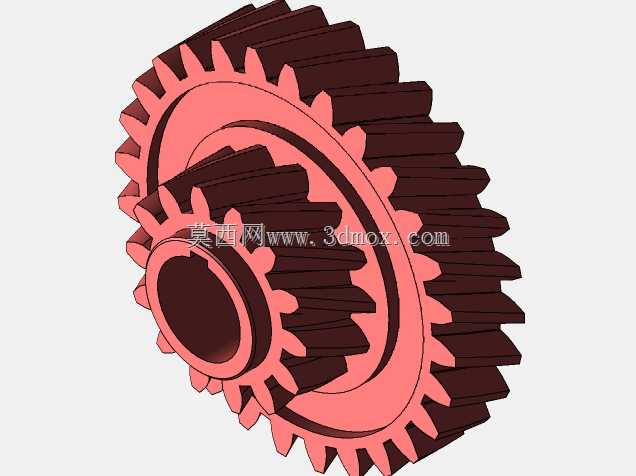

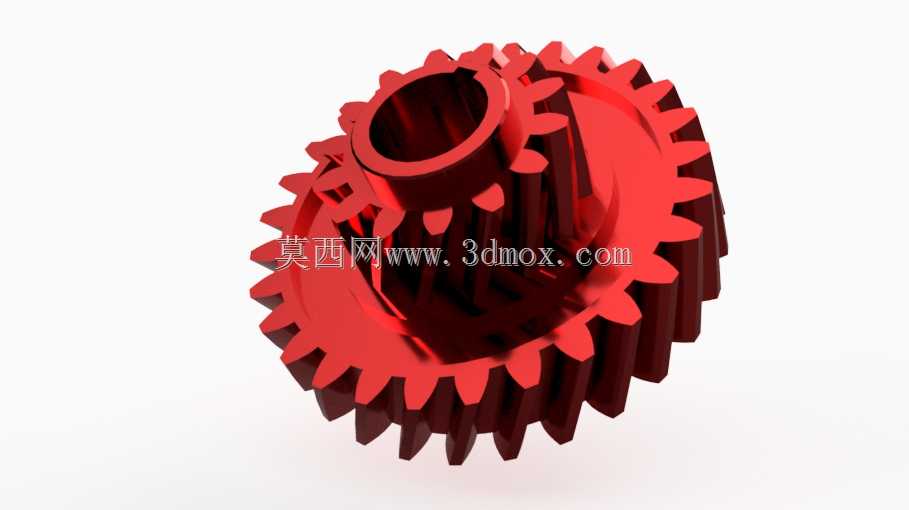

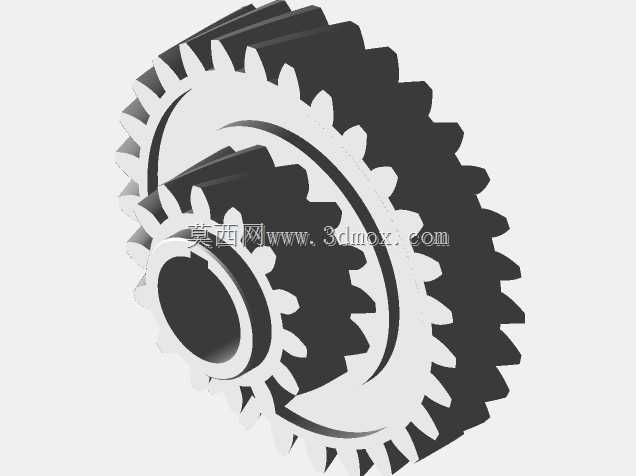

　　这款双联斜齿轮结构，在常规传动场景里主要适配中小载荷的变速传动链路，常见于小型机床进给箱、轻工设备传动单元、小型动力头的变速机构中，区别于单联齿轮的定比传动，双联一体的结构能在有限的轴向安装空间内实现两档传动比的切换，不用额外布置两个独立齿轮的安装位，能有效压缩传动箱的轴向尺寸，对于安装空间受限的紧凑型传动设计来说，这类结构的空间利用率优势非常明显。从实际使用的角度看，斜齿结构相比直齿齿轮，啮合过程是逐步进入、逐步退出的，不会出现直齿啮合时的整齿撞击问题，传动平稳性更好，运行时的冲击噪音更低，适合转速在1000-3000rpm区间的中速传动场景，同时斜齿的啮合重合度更高，单齿承受的载荷更小，

　　同等模数下的承载能力比直齿结构高15%-20%左右，能应对持续运转的载荷工况。设计这款齿轮的时候，首先要明确安装边界：齿轮内孔是和传动轴配合的安装基准，内孔的公差带要选H7级的过渡配合，保证和轴的同轴度，同时内孔上要设计键槽结构，通过平键传递扭矩，避免齿轮和轴之间出现相对转动；两个不同齿数的斜齿段要保证同轴度公差控制在0.02mm以内，不然装配后会出现两个齿圈分别和配对齿轮啮合时的偏载问题，轻则加速齿面磨损，重则出现卡滞、断齿的故障。齿向的选择要配对传动链路里的其他齿轮轴向力方向，双联结构的两个齿圈斜齿方向如果做反向设计，能抵消一部分轴向力，降低轴承端的轴向载荷，减少止推轴承的选型压力，这点在设计时很容易被忽略，

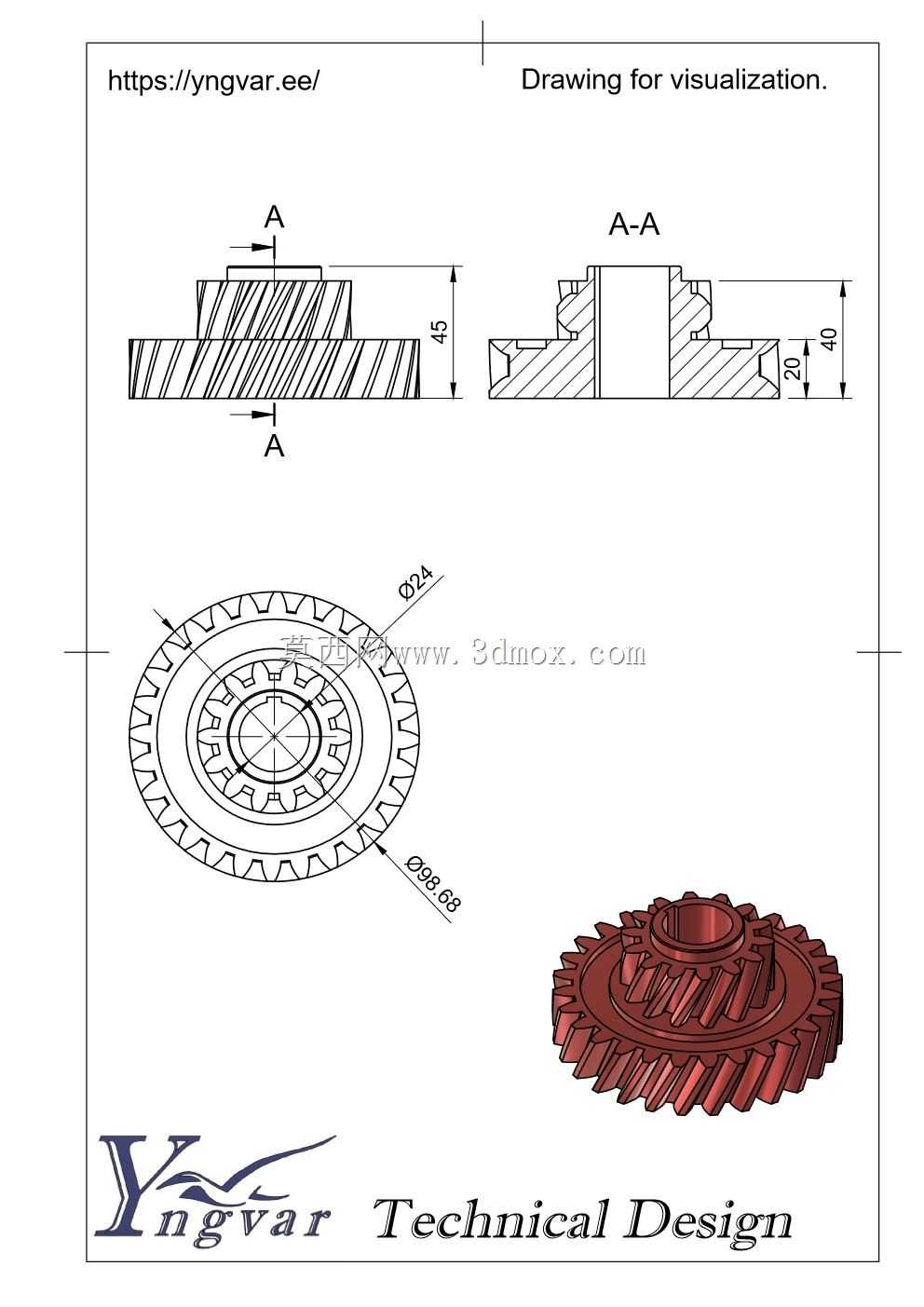

　　很多新手建模时只做齿形不考虑轴向力的抵消，实际装配后轴承发热快、寿命短，就是这个细节没处理到位。齿形参数的选择上，两个齿圈的模数要和各自配对的齿轮保持一致，压力角统一用20度的标准值，不用刻意做变位设计，除非是有中心距调整的需求，标准参数的齿轮加工时可以用标准滚刀加工，不需要定制刀具，能降低后续加工的成本，齿宽的设计要和配对齿轮匹配，通常比配对齿轮宽2-3mm，避免装配时的轴向窜动导致啮合宽度不足。从安装尺寸的边界来看，齿轮的最大外径是大齿圈的齿顶圆直径，设计传动箱内腔的时候要预留足够的径向间隙，避免齿顶和箱体内壁出现刮擦，两个齿圈之间的退刀槽宽度要满足滚齿加工的退刀需求，不能太窄，

　　不然滚刀加工到第二个齿圈的时候会刮伤已经加工好的齿面，退刀槽的直径要比齿根圆直径小2mm以上，给刀具留出足够的退刀空间。实际应用中这类双联斜齿轮还要考虑润滑的问题，齿面的粗糙度要控制在Ra1.6以下，减少运转时的摩擦阻力，如果是油浴润滑的场景，齿轮的最低位置要浸在润滑油面以下1-2个齿高，保证啮合时能带起足够的润滑油形成油膜，如果是脂润滑的场景，要在装配时在齿面涂抹足够的极压润滑脂，避免干磨。另外齿轮的端面要做倒角处理，齿端的倒角不仅能方便装配时的导入，还能去除加工时的毛刺，避免运转时毛刺脱落进入啮合区域造成齿面损伤，内孔的两端也要做倒角，方便压装到传动轴上，不会刮伤轴的配合表面。很多人做这类齿轮建模的时候容易忽略齿向的螺旋角精度，螺旋角的误差会导致实际啮合时的接触斑点不在齿面中间，出现边缘接触的问题，建模时要严格按照螺旋角参数生成齿形，加工时也要用螺旋角匹配的滚刀，保证齿向的精度。对于需要频繁换挡的场景，齿轮的齿端还要做倒锥处理，减少换挡时的齿端撞击，让挂挡更顺畅，不过这款结构是固定安装在轴上的双联齿轮，不需要轴向滑动换挡，所以不用做倒锥设计，只需要保证齿形的加工精度即可。从受力的角度分析，齿轮运转时的径向力会作用在支撑轴承上，轴向力由斜齿的啮合产生，两个齿圈如果旋向相反，轴向力方向相反，能抵消大部分，剩下的残余轴向力由轴端的止推结构承担，这样的设计能让整个传动轴系的受力更均衡，提升整套传动机构的使用寿命。
