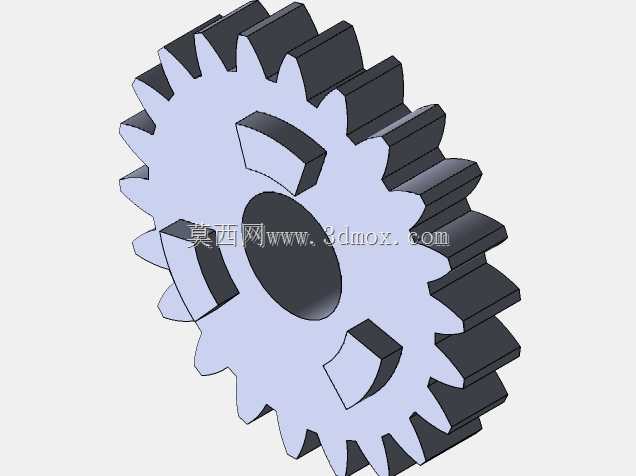

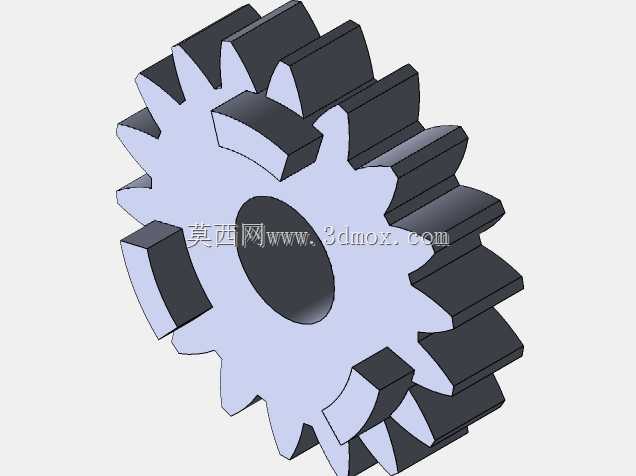

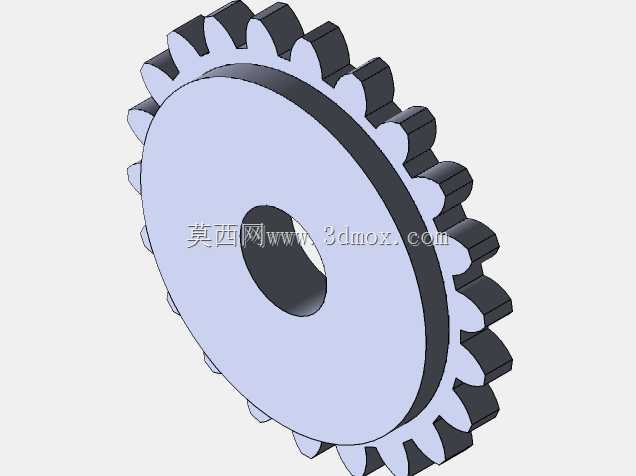

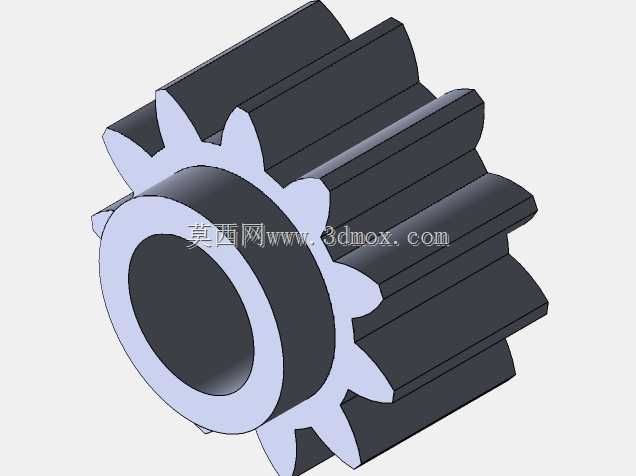

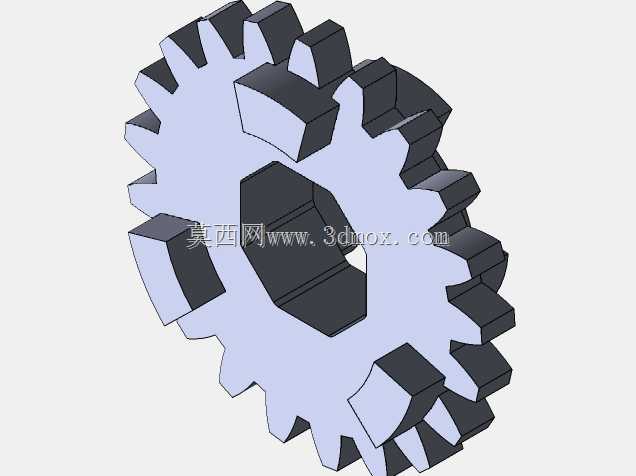

铃木摩托85rm传动用直齿圆柱齿轮

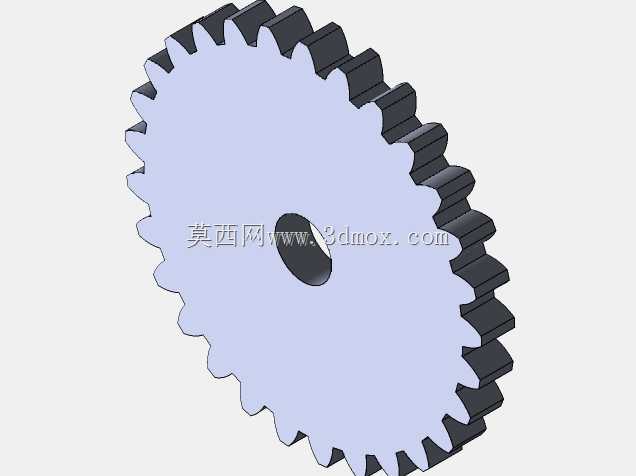

　　这款直齿圆柱齿轮主要适配小排量越野摩托的传动系统，在85rm排量级车型的动力传输链路中承担核心扭矩传递作用，日常工况下需要承接发动机输出端经初级减速后传递的扭矩，通过与啮合齿轮的齿面配合，将曲轴输出的高转速低扭矩动力转化为适配后轮驱动需求的低转速高扭矩输出，直接影响整车的动力响应速度与传动效率。从实际装车场景来看，这类齿轮多布置在发动机曲轴输出端与离合器总成之间的初级传动位，部分同结构规格的齿轮也可用于变速机构的固定齿位，工作过程中齿面会持续承受交变接触应力，齿根位置需要承受周期性弯曲载荷，因此建模阶段对齿形参数的还原度要求极高，一旦齿廓渐开线存在偏差，装车后会出现啮合异响、齿面异常磨损，甚至高速工况下打齿的故障。

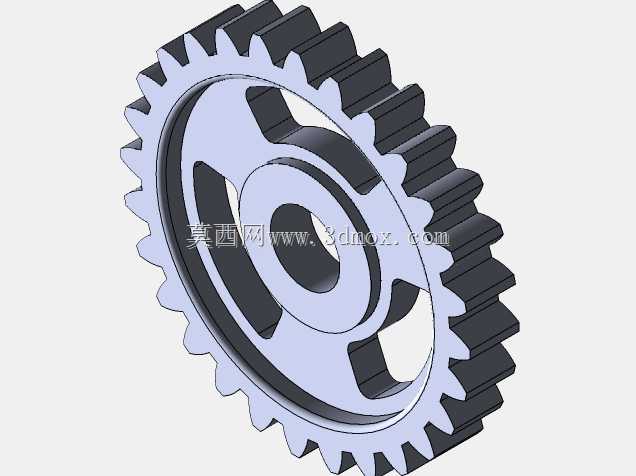

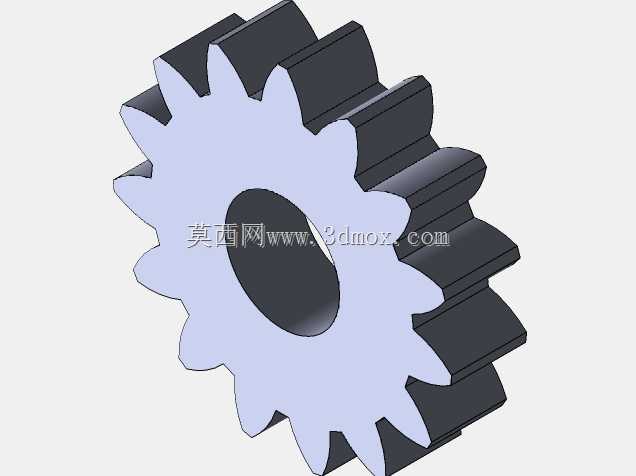

　　设计层面首先围绕啮合重合度做参数匹配，针对越野摩托频繁急加速、瞬时大扭矩输出的使用特性，齿宽参数做了针对性优化，在有限的箱体安装空间内尽可能增大齿面接触面积，降低单位面积的接触应力，同时齿顶高系数选取适配摩托高转速工况的取值，避免齿顶过薄导致的高速啮合冲击断裂。齿向方向没有做斜齿的螺旋角设计，直齿结构虽然啮合冲击略高于斜齿，但加工难度更低，轴向载荷几乎为零，不需要额外设置承受轴向力的轴承结构，能够简化齿轮箱的整体布局，适配小排量摩托紧凑的箱体空间限制。中心安装孔采用台阶式通孔设计，大直径段用于与传动轴的轴肩定位，小直径段做避让处理，孔壁的公差配合选取过渡配合区间，既保证装配时齿轮与轴的同轴度，避免高速转动时出现偏心振动，也方便维修时的拆卸操作，不会出现过盈量过大导致的拆卸拉毛轴面的问题。

　　安装边界方面，齿轮的齿顶圆直径严格匹配齿轮箱内腔的避让空间，齿顶与箱体内壁的预留间隙控制在合理范围，既避免间隙过小导致运转时齿轮与箱体发生剐蹭，也不会因为间隙过大造成箱体空间的浪费，同时齿轮两端面与相邻的轴承内圈、挡圈的贴合面平面度要求控制在合理公差内，避免装配后齿轮出现端面跳动超差，导致啮合时齿面受力不均。齿根位置做了标准的圆角过渡处理，没有尖锐的应力集中缺口，从结构上降低齿根断裂的风险，齿面的建模严格按照渐开线齿廓生成，齿向没有做鼓形修形，适配小排量摩托齿轮加工的量产工艺，降低量产时的加工成本。

　　实际使用中，这类齿轮的润滑方式采用齿轮箱飞溅润滑，齿轮运转时会带起箱体内的润滑油，在齿面形成均匀的油膜，降低啮合过程中的摩擦损耗，因此建模时齿轮端面没有设置额外的挡油结构，依靠齿轮本身的转动即可实现润滑油的均匀分布。齿轮的轮毂部分厚度做了等强度优化，在保证键槽位置强度足够的前提下，尽可能削减非受力区域的材料厚度，降低齿轮自身的转动惯量，减少发动机变速时的动力损耗，提升整车的油门响应速度。键槽位置选取标准的平键槽规格，与传动轴上的平键配合，传递扭矩的同时保证周向定位精度，键槽的圆角处理也做了对应设计，避免键槽位置出现应力集中导致的轮毂开裂问题。
