便携式工业离心鼓风机结构设计

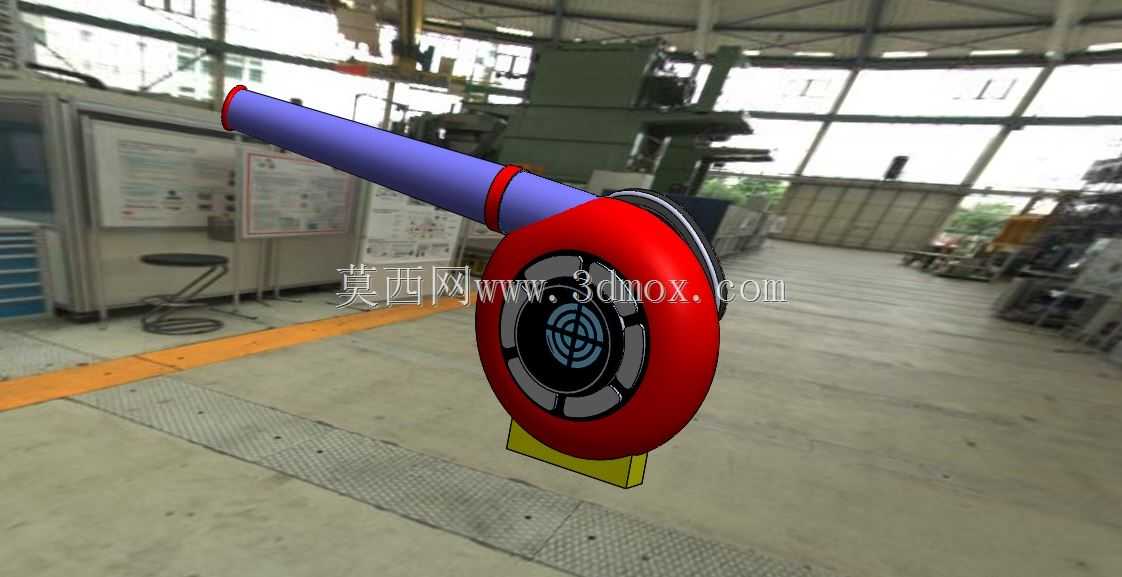

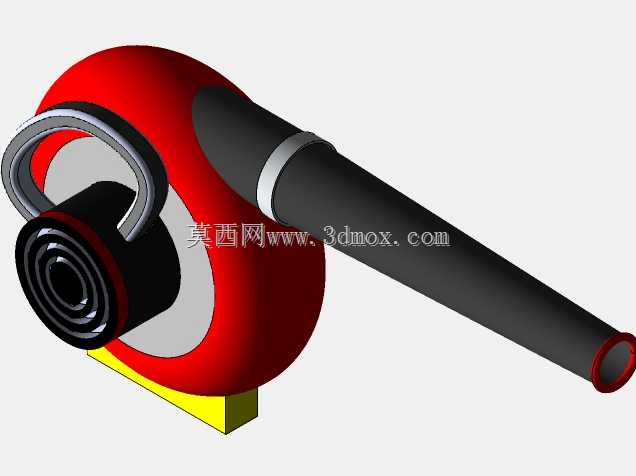

　　这款离心式鼓风机的结构设计，首先要匹配车间工位局部送风、小型设备吹扫、焊接工位排烟这类近距离、小范围的流体输送场景，区别于大型厂房的集中通风系统，它的设计核心偏向便携性与定点送风的精准度。从结构布局来看，采用经典的蜗壳式离心流道设计，叶轮内置在红色蜗壳腔体内部，进风口设置在蜗壳侧端面，出风口通过长直锥形风管延伸输出，这种布局能让气流在蜗壳内完成90度转向增压，相比轴流风机能提供更高的出口风压，应对短距离风阻较大的吹扫场景时不会出现风量骤降的问题。

　　设计过程中首先要确定安装边界，整机底部设置了矩形安装支座，支座上预留的安装孔位可以直接固定在移动小推车、工位支架或者设备机架上，安装时需要预留蜗壳侧面的进风空间，不能让墙面或者其他构件遮挡侧方进风口，否则会大幅降低进风效率，甚至引发叶轮喘振。长直风管的长度设计经过流道仿真验证，既保证了送风距离能覆盖1.5米左右的作业范围，又不会因为管路过长造成过多的风压损失，风管外壁设置的两道红色环形凸筋，一方面是作为风管插接深度的定位标记，方便外接延长风管时确认插接到位，另一方面也能增强长风管的结构刚度，避免设备运行时风管产生共振异响。

　　蜗壳的外形采用对数螺旋线拟合的流道型线，内壁做了平滑过渡处理，没有突兀的折角结构，能减少气流在蜗壳内部的涡流损失，降低运行时的气动噪音。侧方进风口位置设置了防护网结构，能避免车间内的铁屑、焊渣等大颗粒杂物被吸入叶轮，打坏叶片或者卡滞叶轮转轴，防护网采用快拆结构设计，日常维护时不需要拆解整机就能拆下清理积尘。叶轮采用前向式叶片设计，相比后向叶片能在相同叶轮直径下获得更高的风压，更适合这种小体积、高出口压力的应用需求，叶轮做了动平衡校正，运转时的振动量控制在很小的范围，不会因为长时间运行导致支座连接螺栓松动。

　　实际应用中，这款鼓风机可以搭配不同口径的转接头，适配不同的作业需求：接上扁形风嘴可以用来清理机床工作台面的切屑、设备表面的积尘；接上柔性风管可以把焊接产生的烟尘抽到车间排烟管道里；在小型涂装工位也能用来加速漆面的干燥。设计时特意控制了整机的重量，蜗壳采用轻量化的结构设计，在保证壳体强度能承受叶轮运转产生的气压、不会出现变形漏风的前提下，尽量减薄壳体的非受力区域厚度，配合底部的安装支座，单人就能完成设备的移位与安装，不需要额外的吊装辅助。

　　传动部分的结构隐藏在蜗壳后侧的端盖内部，和叶轮直连传动，没有皮带或者齿轮减速结构，减少了传动环节的能量损失，也降低了后续的维护工作量，只需要定期给轴承加注润滑脂就能保证长期稳定运行。出风口的风管和蜗壳的连接位置做了密封结构，避免高压气流从连接缝隙泄漏，保证出口风压达到设计值。整机的外形尺寸控制得比较紧凑，不会占用过多的工位空间，在狭窄的设备间隙、小型维修工位都能安装使用，适配很多大型通风设备覆盖不到的局部作业场景。
