可调式拉紧搭扣式门闩锁具结构

　　这类拉紧式门闩属于快开式锁固连接件，日常在工业箱体、设备检修门、小型工装夹具、仓储笼门、户外机柜侧板这类需要频繁开合、同时要求闭合后有足够预紧力防松脱的场景里使用频率极高，和普通插销式门闩不同，它不需要额外配锁孔对位，扳动手柄完成锁止的过程中会自动带动钩头产生拉紧行程，把两个被连接件牢牢压合，不会因为设备运行振动、门板轻微变形就出现松脱、门缝漏缝的问题。

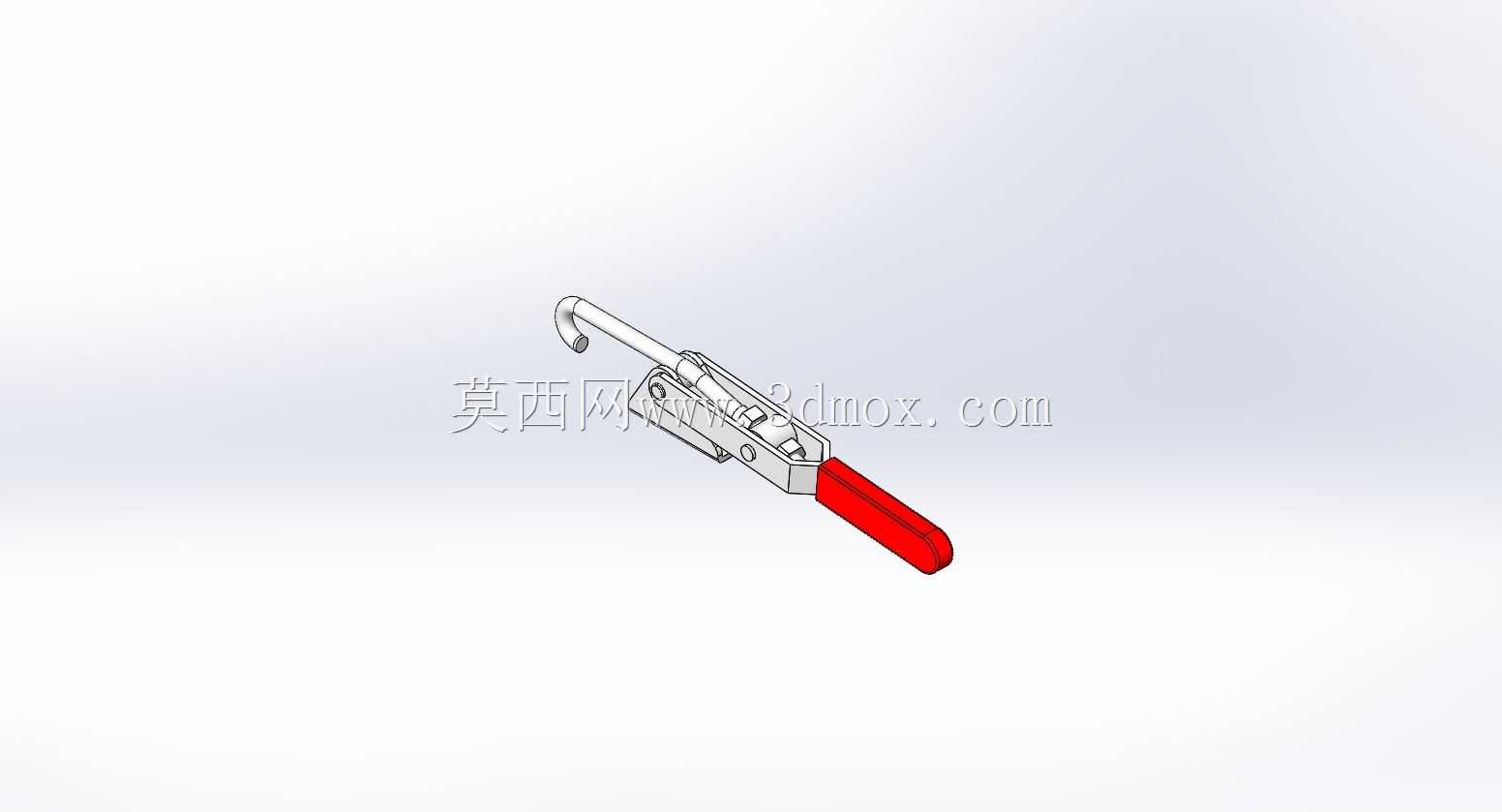

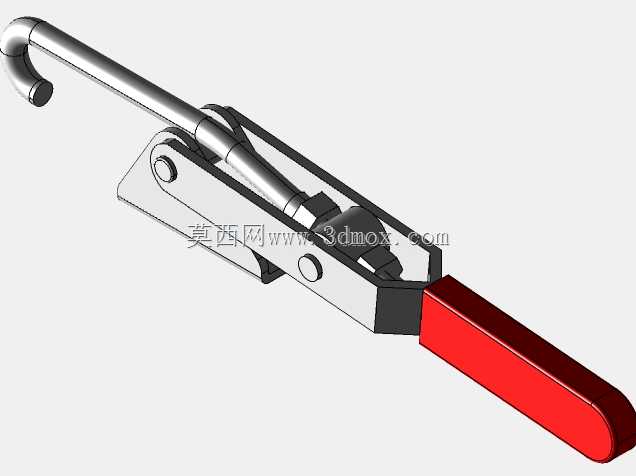

　　从结构设计逻辑来看，整个零件分为三个核心功能段：带红色绝缘握套的操作手柄、中部的四连杆传动基体、前端的弯钩式锁头。手柄部分做了加长力臂设计，握套采用防滑包覆结构，操作人员徒手操作时不需要借助额外工具，单手握持扳动就能完成锁止和解锁动作，握套的圆角处理完全贴合人手握持的弧度，长时间反复操作也不会出现硌手的问题，哪怕是戴薄劳保手套操作也能稳稳发力不会打滑。中部的传动基体采用冲压钢板弯折成型，所有铰接点都做了翻边铆接处理，铆接位置预留了微小的转动间隙，既保证连杆动作顺畅无卡滞，又不会因为间隙过大出现锁止后旷量晃动的问题，基体上的两个安装孔做了沉头设计，安装时螺丝头可以完全埋入孔内，不会突出表面刮碰过往人员或者勾挂线缆、工作服。前端的弯钩锁头做了圆弧过渡导向，锁合时哪怕两个被连接件存在1-2mm的位置偏差，钩头也能顺着对接座的斜面滑入锁止位，不需要操作人员反复对位调整，在现场安装调试的时候能省不少对位的时间。

　　设计这类锁具的时候，首先要算准锁止行程的过盈量：行程太短的话，锁上之后没有足够的预紧力，门板受振动容易弹开；行程太长的话，扳动手柄需要的操作力过大，徒手操作会非常费劲，还容易因为长期受力过大导致连杆变形失效。这个模型里的拉紧行程控制在3-5mm区间，刚好能抵消门板密封胶条的压缩量、板材焊接后的轻微变形量，锁止后能给密封面提供足够的正压力，要是用在带密封胶条的电气柜、防尘箱体上，能有效避免灰尘、水汽从门缝渗入设备内部。

　　从安装边界来看，这类门闩适合安装在厚度1.5-5mm的金属板材、型材框架上，安装时只需要在固定侧门板上打两个对应安装孔，在活动侧对应位置焊接或者螺丝固定一个直径6-8mm的圆柱锁杆就行，不需要在门板上开长槽或者大尺寸开孔，不会破坏门板的整体结构强度，对原有门板的刚度影响极小。锁止状态下，整个锁具的突出高度不超过35mm，不会在设备外侧形成突兀的突出结构，能避免人员通行时磕碰受伤，也不会在设备转运过程中勾挂其他物件。

　　和传统的螺栓压紧式门锁相比，这种搭扣式门闩的开合效率要高很多，单次开合操作时间不超过两秒，在需要频繁打开检修、清理内部的设备上使用，能大幅降低操作人员的开关门耗时。而且它的四连杆结构在锁止到位后会形成机械死点，哪怕受到意外的外力碰撞手柄，也不会自行解锁，必须人为主动扳动手柄越过死点位置才能打开，锁止可靠性远高于普通的弹簧搭扣。在一些需要临时固定的小型工装上，比如焊接工装的快速压合、检具的侧盖固定，这类门闩也能替代部分快速夹钳的功能，安装更灵活，占用空间更小。

　　建模的时候要特别注意铰接点的同轴度公差，三个转动轴的平行度误差要控制在0.1mm以内，不然装配后会出现动作卡滞、锁止不到位的问题；弯钩部分的受力截面要做等强度设计，锁止时的主要受力点在弯钩根部，这个位置的圆角不能小于R2，避免应力集中导致长期受力后出现断裂；手柄上的握套和金属手柄之间要设计防滑滚花结构，保证握套不会因为反复受力出现转动、滑脱的问题。另外所有外露的金属边缘都要做倒钝处理，不能有锐边毛刺，避免安装和使用过程中划伤操作人员。
