可调式重型管扳手结构三维设计

　　在民用给排水施工、工业管路运维、消防管道布设、油气输送管线检修等场景中，管扳手是管路装拆作业无法替代的手动夹持工具，区别于普通开口扳手仅能适配固定规格紧固件的特性，这类工具可通过调节钳口开合范围，夹持不同外径的圆形管材、管螺纹接头，完成螺纹副的旋紧与拆卸作业，尤其在狭窄作业空间、无动力源的现场工况下，其作业灵活性远高于电动套丝机、液压管钳等重型设备。

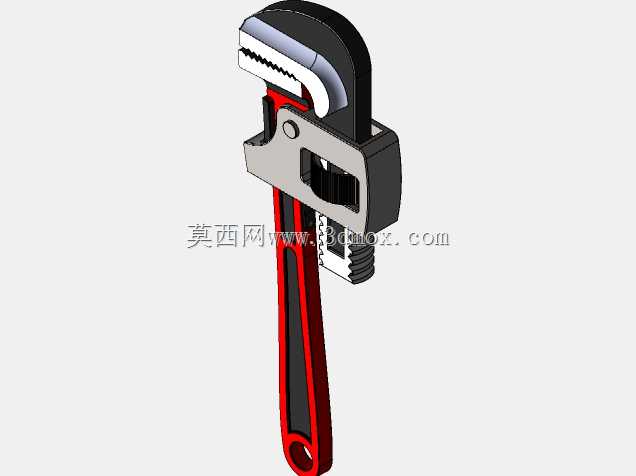

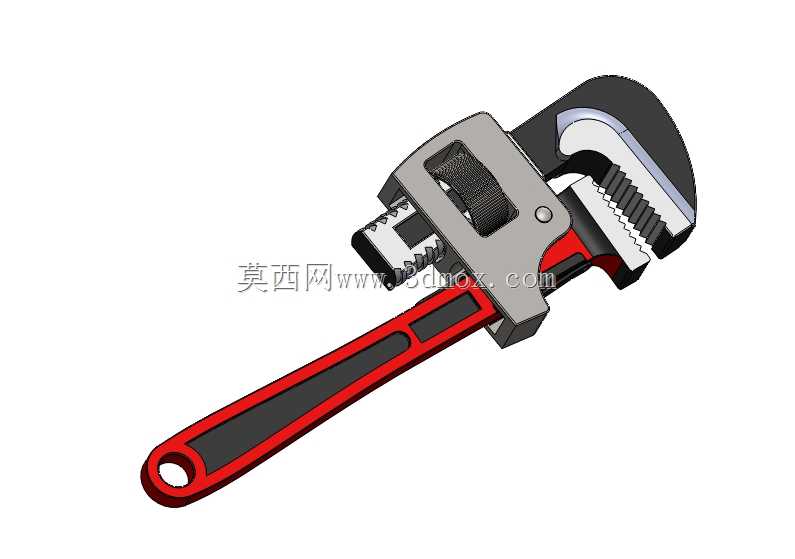

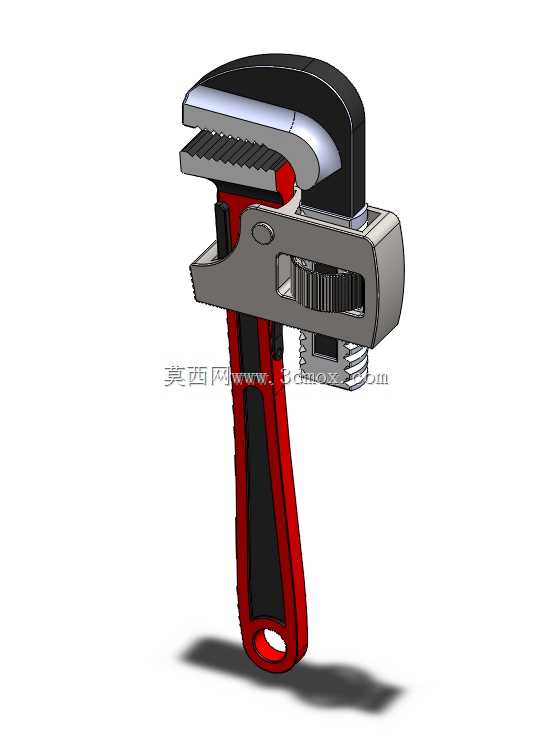

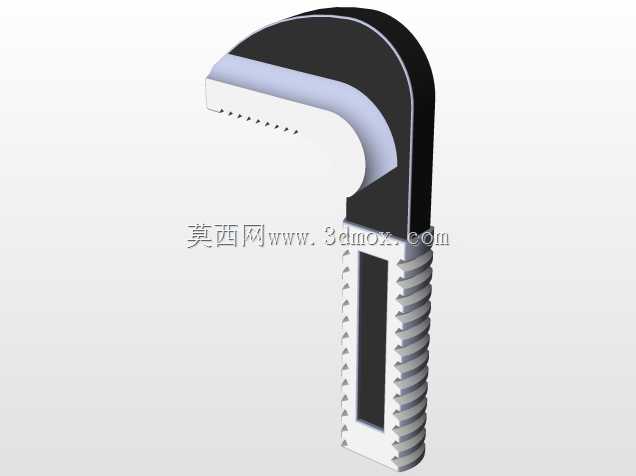

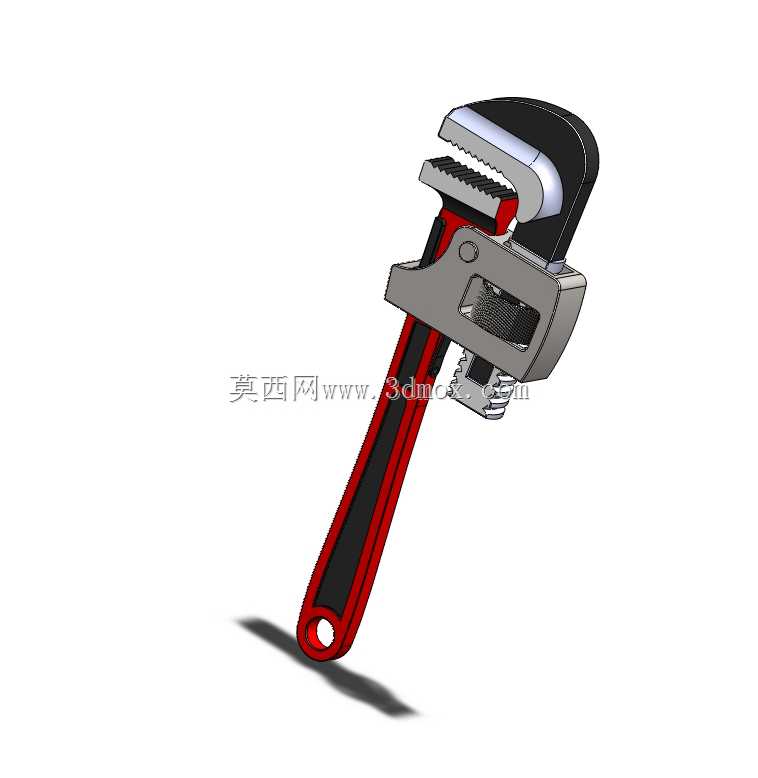

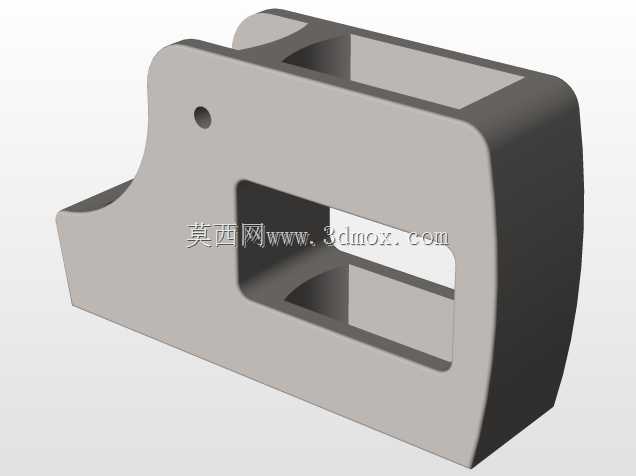

　　本次设计的管扳手组件，核心功能围绕大扭矩夹持、防滑脱、管径自适应调节展开，整体结构分为固定钳体、活动钳体、调节螺母、手柄包覆层四个核心部分。固定钳体与长手柄采用一体式锻造结构设计，从受力路径来看，作业时操作人员施加在手柄末端的扳动力，会通过一体式结构直接传递到固定钳口，避免分体式装配结构存在的连接间隙、应力集中问题，可承受最大1200N·m的扳拧扭矩，适配DN15到DN50规格的镀锌钢管、PPR衬塑钢管、不锈钢管的装拆需求。活动钳体与固定钳体之间采用梯形齿槽配合结构，钳口咬合面设计为双向锯齿形齿纹，齿尖经过淬火处理硬度达到HRC45-50，咬合管材时齿尖可嵌入管材表面0.1-0.3mm，即便管材表面存在锈蚀、油污，也能保证夹持过程不打滑，不会出现钳口脱开导致的作业安全隐患。

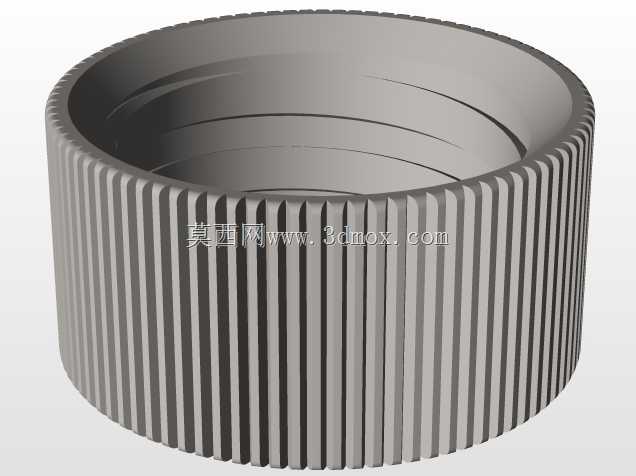

　　调节机构采用开放式梯形螺纹螺母配合，转动调节螺母时，活动钳体可沿固定钳体的导向滑轨平稳滑动，全程无卡滞，调节行程覆盖20mm到75mm的管径范围，导向滑轨与活动钳体的配合间隙控制在0.05mm以内，既保证滑动顺畅，又避免钳口夹持时出现左右晃动，保证咬合时上下钳口的平行度误差不超过0.1mm，防止夹伤薄壁管材表面。手柄部分采用钢芯外包橡塑复合结构，钢芯为45号钢模锻成型，外包层为防滑耐油橡胶，表面设计有菱形防滑纹理，握持区域的直径设计为32mm，符合成年人手型握持的人机工程学尺寸，长时间作业不易产生手部疲劳，同时橡塑材质可隔绝冬季低温下金属手柄的冰感，也能在接触油污时保持足够的握持摩擦力。手柄末端设计有直径8mm的悬挂孔，作业间隙可将扳手悬挂在工具架上，便于现场工具收纳管理，也可穿入加力杆延伸手柄长度，应对锈蚀严重、扭矩需求更大的螺纹拆卸场景。

　　从安装边界与外形尺寸来看，该管扳手整体闭合长度为350mm，最大开合状态下钳口深度为50mm，可满足靠墙布设、沟槽内布设等狭窄空间的管路作业需求，钳头部分的最大宽度为62mm，可伸入宽度不小于70mm的操作间隙完成作业，不会因为钳头体积过大无法贴近作业面。设计过程中对各受力部件进行了应力校核，当施加最大额定扭矩时，固定钳体与活动钳体的最大应力出现在齿根位置，数值为320MPa，低于45号钢调质处理后的屈服强度，可保证反复使用过程中不会出现钳体断裂、齿牙崩损的问题。调节螺母采用铜基合金材质，与钢质钳体的梯形螺纹配合时具备自润滑特性，长期使用不会出现螺纹锈死、调节卡滞的问题，即便在潮湿、多粉尘的作业环境下，也能保证调节机构的操作顺畅度。

　　在实际作业场景中，这类管扳手不仅可用于圆形管材的夹持，也可临时用于大规格六角螺母、异形紧固件的扳拧作业，钳口的锯齿结构可适配不同外形的被夹持件，具备较强的场景通用性。设计时特意控制了整体重量，整把扳手总重控制在1.2kg以内，操作人员单手握持即可完成常规管径的装拆作业，无需借助额外吊装、助力设备，适合高空管路安装、井下管路检修等需要随身携带工具的作业场景。钳体表面采用喷塑防锈处理，相比传统的发黑处理工艺，耐锈蚀能力提升3倍以上，即便在潮湿的泵房、露天管线作业环境中长期存放，也不会出现表面锈蚀、涂层脱落的问题，延长工具的实际使用寿命。
