ABB400A塑壳断路器三维结构设计

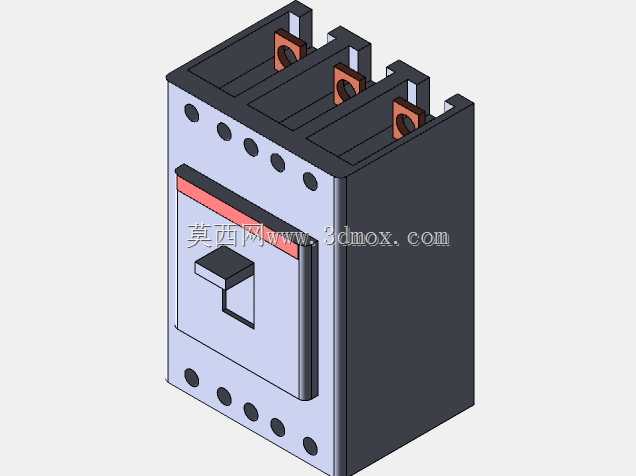

　　在低压配电系统的终端配电与支路保护场景中，400A等级的塑壳断路器是承担配电线路过载、短路、欠压保护的核心元件，常应用于工业厂房低压配电柜、车间动力配电箱、商用建筑主进线回路、大容量设备配电支路等场景，可在回路出现异常工况时快速分断电路，避免故障范围扩大，保护后端用电设备与线路安全。这款ABB规格的400A断路器采用三极结构设计，对应三相交流配电回路的相线接入需求，进线端与出线端均设置了带铜质嵌件的接线端子结构，端子区域预留了充足的接线操作空间，可适配对应线径的铜排或多股铜芯电缆接入，接线端子旁设置的固定卡槽可配合端子挡板实现带电部分的防护隔离，避免运维过程中误触带电部位。从结构布局来看，断路器本体采用模块化的壳体设计，

　　主体外壳为高强度阻燃工程塑料材质，正面操作区域设置了突出的扳动式操作手柄，手柄旁的红色指示条可直观反馈断路器的分合状态，操作手柄的操作力矩经过适配设计，既保证分合闸操作的清晰手感，也可避免误操作导致的机构损坏。壳体正面排布的多组固定孔位，既用于壳体上下部分的装配紧固，也可作为断路器安装时的辅助定位参考，底部的安装孔位适配标准配电柜内的安装横梁尺寸，可直接卡装或通过螺栓固定在标准安装轨或安装板上，安装边界尺寸适配常规GCS、GGD等低压柜的抽屉单元或固定分隔单元的安装空间，无需额外定制安装支架即可完成装配。在建模过程中，重点还原了断路器的内部机构安装空间与外部接口尺寸，操作机构的腔体位置、灭弧室的安装区域、

　　脱扣器的布置空间都按照实物的装配关系进行了1:1还原，接线端子的开孔尺寸、接线螺栓的规格、端子间距都严格匹配实际接线需求，可直接用于配电柜体的布局干涉检查、母排走向设计、运维操作空间模拟等设计环节。对于结构设计人员而言，该三维模型可直接导入配电设备的整体装配中，验证断路器与周边铜排、柜体隔板、柜门操作机构的位置关系，避免实际生产装配中出现干涉问题；对于电气选型人员而言，模型的外形尺寸、安装孔位、接线空间参数可直接作为选型校核的依据，确认所选断路器是否适配现有柜体的安装条件。断路器的散热结构也在模型中有所体现，壳体侧面与底部的散热缝隙对应实物的散热通道设计，可在大电流长期工作时保证内部热量顺利散出，避免温升过高影响器件寿命与保护精度。

　　分断机构的动作行程在模型中预留了足够的运动空间，可模拟断路器分合闸过程中手柄的运动轨迹，验证柜门操作手柄与断路器本体的联动是否顺畅，是否存在卡滞风险。不同于小型微断的导轨安装结构，该等级断路器的安装结构兼顾了螺栓固定与卡装两种方式的适配性，模型中还原的安装卡扣结构与固定孔位，可帮助设计人员快速完成安装方式的选型匹配，针对不同的柜体安装场景选择对应的固定方案。接线端子的压接区域尺寸经过精准还原，可用于验证配套接线端子排、铜排折弯角度的合理性，避免接线时出现端子无法插入、螺栓紧固空间不足等问题。
