Garmin60CSX船用壁挂式设备固定支架

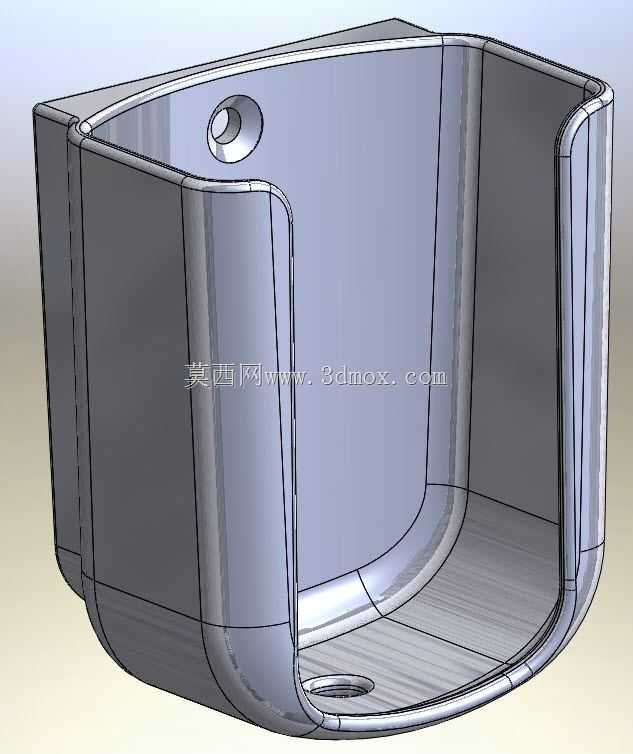

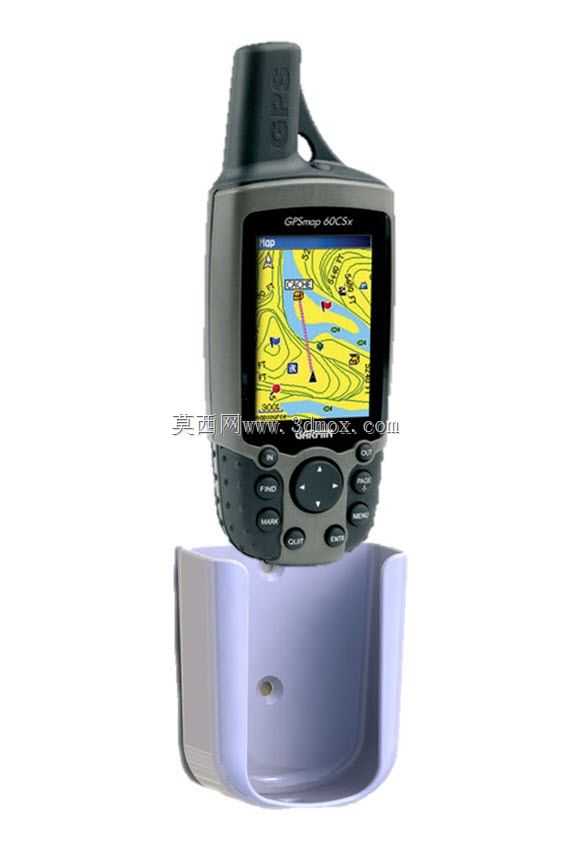

　　这款壁挂式固定支架的核心应用场景集中在船舶驾驶舱、小型作业艇操控台周边的舱壁安装场景，针对Garmin 60 CSX手持导航设备的船载固定需求开发，解决手持导航设备在船舶航行过程中无固定放置位、易滑落、操作时需手持占用作业人员双手的实际痛点。从功能特性来看，支架采用半包式围合结构，整体型腔完全匹配Garmin 60 CSX的机身外轮廓，设备插入后不会出现横向、纵向的窜动，围边高度经过反复校核，既保证设备卡入后的固定稳定性，又不会遮挡设备正面的显示屏与实体操作按键，作业人员在支架上即可直接完成导航参数查看、按键操作等全部交互动作，无需反复取放设备。设计阶段重点考虑了船用环境的安装适配性，支架背部预留两个沉头安装孔位，

　　既可以适配平头自攻螺丝直接在玻璃钢、木质舱壁上完成固定，也支持搭配高强度双面胶在光滑金属、复合板材舱壁上实现无打孔安装，两种安装方式的承载冗余都经过验证，可承受船舶航行过程中常规的颠簸、倾斜工况，不会出现支架脱落、设备滑落的问题。型腔内部的走线空间做了针对性预留，当设备卡入支架后，设备背部的电源接口位置刚好对应支架型腔的预留缺口，可直接插入Garmin原厂电源线连接器，实现航行过程中的持续供电，无需在支架上额外开设走线槽，也不会出现电源线被支架挤压、弯折导致接触不良的情况。外形尺寸方面，支架整体外轮廓完全贴合设备机身尺寸，没有多余的外凸结构，安装后不会占用过多舱壁空间，边角位置全部做了R角过渡处理，避免在船舶摇晃时磕碰作业人员，

　　型腔内壁的拔模角度控制在1.5度，既满足3D打印工艺的成型脱模要求，又能保证设备插入后的配合松紧度适中，插拔力度控制在单手握持即可完成取放的区间，不会出现过松卡不住、过紧取放困难的问题。安装边界上，两个安装孔的孔距经过精准匹配，孔位深度刚好容纳平头螺丝的头部，安装后螺丝头不会突出于支架背部的安装基准面，保证支架安装后可以完全贴紧舱壁，不会出现局部悬空导致的受力不均问题，支架底部做了微幅的内收限位结构，设备插入后底部会被限位结构承托，即使在船舶大角度倾斜的工况下，设备也不会从支架下方滑出。针对船用环境的使用特点，支架的壁厚做了均匀化处理，整体壁厚控制在2.5mm，既保证3D打印后的结构强度，

　　又不会因为壁厚过大导致打印过程中出现翘曲变形，围边与背部安装面的连接位置做了圆角过渡，消除应力集中点，长期在潮湿、温差变化的船用环境下使用也不会出现连接处开裂的问题。实际使用过程中，作业人员可以单手完成设备的取放，安装时无需复杂的定位工装，仅需标记两个孔位即可完成安装，不管是新船加装设备还是旧船改造升级，都可以快速完成部署，不需要对原有舱壁结构做大规模改动，适配不同厚度、不同材质的舱壁安装需求。
