工业控制用绿色凸头按钮开关结构

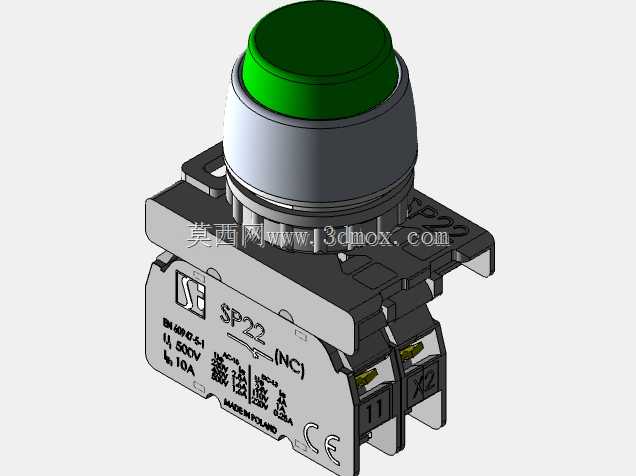

　　这类带绿色凸头的按钮开关，是低压电气控制回路里最常见的操作执行元件，日常在机床操作面板、自动化生产线工位控制盒、输送线启停站点、配电柜本地操作位都能见到它的身影，主要承担回路通断的指令发出功能，绿色款常规对应启动、合闸、运行确认这类正向操作指令，和红色停止类按钮形成明确的视觉区分，避免现场操作人员误触。从结构设计来看，这款按钮采用头部操作单元加基座触点单元的分体卡装结构，头部的绿色操作帽做了圆弧凸面设计，表面没有尖锐棱角，操作人员戴劳保手套按压时也能有足够的接触面积，不会出现打滑按空的情况；操作帽下方的灰色安装基座做了标准的面板安装卡边，适配行业通用的22mm面板开孔尺寸，安装时不需要额外定制开孔，直接从面板正面卡入后，

　　靠基座自带的卡扣锁紧，不需要额外拧固定螺母，拆装维护效率很高。下方的触点基座采用模块化拼接设计，图中这款搭载了一常闭触点单元，实际使用时可以根据回路需求叠加常开、常闭触点模块，最多可以拼接4组触点单元，满足多回路同时触发的控制需求；触点部分采用银合金触点材质，耐电弧烧蚀能力强，在AC-15使用类别下，额定工作电压到500V、额定工作电流到10A时，依然能保证稳定的通断性能，不会因为频繁操作出现接触不良的问题。基座侧面标注的接线标识清晰，11、12对应常闭触点的接线端，X1、X2是触点模块的拼接定位槽，现场接线时不需要反复核对说明书，顺着标识就能快速完成接线，减少接错线的概率。从安装边界来看，按钮头部突出面板的高度控制在15mm以内，

　　不会因为突出过多被现场的工件、线缆意外刮碰触发误动作；基座在面板后方的深度不到50mm，对于操作盒内部空间局促的场景也能适配，不会和盒内的走线、端子排出现干涉。设计时特意在操作帽和安装基座之间做了防尘密封结构，能阻挡车间里的金属粉尘、切削液雾气进入触点腔体，在普通机加工车间、装配车间的环境下不需要额外加防护套就能稳定工作；操作手感上做了明确的档位反馈，按压到行程终点时会有清晰的触感反馈，操作人员不需要看指示灯就能确认指令是否已经发出，按压力度控制在5N左右，长时间频繁操作也不会造成手指疲劳。这类按钮的三维建模过程中，需要重点还原卡装结构的配合公差，头部和基座的卡扣配合间隙控制在0.1mm以内，

　　才能保证实际装配时卡扣能顺利卡入又不会出现松脱；触点部分的动作行程要和实际产品一致，操作帽的总行程在4mm左右，其中自由行程2mm，超行程2mm，建模时如果行程参数不对，会导致后续做装配仿真时出现动作卡滞或者触点无法可靠接通的问题。另外基座上的认证标识、接线标识、型号字符都做了凹刻处理，和实物的标识位置完全一致，做虚拟面板装配演示时，能完全还原真实产品的视觉效果，不需要后期再额外贴图处理。在设备选型阶段，用这个三维模型可以提前在装配环境里做干涉检查，确认按钮和面板、内部元器件的位置关系，避免实际加工面板后才发现安装尺寸不匹配的问题，减少现场改孔、调整元器件位置的返工工作量。
