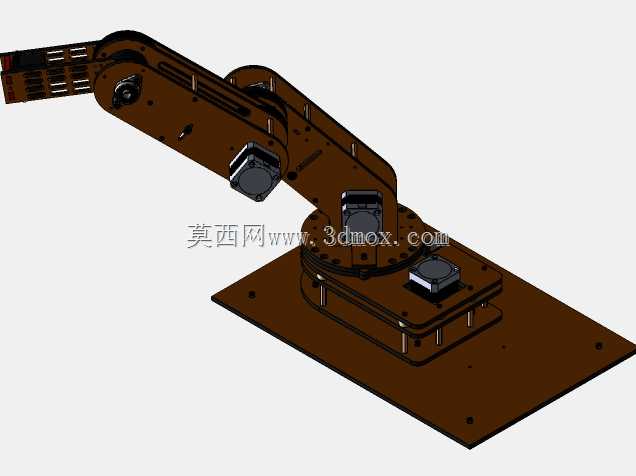

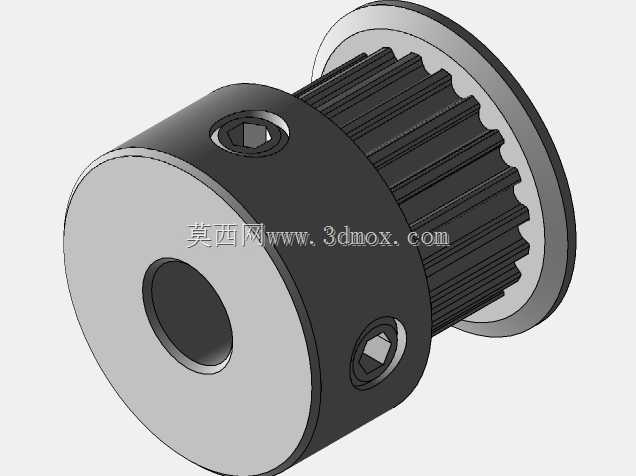

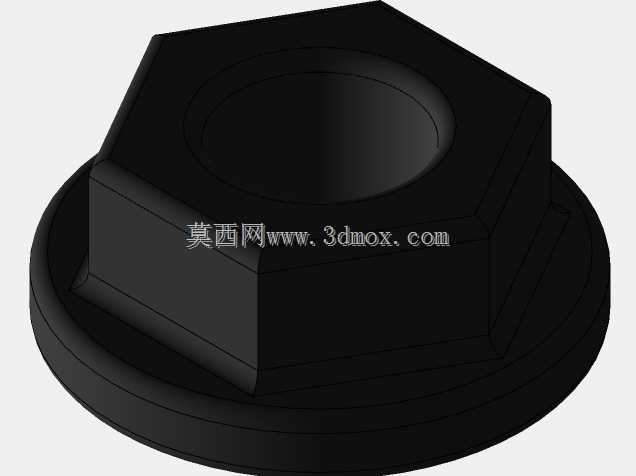

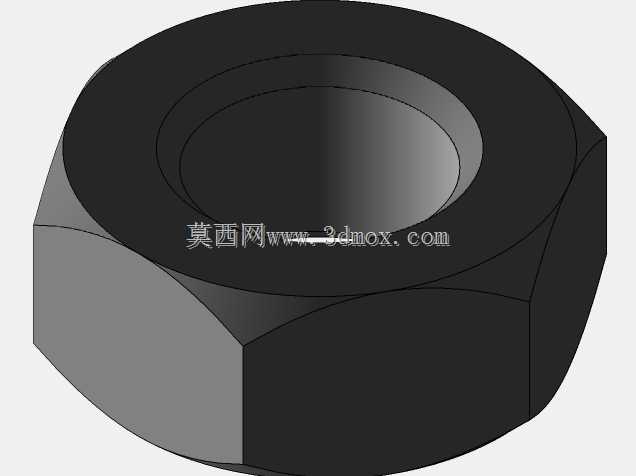

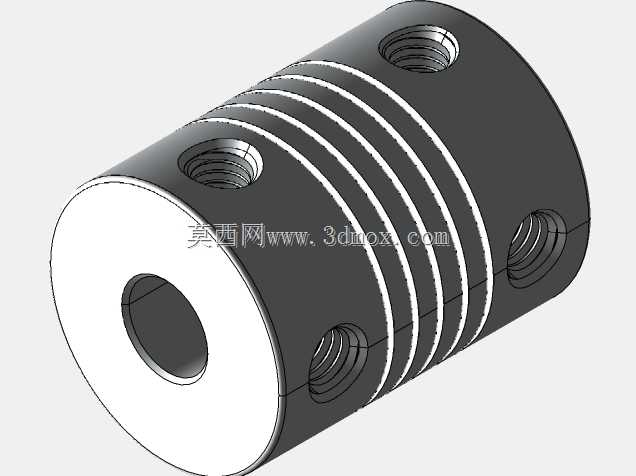

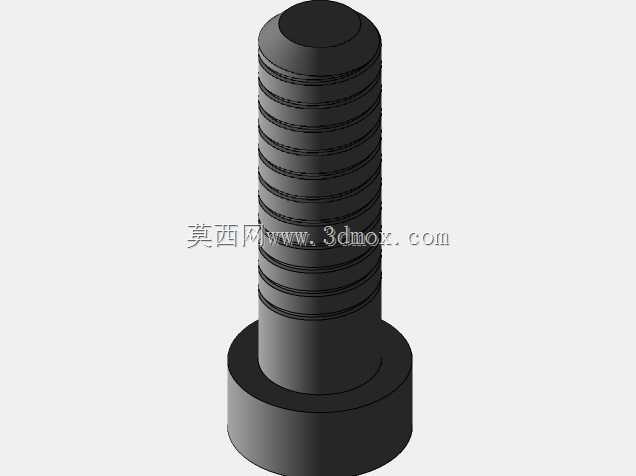

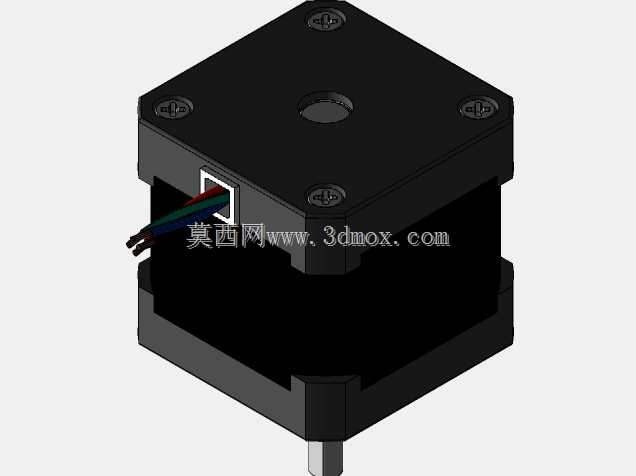

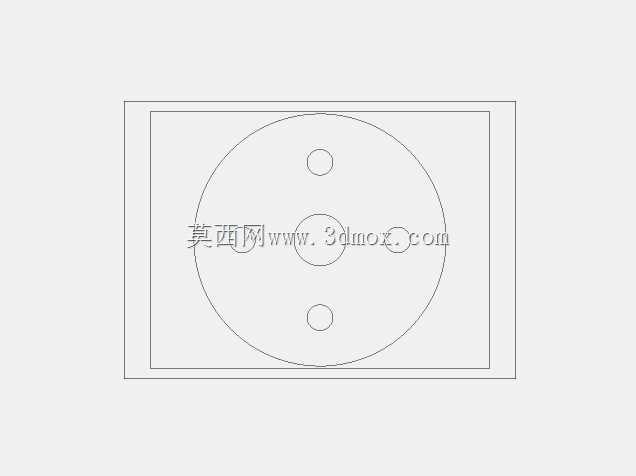

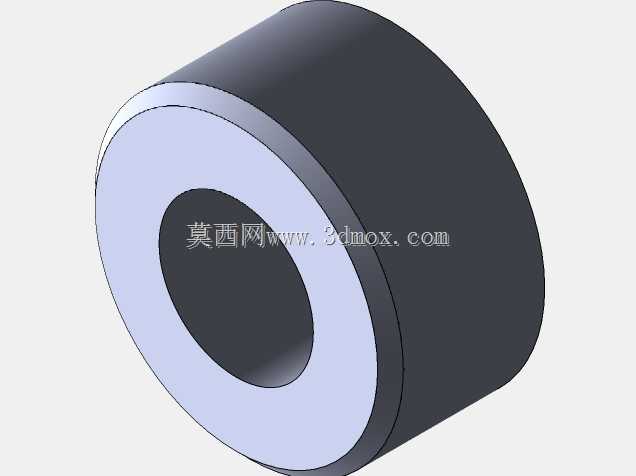

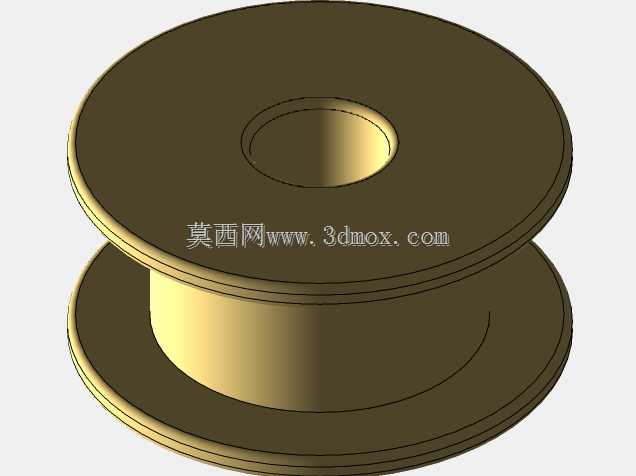

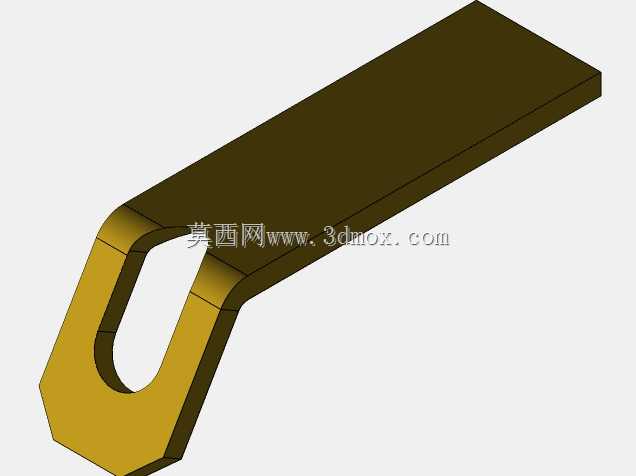

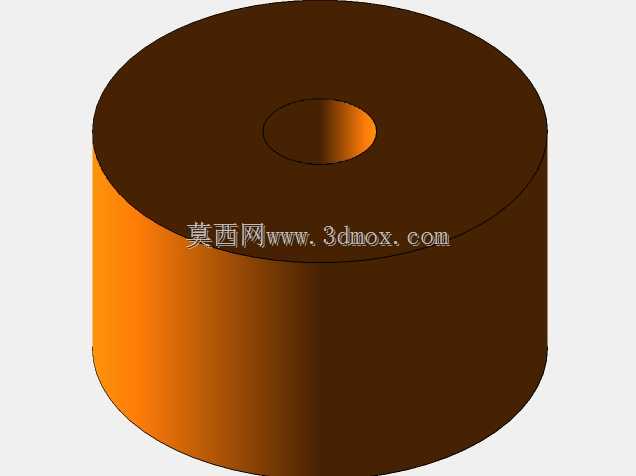

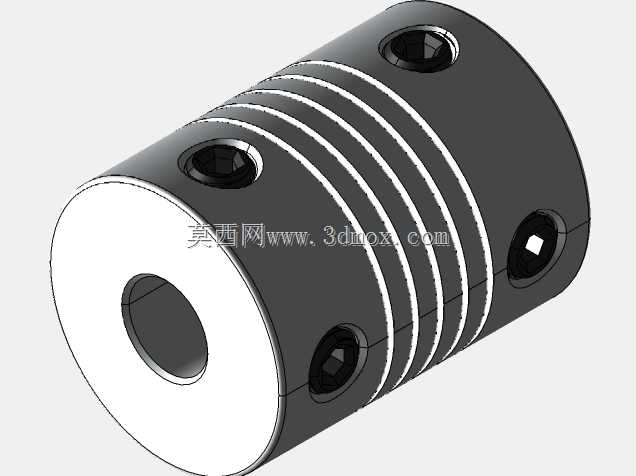

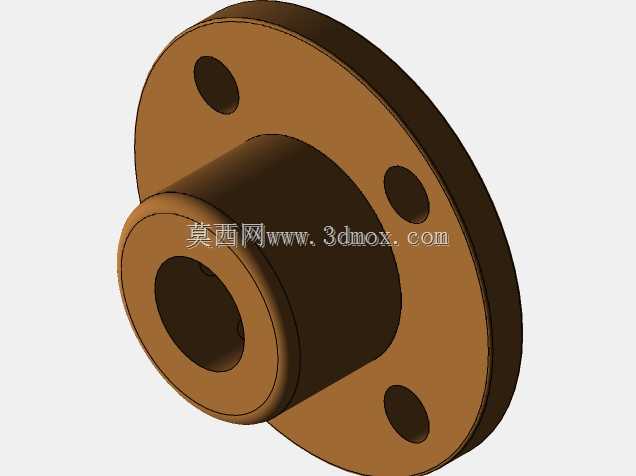

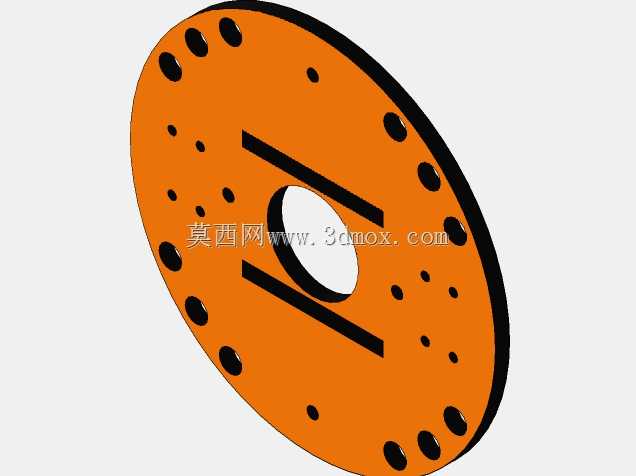

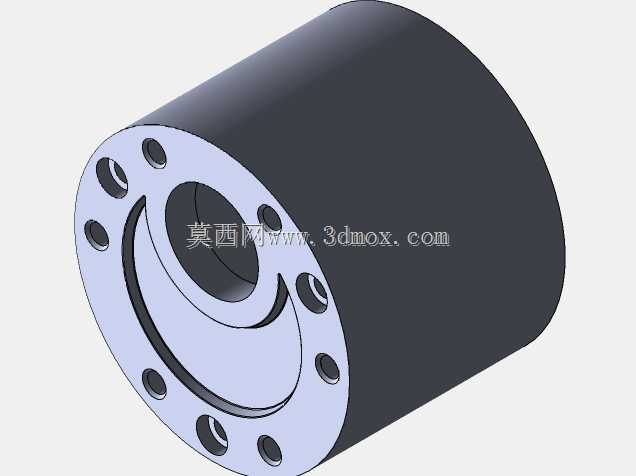

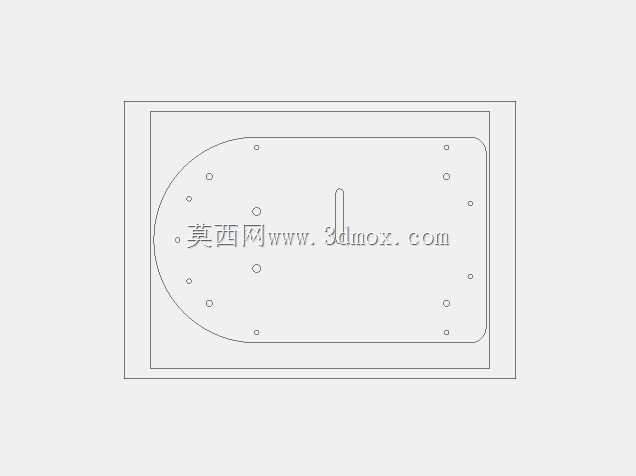

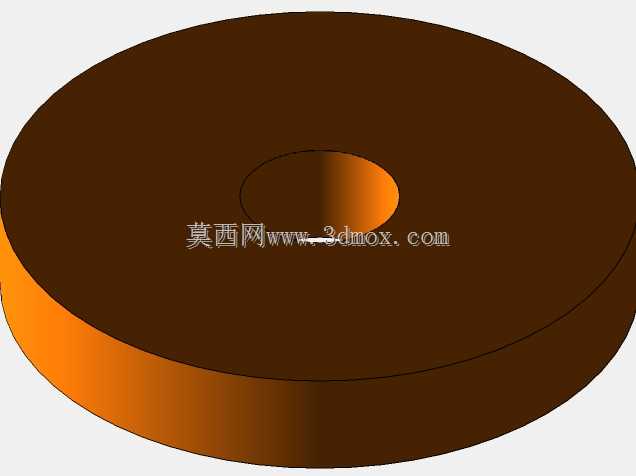

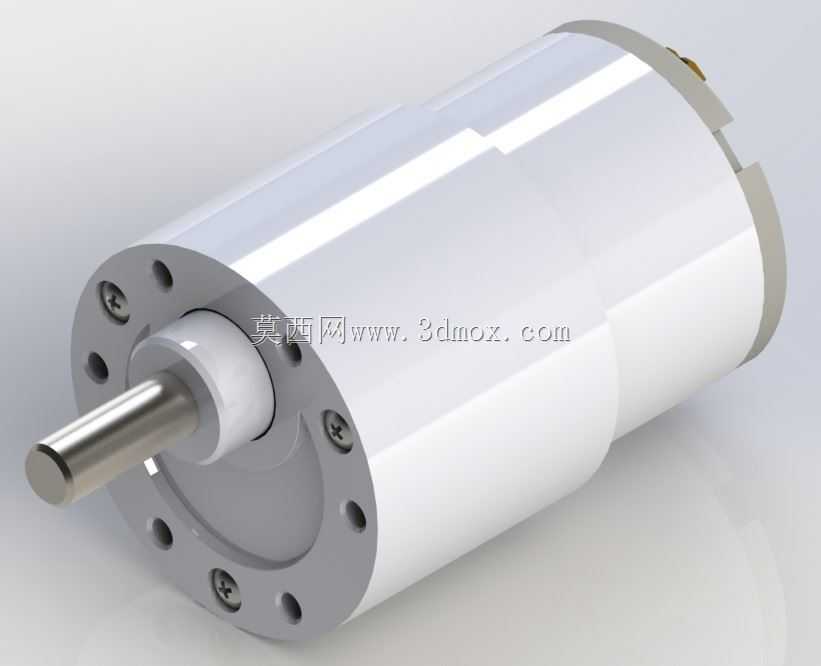

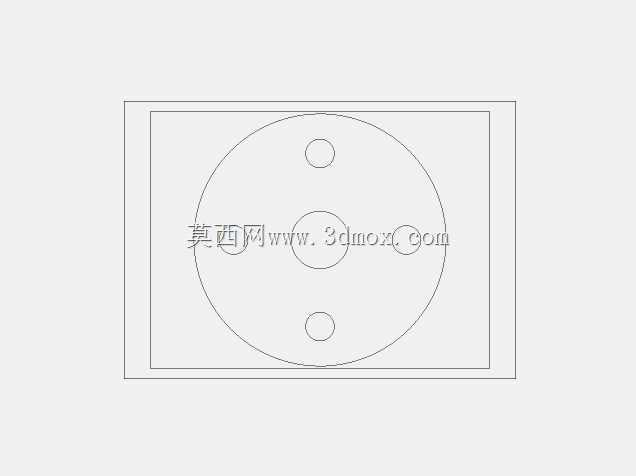

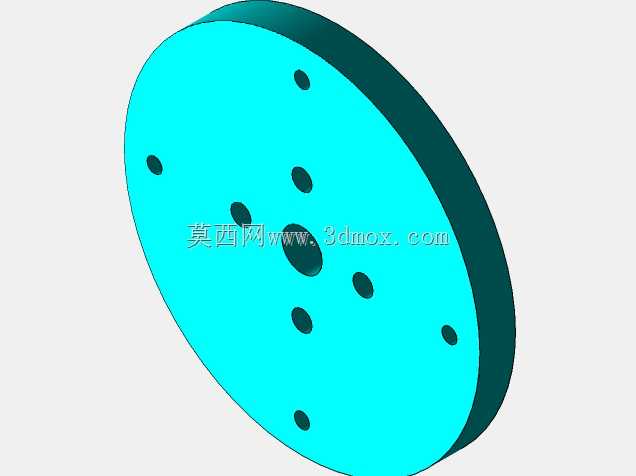

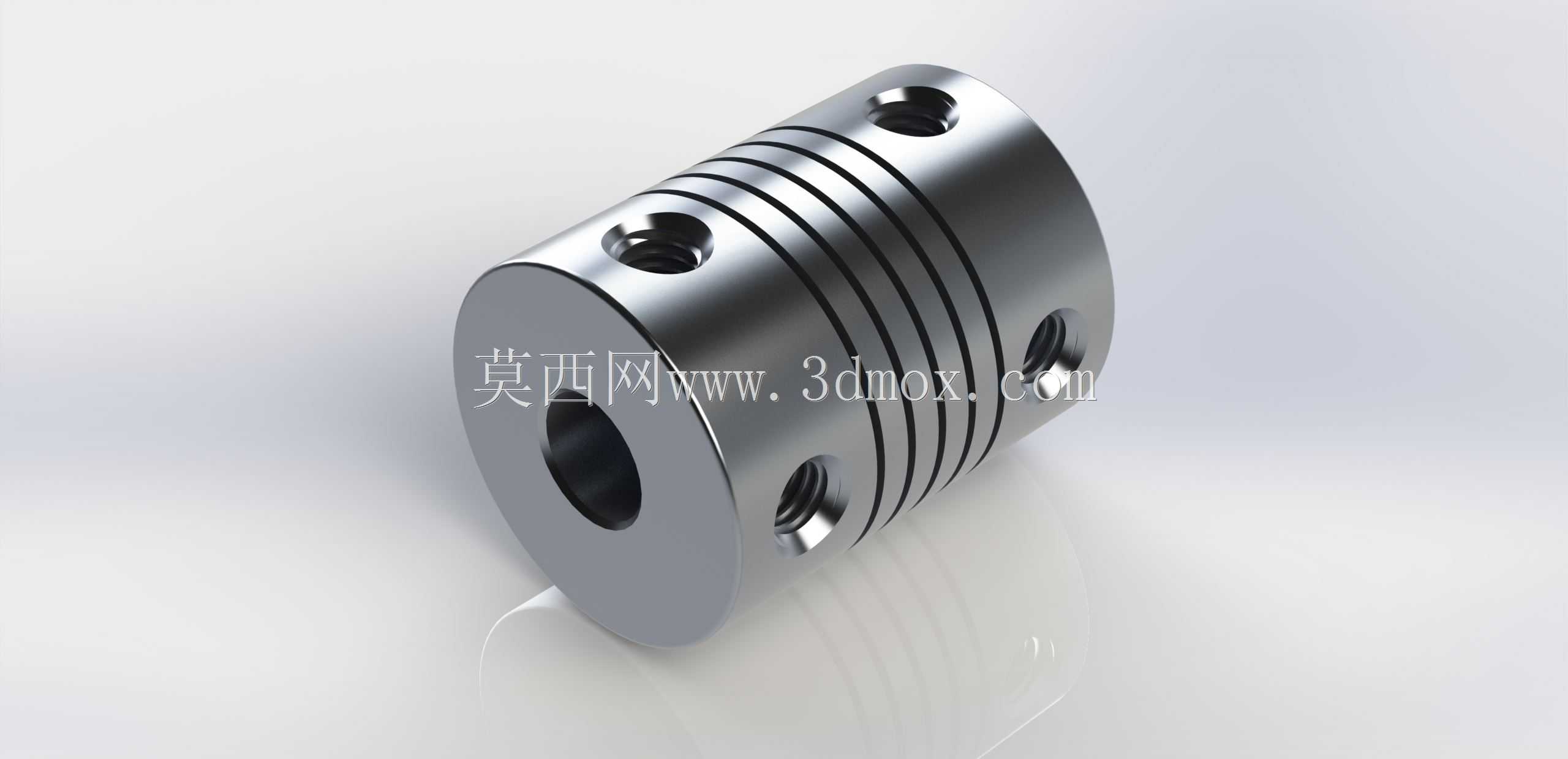

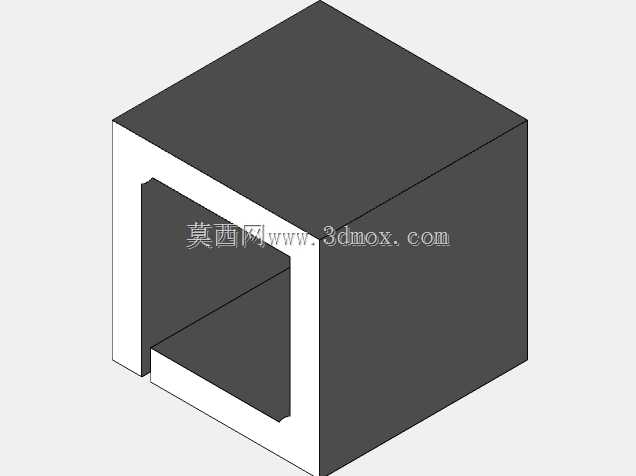

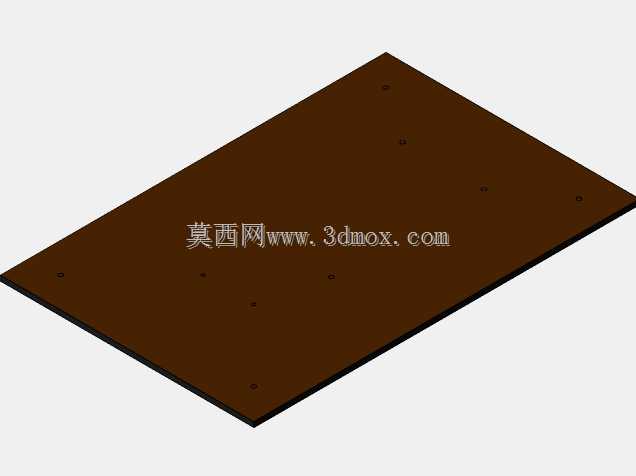

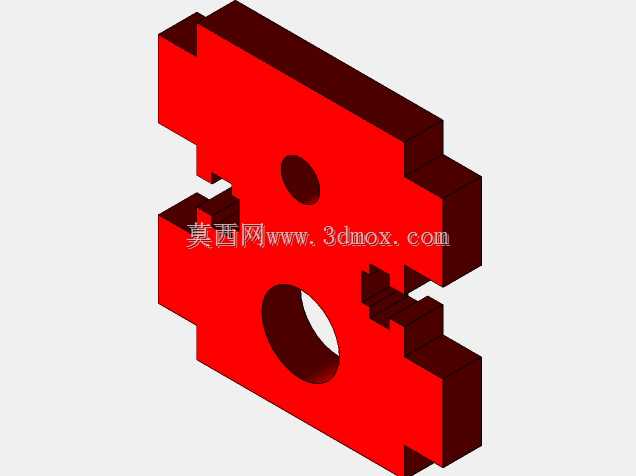

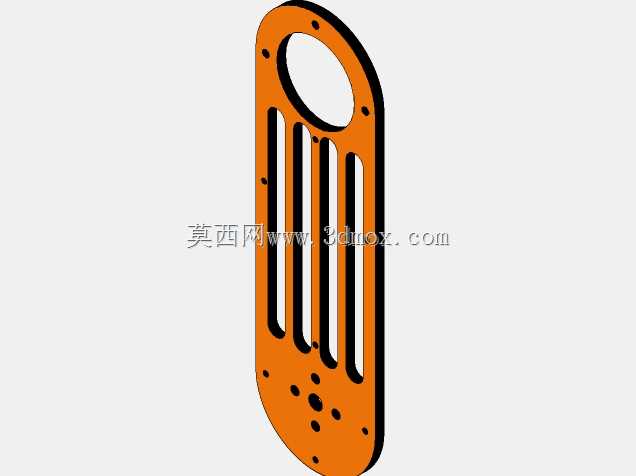

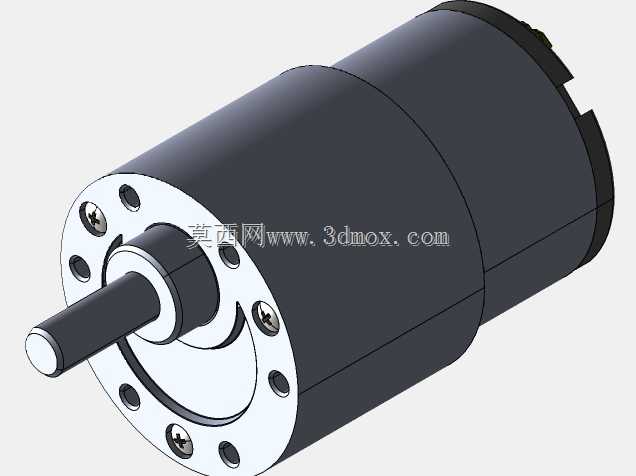

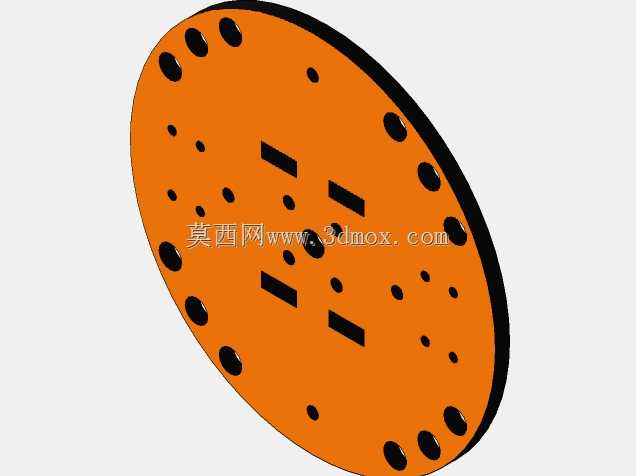

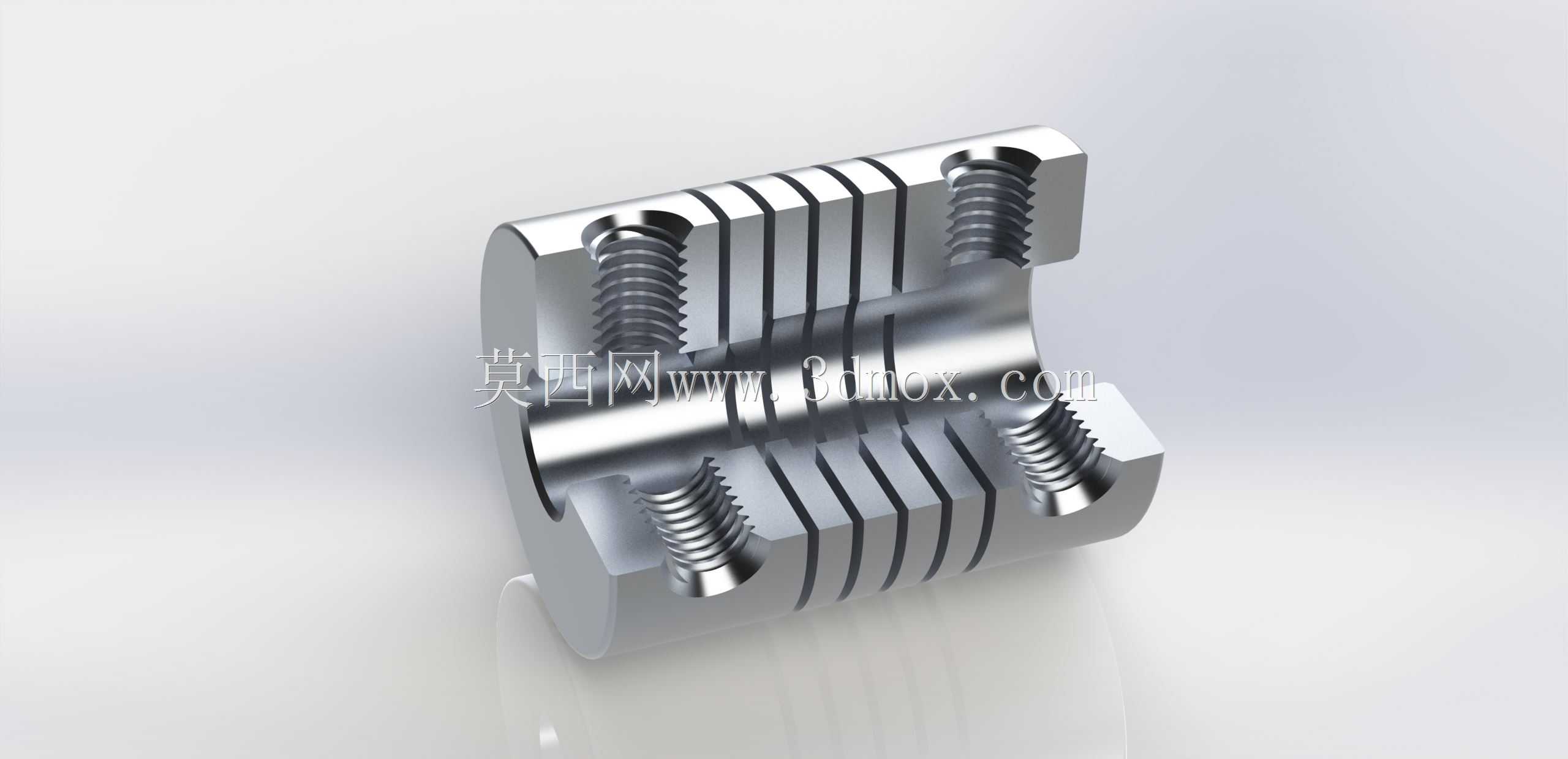

三自由度机器人视觉回转支承结构

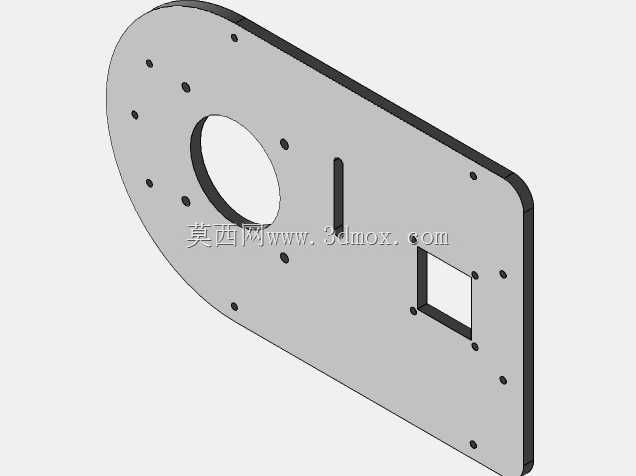

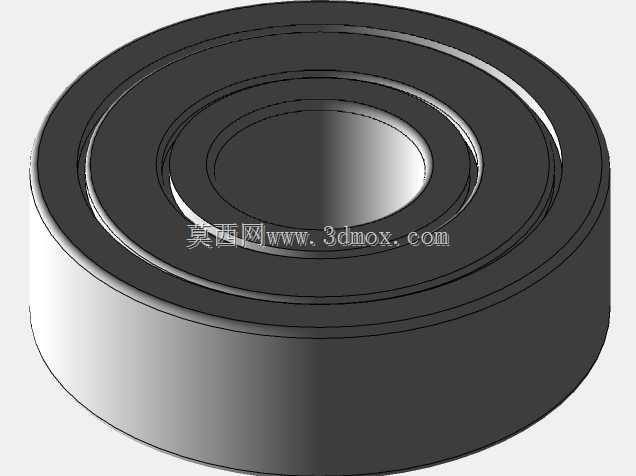

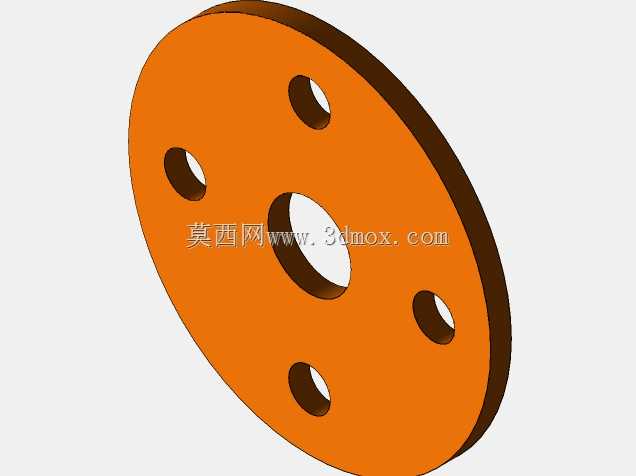

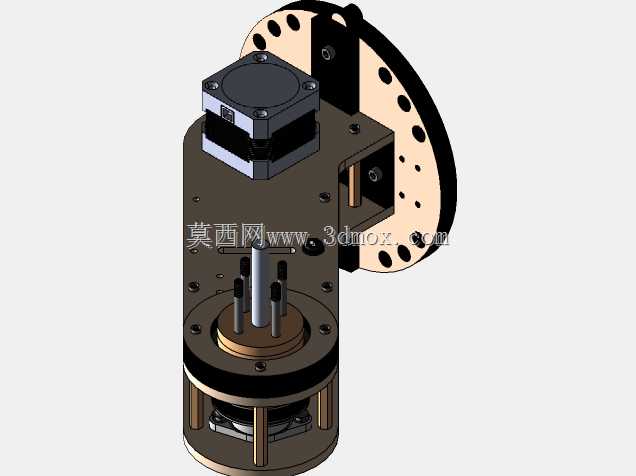

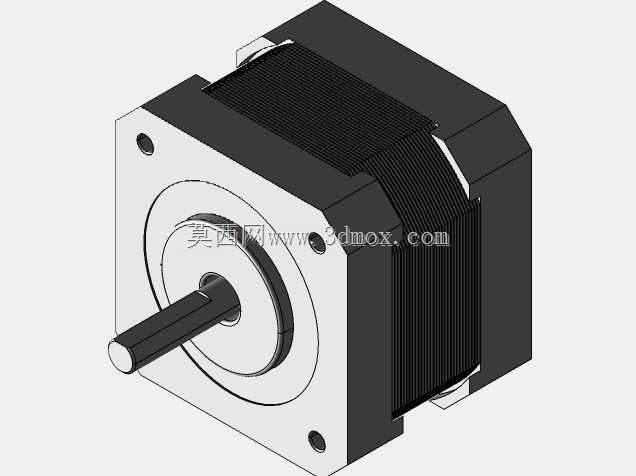

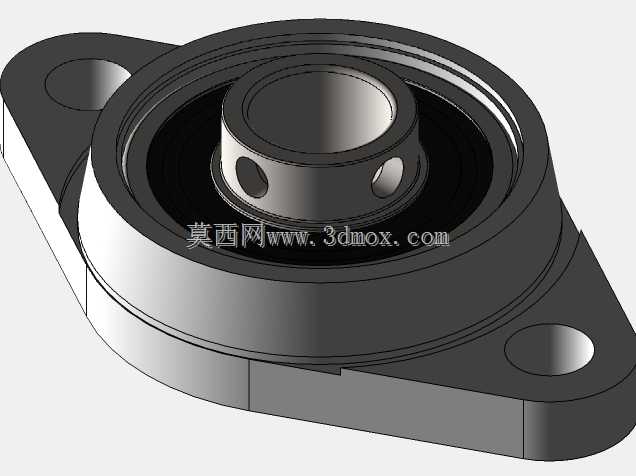

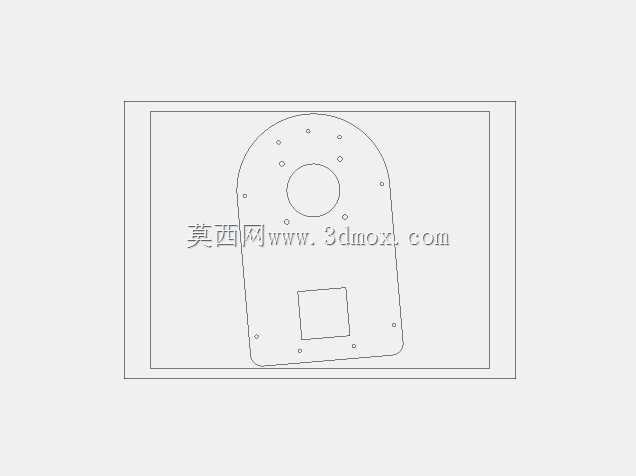

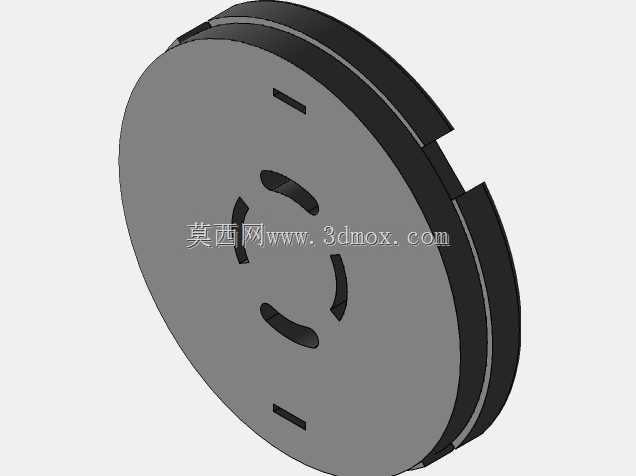

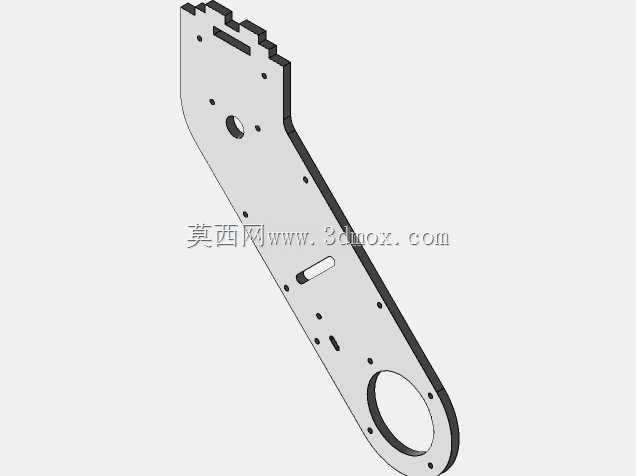

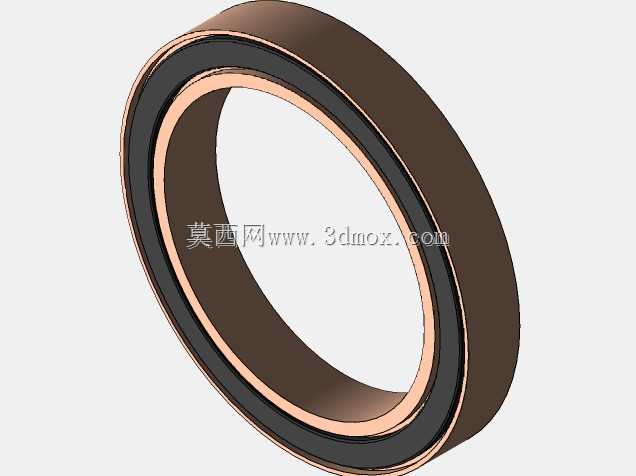

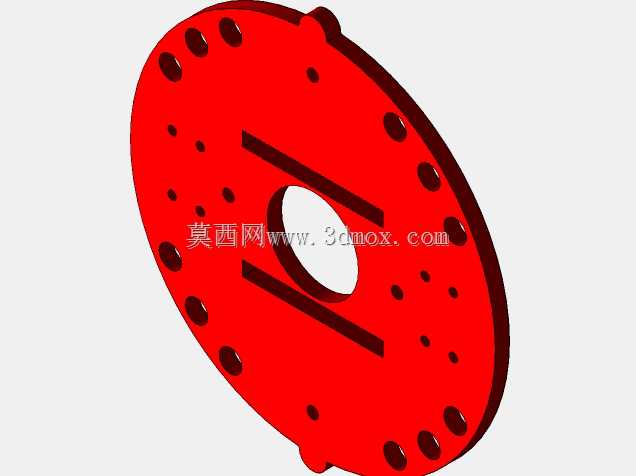

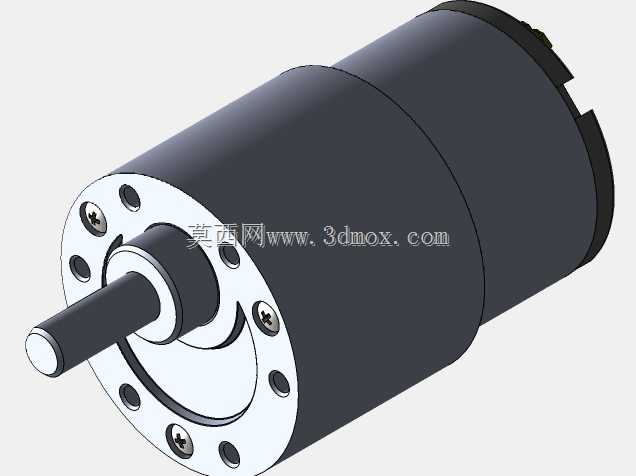

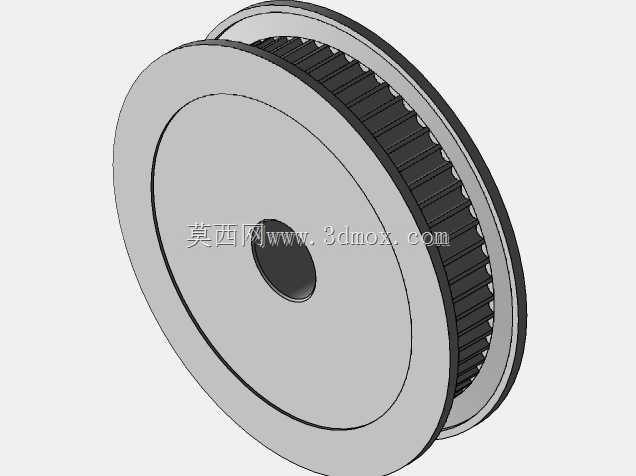

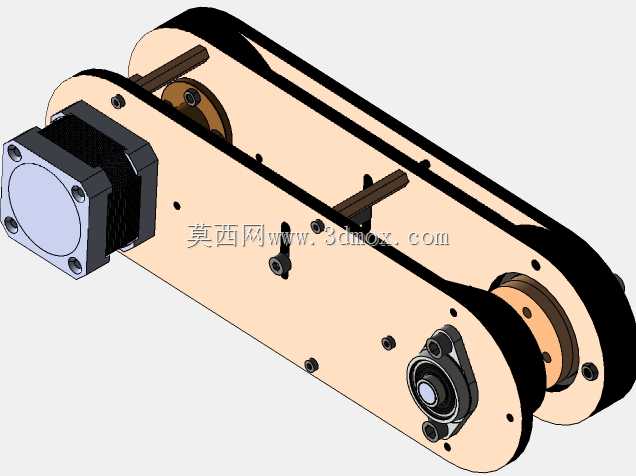

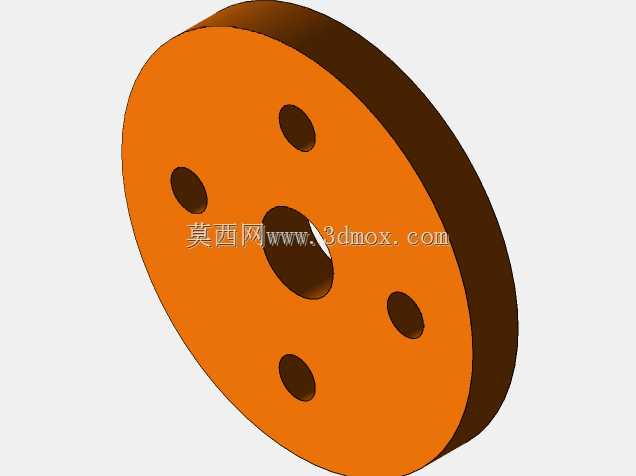

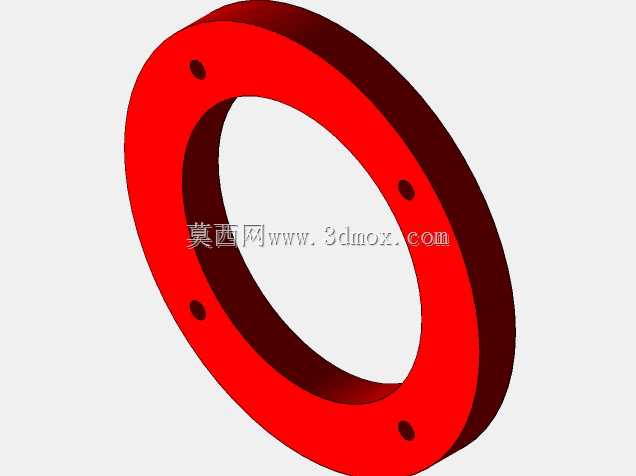

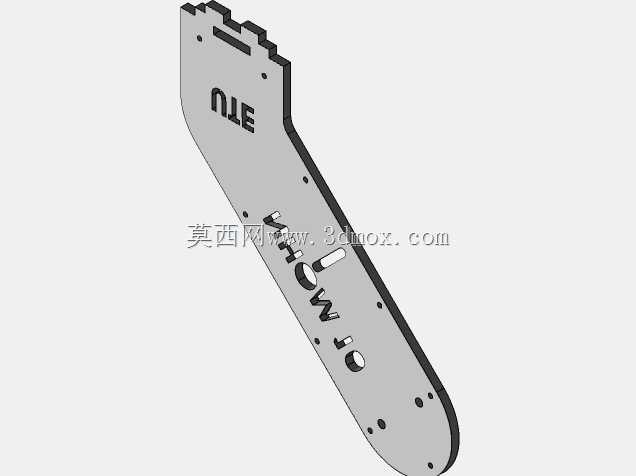

　　这套三自由度机器人配套的视觉承载回转结构，核心适配工业场景中机器视觉单元的多姿态调整需求，常见于3C电子装配线的工件定位工位、小型零件分拣工作站的视觉追踪环节，以及实验室自动化检测平台的视角切换单元，解决固定位视觉模组无法覆盖多维度检测面、需要频繁调整安装位置的痛点。结构核心采用类滚动轴承的回转支承设计，内圈与视觉安装基座固连，外圈作为转动承载面，可实现360度水平方向连续回转，配合另外两个方向的摆动自由度，能让搭载的工业相机、镜头及光源组件完成任意空间角度的姿态调整，覆盖工件顶面、侧面甚至斜向特征的检测需求，无需额外增加多组固定相机的硬件成本。设计阶段优先考虑转动副的间隙控制，滚道采用双圆弧接触构型，滚动体选用高精度钢球，

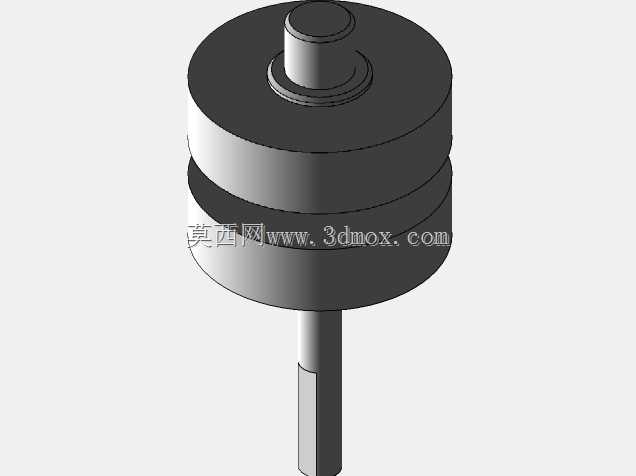

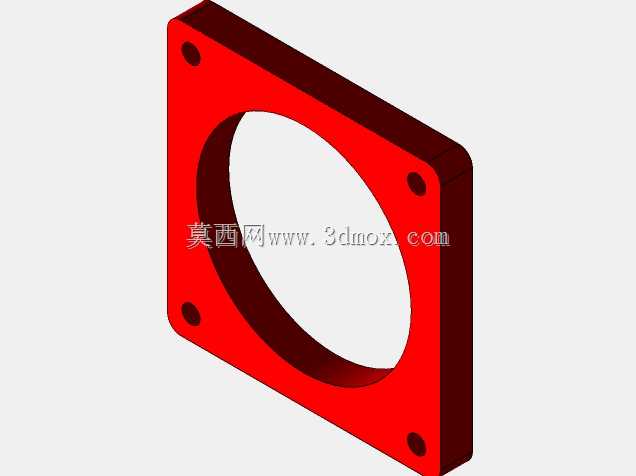

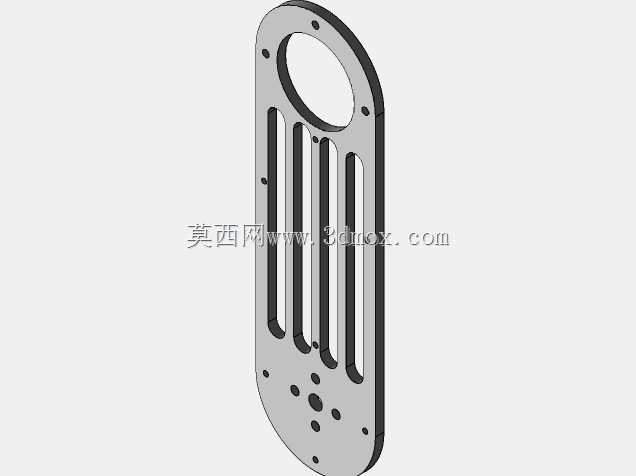

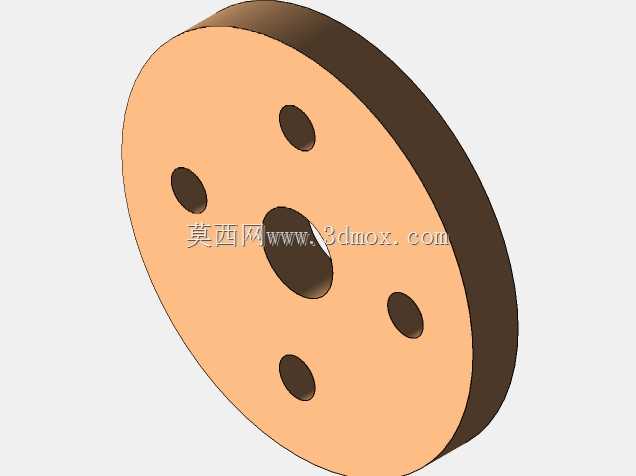

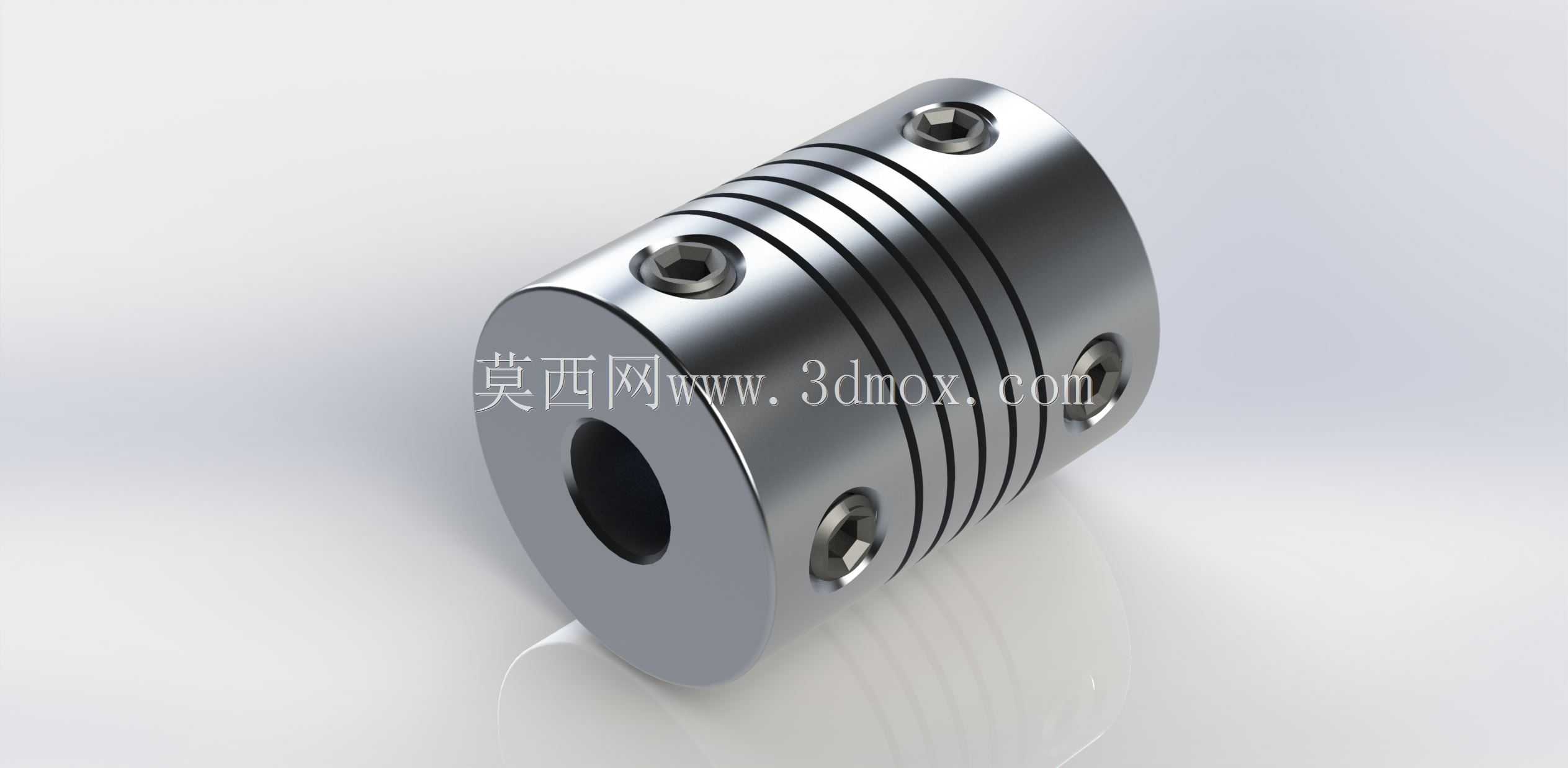

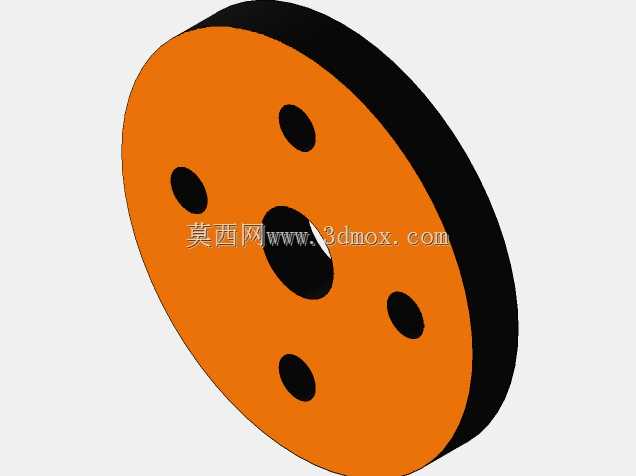

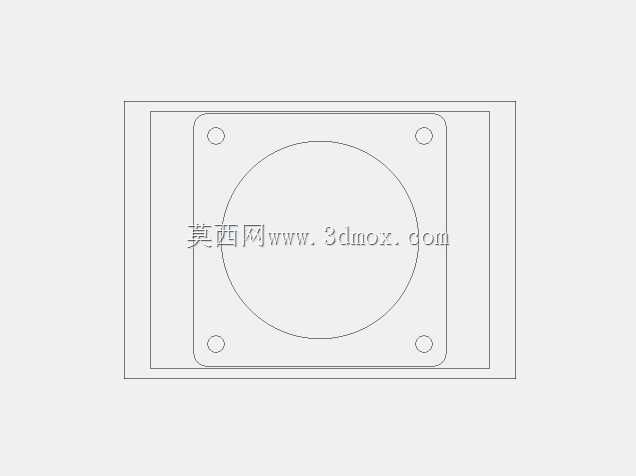

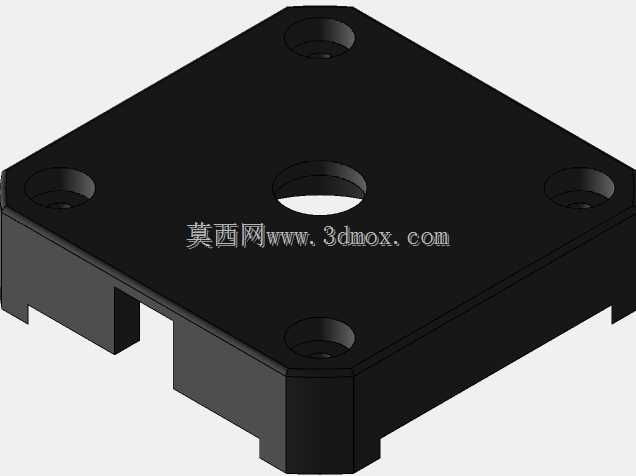

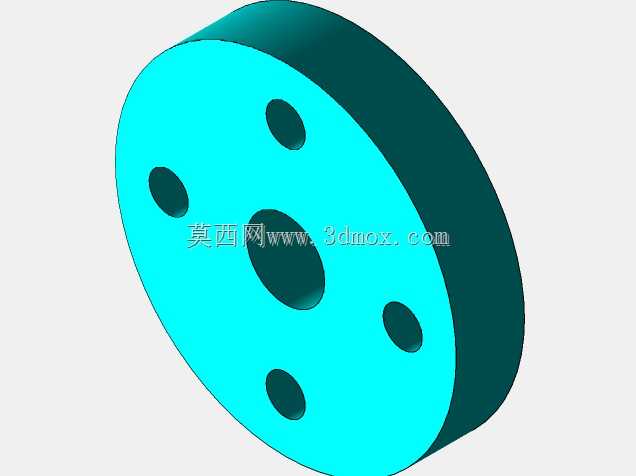

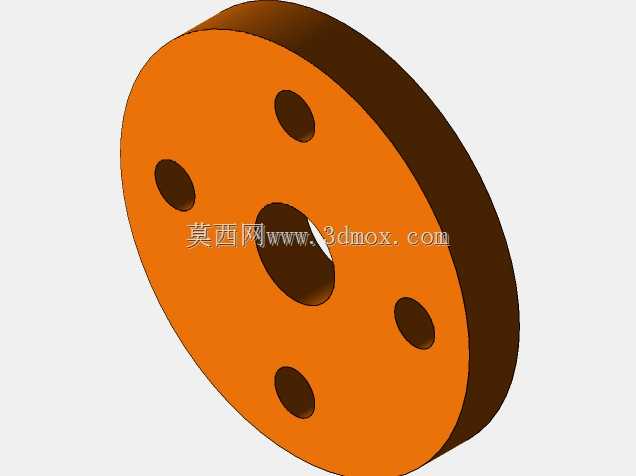

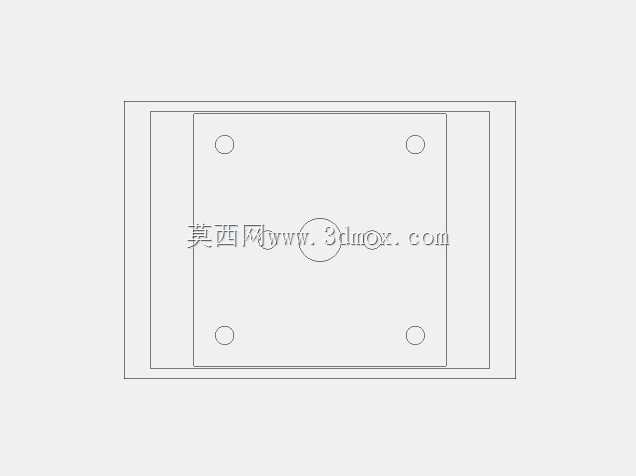

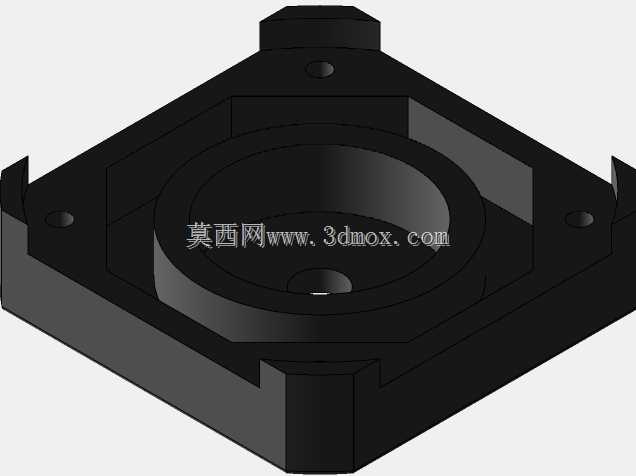

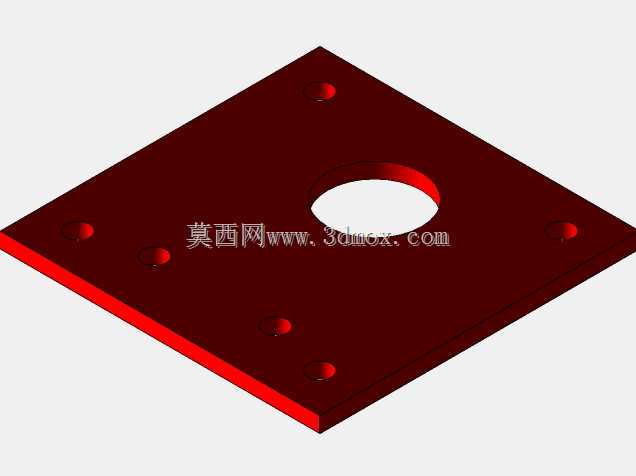

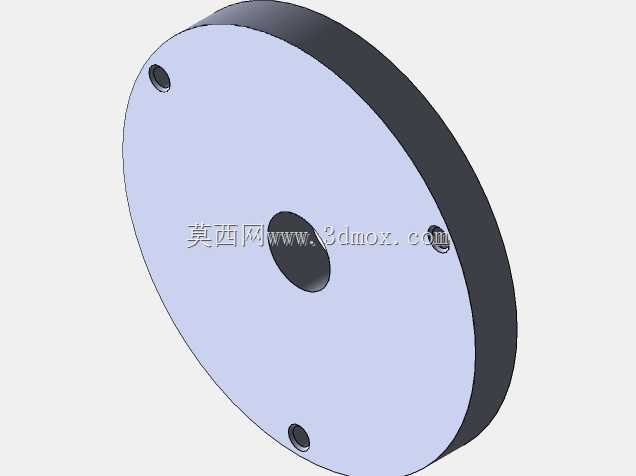

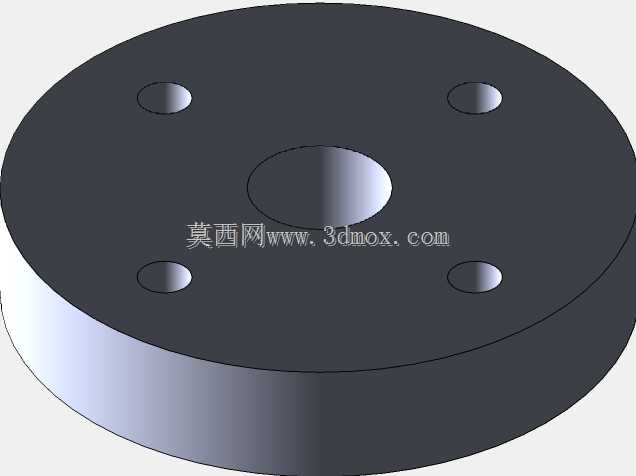

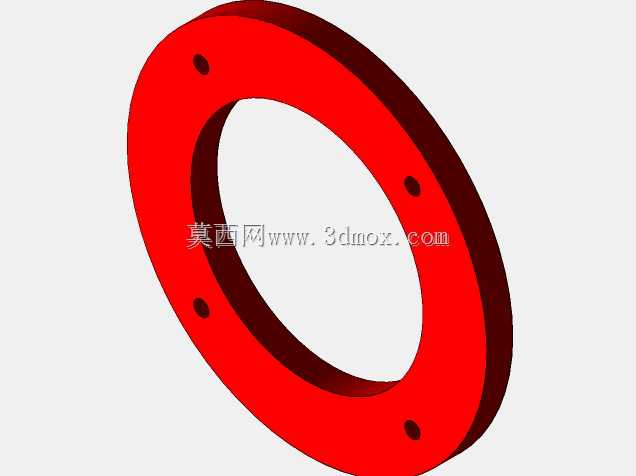

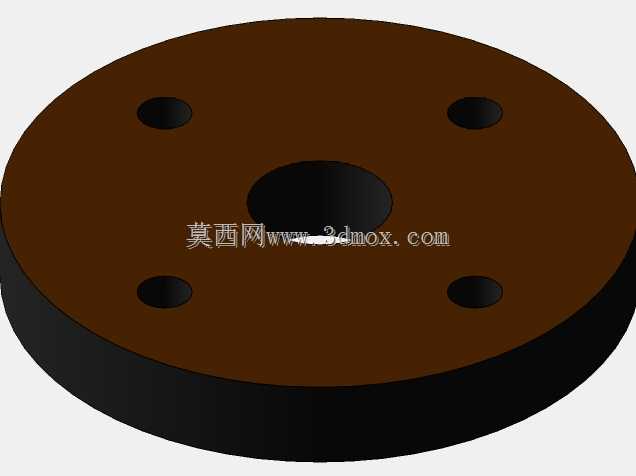

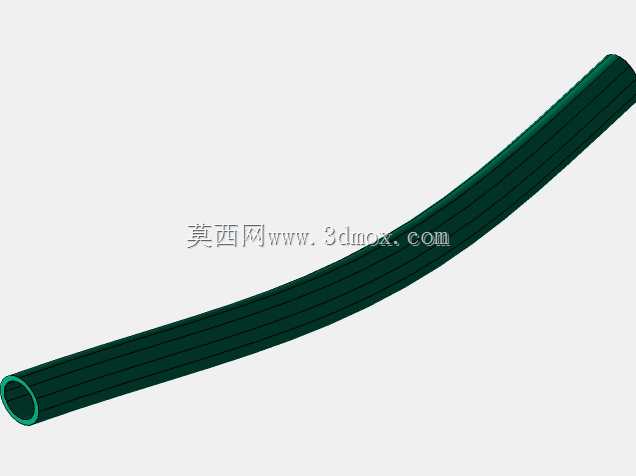

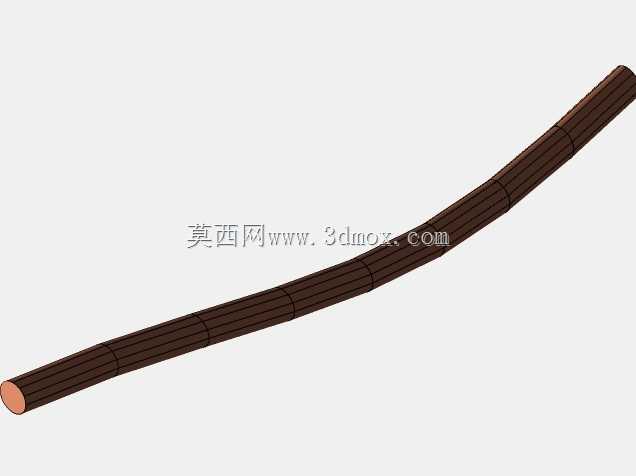

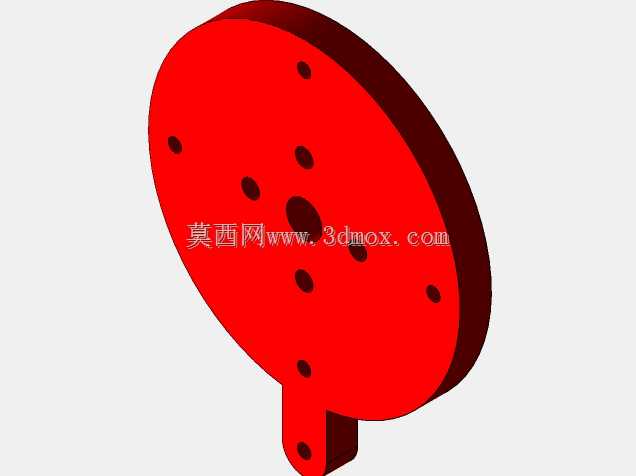

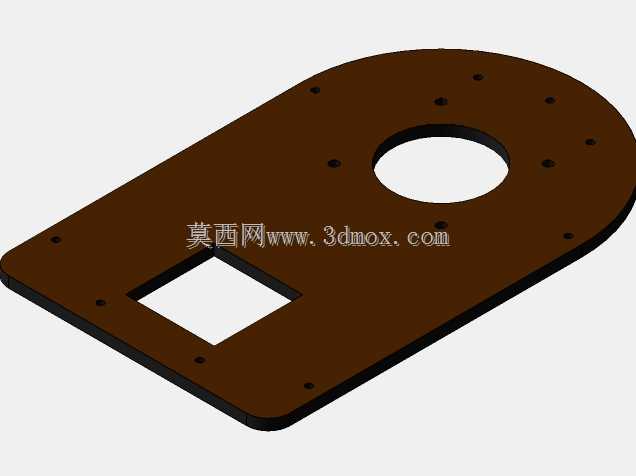

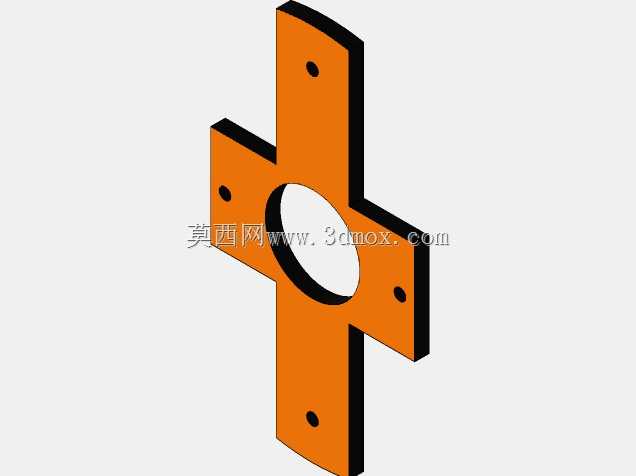

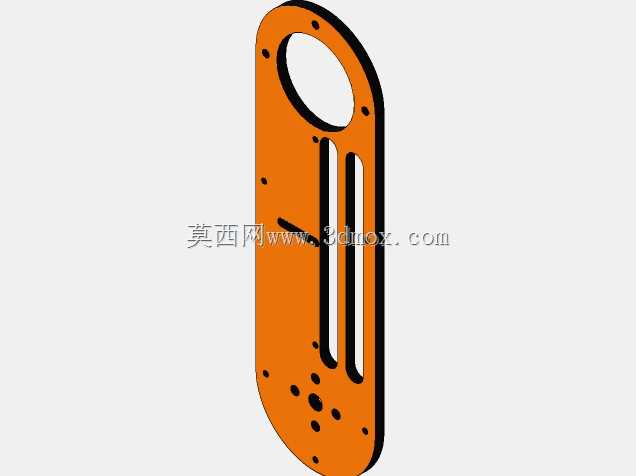

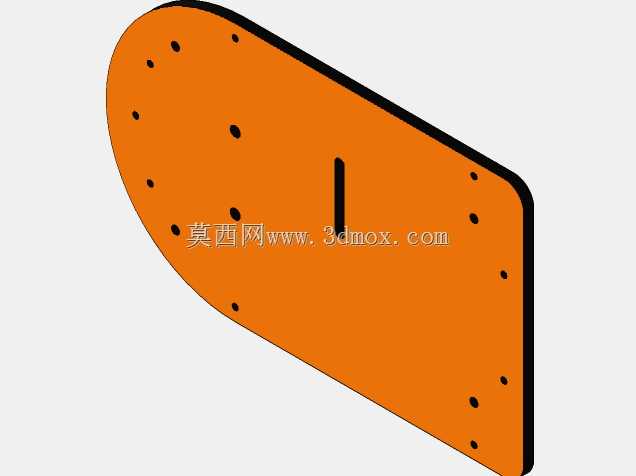

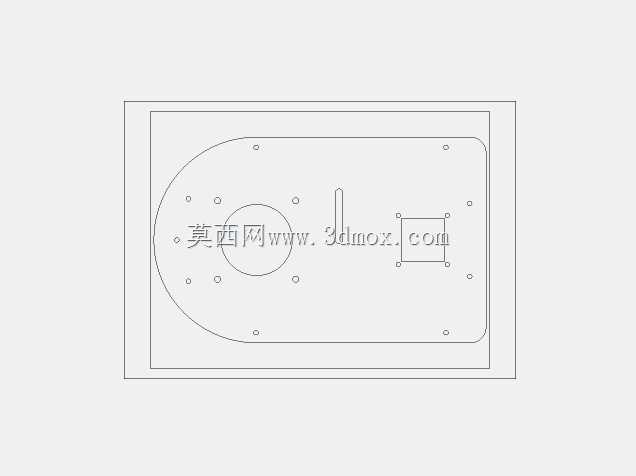

　　预紧量通过内圈外侧的调节环控制，既保证转动过程无卡滞，又将回程间隙控制在0.02度以内，避免视觉检测时因关节晃动出现成像模糊、坐标偏移的问题。安装边界上，结构整体采用方形法兰作为基座固定接口，法兰边预留均匀分布的沉头安装孔，可直接适配工业机器人末端法兰的标准安装孔位，也可通过转接板固定在直线模组的滑台上，整体径向尺寸控制在120mm以内，轴向厚度不超过35mm，不会给搭载的机器人末端带来过大的负载惯量，适配负载3kg以内的小型工业机器人及水平多关节机械手。结构的走线通道设计在回转中心位置，中心预留直径18mm的通孔，视觉模组的电源线、网线及触发信号线可从中心孔穿过，避免回转过程中线缆缠绕、拉扯，所有转动配合面均设计有防尘密封槽，

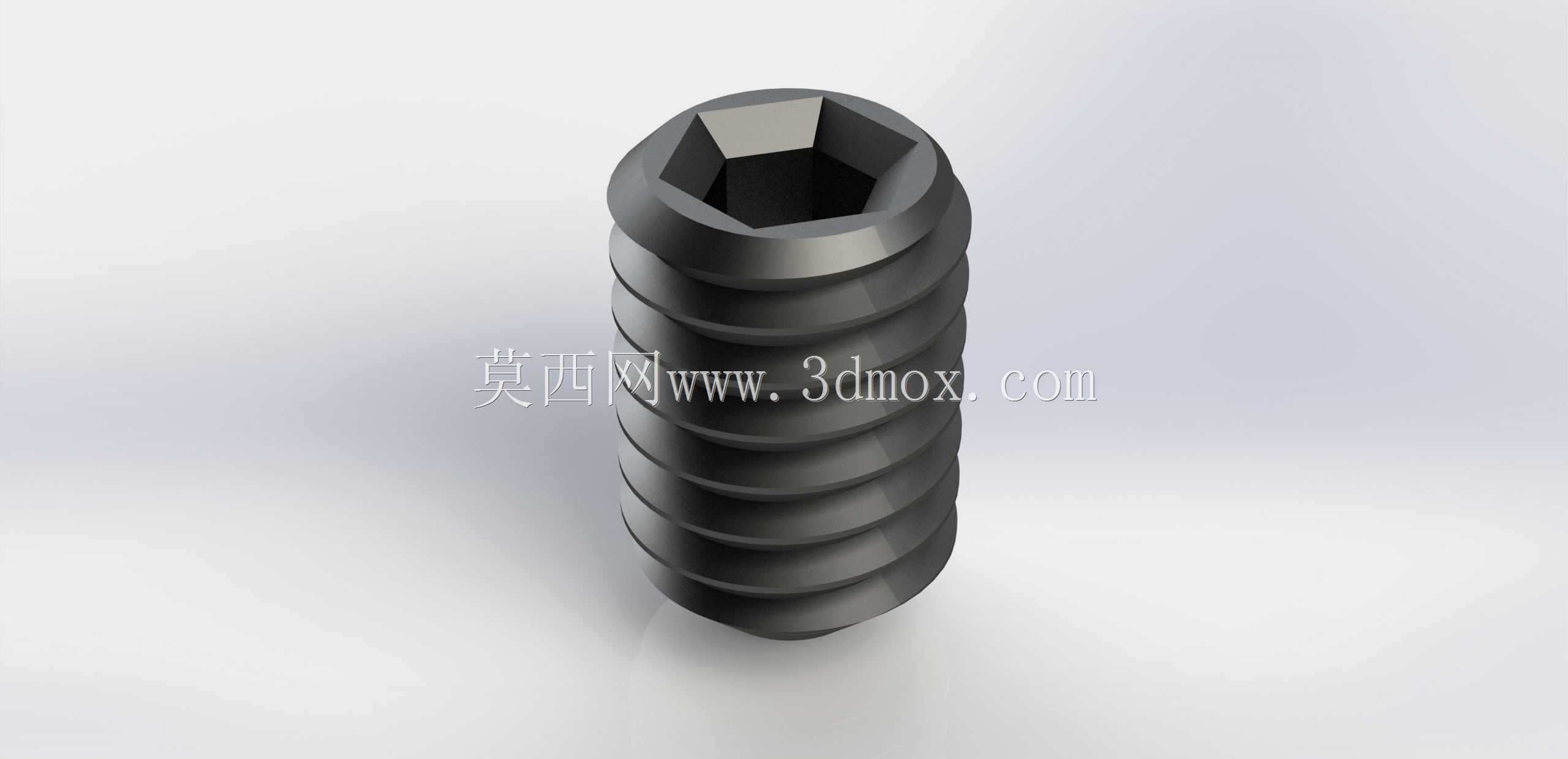

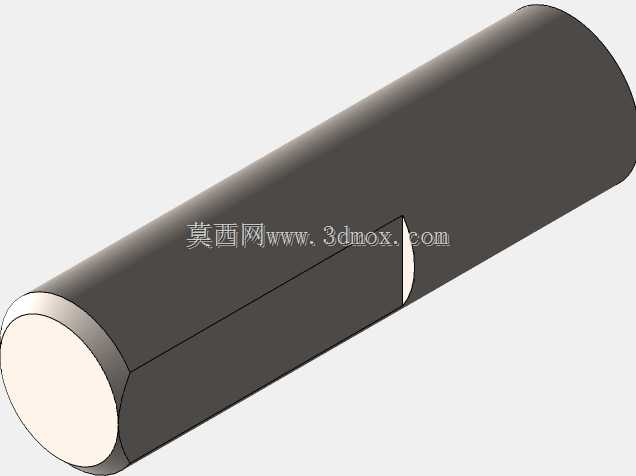

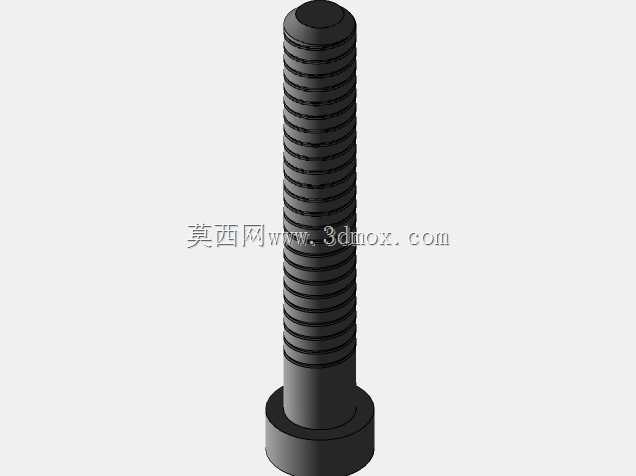

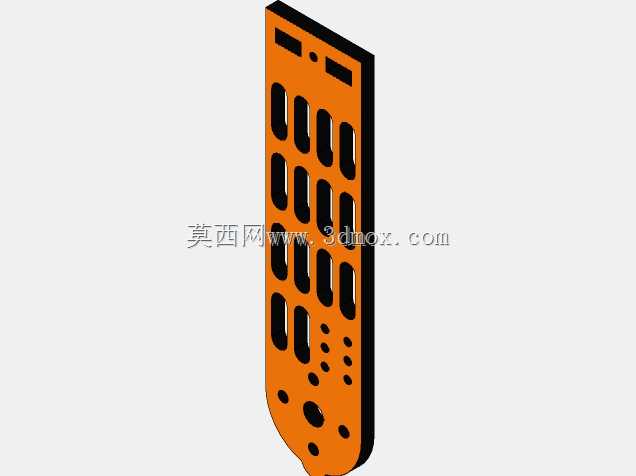

　　可加装毛毡或橡胶密封圈，适配车间多粉尘、少量切削液飞溅的工况，延长转动副的维护周期。另外两个摆动自由度的关节采用交叉滚子轴承作为转动支撑，转轴处设计有紧定螺钉限位结构，可根据实际检测需求调整摆动角度范围，无需额外加装外置限位块，关节的锁紧机构采用楔形涨紧结构，调整到目标角度后拧紧锁紧螺钉即可实现无间隙锁止，不会出现长时间使用后位置漂移的问题。整套结构的受力路径经过优化，视觉模组的重量通过安装板直接传递到回转支承的滚道上，而非连接螺钉承受剪切力，静态承载能力可达5kg，动态回转时的承载安全系数不低于3倍，即使搭载双相机加环形光源的组合，也能保证转动过程平稳无抖动。在装配逻辑上，所有零件均采用可拆分设计，

　　回转支承的滚动体可通过侧面的装球孔完成装填，后期维护时无需完全拆解整个结构即可更换磨损的滚动体或密封件，降低产线停机维护的时间成本。结构的安装基准面经过平面度管控，基座法兰的安装面平面度公差控制在0.01mm以内，与回转中心的垂直度公差不超过0.015mm，保证视觉模组安装后，光轴与回转中心的同轴度偏差在允许范围内，减少后续视觉标定的工作量。
