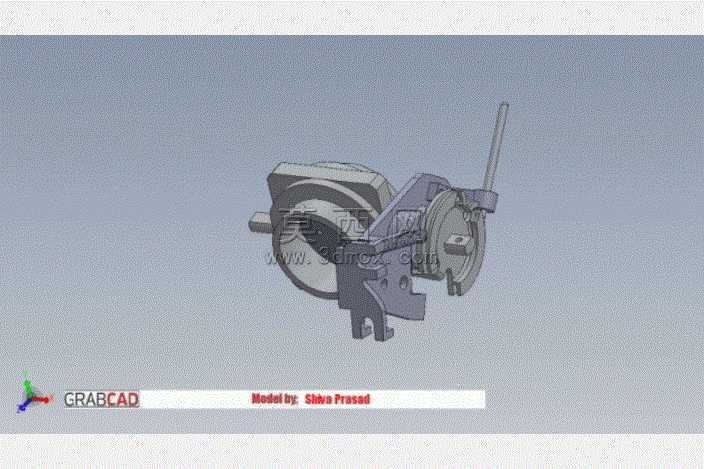

离合器驱动式节气门机械结构三维设计

本作品为离合器驱动式节气门的三维结构设计，建模过程依托三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成节气门阀体、转轴、节气门片、驱动摇臂、传动滑轮、回位结构、连接支架等单个零件的参数化建模，再通过同轴、重合、平行等标准装配约束完成整体组装，确保各部件间的运动配合关系符合实际机械传动逻辑。建模阶段对每个零件的结构细节做了精准还原：阀体部分采用铸造类零件的结构特征设计，预留了进气通道的安装定位面、转轴的支撑轴孔结构，以及与进气歧管对接的安装法兰结构，法兰上的螺栓孔位按照标准安装间距做了阵列排布，保证装配兼容性；节气门片采用薄壁类零件建模，边缘做了适配阀体内径的倒角处理，与转轴的连接位置设置了定位卡槽结构，避免工作过程中出现片体转动错位的问题；传动滑轮部分设计了适配拉线的凹槽结构，滑轮与驱动摇臂之间采用刚性连接设计，保证动力传递无虚位，摇臂上预留了回位弹簧的挂接点位，可实现节气门的自动回位功能。材质与渲染环节，针对不同零件的实际应用材质做了区分设置：阀体、支架等金属结构件采用铸铝材质参数，调整了金属粗糙度、漫反射参数还原铸铝件的亚光金属质感；节气门片、转轴等运动部件采用钢材材质，设置了略高的反光度体现机加工零件的表面质感；传动滑轮部分根据实际使用场景设置了工程塑料与金属嵌件结合的材质效果，通过分层材质设置还原嵌件注塑的结构特征；渲染阶段采用柔和的工业产品展示光源，通过三点布光方式突出各部件的结构轮廓与装配关系，避免出现过曝或阴影过重的问题，清晰展示整体结构的装配层次。结构设计上，该节气门采用离合器（焦油）驱动的传动逻辑，通过拉线带动传动滑轮转动，进而驱动转轴带动节气门片转动，实现进气通道开度的调节，整体结构紧凑，各运动部件间预留了合理的装配间隙，避免运动过程中出现卡滞问题；支架部分设置了多个安装固定点位，可适配不同的安装场景，同时对受力较大的连接位置做了加强筋结构设计，提升整体结构的刚性与耐用性。设计过程中充分考虑了节气门的实际工作工况，对运动部件的转动行程做了限位结构设计，避免节气门片转动超程导致的结构碰撞，同时对各配合面的公差做了合理的参数设置，确保三维模型可直接对接后续的工程图导出、结构仿真验证等环节，具备较高的实际参考价值。
