运动款多辐条汽车轮毂三维设计作品

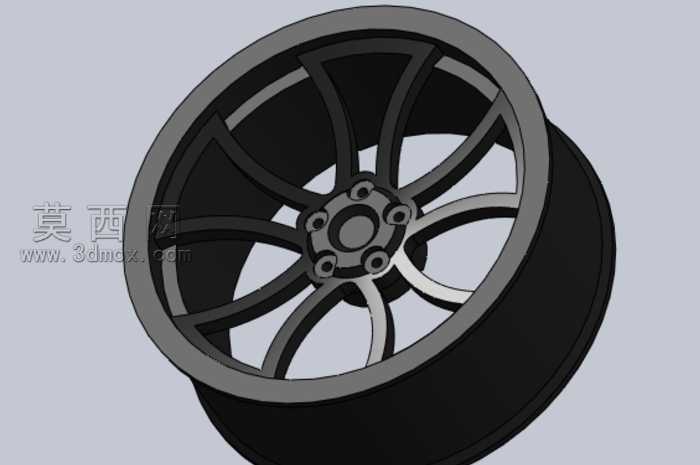

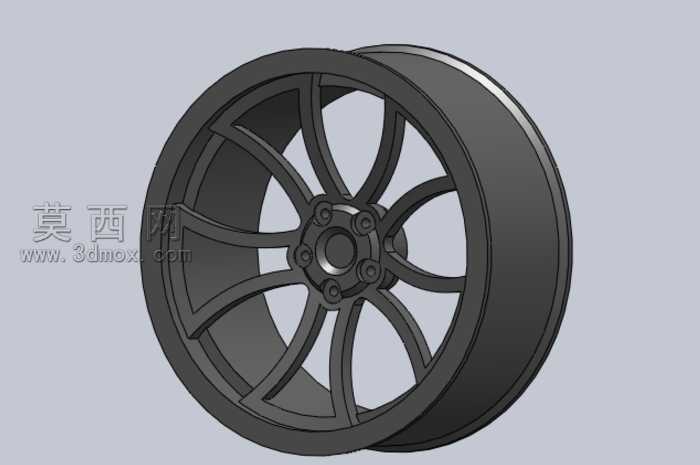

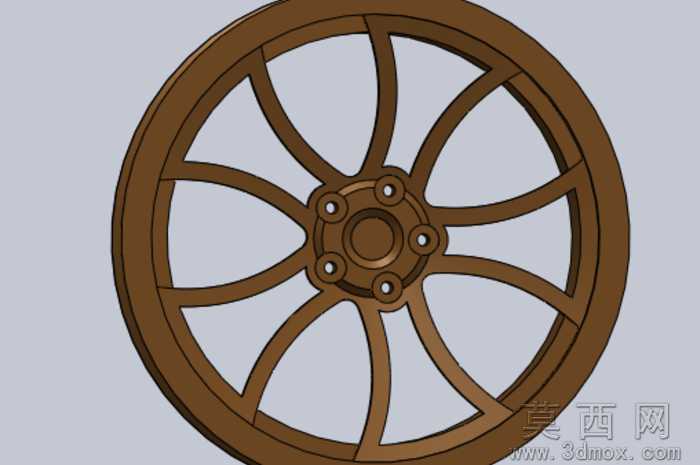

本作品为运动风格汽车改装轮毂的三维设计成果，建模阶段依托三维参数化设计软件完成全尺寸构建，首先以轮毂中心安装基准面为草图绘制平面，精准定位五个螺栓安装孔的中心距与孔径参数，匹配常规乘用车型的轮毂安装规格，中心定位孔的尺寸与倒角结构完全贴合实车装配的公差要求。轮辐部分采用十组双辐条交错布局设计，建模时通过草图绘制单组辐条的流线型轮廓，利用拉伸、拔模特征构建辐条的基础立体形态，再通过圆周阵列命令完成全部辐条的均匀排布，每根辐条的截面做了渐变收窄处理，靠近轮心位置厚度更大以保障结构强度，向轮辋延伸的部分逐渐收薄，兼顾轻量化设计需求与视觉上的运动张力。轮辋部分采用深凹式造型设计，通过旋转凸台特征构建轮辋的基础筒体结构，再依次添加轮缘的凸起加强结构、胎圈座的定位台阶，所有转角位置都做了圆角过渡处理，避免应力集中问题，同时还原了量产轮毂的工艺细节。材质与渲染阶段，为轮辐部分赋予哑光黑金属材质，调整材质的粗糙度与金属度参数模拟锻造铝合金的哑光质感，轮辋边缘与辐条局部装饰面赋予亮面枪灰色金属材质，通过两种材质的撞色搭配强化轮毂的层次感，渲染时添加柔和的环境光与定向补光，突出辐条之间的光影层次与曲面的流畅过渡，清晰展现轮毂的立体结构。设计过程中充分考量轮毂的实际使用需求，辐条的排布预留了刹车卡钳的避让空间，轮辋的宽度与偏距参数符合改装轮毂的常规规格，整体结构在保障视觉冲击力的同时，兼顾了结构强度与装配合理性，完整还原了运动款改装轮毂的外观特征与结构细节，可用于汽车改装方案展示、相关结构设计参考等场景。
