正十二面体多面体几何结构造型

　　在机械结构设计、几何验证类教学教具开发、精密工装定位基准件的设计场景中，这类正十二面体结构有着非常典型的应用价值。从结构本身的几何特性来看，正十二面体属于柏拉图立体的一种，一共由十二个全等的正五边形面围合而成，每个顶点交汇三个面，整体具备极高的空间对称性，任意两个相对面的平行度、相邻面的夹角都具备严格的几何约束，这种特性让它在需要多向均匀定位、等角度分度的工装场景中，能够作为基准承载件使用，比如多面磁力吸附的检测工装，就可以依托这类结构实现工件的多角度快速翻面定位，不需要额外调整工装的装夹角度，就能完成多个方位的尺寸检测。

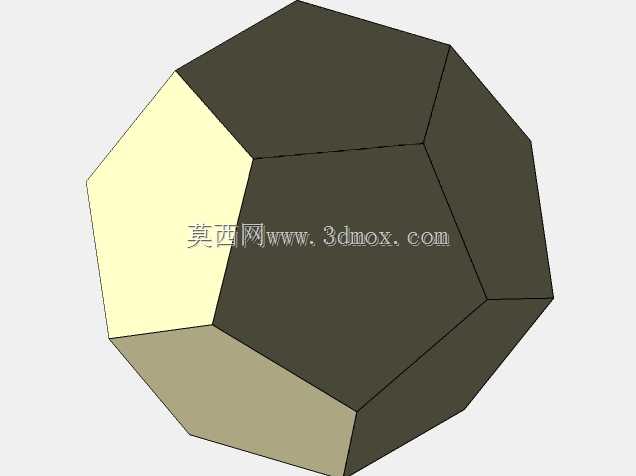

　　从设计思路层面来讲，构建这个模型的时候，首先要锁定正五边形的基础几何参数，先确定单块正五边形的边长，再根据正十二面体的二面角固定值（约116.565度）来约束相邻面的拼接关系，建模过程中不需要额外做冗余的倒角或者减重结构，优先保证每个面的平面度、相邻面的角度公差，因为这类结构如果作为基准件使用，面与面的角度偏差会直接传导到最终的定位精度上。如果是作为教学演示用的几何模型，还可以在不同的面上做不同的着色区分，就像图中展示的分色效果，能够让观察者更清晰地分辨面与面的邻接关系，理解空间多面体的拓扑结构。

　　从安装边界和尺寸适配的角度来说，这类结构的外接球直径是确定整体安装空间的核心参数，当确定单块正五边形的边长后，外接球半径、内切球半径都可以通过固定的几何公式推导得出，设计配套的安装座或者夹持结构的时候，只需要以外接球直径为最大轮廓边界预留安装空间即可，不需要额外放大余量，因为正十二面体的所有顶点都落在同一个外接球面上，不存在超出球面的突出结构。如果是作为流体分流腔的核心结构使用，还可以在每个面的中心位置加工通流孔，依托结构的中心对称性，实现十二个方向的等流量分流，相比传统的圆柱式分流腔，这种结构的每个出口到中心腔的距离完全一致，分流的均匀性会有明显提升，在多通路的气路、液路分配模块中，这种结构的优势非常突出。

　　另外在3D打印的快速验证场景中，这类结构也是非常经典的打印测试件，因为它包含了平面打印、斜面打印、悬空角度打印等多种典型的打印工况，能够一次性验证设备在不同角度下的成型精度，不需要打印多个测试件就能快速排查设备的成型参数问题。在做结构静力学分析的时候，正十二面体的对称结构也能简化网格划分的工作量，因为结构具备五重旋转对称性，只需要截取五分之一的结构做对称约束分析，就能得到整体的应力分布结果，大幅降低仿真计算的资源消耗。需要注意的是，如果将这类结构用作承载件，要重点关注顶点位置的应力集中问题，因为三个面交汇的顶点位置是应力传递的交汇点，在受冲击载荷的时候容易出现应力峰值，必要的时候可以在顶点位置做微小的圆角过渡，在不破坏整体几何对称性的前提下，降低应力集中系数，提升结构的抗冲击性能。
